桌夹式小型台虎钳夹持工具结构设计

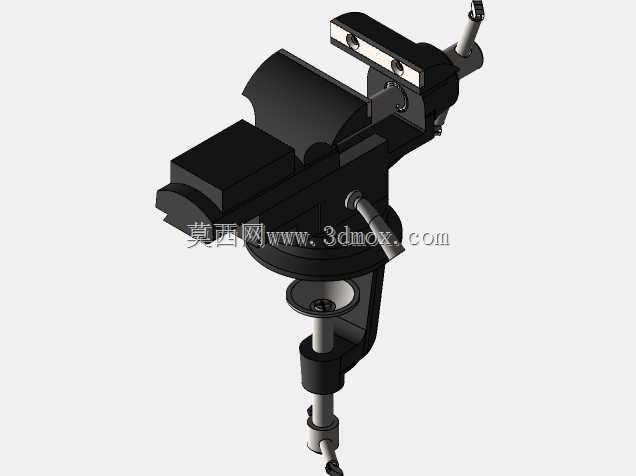

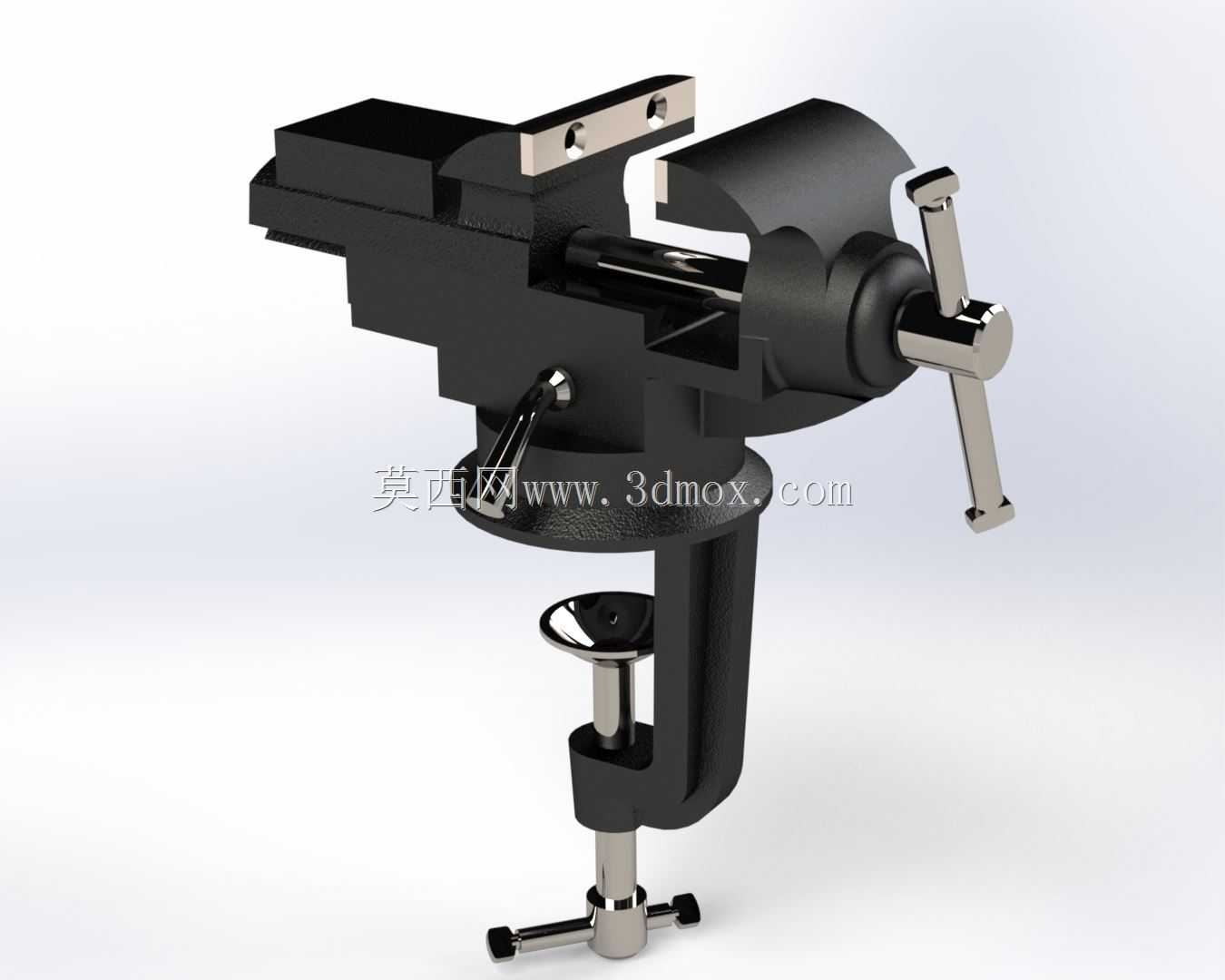

这款桌夹式虎钳是钳工加工、小件维修、手工制作场景中极为常用的夹持类工装，广泛适配家庭DIY工作台、小型维修工位、学校金工实训台、精密小件装配工位等多种作业场景，能够为各类需要固定工件的操作提供稳定的夹持支撑，避免加工过程中工件移位带来的操作误差与安全隐患。从实际用途来看，它可以在锯削、锉削、小型零件打磨、精密小件装配、电子元器件焊接固定、模型制作修整等操作中牢牢固定工件，解放操作者的双手，让作业过程更稳定，提升加工精度与操作安全性，尤其适合没有固定重型台虎钳安装条件的临时工位、移动作业场景使用。在功能特性设计上，这款虎钳采用了经典的丝杠进给夹紧结构，通过T型转动手柄带动丝杠传动，能够平稳输出夹紧力，夹持力度可根据工件材质灵活调整，既可以夹紧硬度较高的金属小件，也能通过调整夹持力度避免夹伤木质、塑料等软质工件；钳口位置设计有可拆卸的钳口板，表面加工有防滑齿纹，能够大幅提升夹持摩擦力，防止工件受力滑脱，长期使用磨损后也可单独更换钳口板，延长整体使用寿命。底部的桌夹固定结构是这款产品的核心设计亮点，区别于需要螺栓打孔固定的重型台虎钳，它通过底部的旋压夹紧机构，能够直接固定在工作台边缘，无需对工作台面进行打孔改造，安装拆卸都十分便捷，适配厚度约40mm的工作台面板，能够满足多数家用工作台、实训桌、临时维修桌的安装需求。整体结构设计紧凑，活动钳身与固定钳身的配合导轨经过间隙优化，进给过程顺滑无卡顿，不会出现夹持偏斜的问题；钳身主体采用高强度结构设计，能够承受常规钳工操作的敲击、锉削受力，不易出现变形断裂问题。夹持尺寸上，它最大可夹持宽度70mm、厚度9mm的工件，能够覆盖绝大多数小型加工件的夹持需求，整体外形小巧不占用过多工作台空间，闲置时可以快速拆卸收纳，不会长期占用工位面积。在设计思路上，这款虎钳兼顾了实用性与便携性，既保留了传统台虎钳夹持稳定、操作便捷的优势，又通过桌夹式固定结构解决了传统台虎钳安装受限、无法移动使用的痛点，结构上尽可能减少冗余部件，所有传动部件都做了操作空间优化，转动手柄时不会与钳身、工作台发生干涉，操作手感顺畅，同时各个受力部件都做了强度校核，在轻量化的整体结构下保证足够的结构刚性，满足日常轻量加工作业的全部使用需求。
