法兰式三通换向球阀工业结构设计

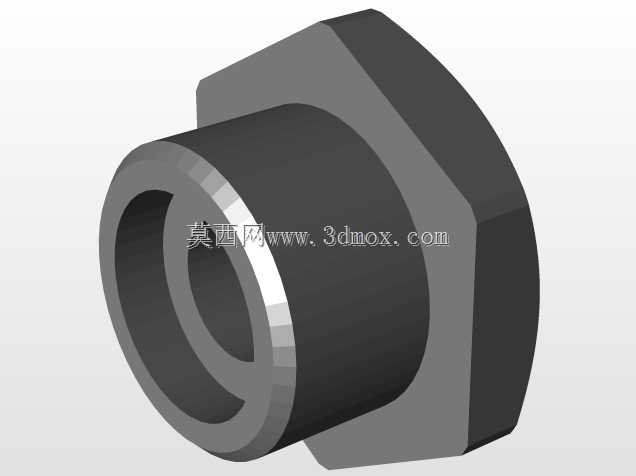

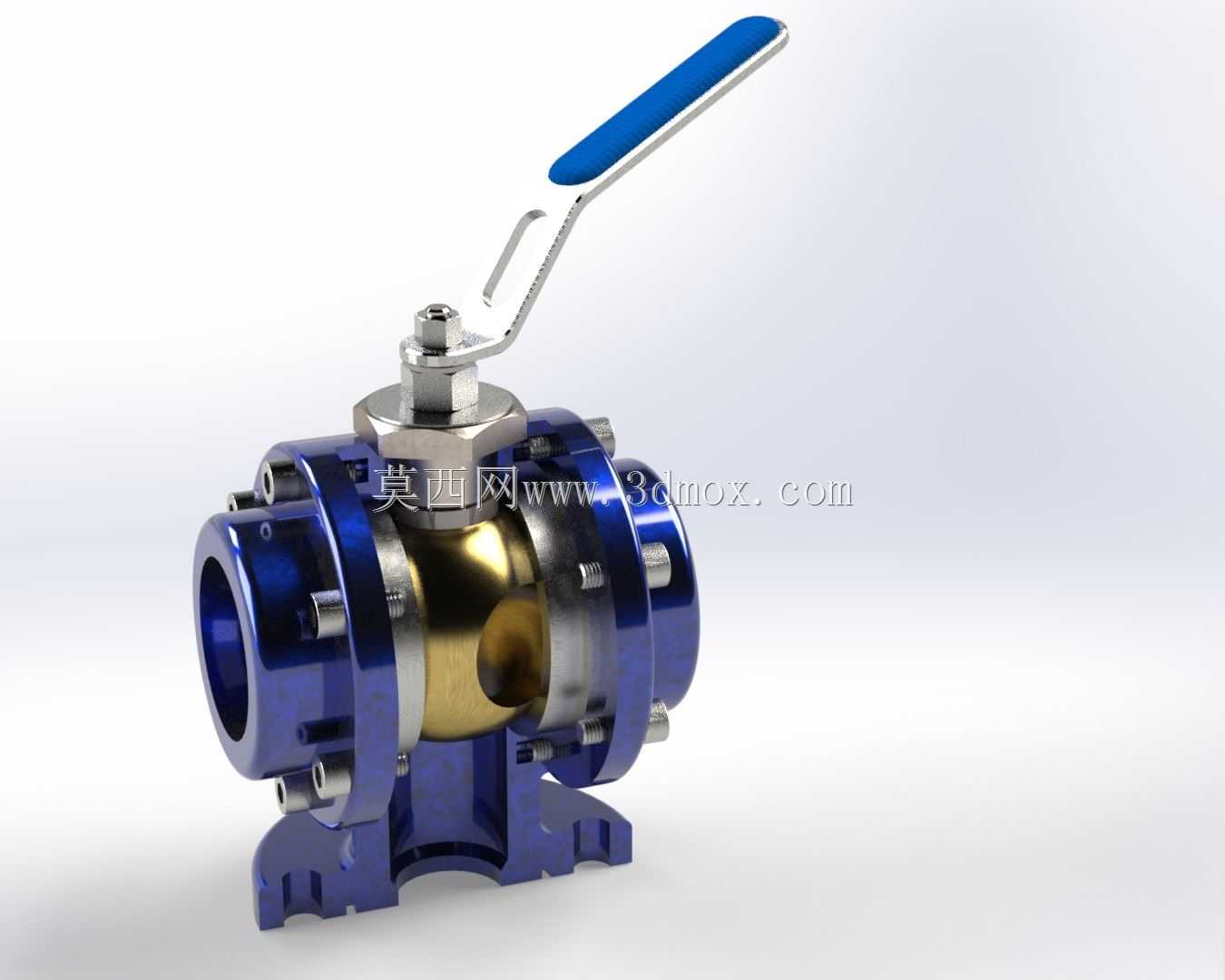

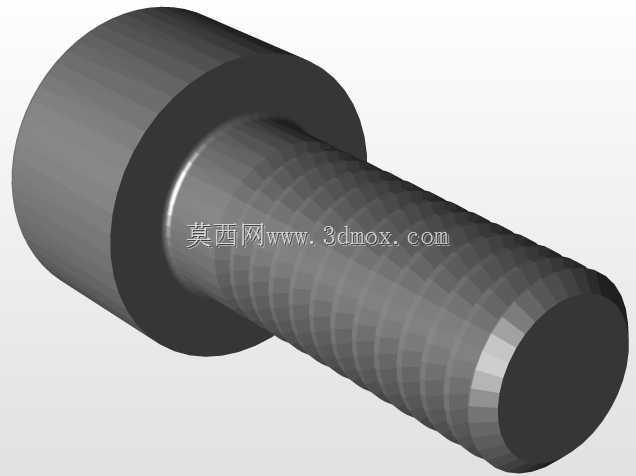

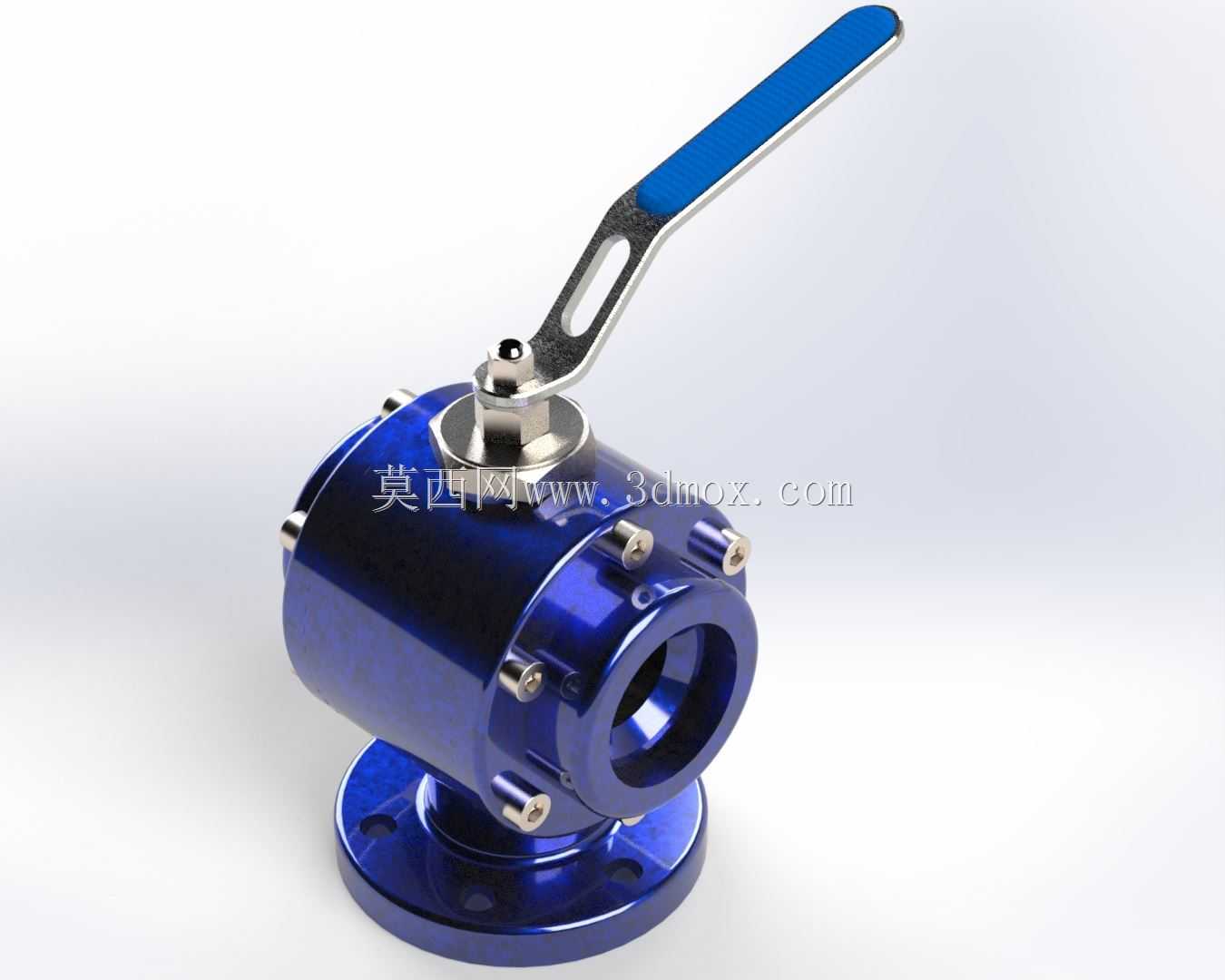

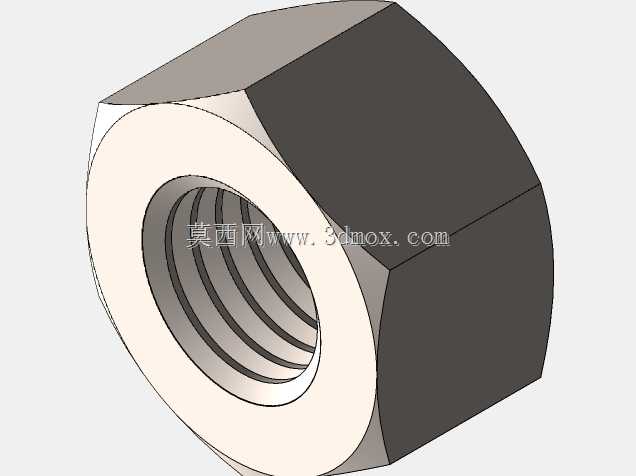

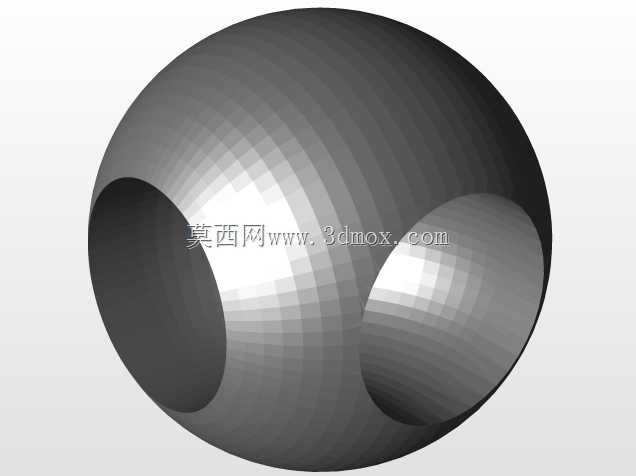

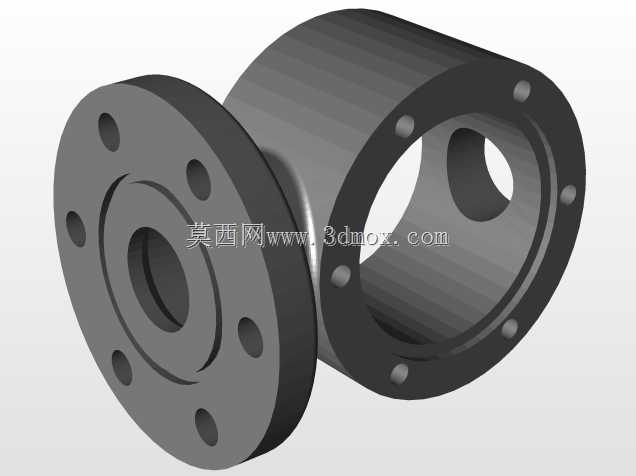

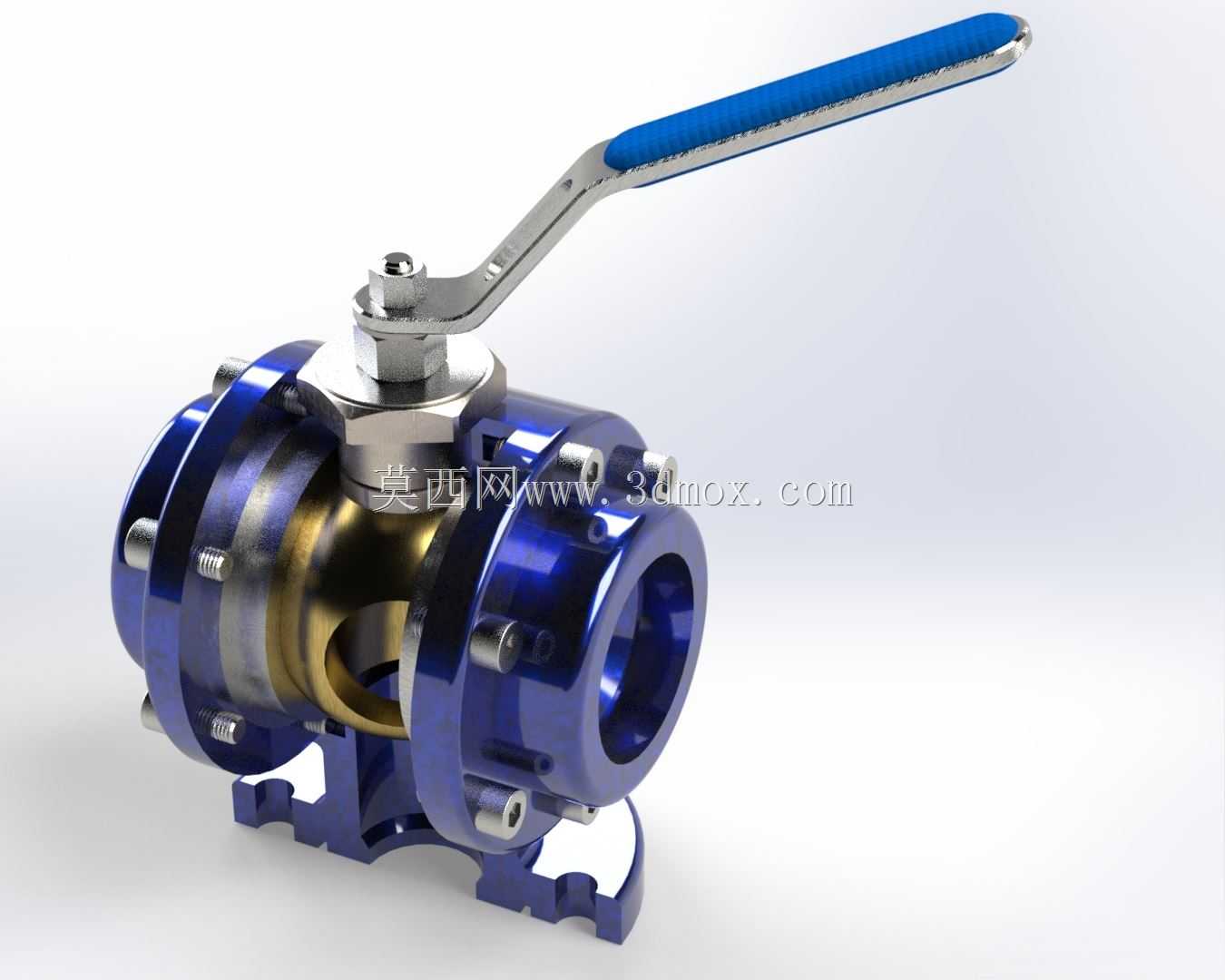

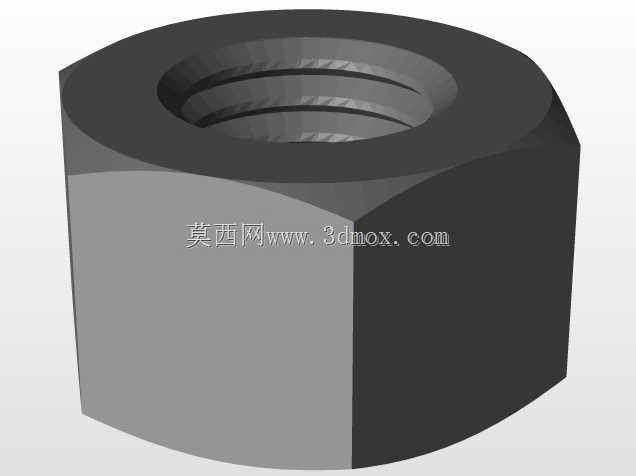

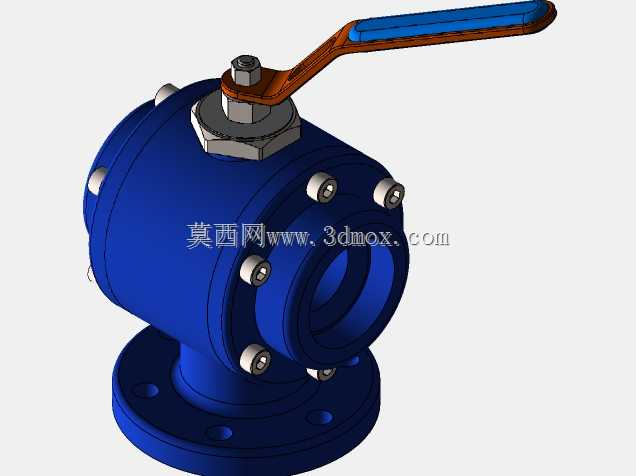

这款三通换向球阀主要应用于工业流体输送管网的介质流向切换场景，覆盖液压动力系统、给排水管路、化工介质输送、暖通循环管网等多个工业领域，可在不中断主干管路介质输送的前提下，完成支路介质的通断切换、流向改道或者两路介质的合流输送作业，替代传统管路布置中多个两通球阀的组合方案，大幅缩减管路安装空间，减少管路连接节点的泄漏风险。在实际生产作业中，该球阀可根据管路工艺需求，实现L型或T型流道的换向功能：L型流道可完成相互垂直的两条管路的介质通断切换，T型流道则可实现三条管路的介质分流、合流或者直通输送，适配不同工况下的流体管控需求。产品采用手动杠杆式操作结构，操作手柄带有防滑握持结构，手柄与阀杆采用刚性连接，转动时无旷量，可通过手柄的指向直观判断内部阀芯的导通方位，避免操作失误引发的工艺故障。阀体采用三段式组合结构，底部设置带安装孔的法兰底座，可直接通过螺栓固定在管路支架或者设备基座上，侧方三个连接端均采用标准法兰连接结构，安装时可直接与同规格的管路法兰对接，无需额外加工转换接头，安装边界适配常规工业管路的安装间距要求，不会与周边管路、支架产生安装干涉。设计过程中，将调节用的球形阀芯整体置于阀体内部的密封腔中，阀芯与阀体之间采用弹性密封件贴合，在保证转动顺畅的同时实现可靠密封，避免介质从阀芯配合间隙处泄漏；阀体外部的紧固螺栓采用均匀圆周布置，可保证阀体各段连接受力均匀，在高压介质输送工况下也不会出现局部变形导致的密封失效问题。操作端的阀杆位置设置有多重密封结构，可避免介质从阀杆转动间隙处向外渗漏，同时在阀杆顶部设置有限位结构，可将手柄的转动角度限制在工艺要求的范围内，避免过度转动导致的阀芯错位，保证换向操作的准确性。整体结构紧凑，外部无多余突出结构，在狭小的管路安装空间内也可完成布置，日常维护时仅需拆开阀体侧方的紧固螺栓即可更换内部密封件与阀芯，无需将整个阀体从管路上完全拆下，大幅降低后期运维的工作量与成本。
