约克125A旋转式重型台虎钳结构设计

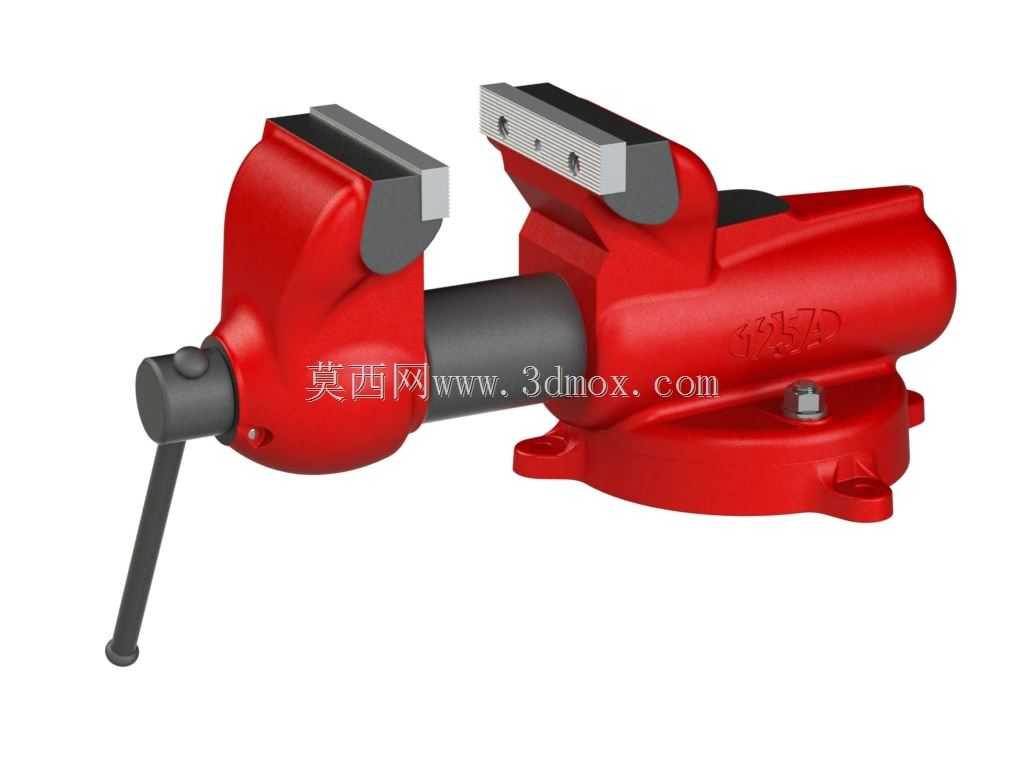

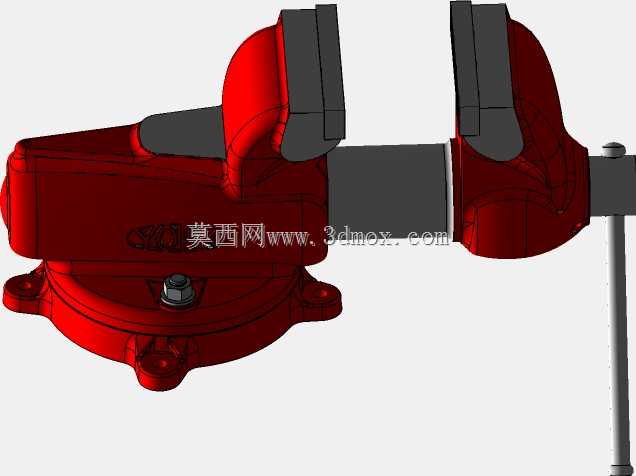

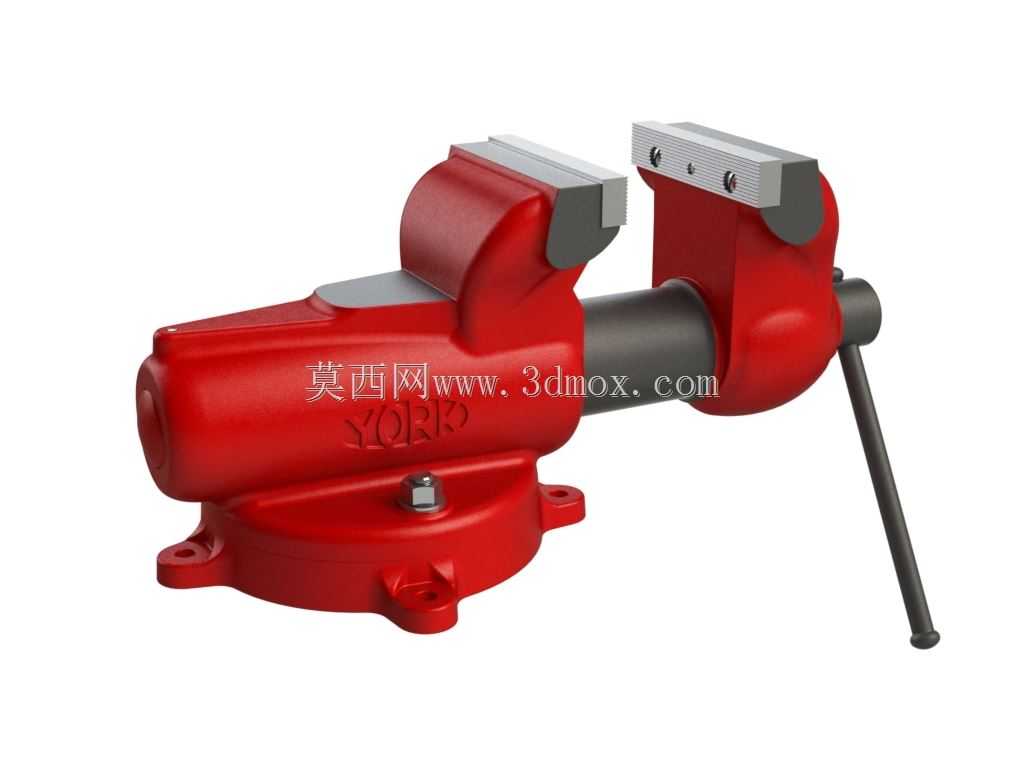

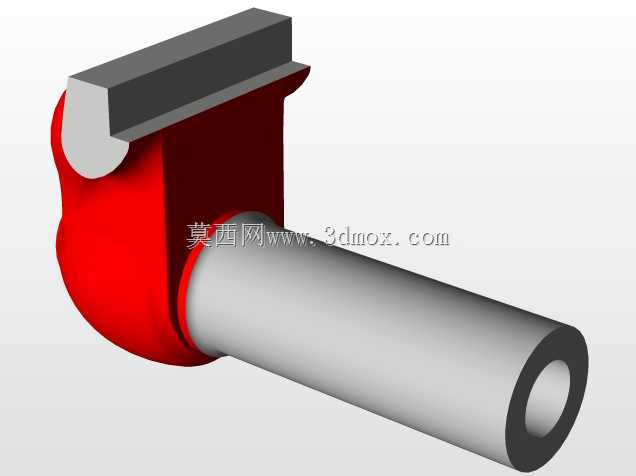

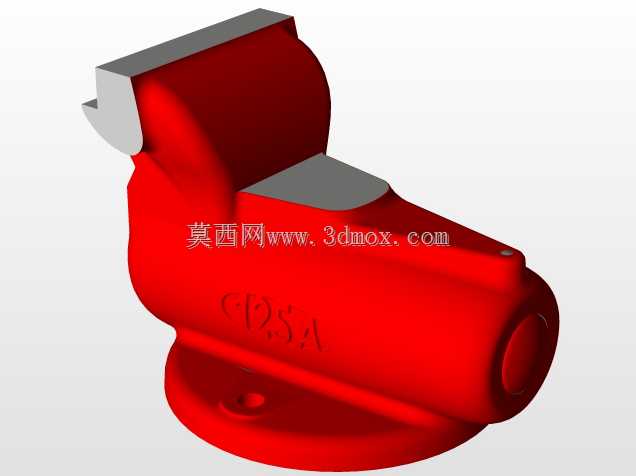

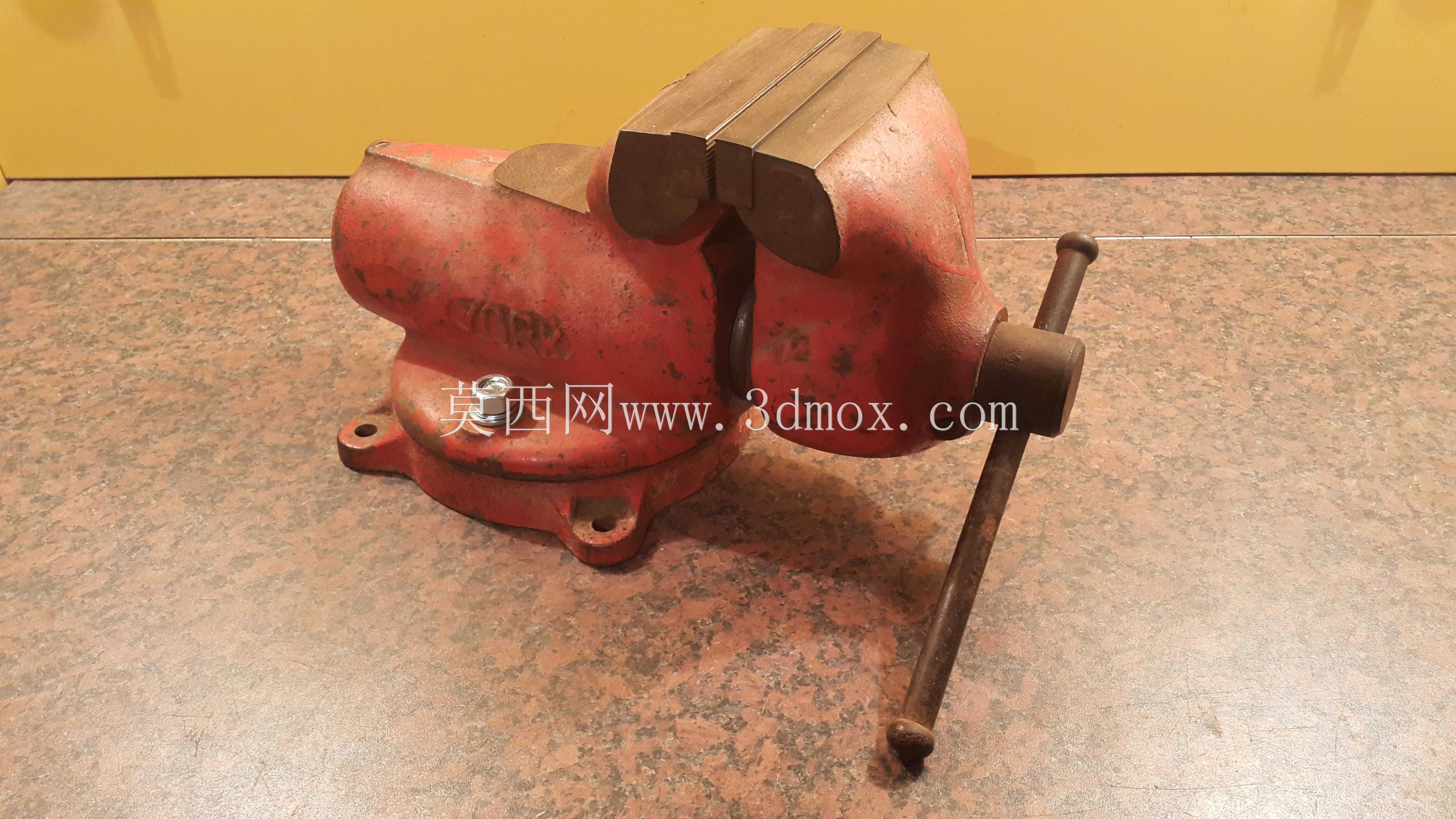

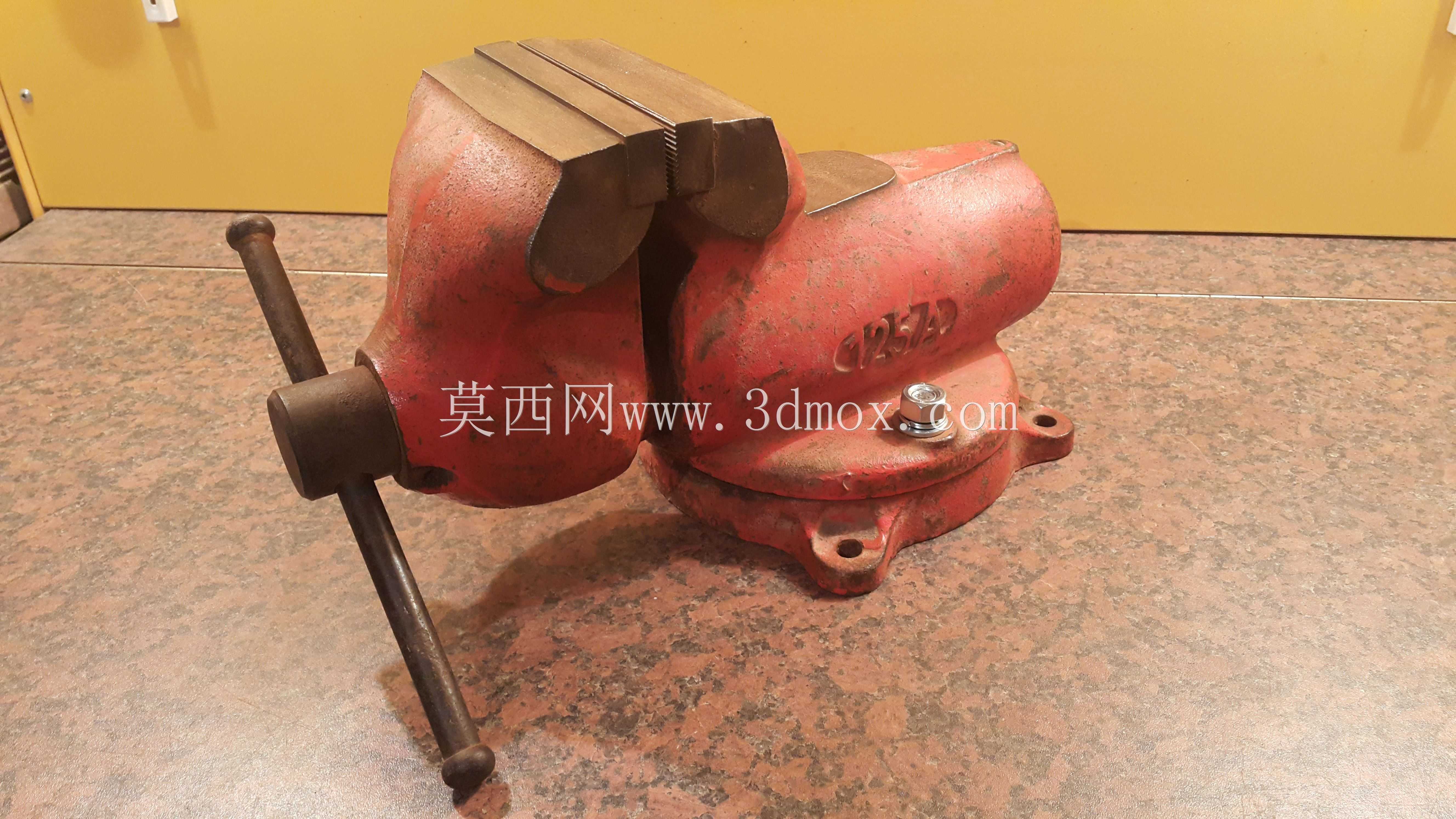

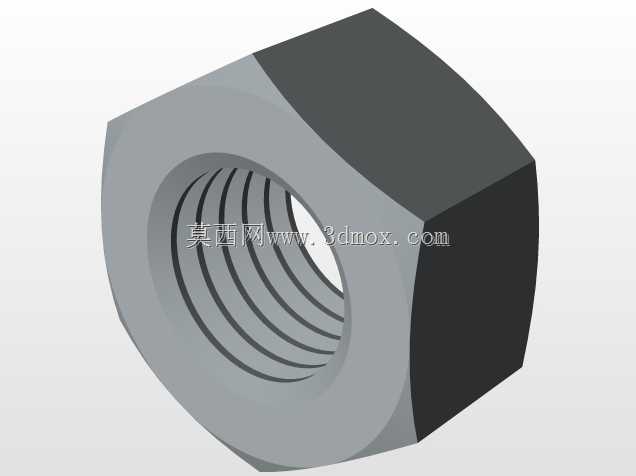

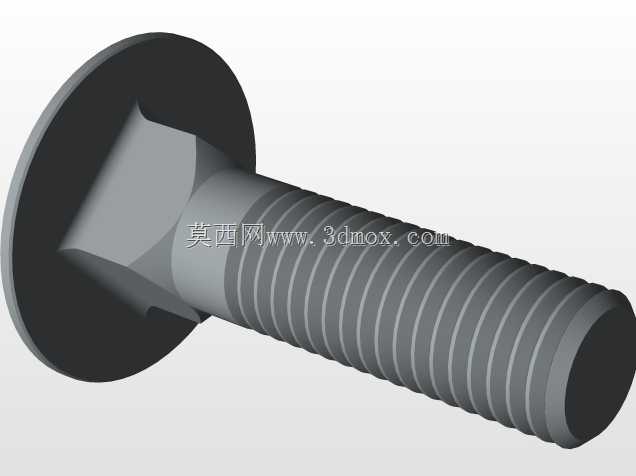

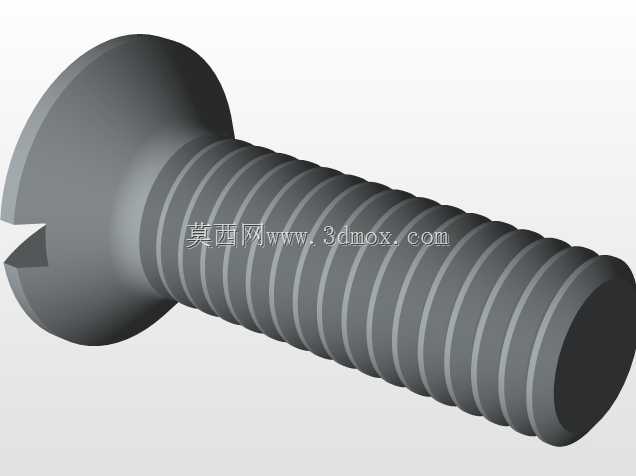

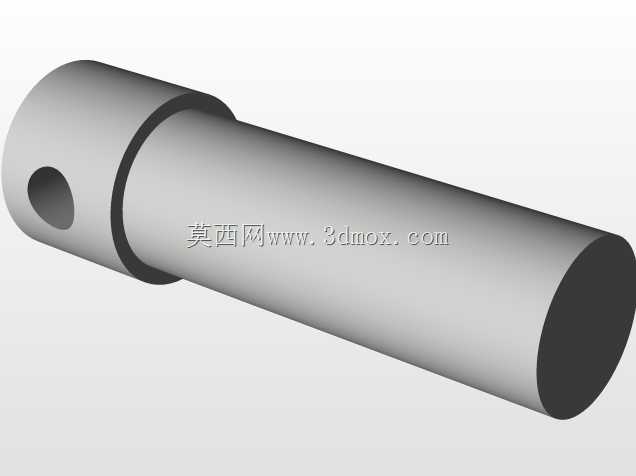

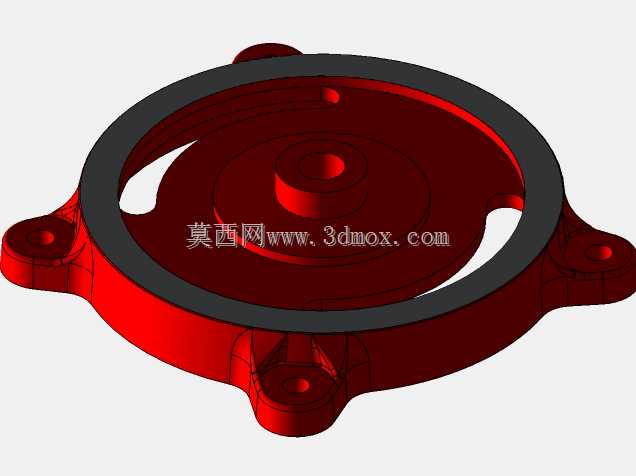

这款虎钳是钳工工位、机加工车间、维修作业场景中核心的夹持工装，广泛应用于零件锉削、锯切、錾削、装配调试、小型工件焊接定位等作业环节，能够为各类手动加工、轻型机加工工序提供稳定的工件夹持支撑，避免加工过程中工件移位、晃动导致的加工精度偏差或安全隐患。从功能特性来看，该款虎钳采用活动钳身与固定钳身配合的丝杠传动结构，通过摇动手柄带动丝杠旋转，即可驱动活动钳身沿导轨方向平稳平移，实现钳口的开合调节，可适配不同宽度尺寸的工件夹持需求；钳口部位采用可拆卸的硬化齿面钳口板，通过内六角螺钉固定在钳身基体上，长期使用磨损后可快速更换，齿面设计能够在夹持金属工件时提供足够的摩擦力，防止工件受外力作用打滑，同时针对光洁度要求较高的工件，也可更换软质钳口垫避免夹伤工件表面。底座采用可360度旋转的转盘式结构，松开底座锁紧手柄后即可根据作业需求灵活调整钳身朝向，调整到位后扳紧锁紧手柄即可将钳身牢牢固定在选定角度，无需反复挪动安装底座，大幅提升多方位加工作业的操作便利性。设计过程中充分考虑了重型作业的受力需求，钳身采用高韧性铸铁一体铸造成型，整体刚性充足，在大夹持力工况下不易发生形变断裂，丝杠部位采用加粗碳钢材质，传动顺滑无卡顿，配合防尘结构可减少金属碎屑、粉尘进入传动副，延长设备使用寿命。外形与安装边界方面，该款虎钳钳口最大开口宽度适配125mm规格工件，整体底座采用带安装孔的法兰式结构，可通过螺栓穿过底座四个安装孔将虎钳牢牢固定在钳工工作台台面，安装后整体突出台面高度符合人体工程学操作高度，作业时手臂可自然放置在工作台面操作，长时间作业不易产生疲劳，活动钳身的行程范围经过精准校核，完全覆盖常规小型机械零件、五金工件的夹持尺寸需求，整体结构紧凑不占用过多工作台空间，同时预留了足够的操作空间，方便手柄转动操作，不会与工作台边缘、周边工装产生干涉。
