重型管子夹持用台虎钳结构设计

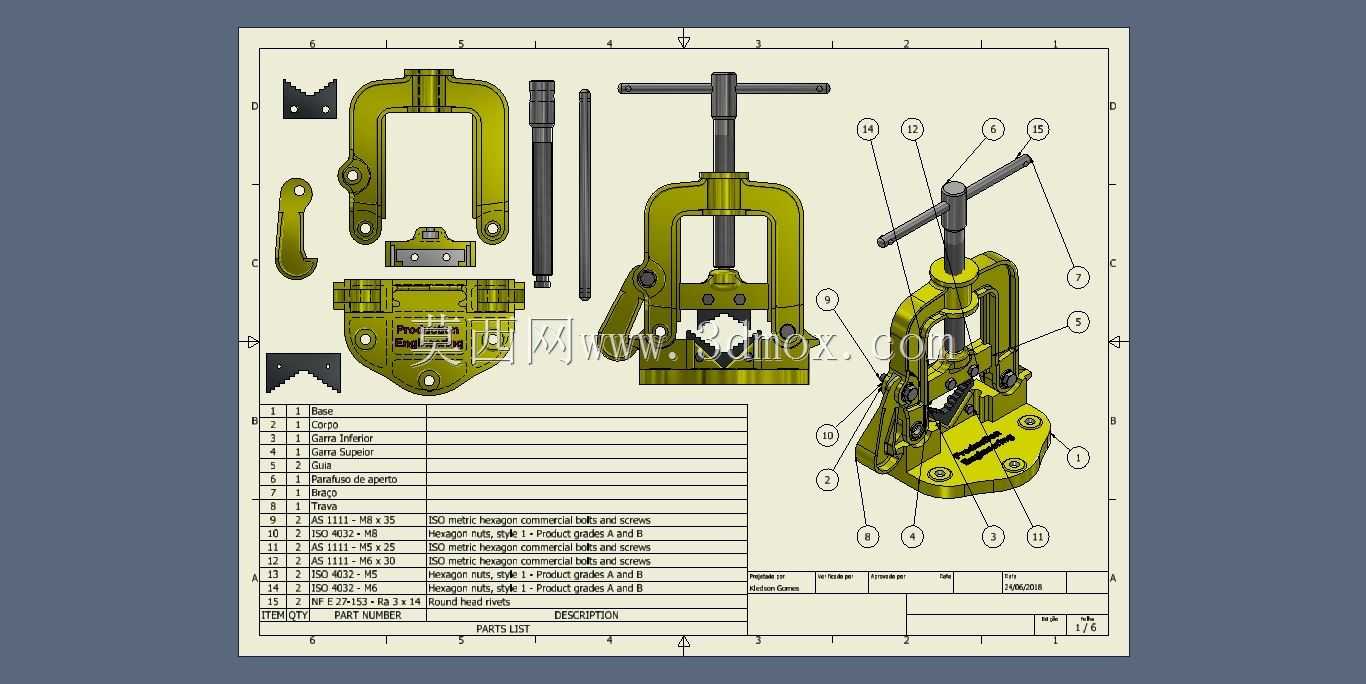

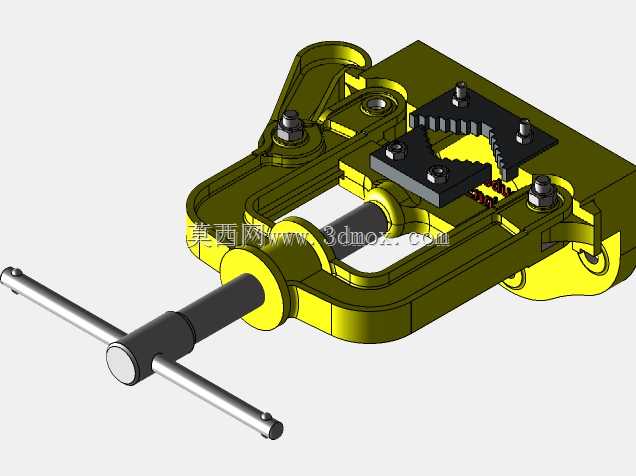

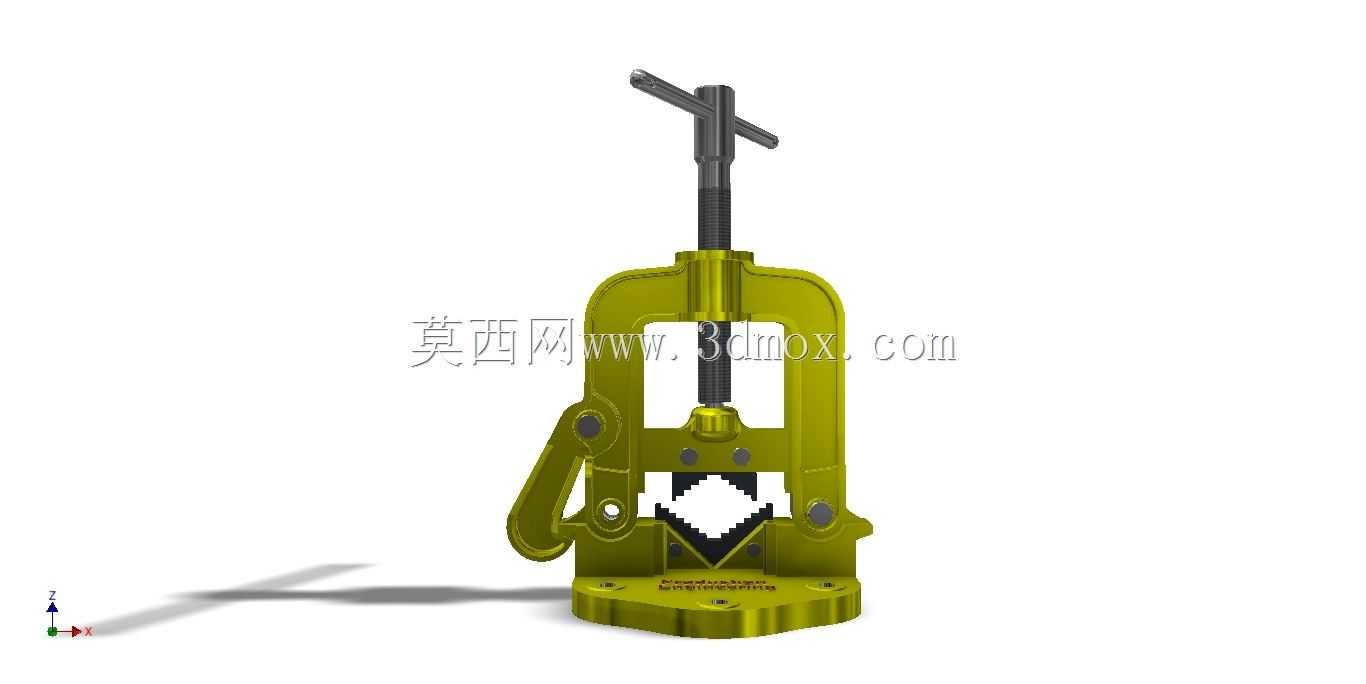

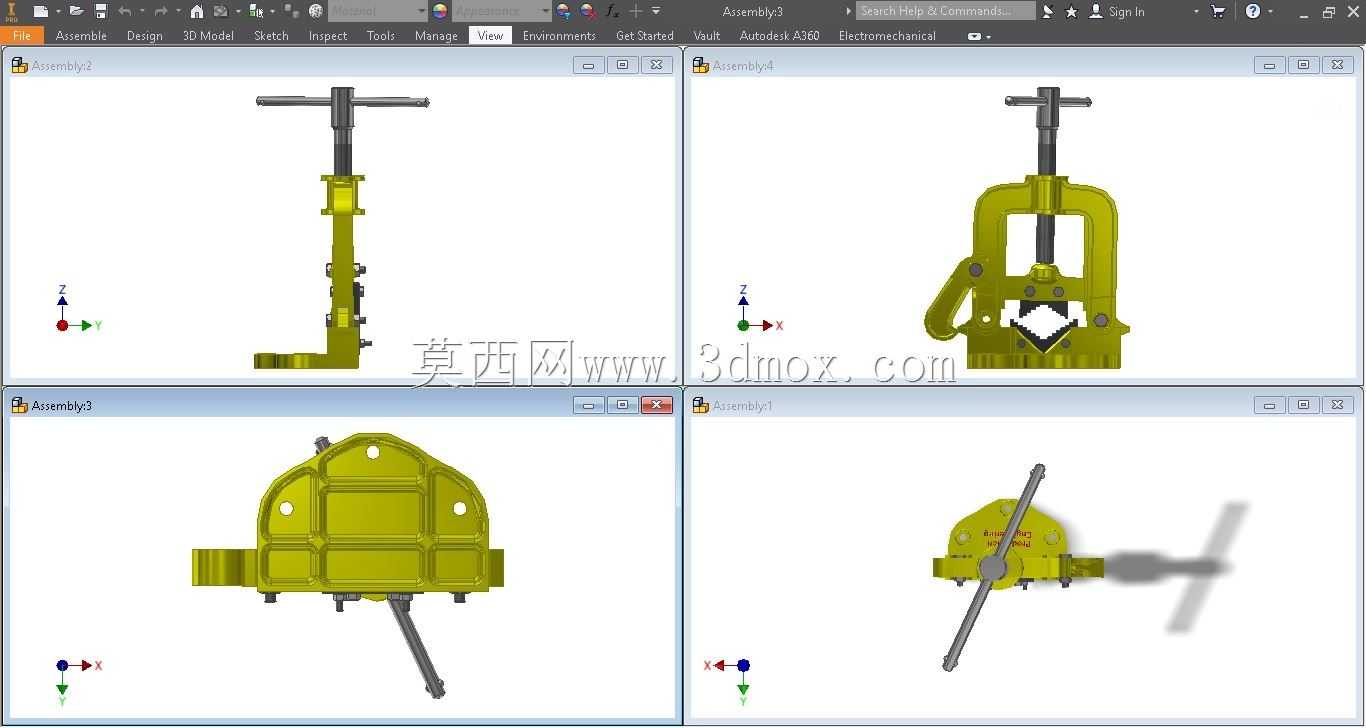

这款管子虎钳是管路安装、五金加工、设备维修场景中不可或缺的夹持类工装，主要用于固定各类金属管材、棒材工件，为套丝、切割、坡口加工、管件焊接等工序提供稳定的装夹基础，在水电安装、油气管道施工、五金机修、小型加工车间等场景中应用十分广泛。不同于普通平口台虎钳，这款虎钳专门针对圆形管件的装夹需求做了结构优化，钳口位置设计有适配不同管径的V型咬合齿面，能够在夹紧过程中自动对中圆形工件，避免管材装夹时出现打滑、偏转、表面夹伤变形的问题，同时配套的T型转动手柄符合人力操作的力矩输出习惯，操作人员无需借助额外加力杆即可输出足够的夹紧力，单手即可完成工件的锁紧与松脱操作，大幅提升管路加工的作业效率。从整体设计思路来看，这款虎钳采用了C型主体框架搭配梯形丝杠进给的经典结构，主体框架采用一体式铸造成型后做应力消除处理，具备足够的结构刚性，能够承受大管径工件装夹时的撑开力与加工过程中的振动载荷，不会出现框架形变导致的夹持精度下降问题；梯形丝杠传动副具备自锁特性，当夹紧力达到作业需求后，即便加工过程中存在持续振动，钳口也不会自行松脱，保障加工作业的安全性。钳口组件采用可更换式设计，当咬合齿出现磨损后，操作人员无需更换整台设备，仅需拆卸固定螺栓更换新的钳口镶块即可恢复设备的夹持性能，有效降低长期使用的维护成本。在安装边界与尺寸适配方面，这款虎钳的底座预留了标准的螺栓安装孔位，可以直接固定在钳工工作台、移动式工具车或者现场临时搭设的加工支架上，整体安装 footprint 适配常规钳工台的安装尺寸，不会占用过多的工作台操作空间；钳口的开合行程覆盖了常用的中小管径管材装夹需求，从细口径的水电布线钢管到中等口径的油气输送管都可以稳定装夹，同时整体高度设计符合人体站立操作的作业高度，操作人员长时间进行管件加工作业也不会产生过度的肢体疲劳。设备的活动钳身与主体框架之间设计有导向定位结构，在丝杠带动钳身进给的过程中，活动钳身不会出现偏摆，保证上下钳口的对中精度，让管材装夹后始终保持水平状态，为后续的套丝、切割等工序提供精准的定位基准，有效提升管件加工的成品精度，减少因装夹偏移导致的管件报废问题。
