机用重型台虎钳工业装夹工装设计

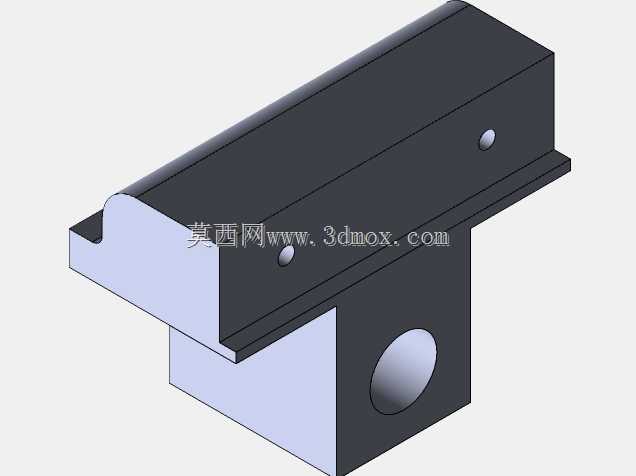

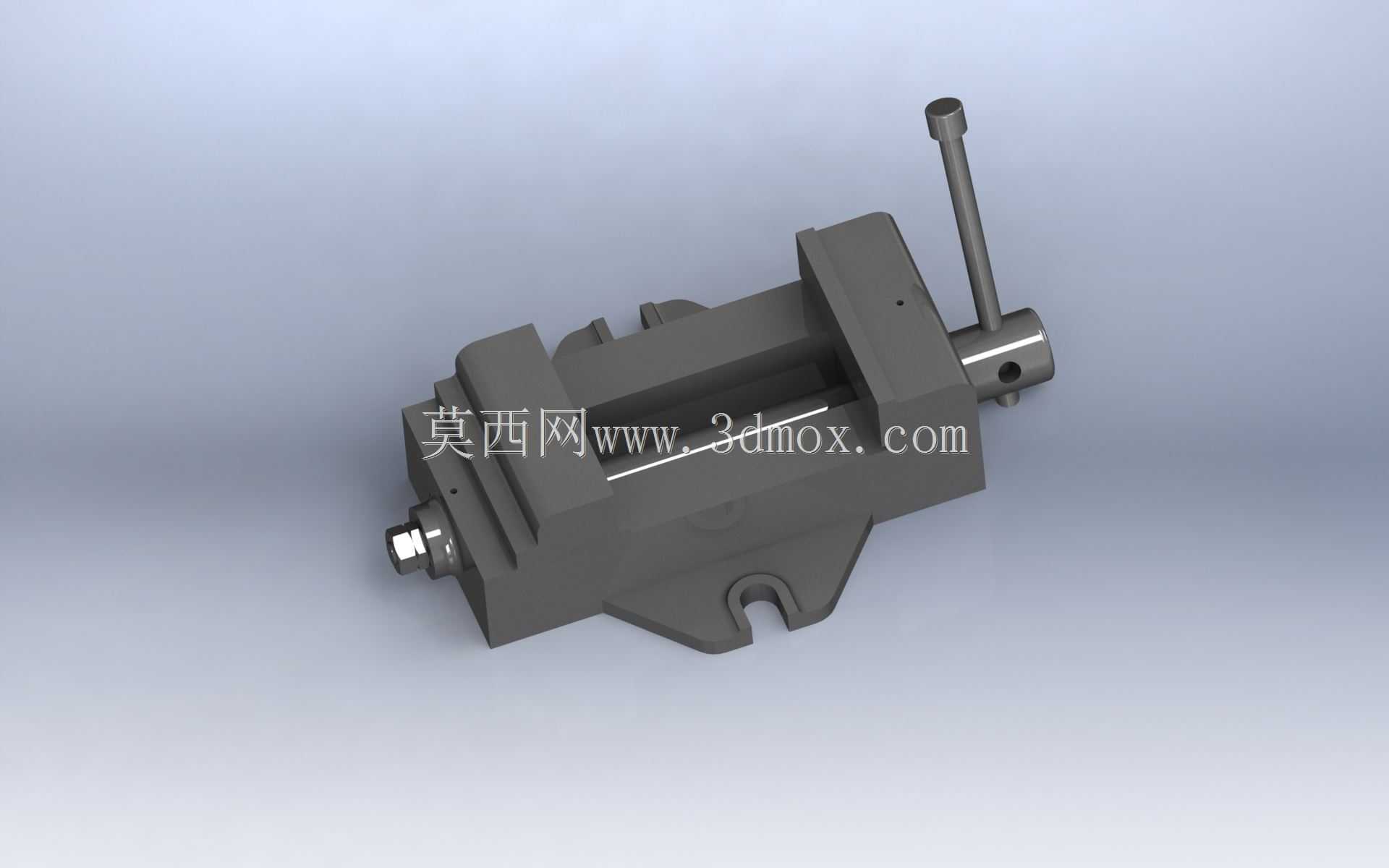

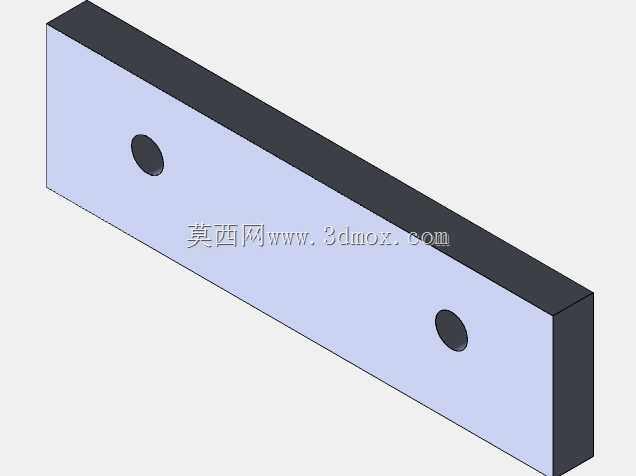

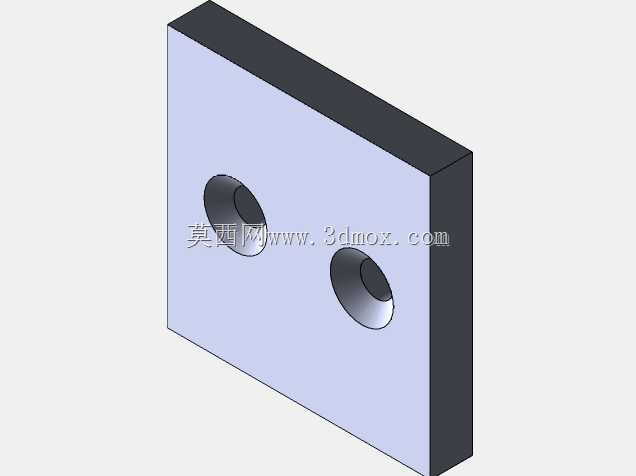

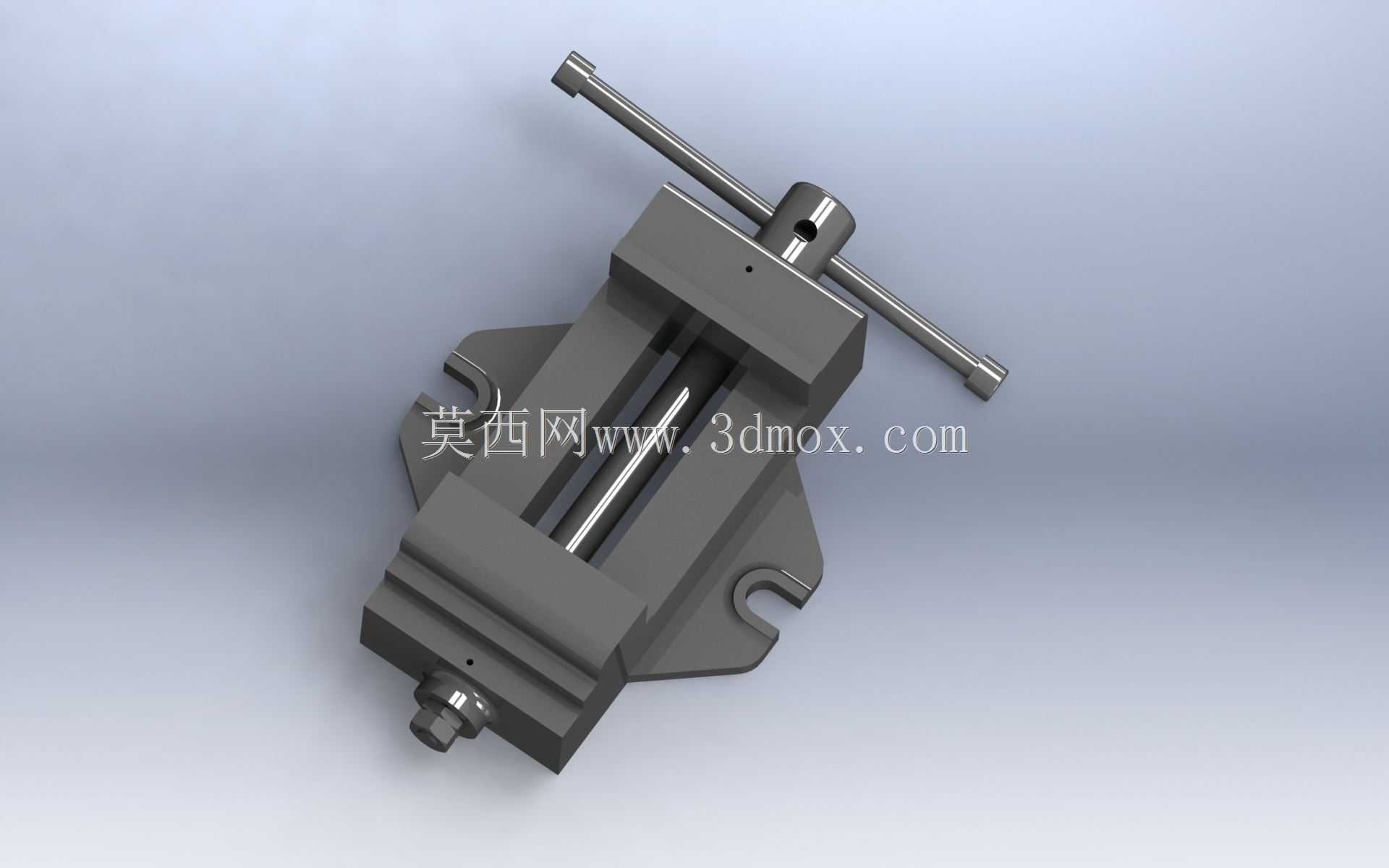

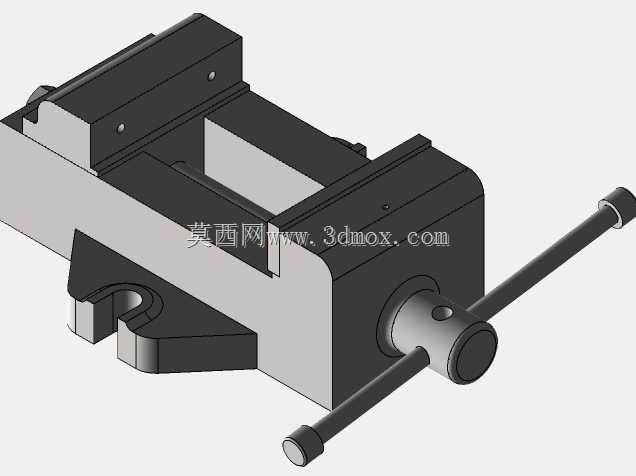

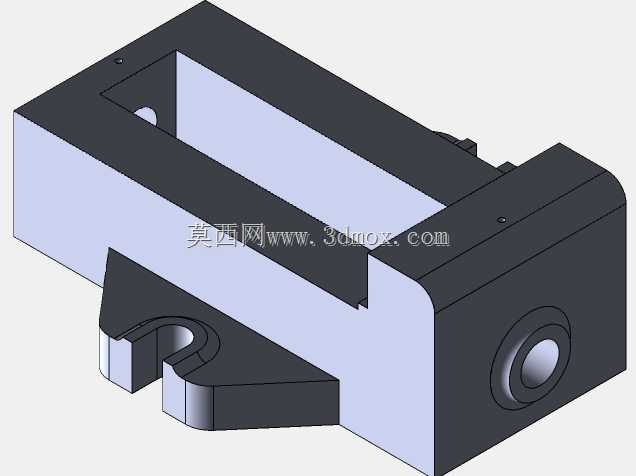

这款机用虎钳是面向钻床、磨床、铣床等常规机加工场景设计的通用装夹工装，也可适配小型磨料切割设备的内置装夹需求，同时凭借紧凑的体积与较低的使用成本，也能满足业余加工场景下的工作台装夹使用需求。在实际生产场景中，这类虎钳承担着工件定位与夹紧的核心作用，能够在切削、磨削、钻孔等加工过程中牢牢固定待加工工件，避免工件因切削力作用发生位移、振动，保障加工精度与操作安全。从功能特性来看，该虎钳采用丝杠传动的夹紧结构，通过T型转动杆带动丝杠旋转，驱动活动钳身沿固定导轨做直线往复运动，可实现一定尺寸范围内不同规格工件的无级夹紧，钳口平面经过平整处理，能够保证装夹后工件的基准面与机床工作台保持平行，适配绝大多数规则形状金属、非金属工件的装夹需求。底座部分设计有带开口的安装耳结构，可通过T型螺栓与机床工作台的T型槽配合固定，安装时可根据加工需求调整虎钳的整体朝向，完成角度调整后锁紧固定螺栓即可保证装夹刚性，避免加工过程中虎钳本体发生偏移。在设计思路上，这款虎钳优先保障结构刚性与装夹稳定性，整体采用铸铁材质的一体式固定钳身结构，导轨部分与固定钳身一体加工成型，能够承受较大的夹紧力与切削冲击力，避免长期使用后出现导轨变形、钳口错位等问题；活动钳身与导轨的配合面采用间隙适配设计，既保证滑动顺畅无卡滞，又能控制配合间隙，减少装夹时的活动余量，提升装夹精度。丝杠部分采用梯形螺纹设计，具备良好的自锁性能，夹紧工件后不会因加工振动出现松脱问题，无需额外加装锁紧机构即可保障装夹可靠性。从安装边界与外形尺寸来看，该虎钳的整体轮廓紧凑，底座安装耳的开孔间距适配常规中小型机床的工作台槽距，无需额外制作过渡转接板即可直接安装固定；钳口的最大张开距离覆盖日常小型零件加工的绝大多数尺寸需求，整体高度控制在合理范围内，不会在安装后过多占用机床的Z轴加工行程，能够适配不同长度的加工刀具使用。钳身两侧设计有排屑缺口，加工过程中产生的切屑可顺着缺口排出，不会堆积在导轨配合面内影响滑动精度，日常清理维护十分便捷，无需完全拆解即可清理残留切屑与切削液污渍，能够长期保持稳定的使用状态。
