自行车车轮整形台

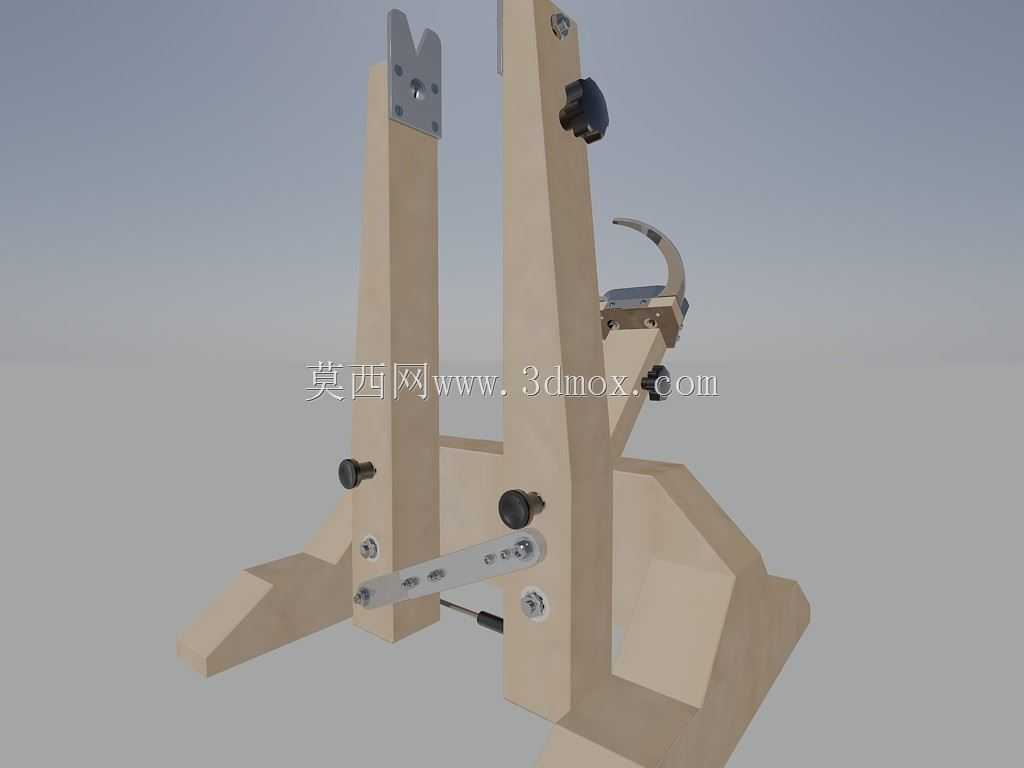

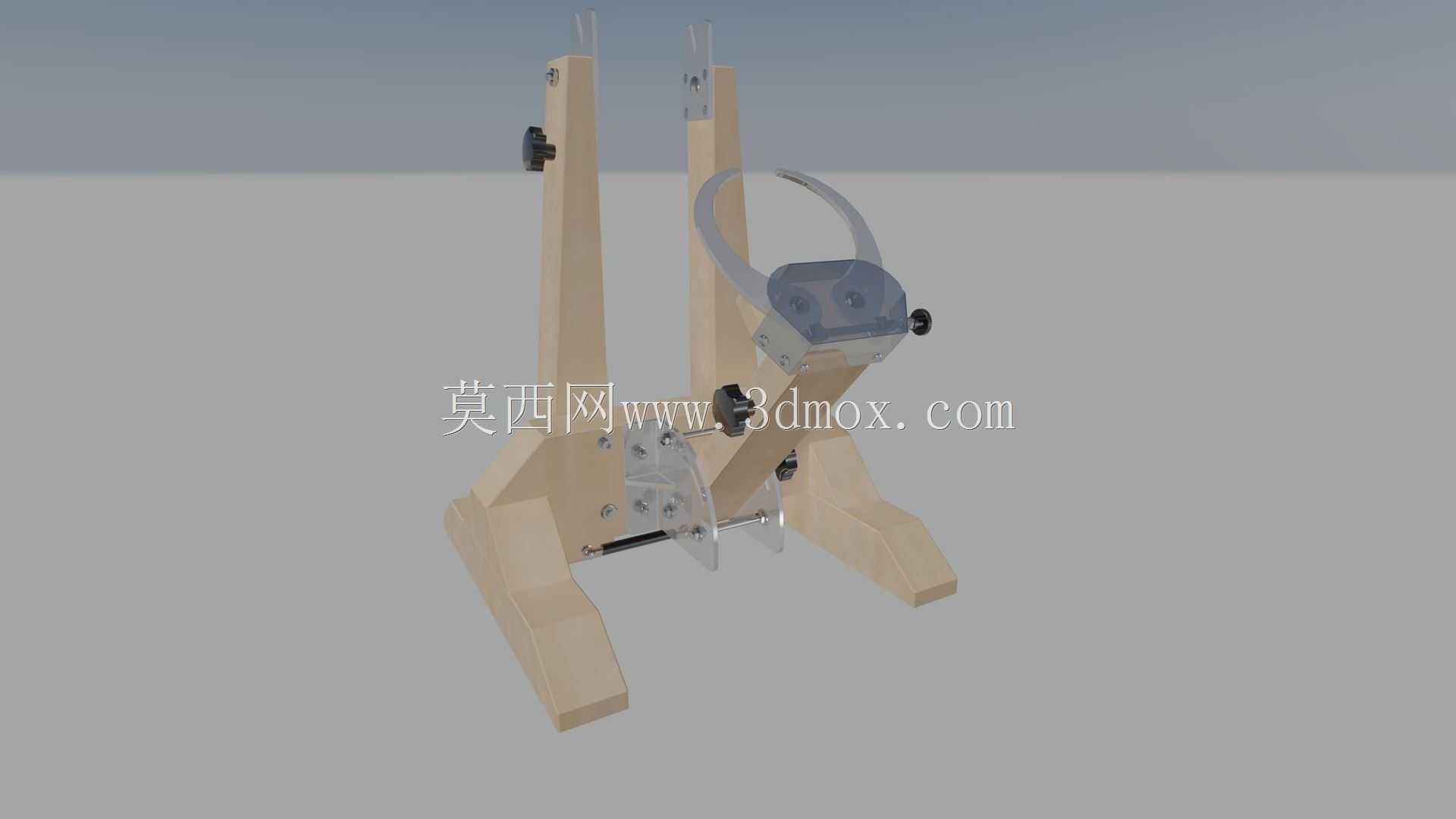

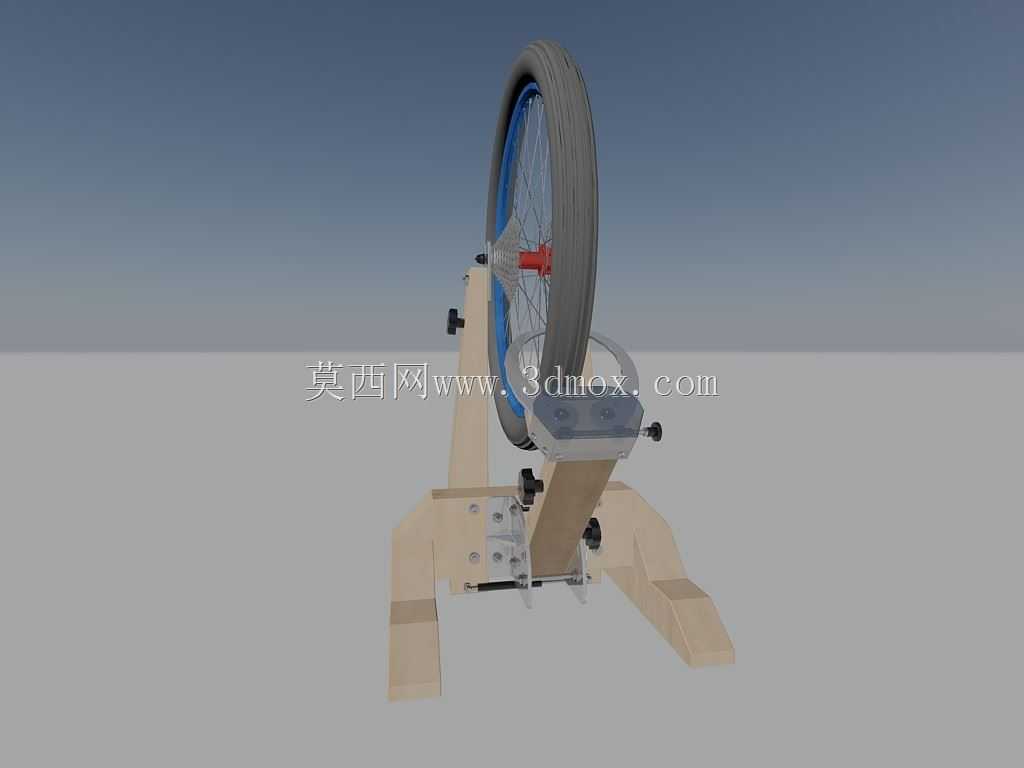

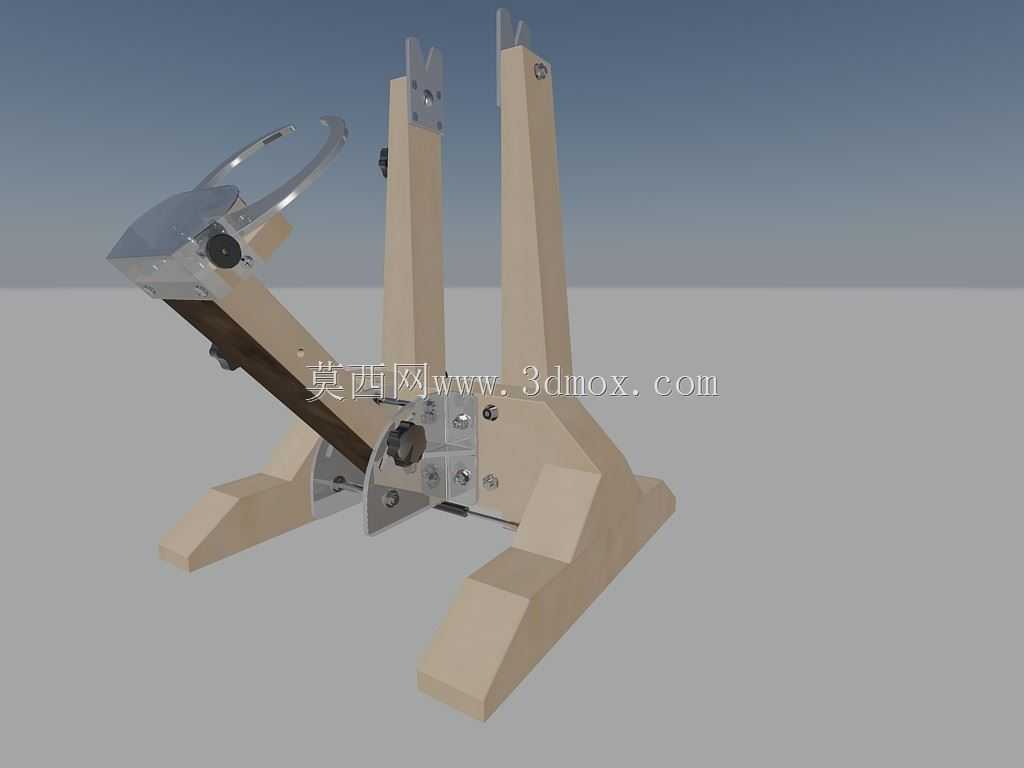

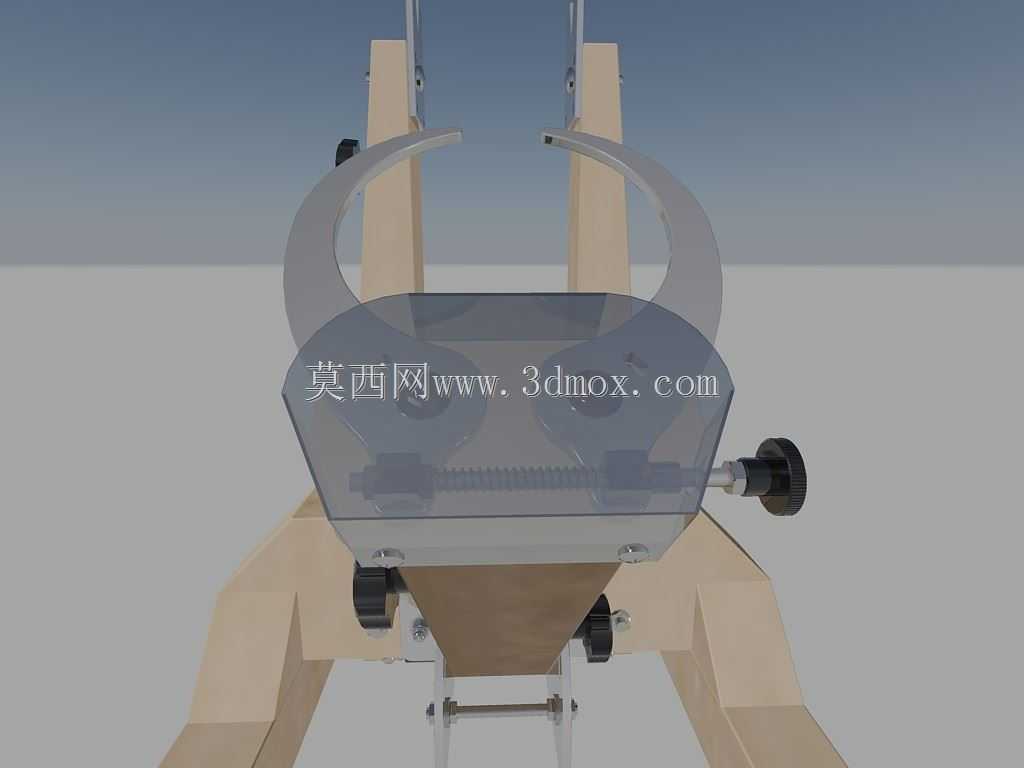

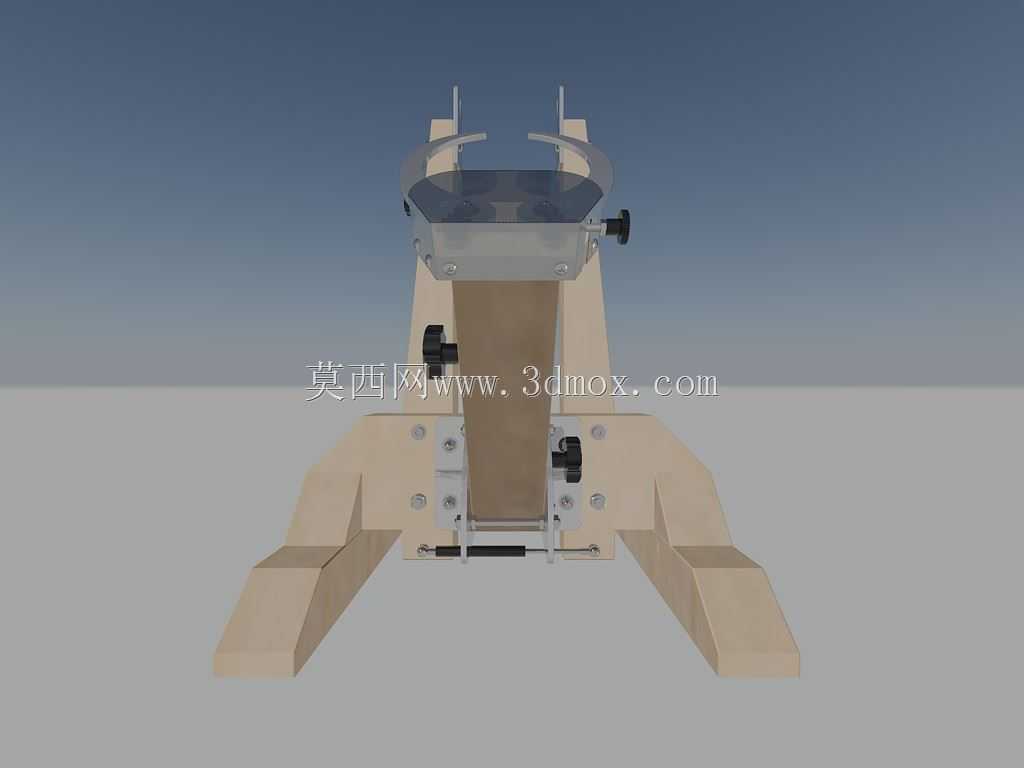

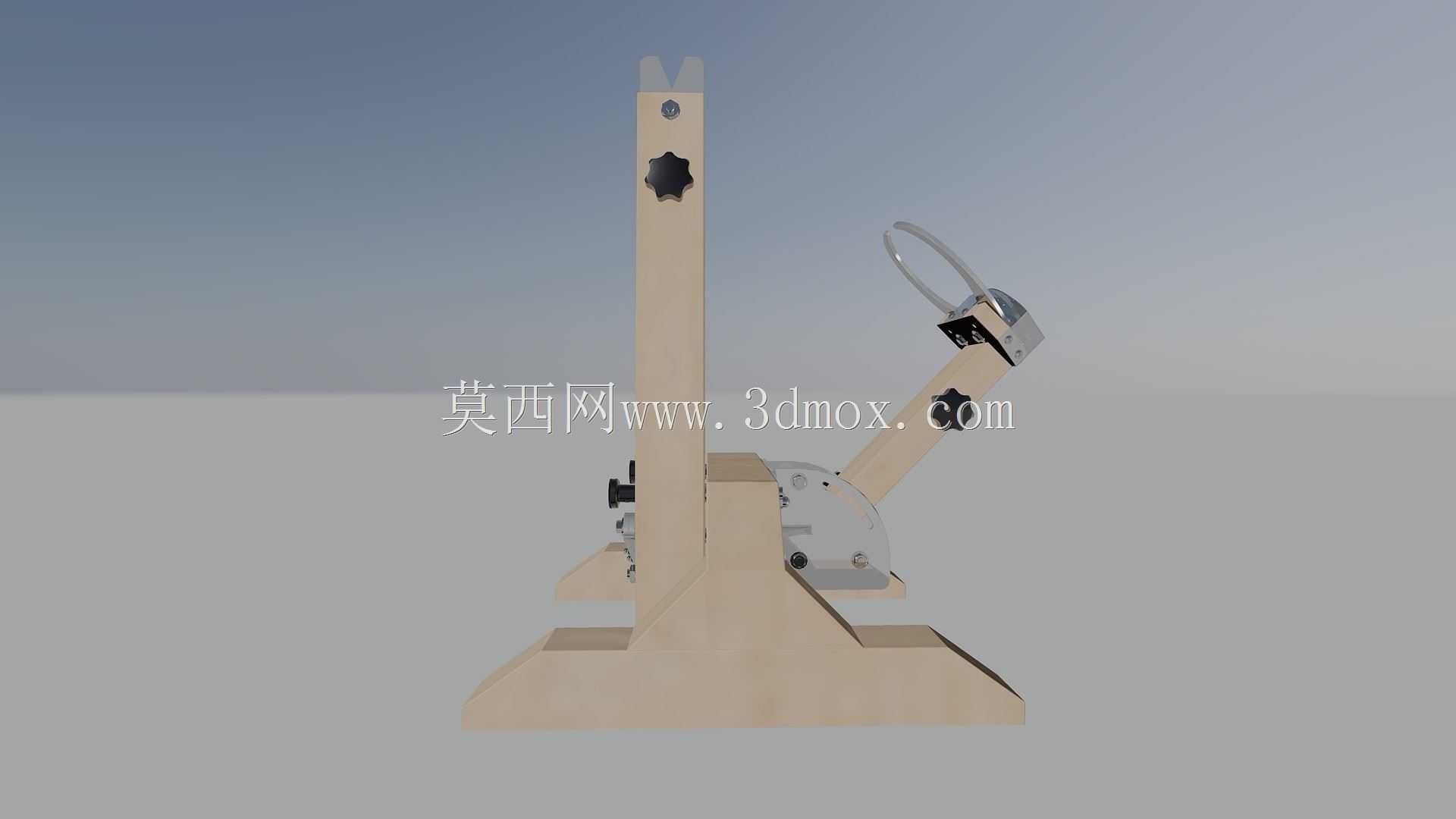

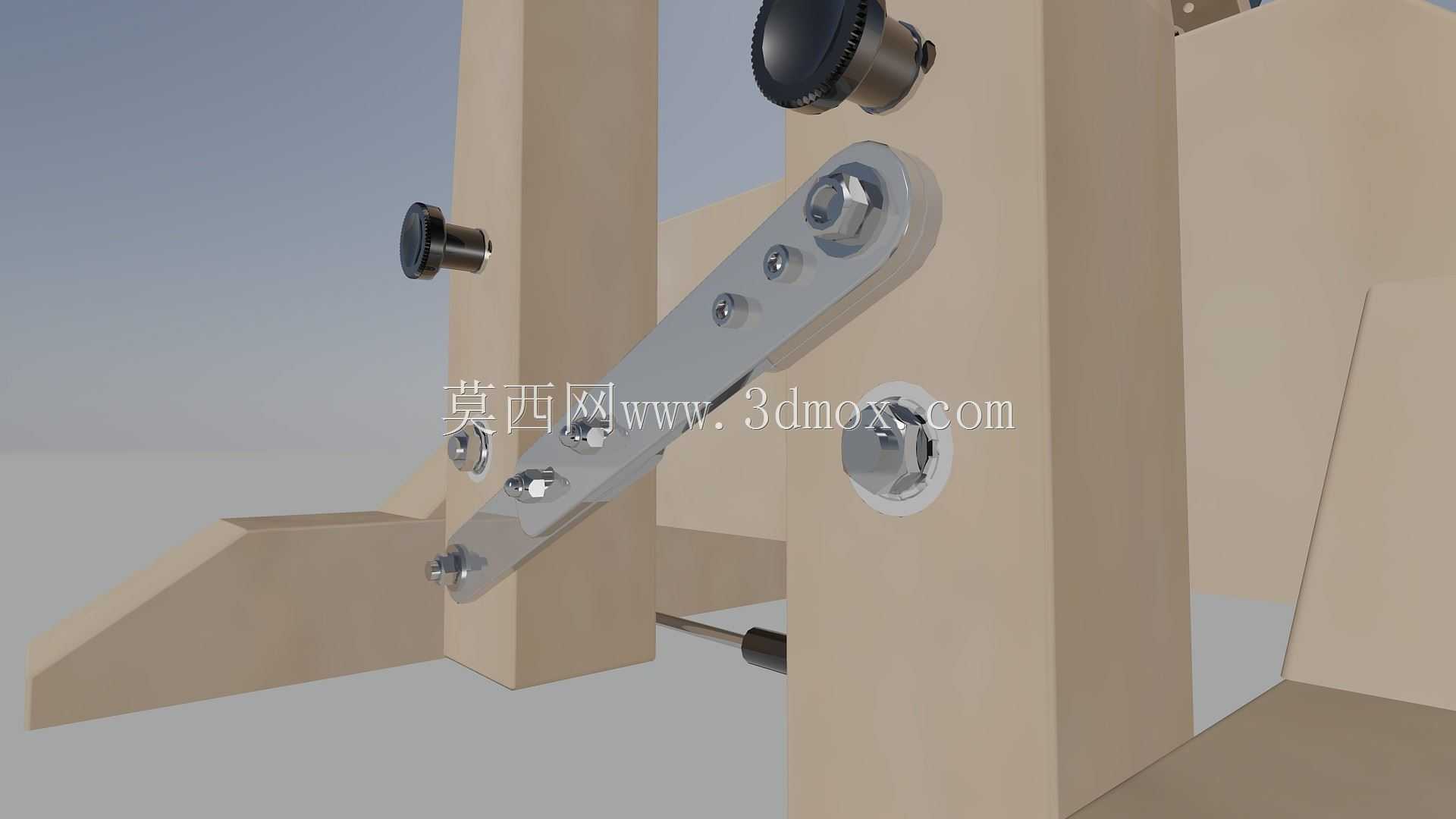

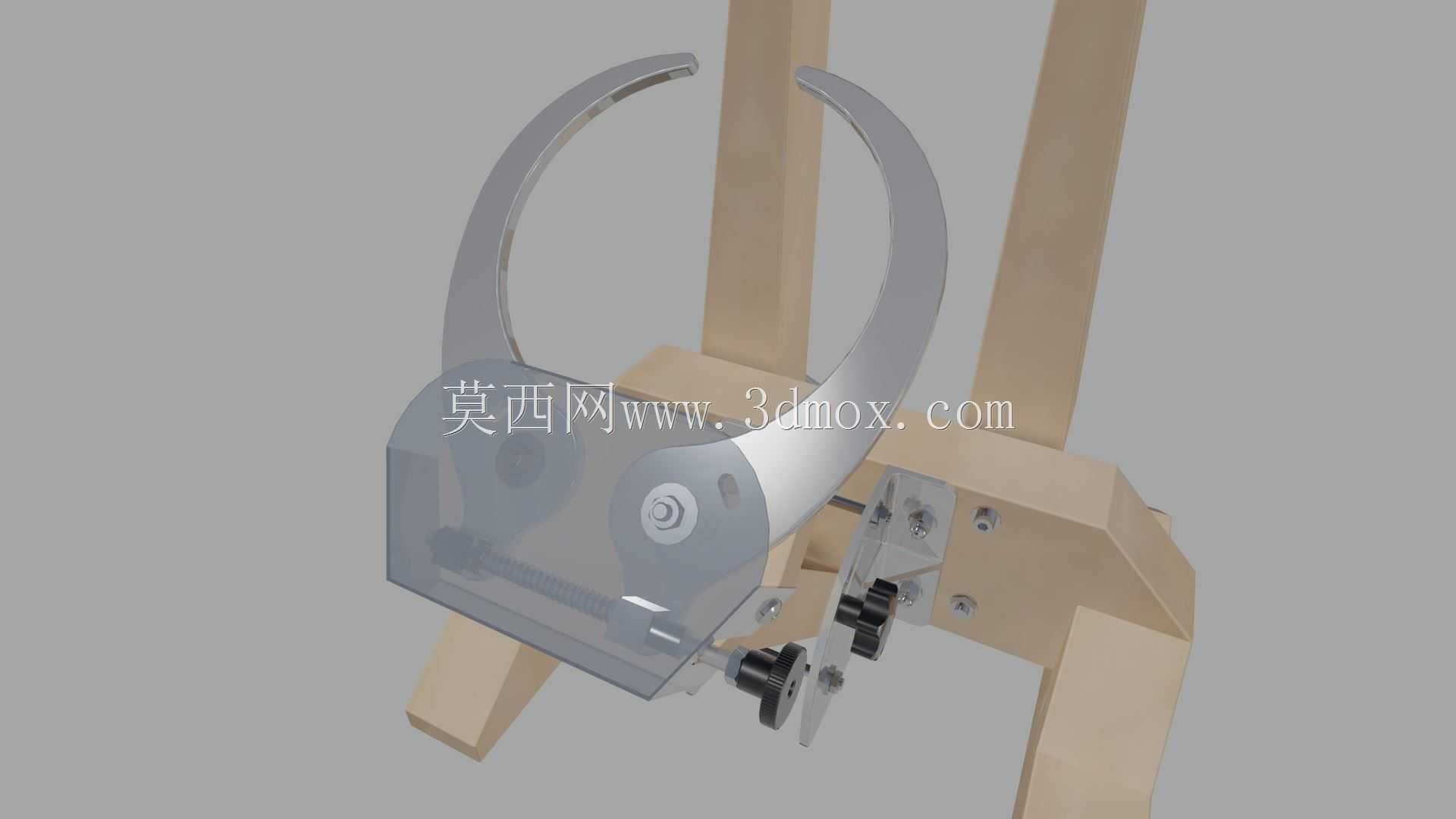

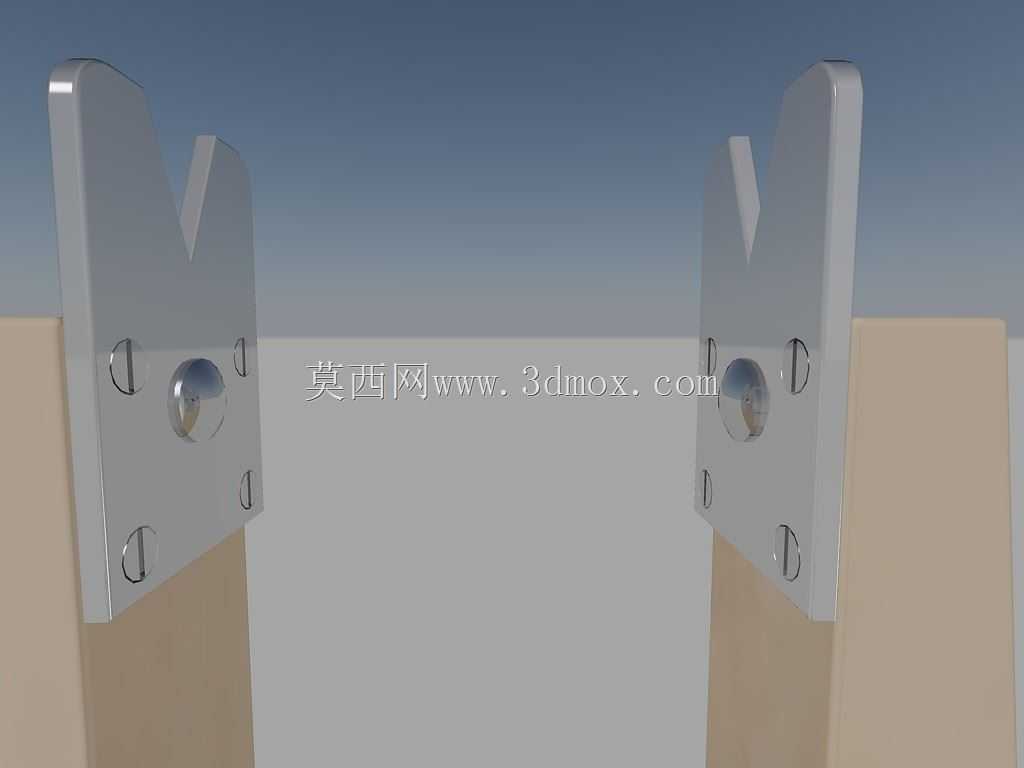

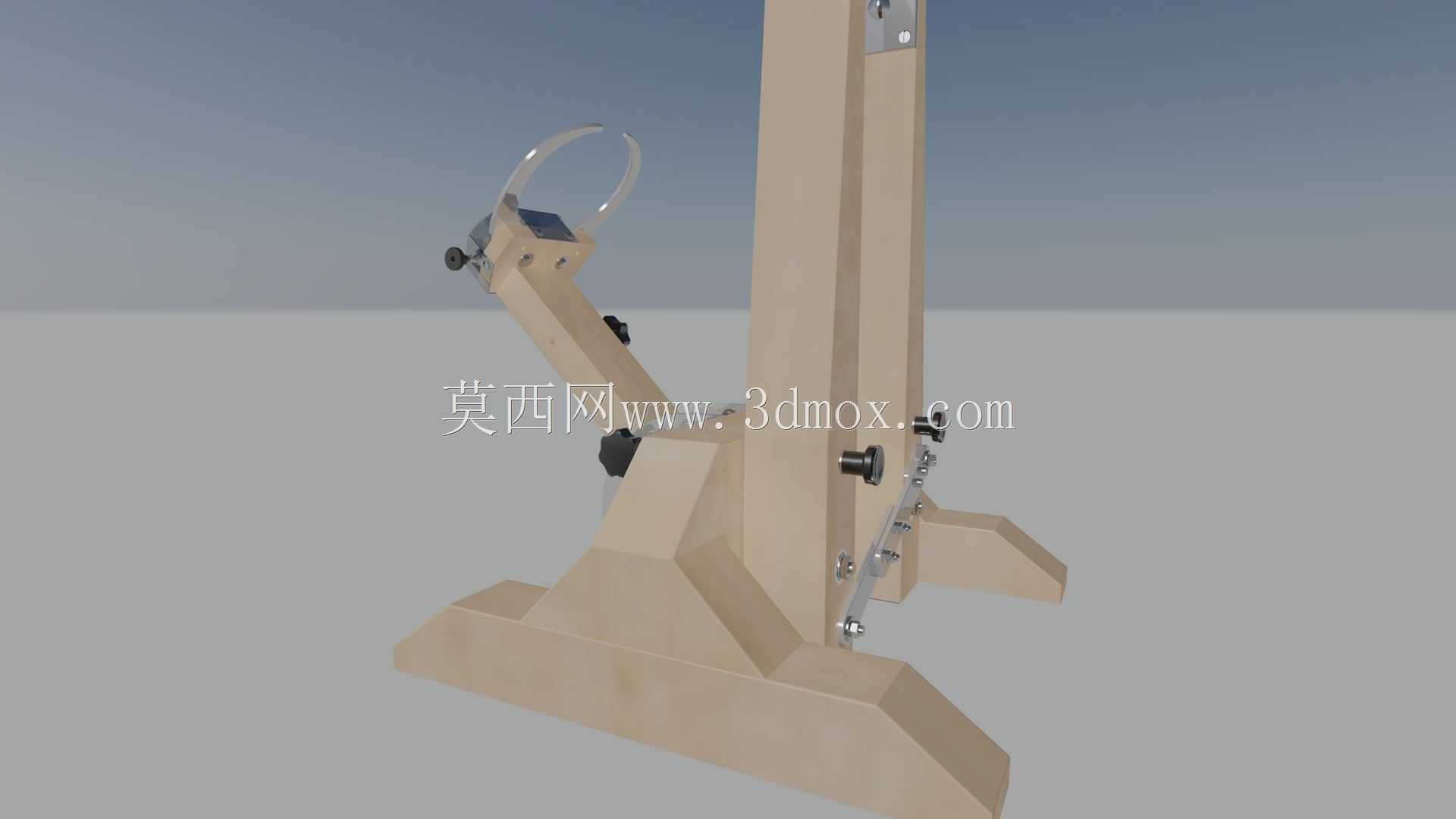

我的概念自行车车轮整形站。横腿和竖腿都是实木做的。其他材料是铝的辍学和卡钳和不锈钢的枢轴螺栓，螺母和垫圈。调整旋钮是塑料的。与驻车工具修整台不同，在那里，卡钳是通过推动调整旋钮分离和接合的，我的版本包括通过螺纹杆连接的卡钳，允许卡钳同时移动，从而消除错位问题。卡钳有5英寸宽的轮胎间隙和4英寸宽的轮辋间隙。与垂直直立支腿的概念相同：它们通过铝支架连接，并围绕枢轴以相反方向以圆形路径一起旋转。辍学可以接近70毫米，相距220毫米宽自行车轮毂。通过轴适配器只是大小合适的马车螺栓。没有cad文件现在只有概念渲染
