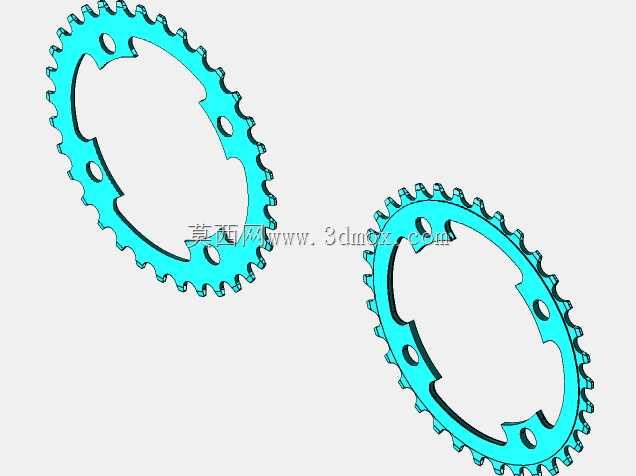

34齿BCD104规格自行车传动链环结构设计

　　在自行车传动系统的实际选型与结构匹配工作中，链环作为直接与链条啮合传递踩踏扭矩的核心零件，其齿形精度、安装适配性直接决定了传动效率、变速流畅度与长期使用的耐磨寿命。这款34齿BCD104规格的链环，主要适配山地车、gravel 砾石车等采用四爪104BCD安装规格的牙盘曲柄组，对应标准节距的自行车链条使用，是单盘传动系统改装、原厂牙盘损耗替换场景中非常常见的传动零件规格。从实际使用场景来看，34齿的齿数设定兼顾了平路巡航的踩踏效率与爬坡路段的扭矩输出需求，既不会因齿数过大导致爬坡时踩踏负荷过高，也不会因齿数过小造成平路骑行时踏频过高、能量浪费，是兼顾多路况骑行需求的通用齿数选择。从结构设计逻辑来看，

　　这款链环的齿形完全遵循标准自行车链条的啮合轮廓做了适配优化，每个齿的齿厚、齿尖倒角、齿侧间隙都匹配标准链条的内节宽度，保证链条在啮合过程中能顺畅卡入齿槽，不会出现卡链、跳齿的问题；同时齿尖位置做了导向倒角处理，在链条横向偏移（比如单盘系统链条在不同飞轮片位置切换时的斜拉状态）的工况下，也能保证链条与齿形的顺畅啮合，减少异常磨损与传动噪音。安装边界方面，BCD104的安装孔位分布对应四爪曲柄的安装标准，四个安装孔的中心所在圆直径为104mm，孔位的沉台结构适配标准盘钉的安装尺寸，安装时可以直接匹配同规格的曲柄爪结构，不需要额外做孔位修改；链环的整体厚度控制在适配单盘系统的合理区间，既保证足够的结构强度承受大扭矩踩踏的载荷，

　　也不会因厚度过大导致与链条内节产生干涉。从结构强度设计角度，链环的本体在非啮合区域做了合理的减重镂空设计，四个安装孔周围的材料做了加厚处理，对应踩踏时扭矩传递的应力集中区域，避免长期大载荷踩踏下出现孔位开裂、齿形变形的问题；链环的外缘齿形部分做了均匀的硬化处理轮廓预留，实际生产中可以通过表面渗碳、热处理等工艺提升齿面硬度，延长链条与链环的啮合磨损寿命。在实际装配调试过程中，这款链环的安装定位面平整度公差控制在合理范围，安装后不会出现链环偏摆的问题，能保证链条在整个齿圈圆周上的啮合间隙一致，避免周期性的传动阻滞感；齿形的节距误差控制在微米级，和标准链条配合时，每一节链条与齿槽的啮合位置精准，不会出现节距不匹配导致的跳齿、异响问题。

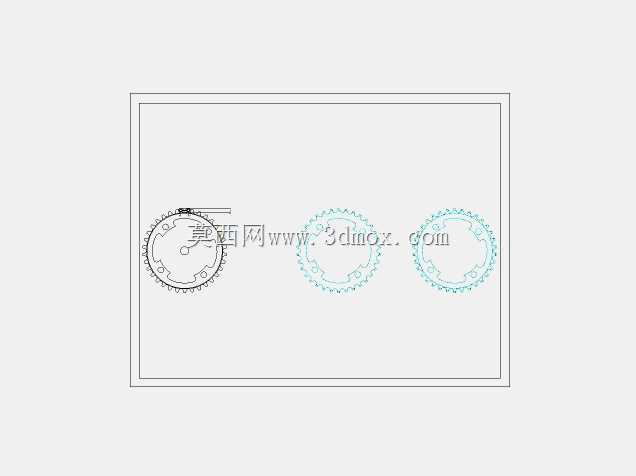

　　对于自行车改装、维修场景的选型来说，这个规格的链环适配绝大多数市售的104BCD四爪曲柄，不管是铝合金曲柄还是碳纤维曲柄，只要安装孔位的BCD尺寸匹配，都可以直接安装使用；34齿的规格搭配常见的11-42T、11-46T飞轮，可以覆盖从平路冲刺到陡坡攀爬的全场景骑行需求，是通用性极强的单盘传动链环规格。从建模精度来看，整个链环的齿形轮廓、安装孔位、减重镂空结构都按照实际加工的尺寸公差做了还原，不管是用于结构装配验证、3D打印样件测试，还是用于加工生产的数模参考，都能直接匹配实际零件的尺寸要求，不需要额外做尺寸修正。
