外径40毫米分体式管道固定管夹

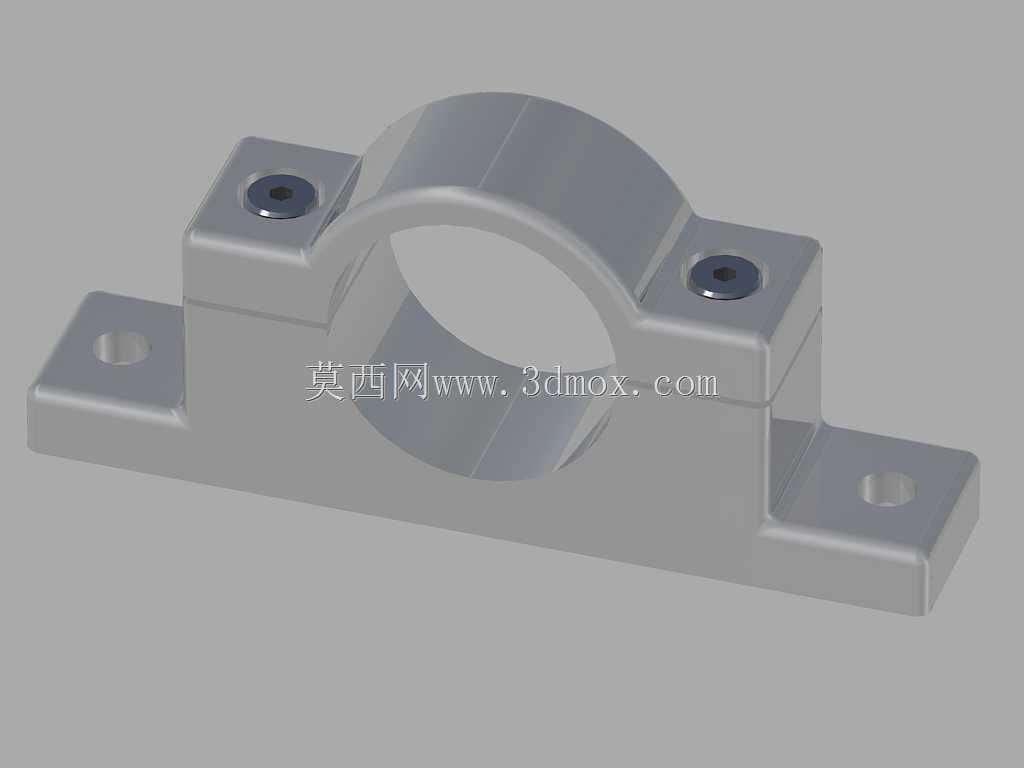

这款管夹主要面向工业管路布设场景设计，在液压站管路排布、气动系统走线、生产车间流体输送管线架设、自动化设备外围气路水路固定等场景中都能见到这类零件的应用，核心作用是将外径40mm的圆形管材牢牢固定在安装基面，避免管线运行过程中因流体冲击、设备振动产生位移、晃动，进而引发接头松动、管路磨损泄漏等问题。从结构设计来看，这款管夹采用分体式对夹结构，下半部分为带安装翼的基座，上半部分为弧形压盖，两者通过两颗内六角紧固螺钉实现锁紧，这种结构的优势在于安装时不需要从管材端部穿套，可在管线布设的任意位置完成装配，后期管线维护调整时也无需拆卸整段管路，只需要松开两颗螺钉即可调整管夹位置或者更换管线，大幅降低现场装配和维护的工作量。安装翼上预留了两个贯通的安装孔，可通过螺栓直接固定在设备机架、墙面、安装支架等基面上，安装孔的位置做了沉台设计，锁紧后螺栓头部不会突出安装面，避免和周边零部件产生干涉。夹持面采用整圆弧面设计，和40mm外径管材的贴合度高，锁紧后受力均匀，不会出现局部应力集中压伤薄壁管材的问题，同时弧形接触面能提供足够的抱紧力，即便在持续振动的工况下也能保持足够的夹持扭矩，不会出现管夹滑移、松脱的情况。设计过程中充分考虑了安装边界的适配性，整体基座的宽度、安装孔的中心距都经过优化，既保证了结构强度，又不会占用过多安装空间，在排布密集的管线场景中，相邻管夹之间不会出现空间干涉，可以实现多根管路的紧凑排布。基座和压盖的边角都做了倒角处理，没有尖锐的毛刺棱角，既避免装配过程中划伤操作人员，也不会在安装时刮伤管材外壁的防护层。这类管夹在选型时需要严格匹配管材外径，这款针对40mm外径设计的型号，适配常规的PVC水管、不锈钢气动管、低压液压油管等同外径管材，在轻工生产线、小型液压设备、车间气路改造等场景中都能稳定发挥固定作用。建模过程中对配合面的公差做了合理预留，上下半体合模后形成的夹持圆同轴度符合管路安装要求，紧固螺钉的孔位同轴度也做了校验，实际装配时不会出现螺钉锁偏、滑牙的问题，安装翼的厚度经过强度校核，在常规锁紧力矩下不会出现变形断裂的情况，能够满足长期固定使用的强度需求。
