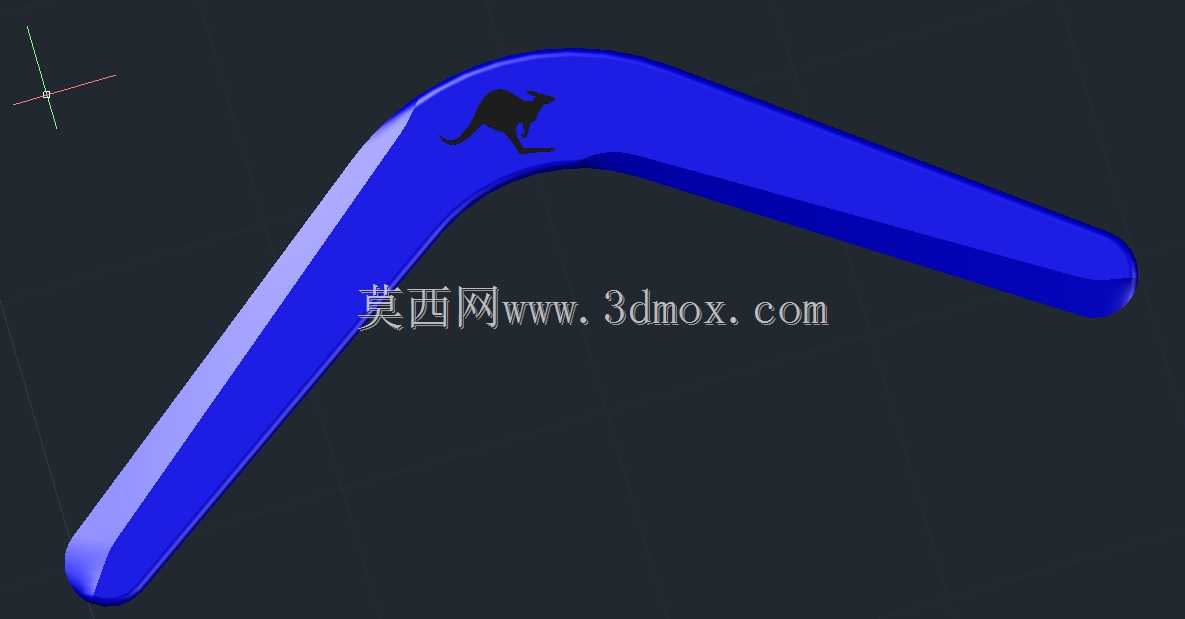

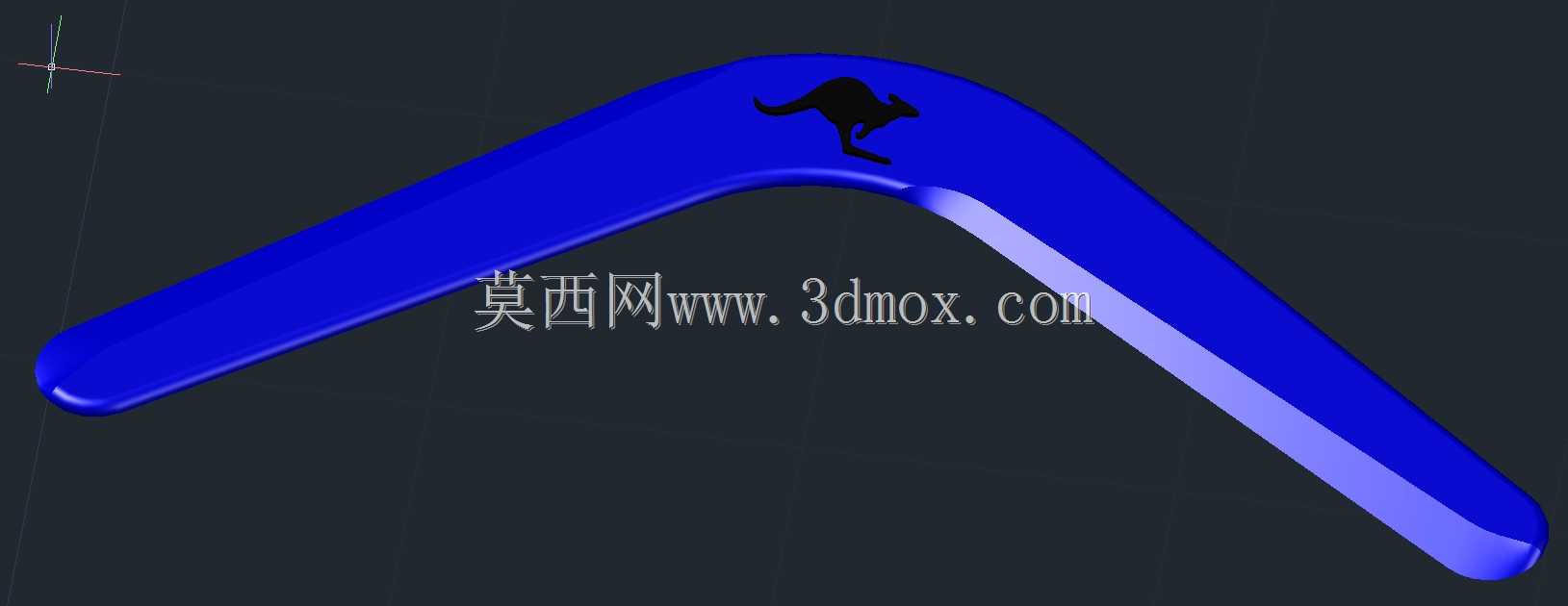

改良款V型回旋投掷飞镖结构设计

　　这款V型结构的回旋投掷器具，在传统澳大利亚飞镖的经典构型基础上做了结构参数调整，整体采用等截面弯臂一体化成型思路，两个臂段的夹角经过反复校核，适配低速投掷场景下的升力生成逻辑。从实际使用场景来看，这类器具主要面向户外休闲运动领域，依靠飞行过程中上下翼面的空气压差形成回旋力矩，让投掷出去的器具能够沿闭合轨迹回到投掷者附近，相比传统直飞投掷类器具，对结构外形的气动对称性要求更高，任意一个臂段的截面弧度、边缘倒角出现偏差，都会直接打乱飞行轨迹的闭合性，甚至出现无法回旋的情况。

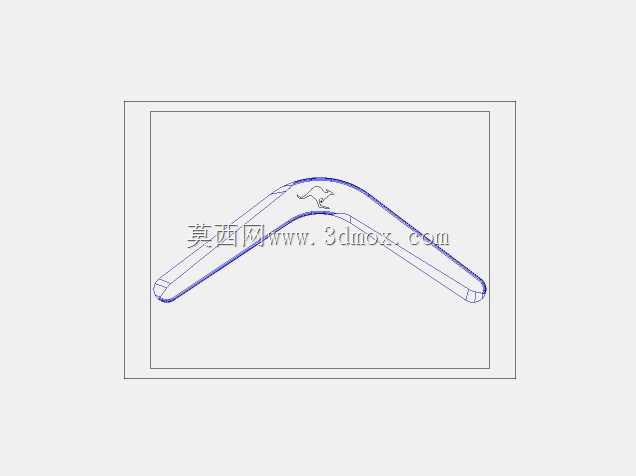

　　设计过程中首先确定的是整体外轮廓尺寸，展向总长度控制在40厘米，这个尺寸既能够保证飞行过程中有足够的翼面面积生成升力，也不会因为尺寸过大导致携带不便，日常户外使用时可以直接放入常规背包侧袋，不需要额外的收纳容器。厚度方向初始设计值为4毫米，这个厚度参数是结合常用的FDM3D打印工艺成型能力确定的，常规PLA耗材在这个厚度下，既能够保证臂段有足够的结构刚度，投掷过程中不会因为空气阻力出现臂段颤振，也不会因为整体重量过大导致初始投掷需要的发力门槛过高，普通成年使用者不需要专门的力量训练就可以正常投掷。这里需要特别注意的是，使用者如果根据自身需求调整打印缩放比例，不要将整体厚度放大到5毫米以上，厚度提升带来的重量增量会直接改变整体的转动惯量配比，原有的气动平衡设计会被完全打破，飞行轨迹会出现明显偏移，甚至因为重量过大导致升力不足以支撑回旋轨迹，直接沿直线飞出无法返回。

　　结构细节上，臂段的截面采用非对称翼型设计，上翼面做了轻微的弧面凸起，下翼面保持相对平整，这样的截面设计在旋转飞行过程中，每个臂段都能够持续生成稳定的升力分量，两个臂段的升力合力会形成垂直于飞行平面的向心力，牵引器具沿圆弧轨迹飞行。臂段的所有边缘都做了R2的圆角过渡，一方面是为了避免尖锐边缘在使用过程中划伤使用者，另一方面圆角过渡能够减少翼尖涡流的强度，降低飞行过程中的气动阻力，让回旋轨迹更加稳定。臂段弯折处的过渡圆角经过多次调整，圆角过小会导致该位置出现应力集中，打印完成后如果发生跌落容易出现断裂，圆角过大则会改变两个臂段的有效展长，影响整体的气动力矩平衡，最终确定的过渡半径能够兼顾结构强度和气动性能的需求。

　　从实际加工适配性来看，一体化的结构不需要额外的装配工序，不管是采用3D打印制作，还是采用板材切割后热压成型，都能够快速完成成品制作，不需要后续的拼接、紧固件安装等工序。表面的袋鼠标识区域做了轻微的下沉凹槽设计，如果需要做表面涂装或者粘贴标识，凹槽能够起到定位作用，避免标识在使用过程中因为摩擦出现脱落。在实际测试验证环节，需要重点关注两个臂段的重量一致性，哪怕是1克的重量差，都会导致旋转飞行过程中出现动不平衡，飞行轨迹会出现不规则的摆动，因此制作过程中要保证两个臂段的材料密度均匀，截面尺寸一致，成型后可以通过简单的静平衡测试，将器具放在支点上观察是否能够保持水平，对偏重的一侧做轻微的打磨减重，直到整体达到静平衡状态，这样才能保证飞行轨迹的稳定性。

　　这类回旋器具的使用场景对结构的耐冲击性能有一定要求，飞行过程中如果碰撞到树木、地面等障碍物，需要结构有足够的韧性避免断裂，因此在材料选择上，如果采用3D打印制作，优先选择韧性较好的耗材，不要使用脆性过大的材料，避免碰撞后出现臂段碎裂的情况。另外臂段的前缘位置做了轻微的加厚处理，因为飞行过程中前缘是直接碰撞障碍物的主要位置，加厚处理能够提升该位置的抗冲击能力，减少碰撞后的变形量，延长器具的使用寿命。整体结构没有复杂的内腔或者薄壁结构，不管是哪种加工工艺都能够轻松实现，对加工精度的要求主要集中在两个臂段的对称性上，只要保证两个臂段的长度、截面弧度、厚度完全一致，就能够实现稳定的回旋飞行效果。
