木工旋风分离式圆筒集尘除尘装置

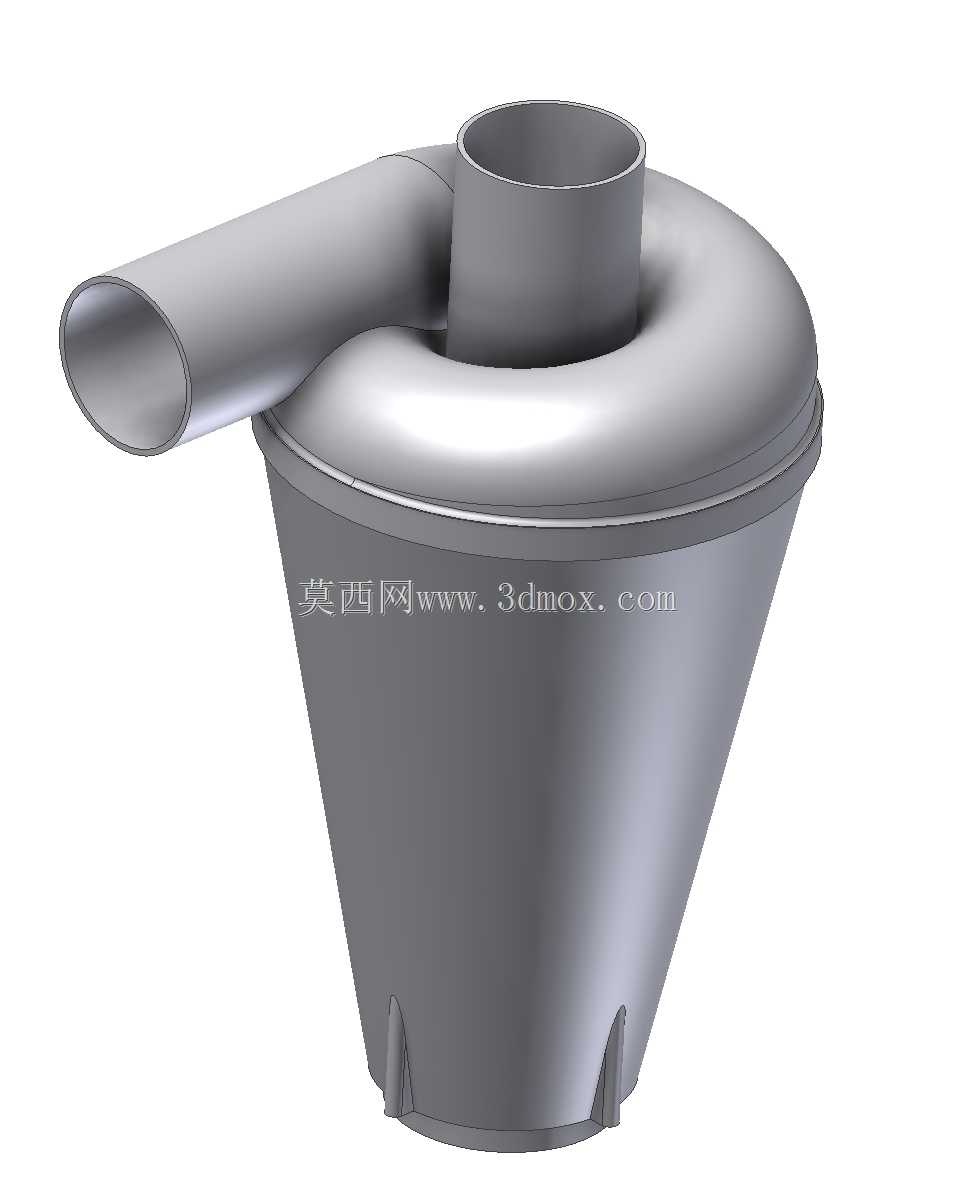

这款圆筒形旋风除尘装置，主要面向小型木工加工作业场景设计，可配套台式锯、压刨、砂光机等各类产生木屑粉尘的木工设备使用，也可适配小型打磨工位、粉料分装工位的初级粉尘收集需求，作为中央除尘系统的前置分离单元或是独立小型集尘主机的核心分离结构使用。设备核心采用离心旋风分离的工作逻辑，含尘气流从侧部切向布置的进风管进入筒体内部后，会沿着筒体内壁形成高速旋转的涡流场，密度较大的木屑、粉尘颗粒在离心力作用下被甩向筒壁，与壁面接触后失去动能，沿着锥形筒壁滑落至下部集尘仓，经过分离净化后的气流则从筒体顶部中心的排气口排出，进入后续过滤单元或是直接外排，能够有效滤除气流中90%以上的大颗粒粉尘，大幅降低后续过滤单元的负载，延长滤材的更换周期。在结构设计上，整体采用上圆下锥的经典旋风构型，上部圆筒段为气流旋转提供稳定的流道空间，避免气流过早出现紊流影响分离效率，下部锥形段采用渐变收窄的结构，能够持续维持气流旋转的线速度，保证细小颗粒也能获得足够的离心力被有效分离，同时避免已沉降的颗粒被上升气流二次夹带。侧进风管采用等径直管设计，与筒体切线方向平滑衔接，减少气流进入时的阻力损失，降低配套风机的风压要求；顶部中心排风管插入筒体内部一定深度，可有效阻挡未完成分离的短路气流直接从排风口溢出，提升分离效率。筒体下部设置三个均匀分布的支撑脚，既可以直接放置在地面作为独立单元使用，也可通过支撑脚的安装孔配合螺栓固定在设备机架或是集尘桶上方，安装时需要保证进风管与上游产尘设备的排尘口通过软管密封连接，顶部排风管与后续风机、过滤单元衔接，整体安装边界需要预留足够的操作空间，尤其是下部集尘区域需要预留出集尘桶拆装、清灰的操作距离，筒体本身采用薄壁回转体结构，整体重量较轻，安装时无需额外做重型承重基础，仅需保证安装平面水平，避免设备倾斜导致内部流场偏移影响分离效果。设备内壁做平滑过渡处理，没有突兀的凸起或是直角结构，能够减少粉尘在筒壁的附着堆积，降低日常清理的维护频率，整体结构无运动部件，运行过程无额外磨损，长期使用的可靠性较高，针对木工场景常见的木屑、刨花等大粒径粉尘有极佳的适配性，能够有效减少作业区域的粉尘飘散，改善车间作业环境。
