工业柜式除尘设备三维结构设计

这款柜式除尘设备主要面向工业生产车间的粉尘治理场景，可适配五金打磨、木工加工、粉体投料、激光切割等多类产生浮尘的作业工位，既可以作为单机设备就近布置在产尘点旁，也可通过风管接驳组成小型集中除尘系统，承担作业区域内含尘空气的抽吸、过滤与洁净空气回流的核心功能，有效降低车间内浮尘浓度，改善作业环境，减少粉尘对作业人员健康的影响，同时避免可燃粉尘堆积带来的安全隐患。

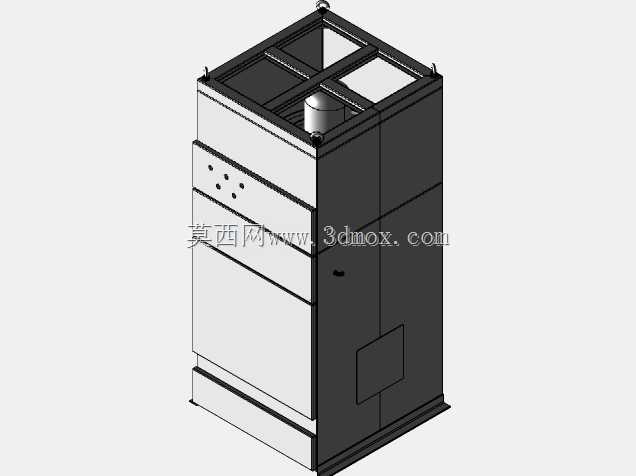

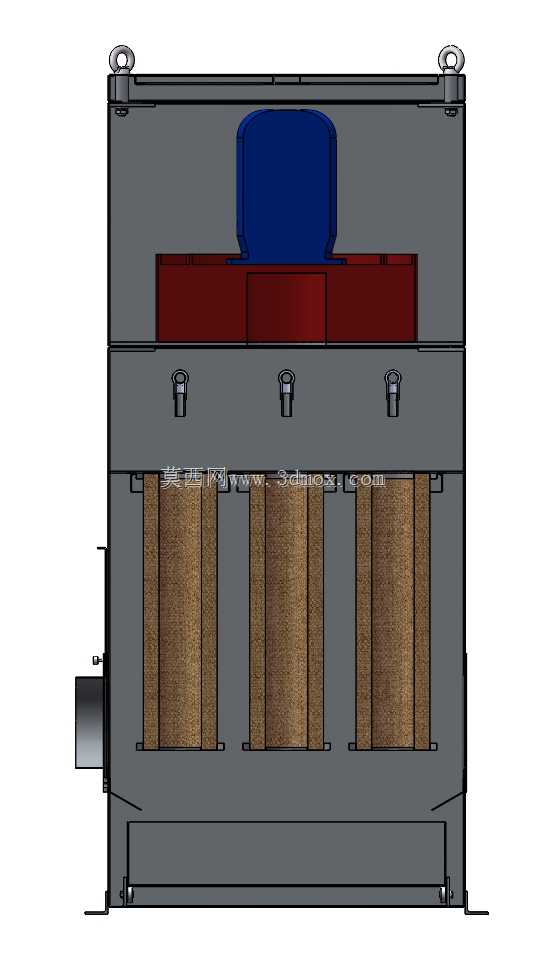

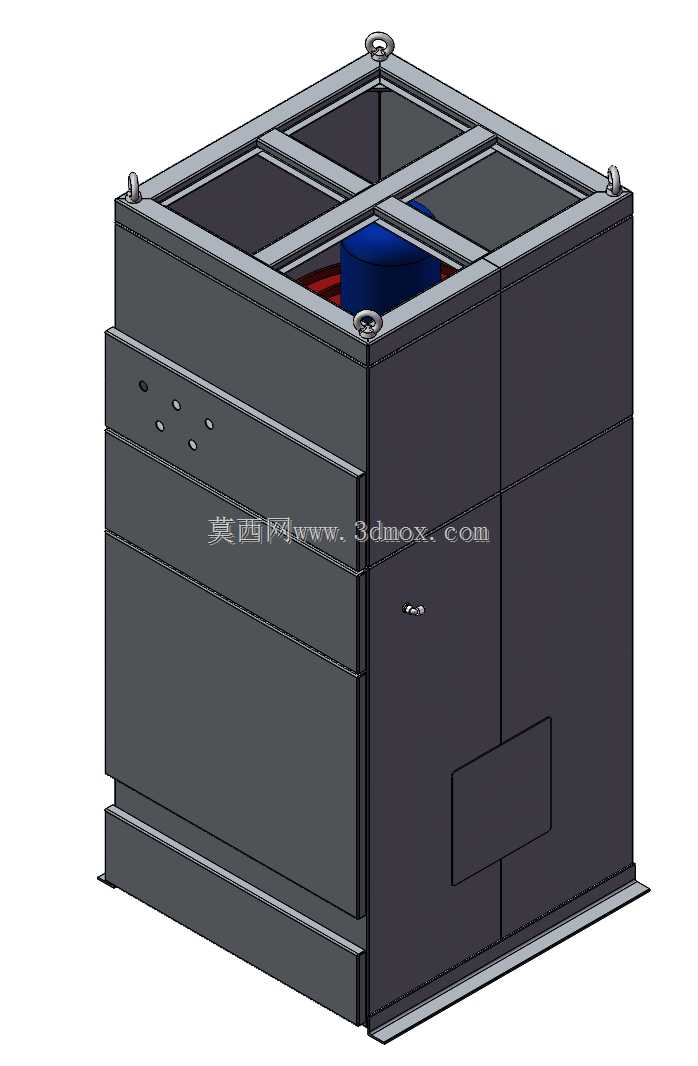

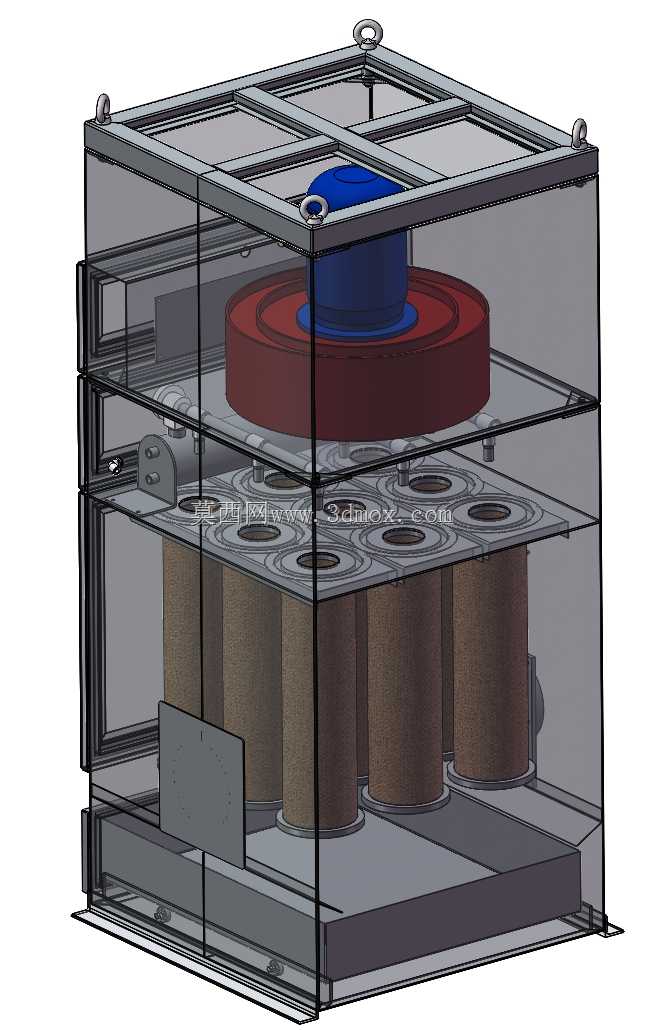

从功能特性来看，该设备采用分层柜体结构设计，顶部设置吊装吊环便于设备的转运与就位安装，上层区域预留风机与核心过滤元件的安装空间，中层布置多层过滤单元的承载结构，可根据处理粉尘的特性适配不同精度等级的滤材，实现大颗粒粉尘的初滤沉降与细微粉尘的精滤拦截，下部设置集尘抽斗，便于定期清理沉降收集的粉尘，无需拆解设备主体即可完成积尘清理作业，降低日常维护的操作难度。柜体侧面预留检修门与操作接口，可方便运维人员快速更换滤材、检查内部元件运行状态，柜体正面预留的控制元件安装位，可集成压差显示、风机启停、清灰控制等功能模块，满足不同场景的操作需求。

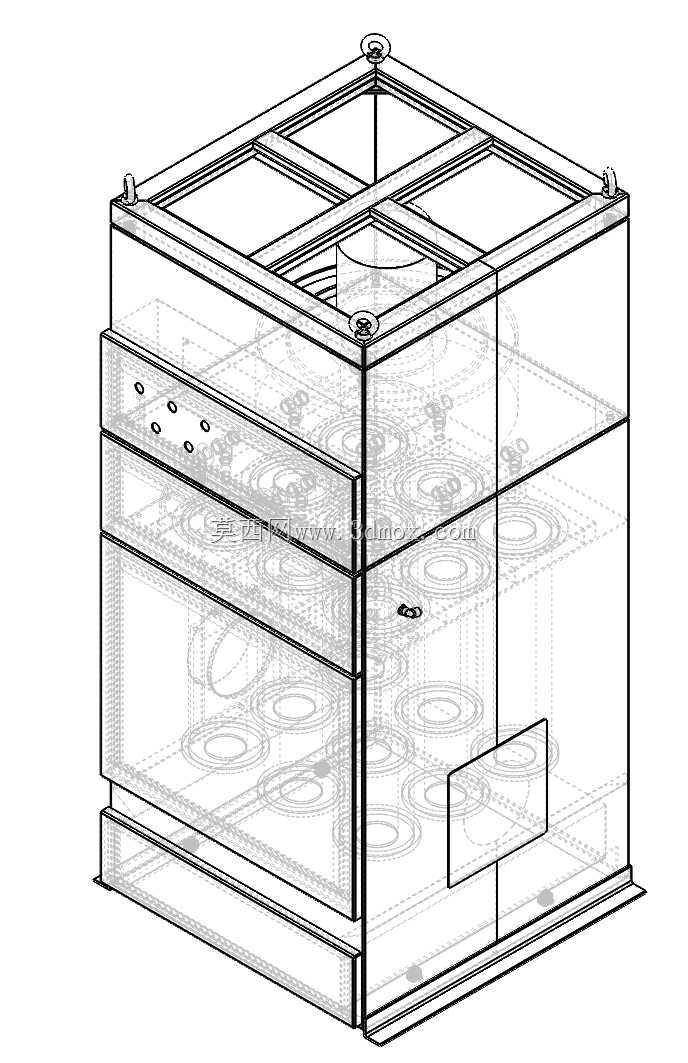

在设计思路上，整体采用框架式承力结构，外部覆盖密封护板，兼顾结构强度与柜体密封性，避免含尘空气从缝隙泄漏影响除尘效果；内部流道经过平顺化设计，减少气流折返带来的风阻损耗，在保证抽吸风量的前提下降低风机运行能耗。设备底部设置平整安装底座，可直接放置在平整的车间地面，也可通过膨胀螺栓做固定安装，整体外形为规整立方结构，安装边界清晰，无需额外预留过大的周边操作空间，侧面预留的风管接口可根据现场安装方向灵活调整接驳位置，适配不同的车间管线布局，能够在有限的车间空间内完成布置，不会对原有作业动线造成过多干扰。
