工业烟气除尘过滤系统成套装置设计

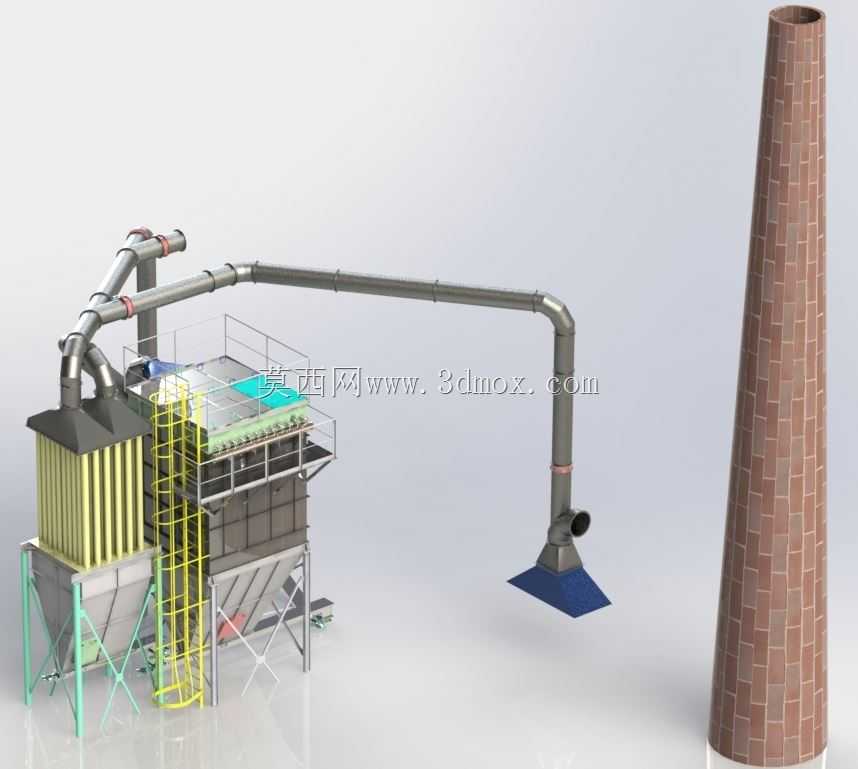

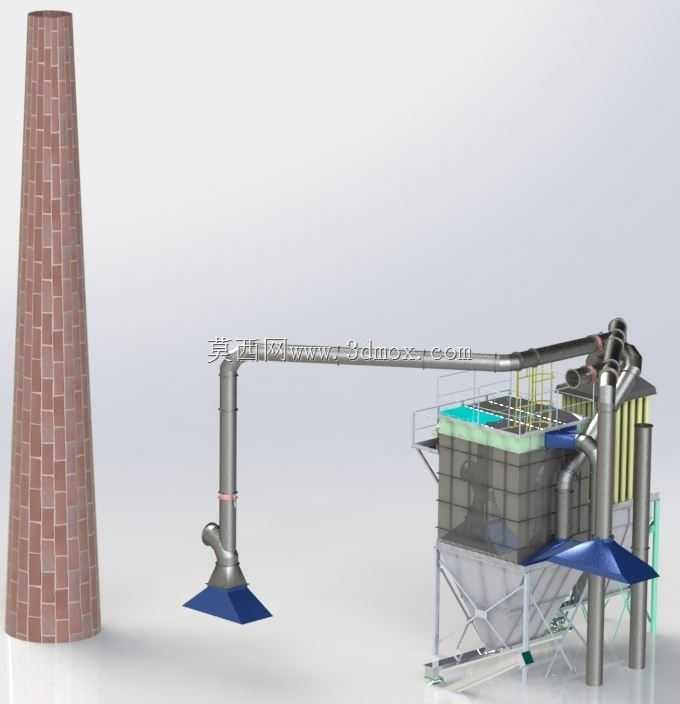

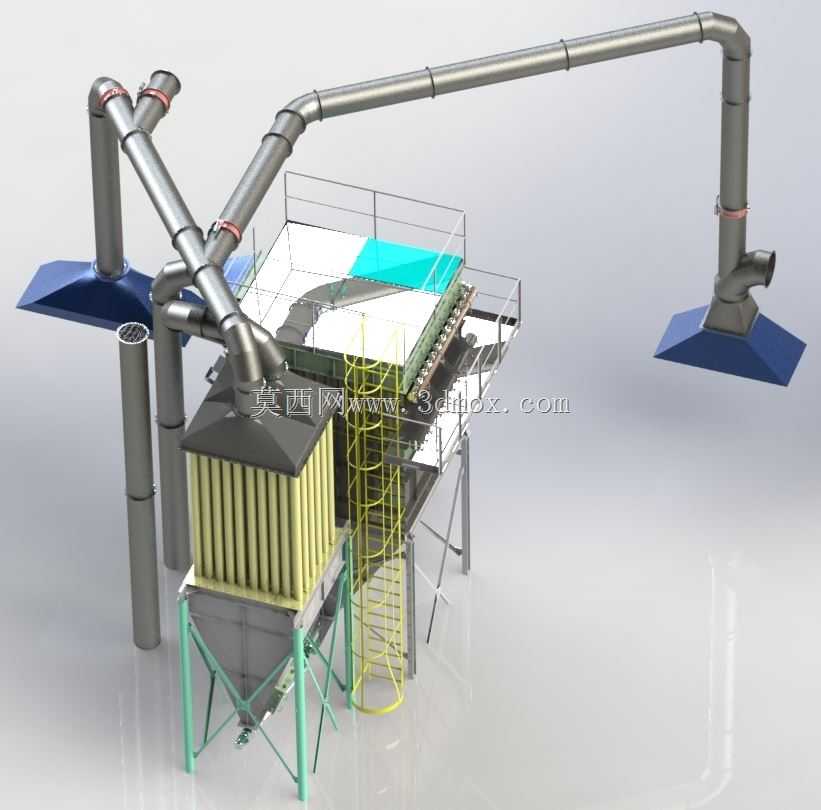

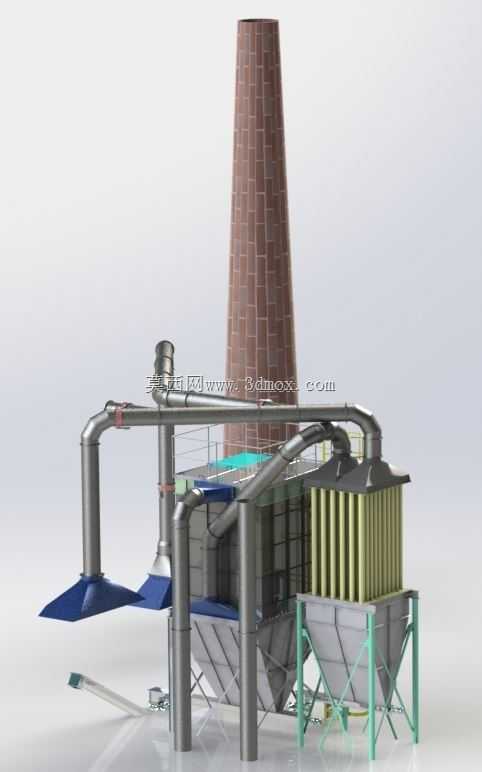

该套工业除尘过滤装置主要应用于冶金、建材、化工、燃煤供热等存在工业粉尘、烟气排放需求的生产场景，可对生产环节产生的含尘废气进行多级过滤净化，处理后的气体满足高空排放要求，有效降低生产作业区域的粉尘浓度，减少无组织排放带来的职业健康隐患与大气污染问题，是工业生产环节废气治理环节的核心配套设备。整套装置由布袋过滤单元、进气汇流管道、排气烟囱、爬梯操作平台、灰斗卸灰结构五个核心部分组成，含尘废气通过侧方集气罩经主管道进入过滤单元内部，大颗粒粉尘在重力作用下直接落入下部灰斗，细微粉尘附着在滤袋外表面，过滤后的洁净气体经上部净气室汇总后，通过连接管道输送至砖结构烟囱完成高空排放。设计阶段充分考虑现场安装与运维需求，过滤单元主体采用框架式支撑结构，外侧设置带防护笼的直爬梯连通顶部操作平台，方便运维人员定期检查滤袋状态、更换破损滤件与检修喷吹清灰结构；下部灰斗采用锥形收口设计，可配合卸灰阀实现粉尘的连续密闭排出，避免积尘搭桥造成的排料堵塞问题。管道系统采用分段法兰连接设计，转弯处设置大曲率弯管降低风阻，管道与设备接口处设置软连接结构抵消运行振动带来的应力影响，避免长期运行出现焊缝开裂、接口漏风问题。砖结构烟囱采用下粗上细的锥形设计，底部设置混凝土承重基础，高度满足对应行业排气筒高度要求，出口流速控制在合理区间避免出口雨帽积水与烟气倒灌问题。整套设备安装时需预留过滤单元侧面不少于1.5米的检修通道，顶部平台上方预留2米以上的滤袋更换操作空间，主管道沿支架敷设时需每隔一定距离设置固定管架，避免管道自重带来的变形偏移，灰斗下方预留卸灰设备的安装与运输通道，保障收集的粉尘可顺利转运处置。设备运行时可根据入口粉尘浓度调整清灰频率，在保障过滤效率的同时降低滤袋损耗，适配不同工况下的废气处理需求。
