乐高8808 F1赛车

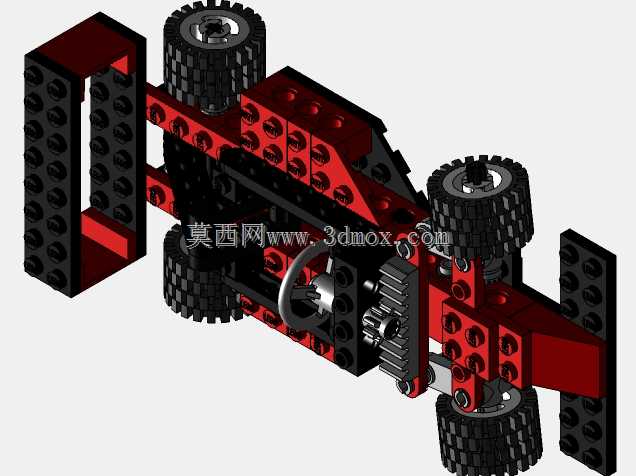

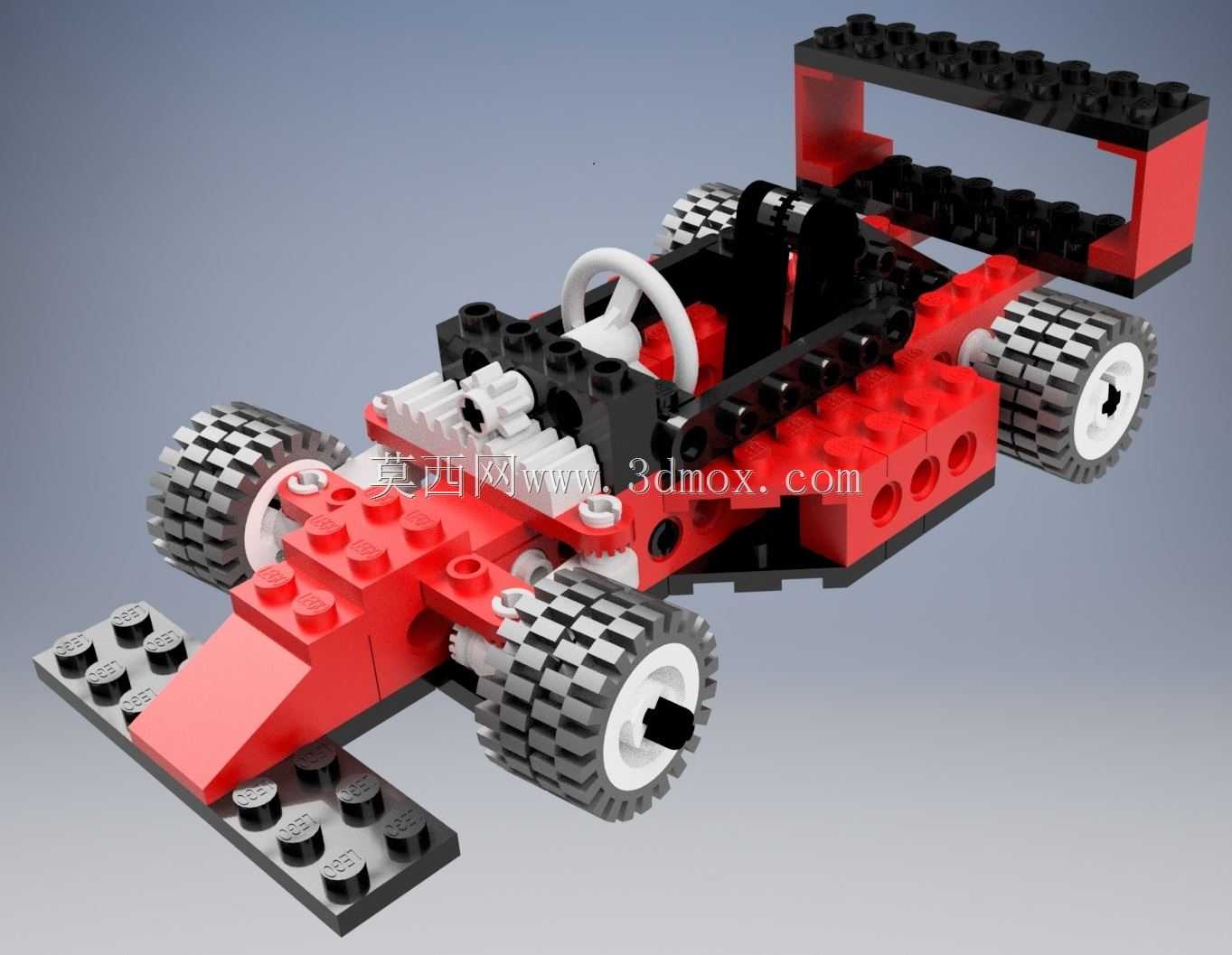

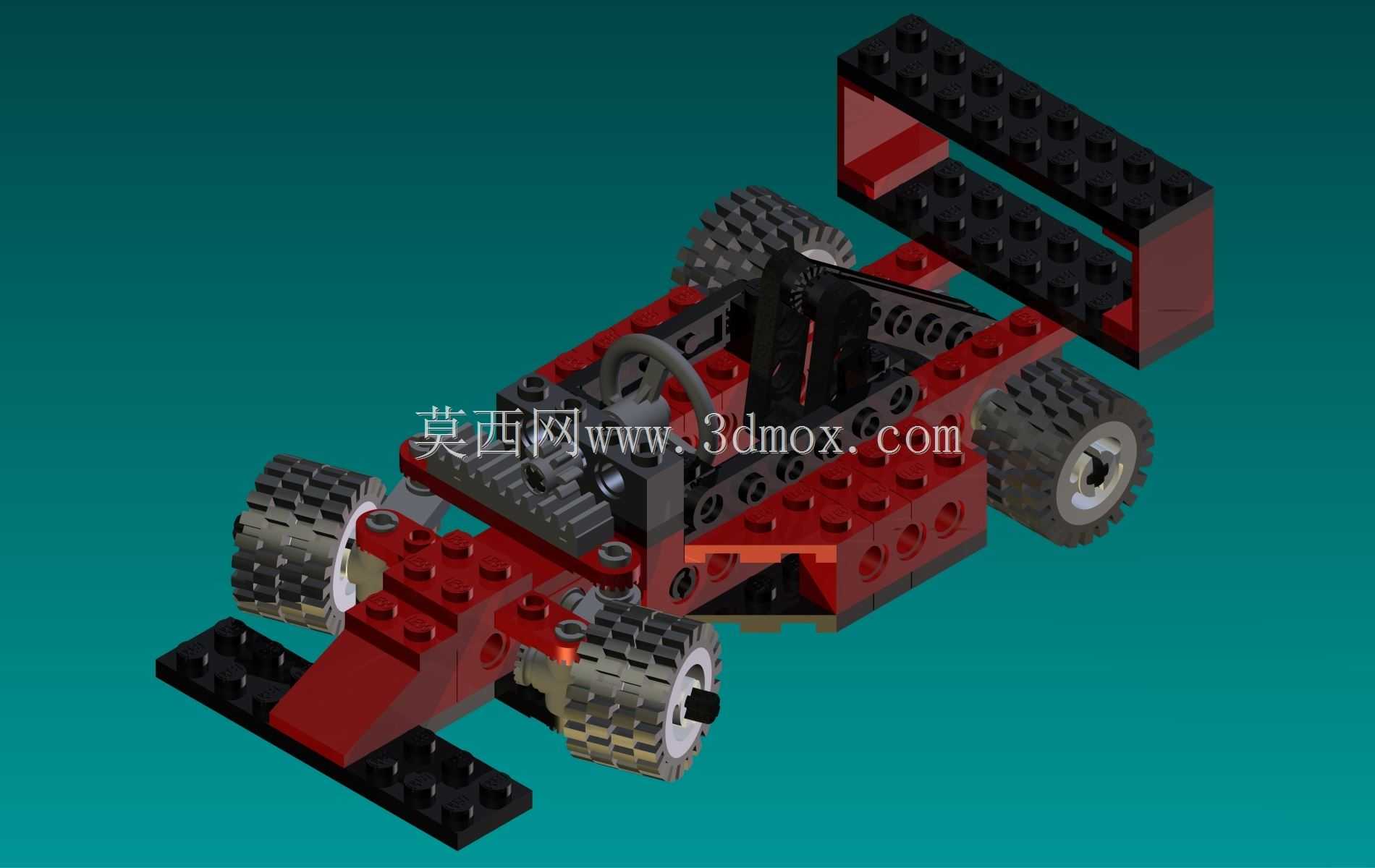

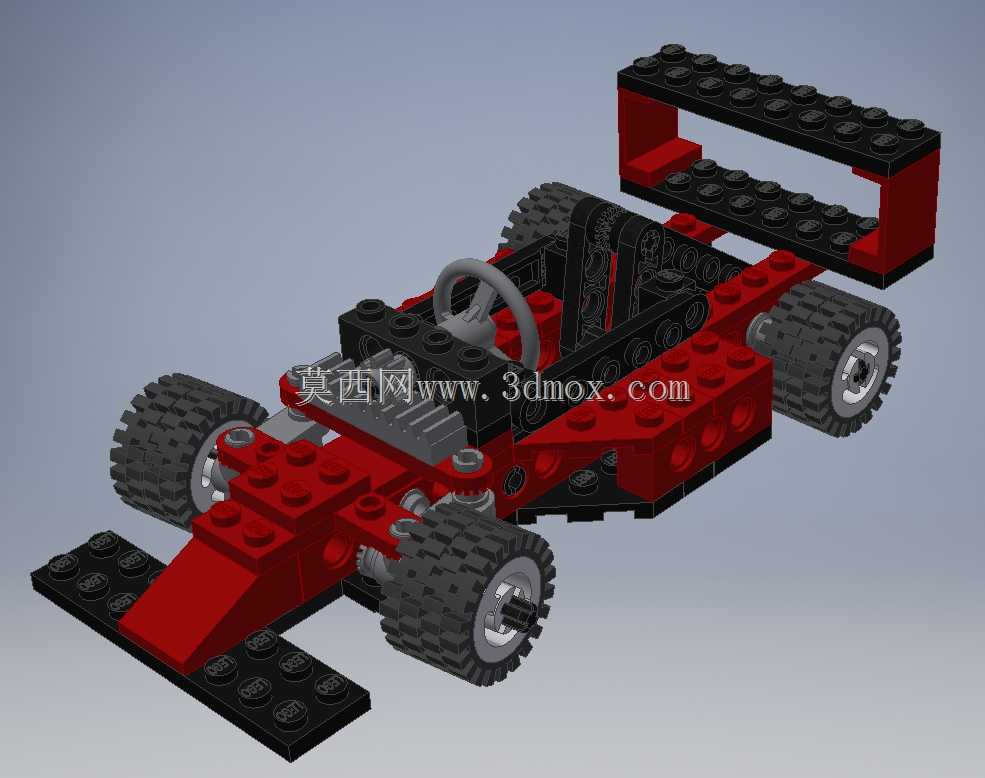

这是在Autodesk Inventor中创建的乐高F1赛车和小车的模型文件。我使用的组件是表驱动的。我以前曾将它们用作生成智能组件的课程。零件中的参数包含许多单位长度和宽度，以及开关、高度、是否为工艺件或标准件以及是否为平顶件。我确实需要为每个组件重新保存文件并更改颜色，但是对于几乎所有的砖和板，在第一个组件之后我不需要做任何建模。这些组件也足够精确，如果你三维打印他们将符合标准乐高组件。它们与真实物体具有相同的公差和间隙。这实际上使装配更加困难。例如，工件之间的中心距离为4mm，但单个1x1块的宽度为3.8mm。这使得它不可能面对面组装模型，它需要的中心位置被用来代替。我已经包装了两辆车分开，但如果你碰巧下载两个你可以合并目录，因为大多数零件是相同的
