军规连接器端子插拔工装工具

　　这套三维数模还原的是航空及军用电气装配场景里高频使用的端子插拔辅具，对应Daniels制造厂DAK55-4B工装，适配M81969/17-07军标圆形连接器的接触件装拆作业，在整机线束敷设、机载设备舱布线、地面雷达机柜接线、舰船电气柜检修这类需要反复拆装高密度连接器的工况中，是线束工段和外场维护班组的标配手持工具。

　　从实际使用逻辑来看，这类工具的核心作用是在不损伤连接器绝缘体、不弯折镀金接触端子的前提下，将压接好导线的插针/插孔精准送入连接器基座的锁止卡槽，或是在返修、线束改线时把已锁死的端子从基座孔位中平稳退出。普通尖嘴钳、镊子在面对军规圆形连接器的多层孔位布局时，很容易刮伤绝缘体孔壁、碰弯相邻端子的导向倒角，甚至把塑料锁片撬裂导致整只连接器报废；而专用插拔工具的工作端采用与端子尾部尺寸完全匹配的薄壁金属套筒结构，插入连接器孔位时可以恰好撑开孔内的塑料锁止卡爪，让端子沿轴向无卡滞滑入或脱出，全程不会对周边孔位的零件产生侧向挤压力。

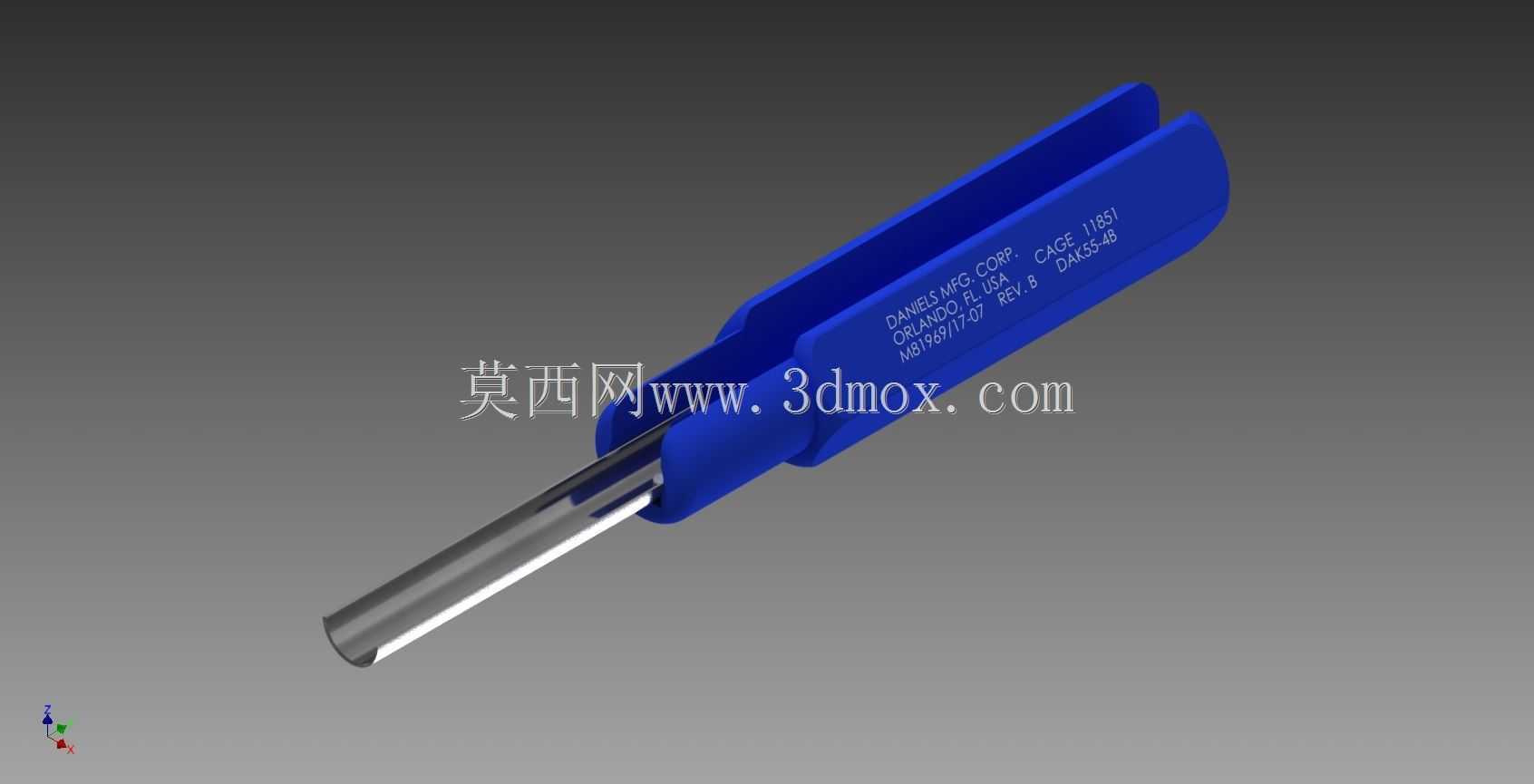

　　数模的结构拆分思路完全贴合现场操作的人机需求：握持段采用蓝色工程塑料注塑成型的长槽式手柄，外形做了贴合指腹的圆弧过渡，表面预留的标识区域直接压印零件编号、适配标准号，方便工装柜里数十款不同规格插拔工具混放时快速拣选；手柄内部做了贯通的卡槽，金属工作杆从手柄前端压入固定，尾部的开槽结构既可以减轻整体重量，也能在操作时让导线从槽内自然穿出——退针操作时导线连着端子从工具内部穿过，作业人员一只手扶住连接器外壳，另一只手握住工具施力，不需要额外拉扯导线，避免导线压接位置承受拉脱力。金属工作端采用薄壁不锈钢管加工，管口端面做了微小的导入倒角，插入连接器孔位时不会卡滞绝缘体端面，管壁厚度控制在既能撑开锁爪、又不会触碰端子接触表面的精度区间，长期使用后管口即使出现轻微磨损，也不会刮伤镀金接触层。

　　从安装边界和尺寸适配角度，这款工具针对MIL-C-5015、MIL-C-26482、MIL-C-83723系列军规圆形连接器的对应孔位设计，工作端外径和对应连接器的端子安装孔间隙控制在0.1mm左右，手柄长度按照成年人单手抓握的行程设定，在连接器尾部线束密集、操作空间狭窄的设备舱内，不需要大幅度摆动手腕就能完成轴向施力；手柄的塑料外壳绝缘属性也能在带电检测的浅操作场景下提供基础防护，避免金属工具误碰相邻带电触点。建模过程中可以重点参考手柄的包覆结构：金属杆和塑料手柄的配合采用过盈压装加侧向定位面的设计，数模里还原了手柄表面的标识刻字区域、长槽避让结构、金属杆的端部倒角，在做线束装配工位的工装三维布局、维护工具包配套建模时，这类标准工装的数模可以直接放入工具收纳柜、外场维护工具箱的装配场景中，和连接器、线束、设备机柜完成干涉校验，提前模拟实际操作时工具的摆动空间是否充足，避免产品设计阶段连接器周边预留的操作间隙不足，导致量产装配时专用工具无法垂直插入孔位，只能斜向撬压损伤零件。

　　在装配工艺规划环节，这类工具的数模还可以用来制作作业指导书的三维示意，明确不同规格连接器对应的插拔工具选型、插入深度、施力方向，对比通用工具和专用工装的操作路径差异，给新上岗的线束装配人员做可视化培训；在外场维护场景的三维仿真中，也可以把该工具纳入随机配套工具包模型，校验检修口的开口尺寸是否能让工具连同手部一同伸入作业位置，从设计源头消除装配和维护的工艺性缺陷。
