英寸参数化渐开线花键齿轮组传动结构

　　这套渐开线花键齿轮组采用英制参数体系搭建，核心面向需要精准传动比匹配的动力传递场景，在小型自动化输送线、精密进给机构、轻工设备传动箱这类对传动同步性有要求的工位中，这类带花键连接的齿轮组能省去额外的键槽加工与定位工序，装配时直接通过花键副完成周向固定，相比普通平键连接的齿轮，能承受更大的交变扭矩，同时减少键槽带来的应力集中问题，在频繁正反转的传动工况下使用寿命更稳定。

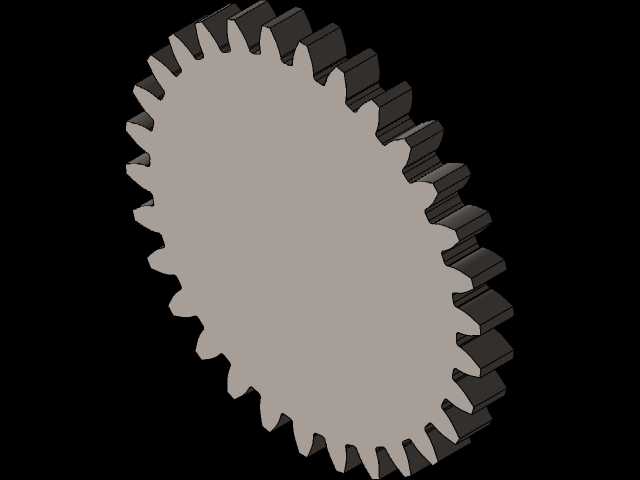

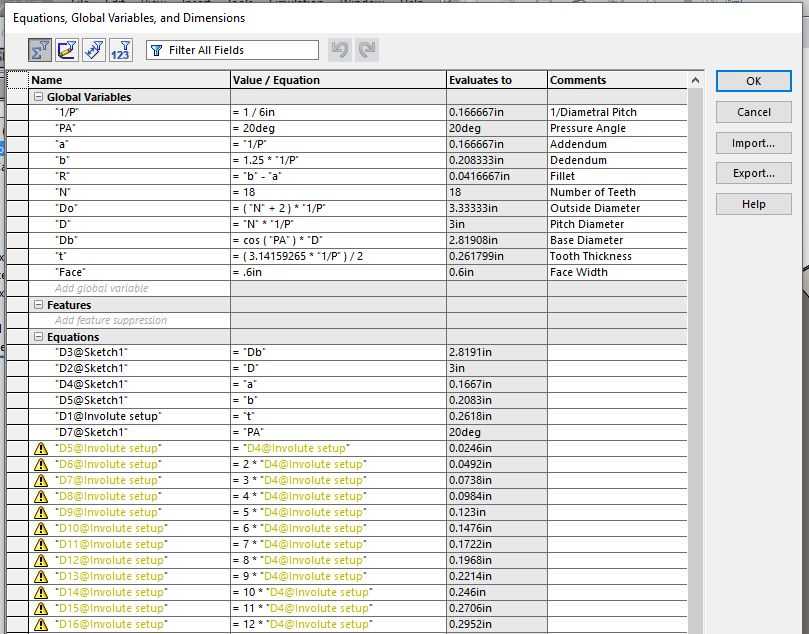

　　设计过程中优先考虑了参数迭代的便利性，将齿数、径节、压力角这几个核心影响齿轮啮合特性的参数设置为全局可变量，设计人员调整参数时不需要逐个修改齿廓草图、阵列特征、装配配合，只需要修改对应全局变量的数值，就能同步更新大小齿轮的齿形、齿厚、中心距参数，不过调整齿数时需要控制单次修改的增量幅度，因为齿廓渐开线的生成方程和花键的定位参考存在关联参考，单次齿数调整幅度过大容易出现特征重建失败的问题，这也是参数化齿轮设计中普遍需要注意的细节，尤其是带花键结构的齿轮，花键的分度圆需要和齿轮分度圆保持同轴度约束，参数变更时需要同步校验花键齿和齿轮齿的位置对应关系。

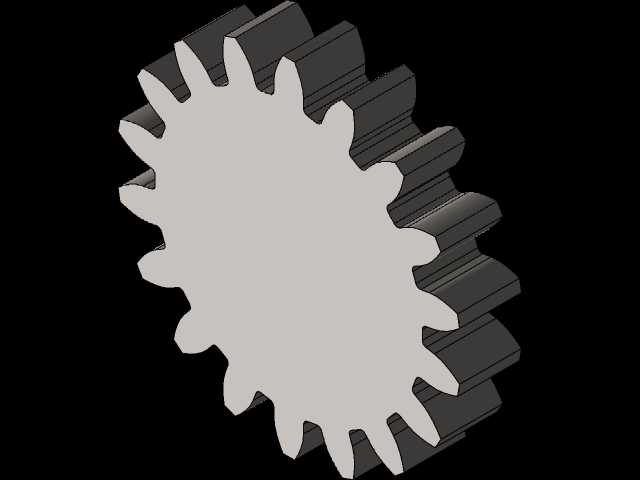

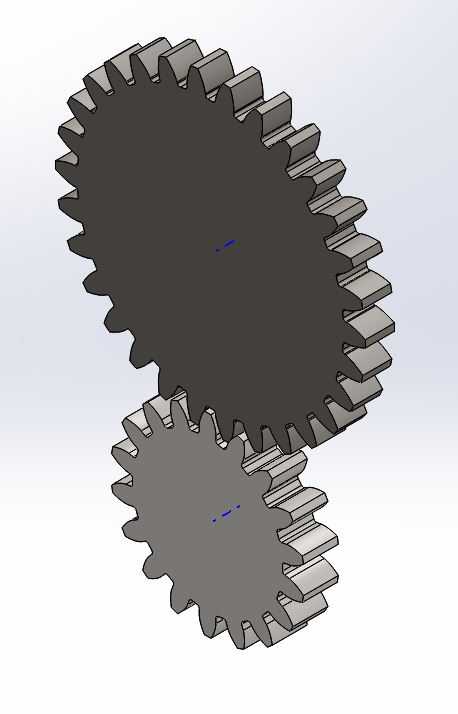

　　从结构特性来看，这套齿轮组的大小齿轮采用完全定义的啮合配合，齿侧间隙按照英制齿轮的标准传动预留，装配时不需要额外调整齿面啮合位置，导入装配体后可以直接用于运动仿真，验证传动比是否符合设计要求。花键部分采用齿宽对中的定位方式，避免了花键底部和基准圆直接对齐带来的过定位问题，实际加工时这种对中方式的加工难度更低，普通滚齿设备就能完成花键和齿轮齿形的一次装夹加工，减少二次装夹带来的形位公差误差。

　　实际选型应用时，需要注意安装边界的尺寸约束：大齿轮的齿顶圆、齿宽尺寸要和传动箱的内腔预留足够的安全间隙，小齿轮的轴伸端花键要和配合的轴类零件花键参数保持一致，包括径节、压力角、齿数这些核心参数不能出现偏差，否则装配时会出现卡滞、齿面受力不均的问题。传动比的匹配上，这套齿轮组默认的传动比是按照大小齿轮的齿数比设定的，如果需要调整传动比，修改齿数后要重新校验中心距是否和箱体的轴承安装位匹配，避免出现中心距偏差导致的齿面干涉或者侧隙过大问题。

　　在设备维护层面，这种渐开线花键齿轮组的润滑要求和普通直齿轮一致，采用脂润滑或者油润滑都能满足工况需求，因为花键连接的同轴度更好，传动过程中的径向跳动更小，齿面的磨损会比平键连接的齿轮更均匀，长期运行的传动精度保持性更好。需要注意的是，花键配合面要做好防锈处理，长期停机时如果花键副出现锈蚀，拆卸维护的难度会比平键连接更高，所以装配时可以在花键接触面涂抹少量防锈润滑脂，既不影响扭矩传递，也能避免锈蚀卡滞。

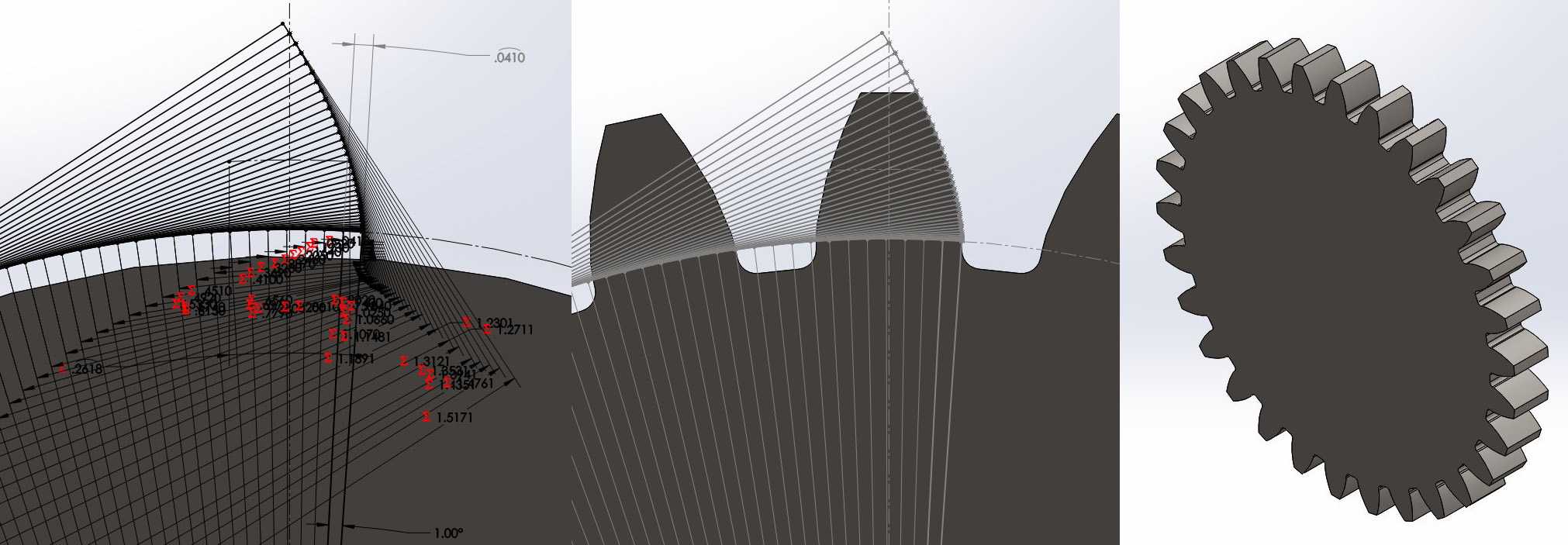

　　从建模逻辑来看，这套齿轮组的齿廓生成采用标准渐开线方程，齿根过渡曲线按照英制齿轮的齿根圆角标准绘制，避免齿根应力集中导致的轮齿断裂问题，花键部分的齿形同样采用渐开线齿廓，和齿轮齿形保持相同的基准轴，装配时的旋转配合直接绑定在基准轴上，不需要额外添加辅助参考，运动仿真时可以直接添加马达驱动，模拟真实的传动过程，验证是否存在齿面干涉、传动卡滞的问题，对于需要快速迭代传动方案的设计人员来说，这种参数化的齿轮组能大幅减少重复建模的工作量，只需要调整核心参数就能快速生成符合设计要求的齿轮副，不需要从零开始绘制齿廓、搭建特征关系。
