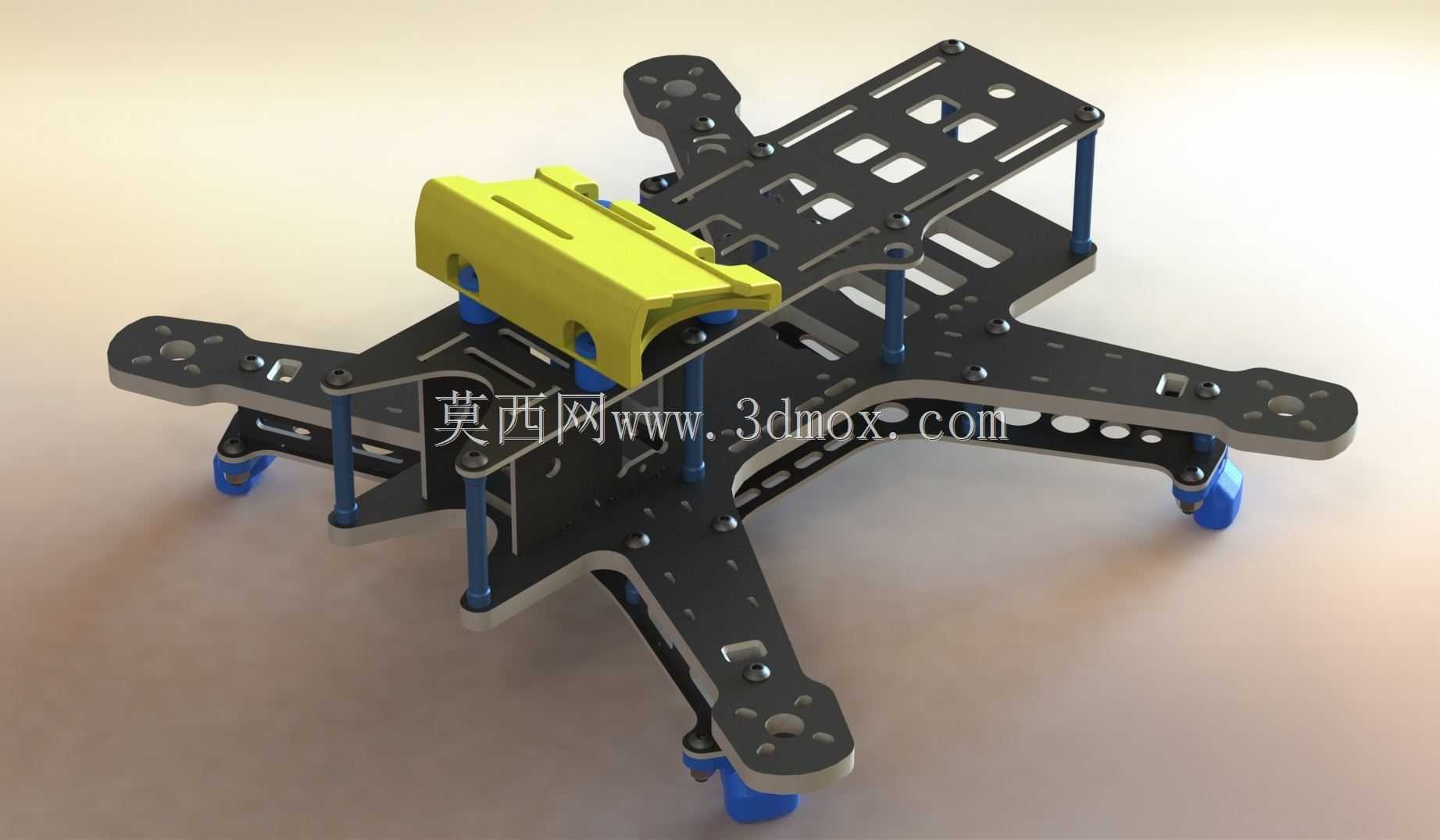

G10玻纤材质250轴距四旋翼飞行机架

这款250轴距四旋翼机架是面向FPV穿越飞行、近景航拍作业场景开发的飞行载具主体结构，能够适配日常休闲飞行、低空竞速、小范围场地航拍巡检等多种使用需求，作为小型多旋翼飞行器的核心承载结构，它需要为动力系统、飞控模块、图传设备、摄像装置、供电电池提供稳定可靠的安装基准，同时兼顾飞行过程中的抗冲击性能与轻量化需求，保障飞行操控的灵活性与结构耐用性。

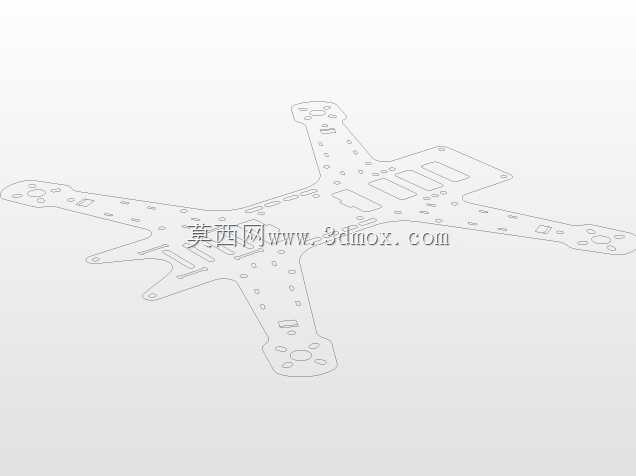

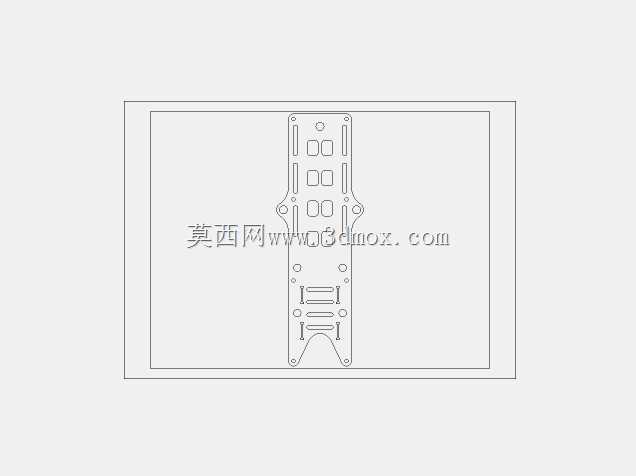

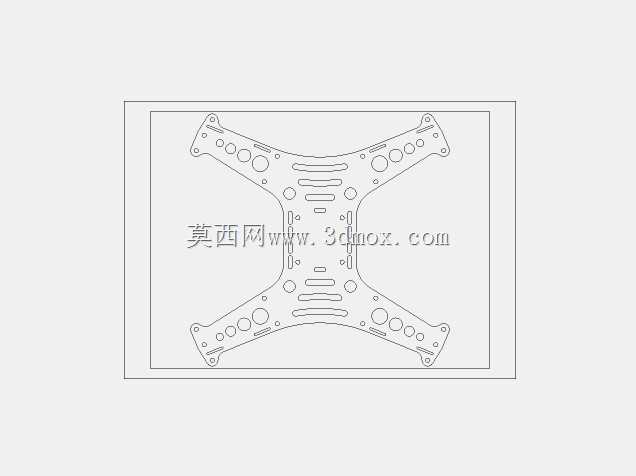

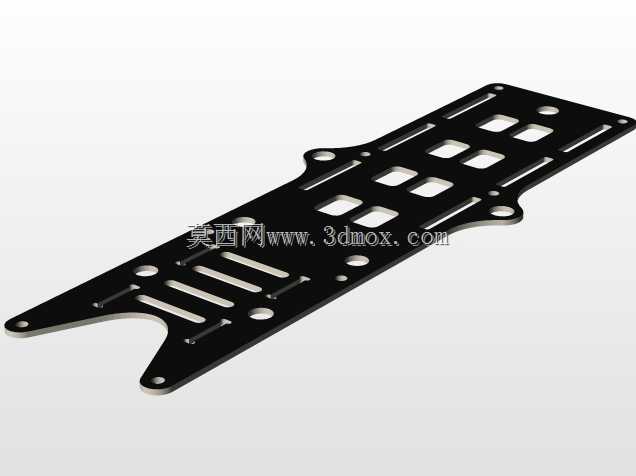

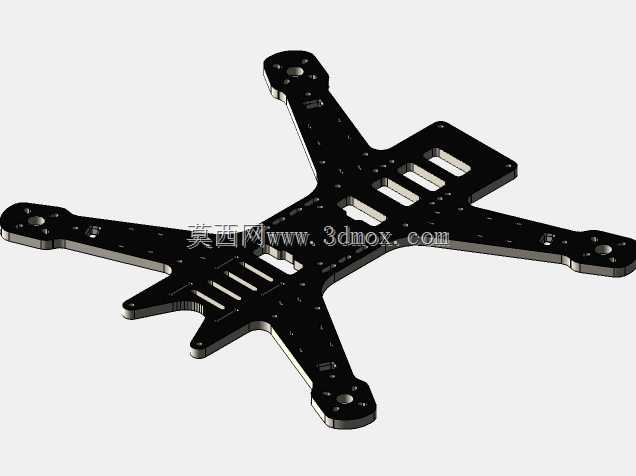

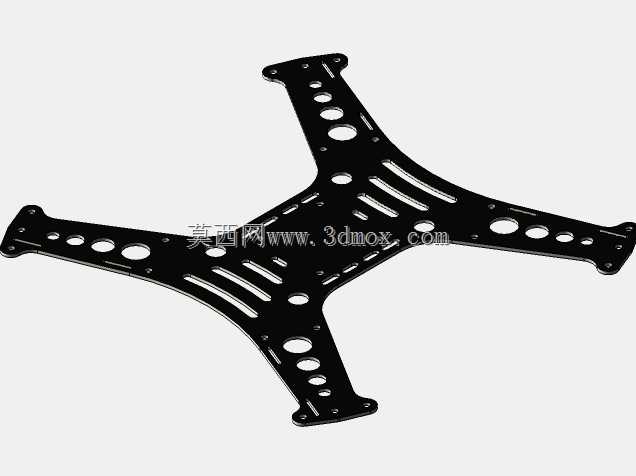

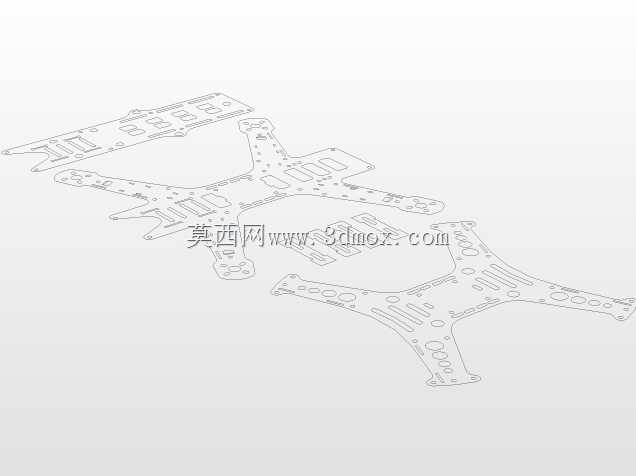

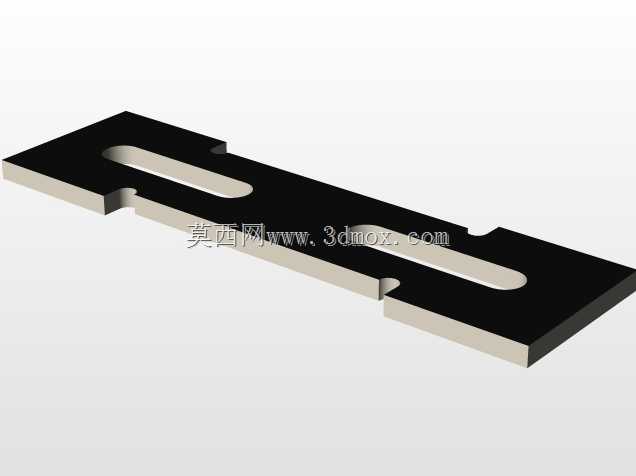

在材料选型上，机架主体采用G10环氧玻纤板材或碳纤维板材加工成型，设计阶段提供了3mm、4mm、5mm三种不同厚度的主体板件选项，使用者可以根据自身的飞行风格灵活选择：偏向竞速飞行的场景可以选用更薄的板件降低整机重量，提升动力响应速度与机动灵活性；偏向复杂场地练习、易发生碰撞的使用场景可以选用更厚的板件，提升机架整体的结构强度，降低炸机后的结构损坏概率。除主体承力板件外，机架其余辅助结构采用1.5mm厚度的板材加工，通过框架式的结构设计实现防护功能，在尽可能降低结构重量的同时，为飞控、电调等核心电子元件提供侧向防护，避免飞行过程中碰撞异物直接损伤电子部件。

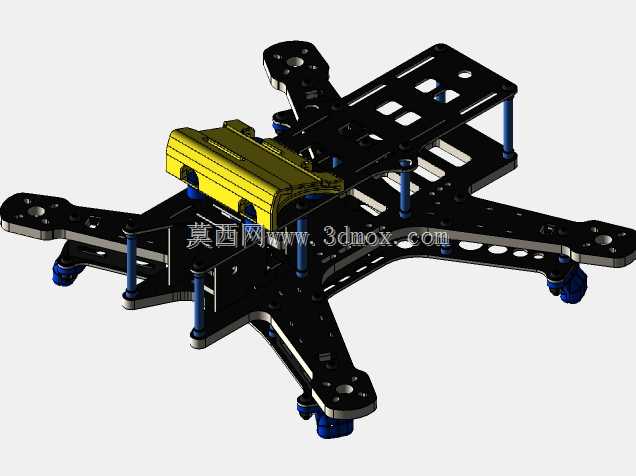

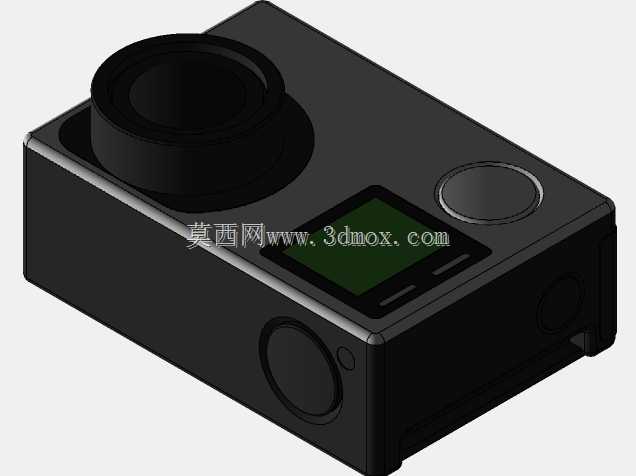

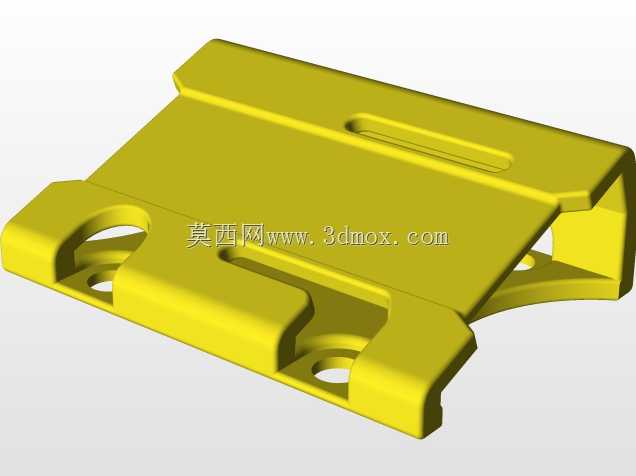

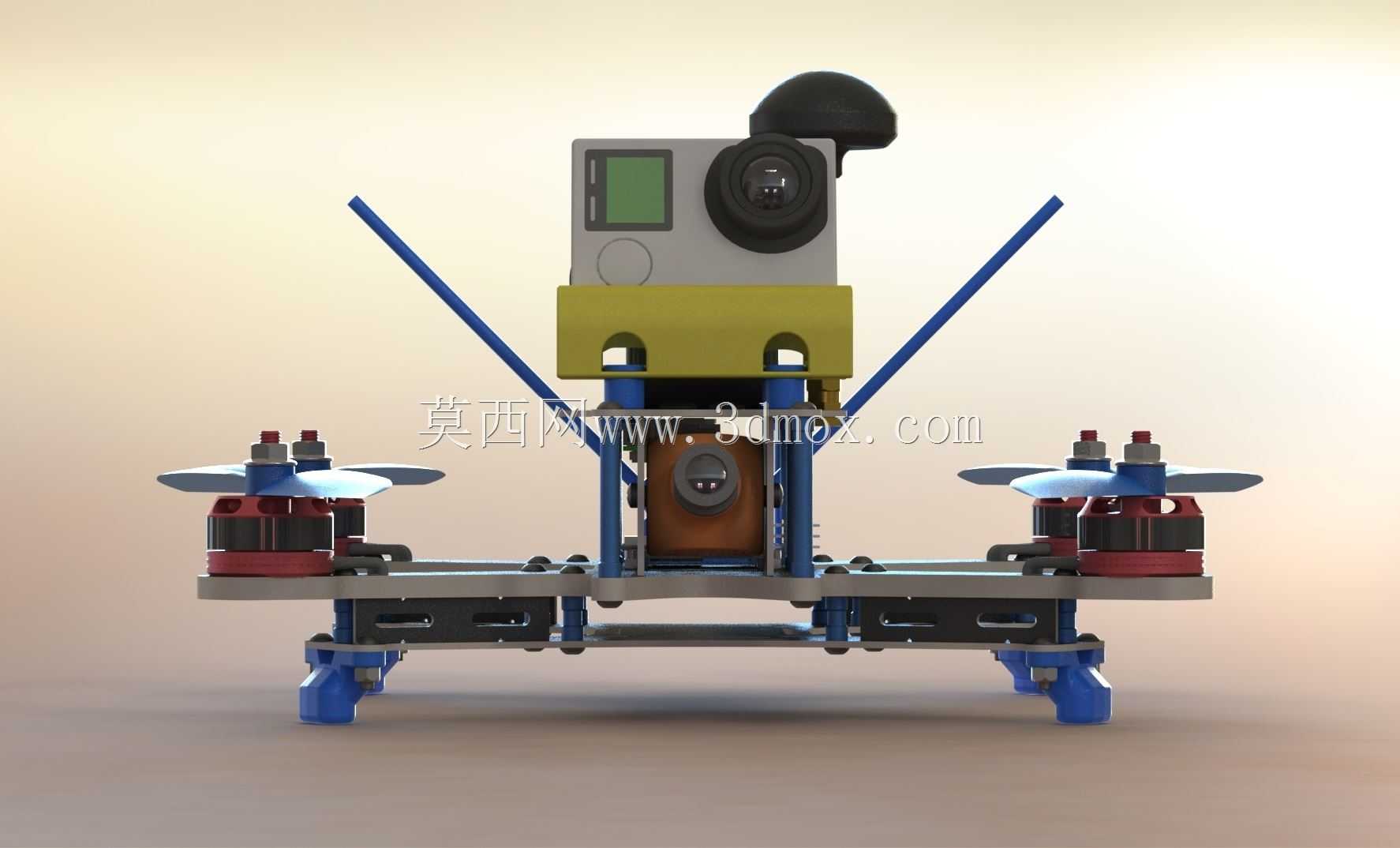

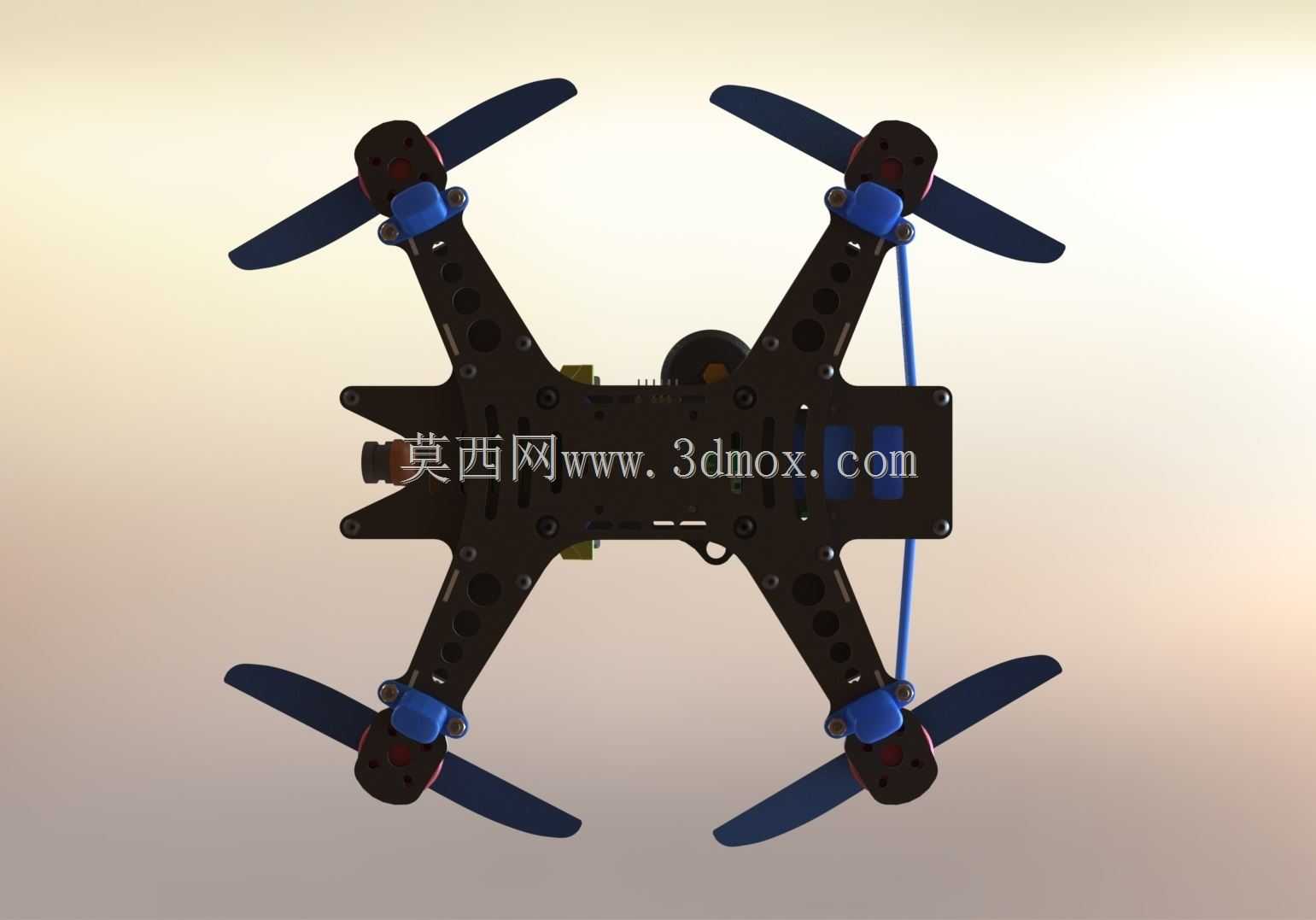

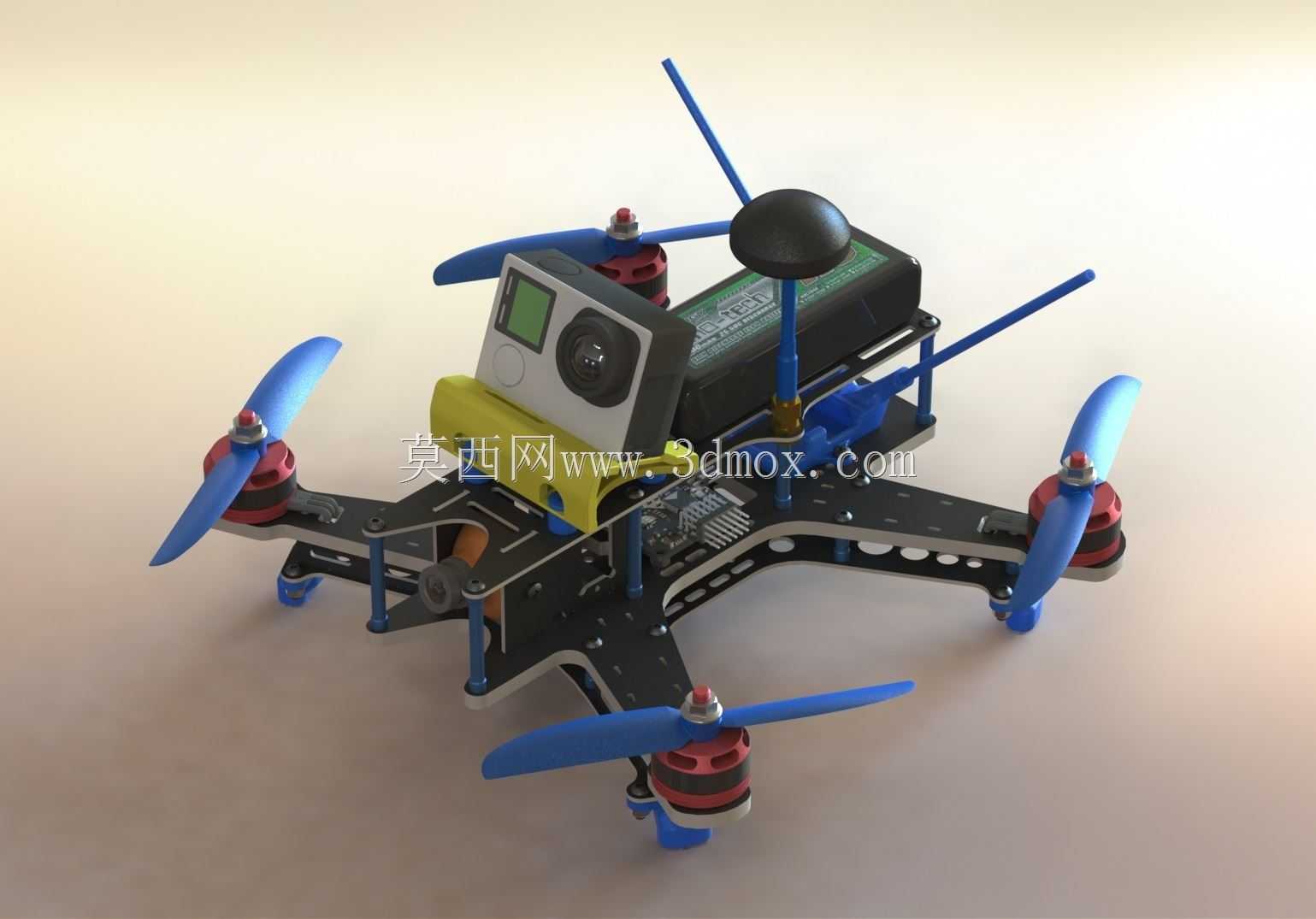

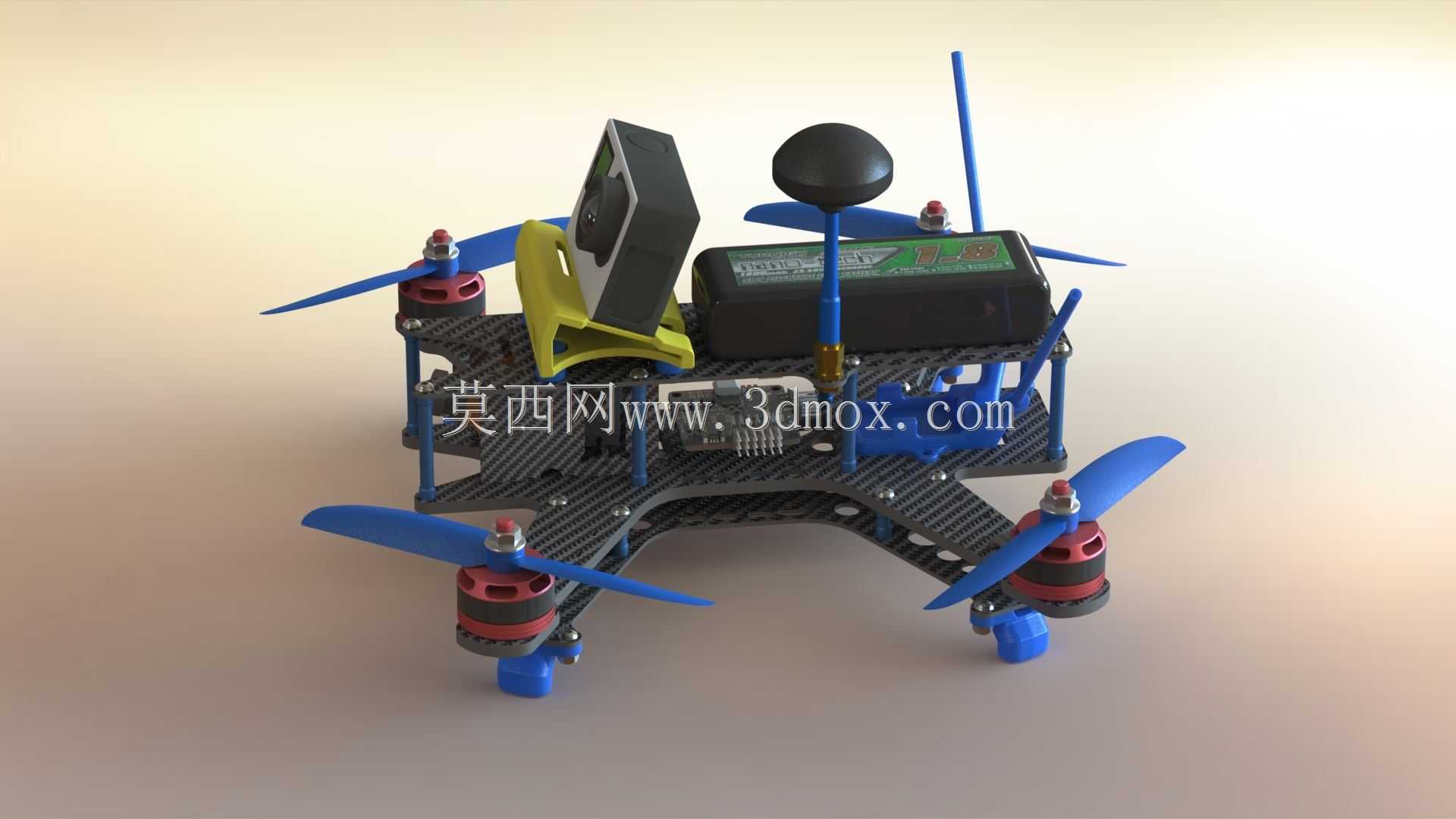

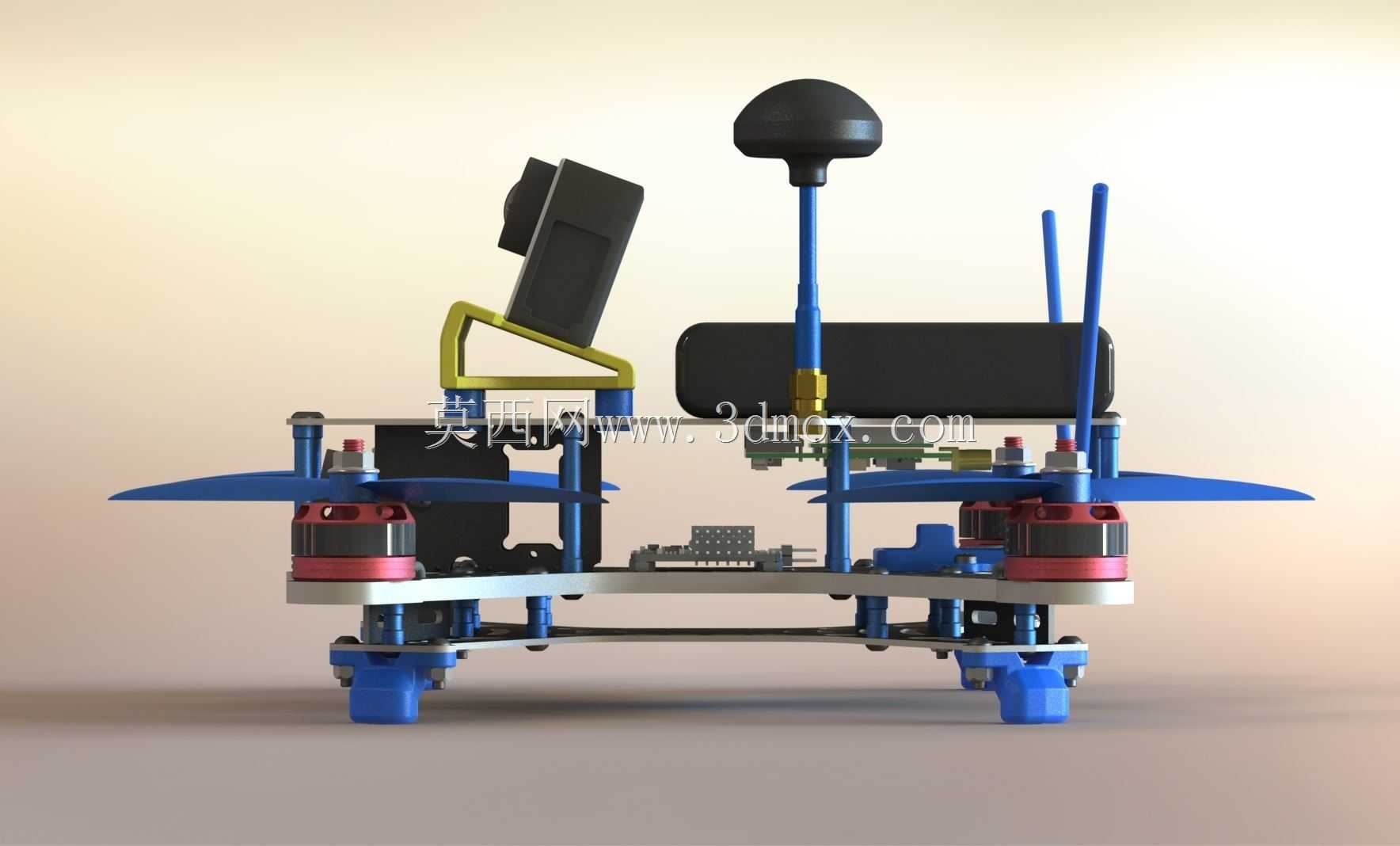

结构设计上，机架采用经典的X型四旋翼布局，250mm的对角电机轴距属于小型穿越机的黄金尺寸区间，既能够搭载足够功率的动力系统保障飞行推力，也能维持较小的整机外形尺寸，适合在林间、楼宇间隙等狭窄空间内穿行。机架前后臂位置预留了LED灯条的安装位，使用者可以根据需求加装高亮LED灯条，在光线不足的环境下飞行时能够清晰辨识飞行器的飞行朝向，提升低空飞行的方位判断准确性，降低视线不佳导致的碰撞风险。机架前部专门设计了运动相机安装座，能够以20度的预设仰角固定GoPro Hero4类型的运动相机，这个安装角度经过飞行姿态适配，在飞行器以常规巡航倾角向前飞行时，相机能够保持接近水平的拍摄视角，获得平稳的航拍画面，无需额外调整相机角度即可获得良好的拍摄视野。

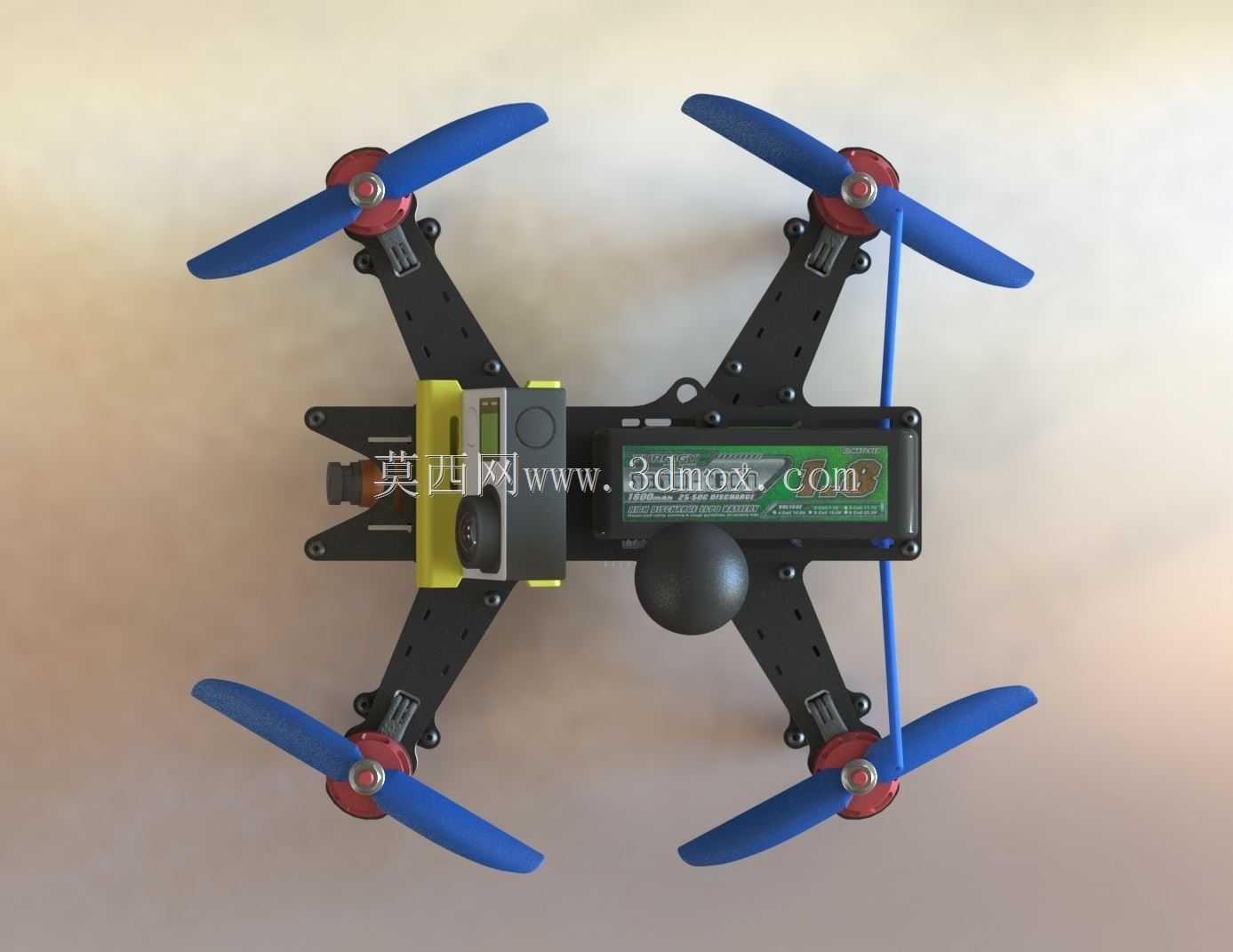

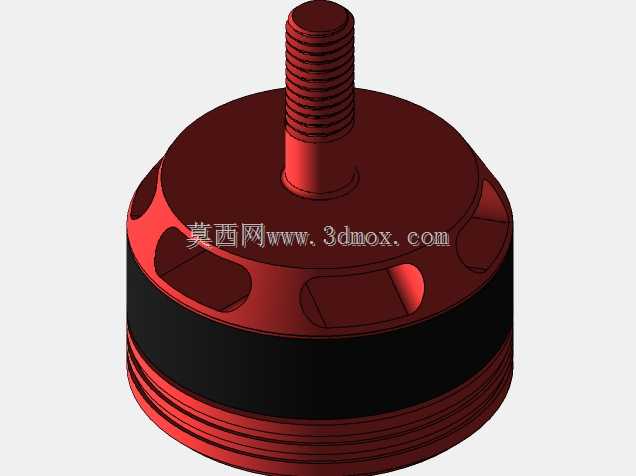

安装边界方面，机架的电机安装位适配标准22系列穿越机电机的安装孔距，电调可以直接叠层安装在机臂下方或者中心板夹层内，飞控板安装区域预留了标准30.5mm见方的飞控安装孔位，能够兼容市面上绝大多数主流的迷你飞控与图传发射模块，电池安装区域预留了足够的绑带穿槽，能够适配2S到4S规格的锂聚合物电池，整机装配完成后可以根据搭载的设备重量调整电池安装位置，将整机重心调整至机架几何中心位置，保障飞行操控的手感一致性。机架的起落部分采用一体化的机臂末端延伸结构，无需额外加装起落架即可在降落时为底部的电子元件提供离地间隙，降低降落时的冲击对设备的影响，同时减少额外零件带来的重量增量与风阻影响。
