立式铝合金数控铣削加工设备结构设计

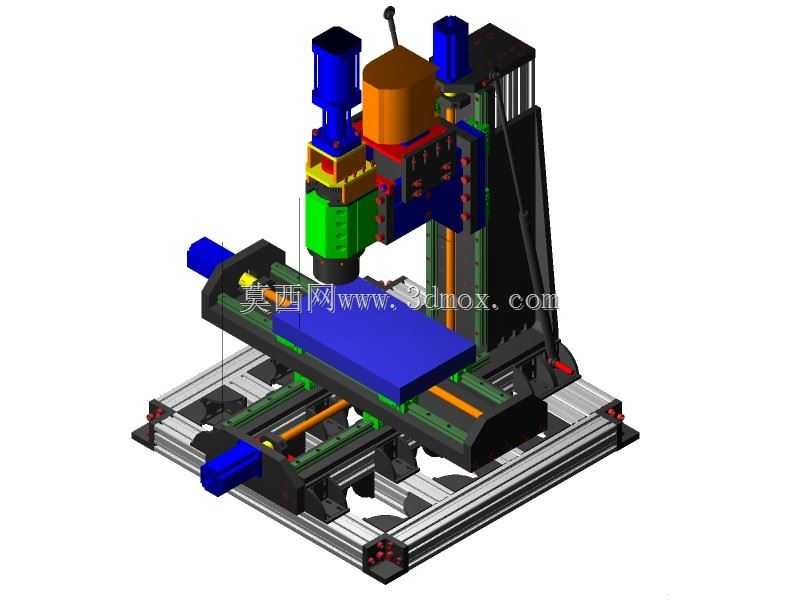

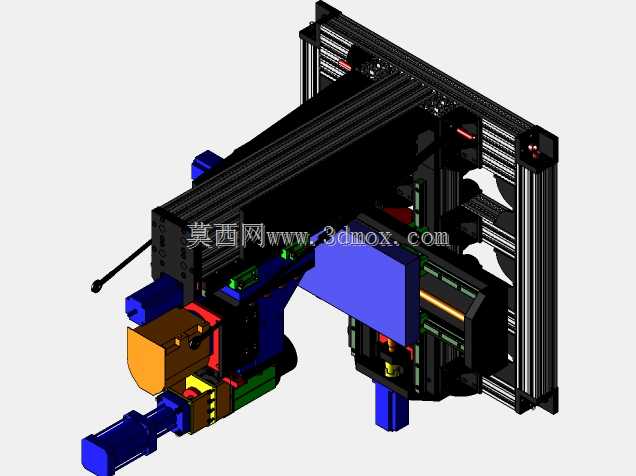

这款立式铣削加工设备主要面向铝合金零部件的精密加工场景，在消费电子结构件、汽车轻量化铝制配件、小型五金铝件的批量加工领域有着广泛应用，能够完成平面铣削、沟槽加工、钻孔镗孔、复杂曲面成型等多道加工工序，适配中小尺寸铝合金工件的全工序加工需求，可有效降低铝件加工过程中的变形问题，保障加工面的光洁度与尺寸精度。设备采用立式龙门框架式的整体结构设计思路，底座采用工业铝型材搭配加强筋结构拼接而成，兼顾结构刚性与组装便捷性，能够承载加工过程中的切削振动，避免机身共振导致的加工纹路瑕疵。主轴部分采用多轴联动布局，垂直方向主轴搭载高速切削动力头，可适配不同规格的铣削刀具，水平方向设置双轴进给机构，X、Y轴采用线性导轨搭配滚珠丝杠的传动组合，能够实现平稳的低速进给与快速空程移动，保障进给精度的同时缩短非加工行程耗时。Z轴主轴箱设置有配重平衡结构，配合垂直导轨实现主轴的稳定上下进给，避免主轴下坠带来的加工尺寸偏差。工作台采用加宽加厚的高强度平台设计，可适配通用工装夹具的安装，能够装夹不同外形的铝合金毛坯工件，工作台的安装边界预留了标准T型槽与夹具定位孔位，无需额外改造即可快速适配常规平口钳、气动夹具等装夹工具。设备的走线与传动部件均做了防护设计，可阻挡铝屑切削液进入传动导轨内部，延长设备维护周期，整体结构紧凑，占地面积较小，既可以用于小型加工车间的批量生产，也可用于实训教学场景的设备结构演示与加工操作练习，各部件的装配间隙经过合理优化，既保障传动部件的运行顺畅，又能控制加工过程中的窜动误差，保障铝合金工件的加工精度稳定控制在合理公差范围内。
