潜水呼吸用DIN接口一级调节器结构设计

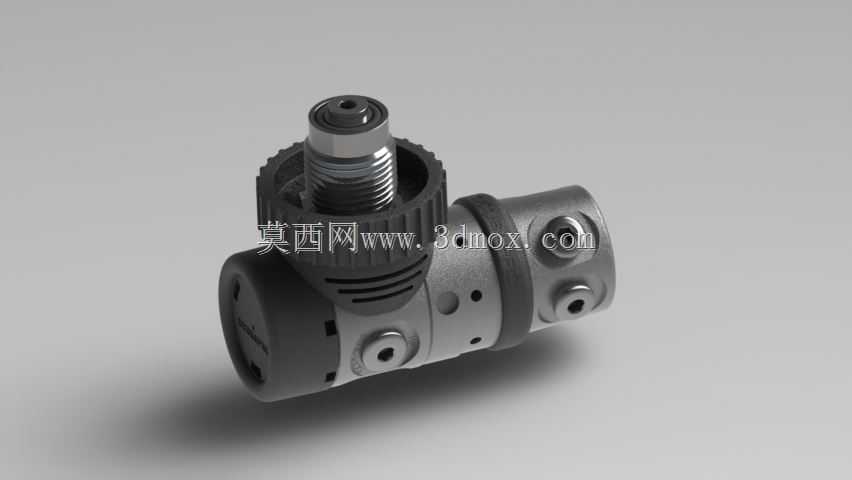

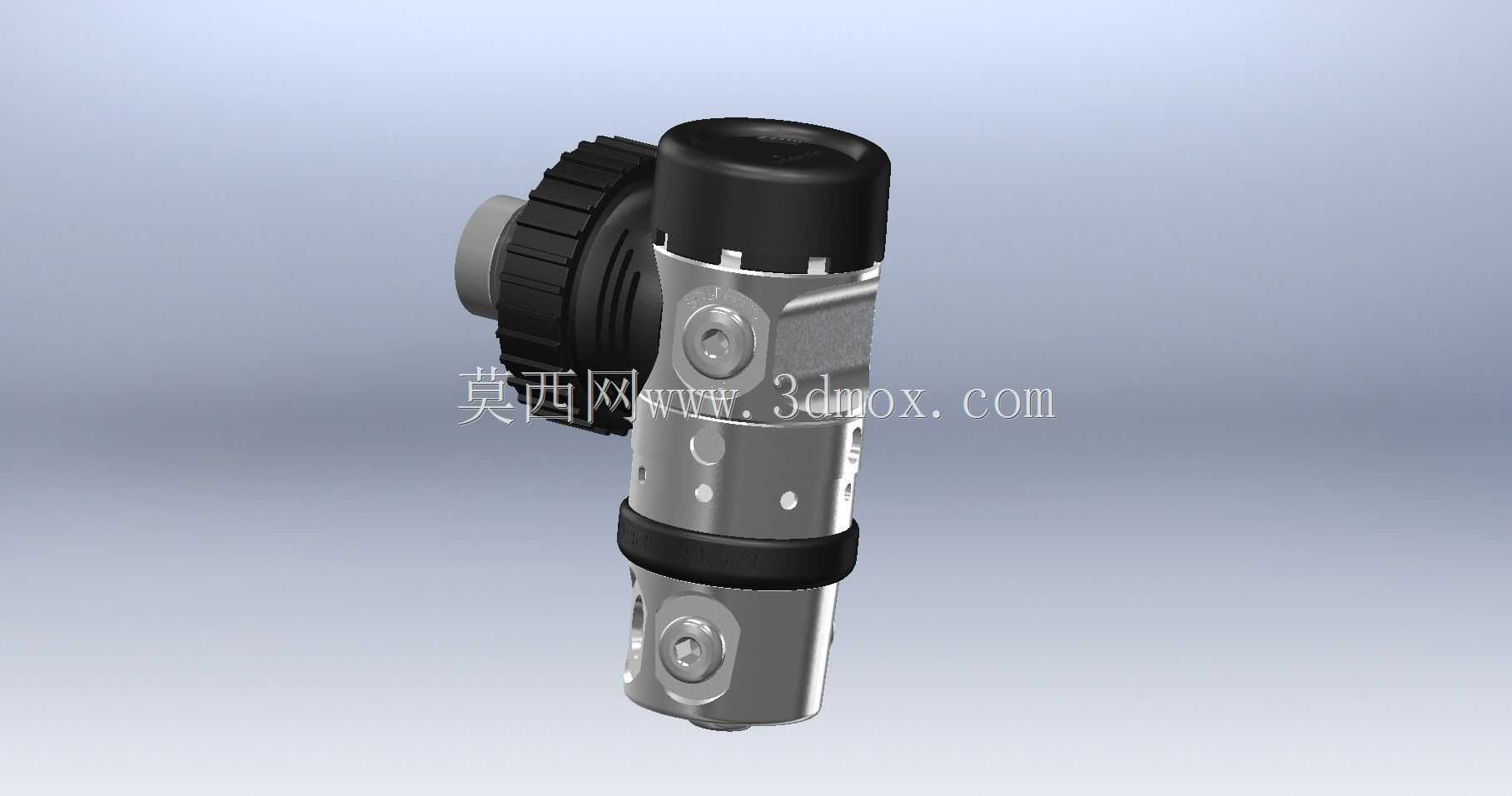

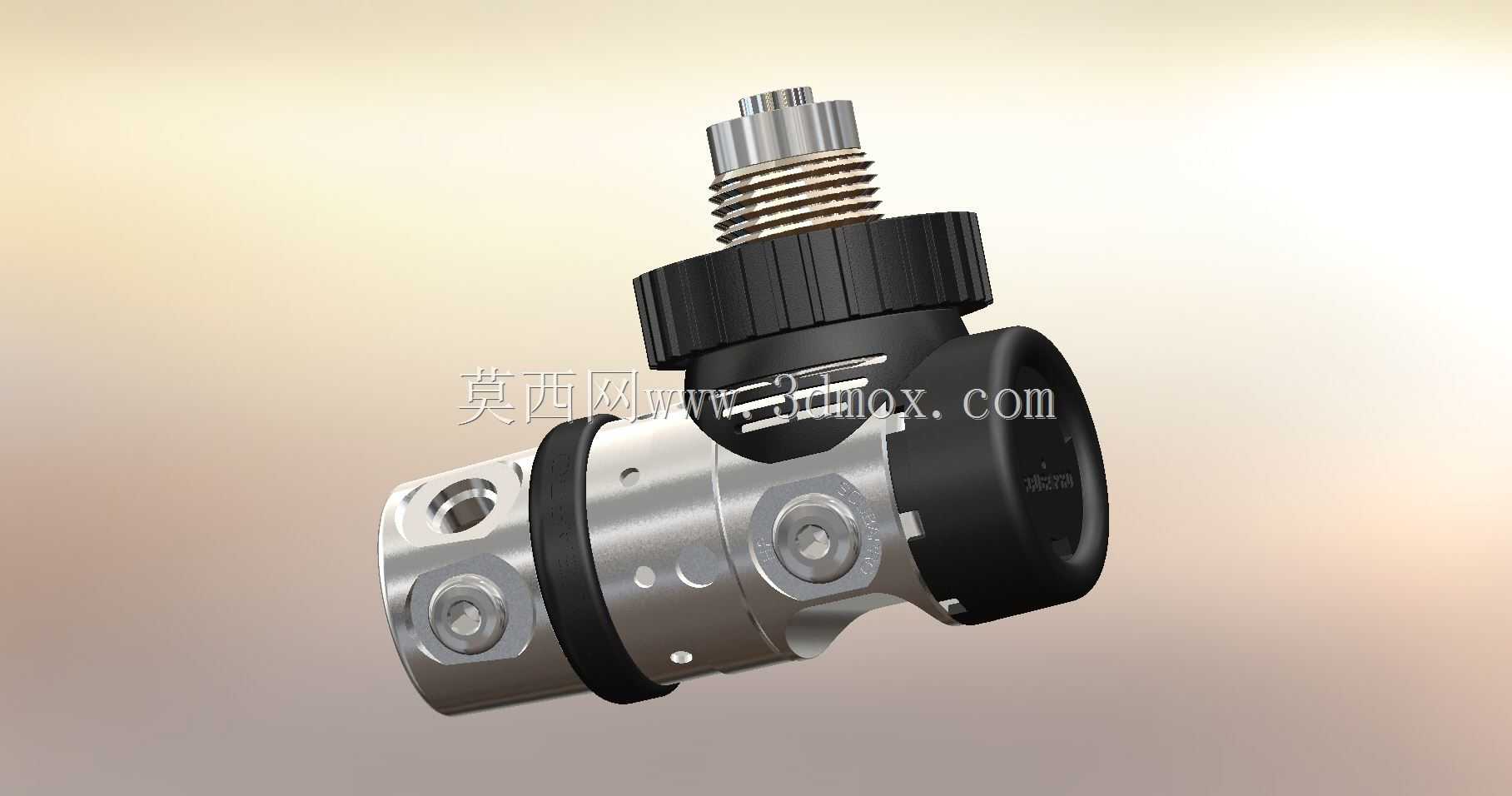

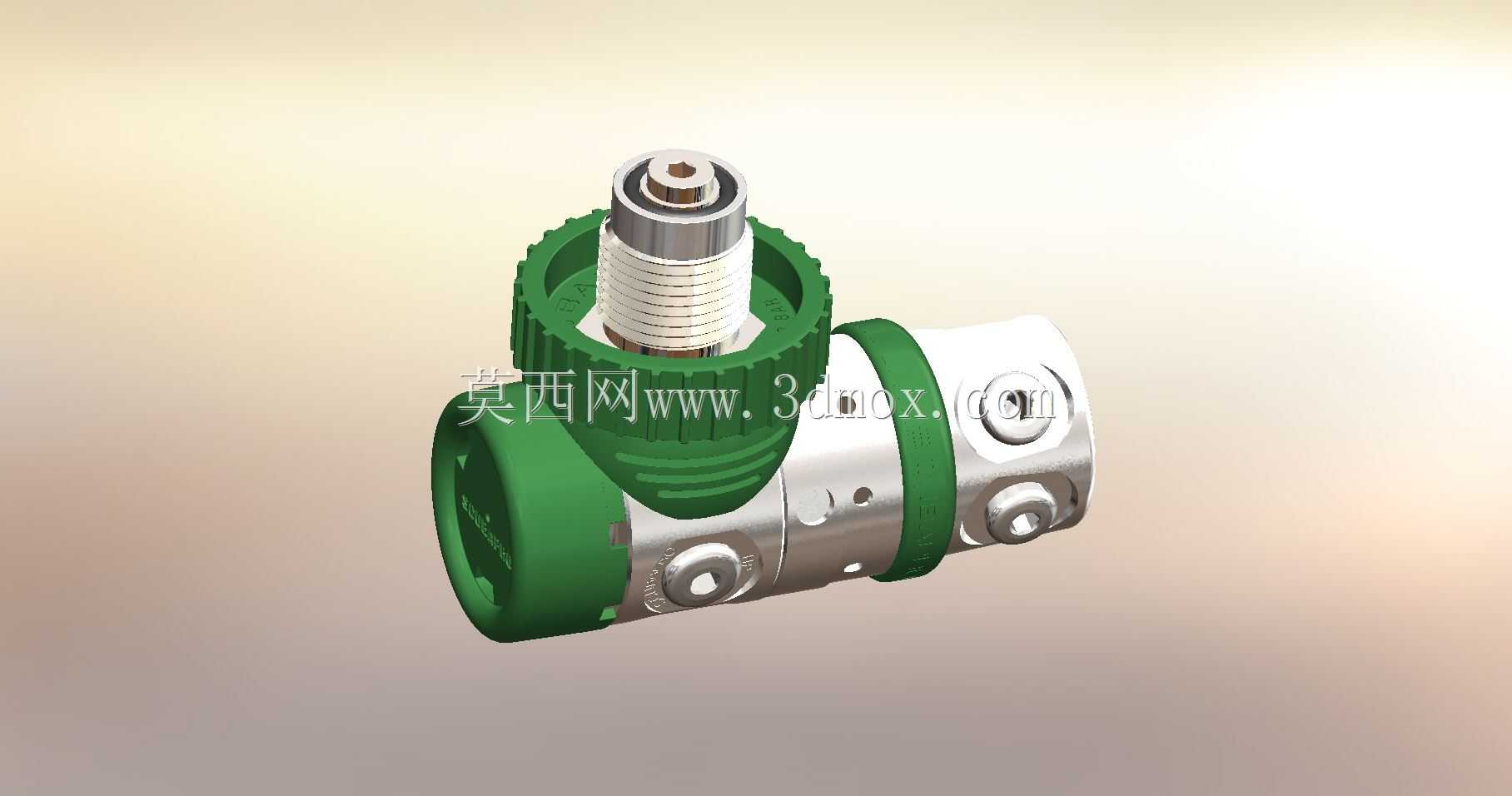

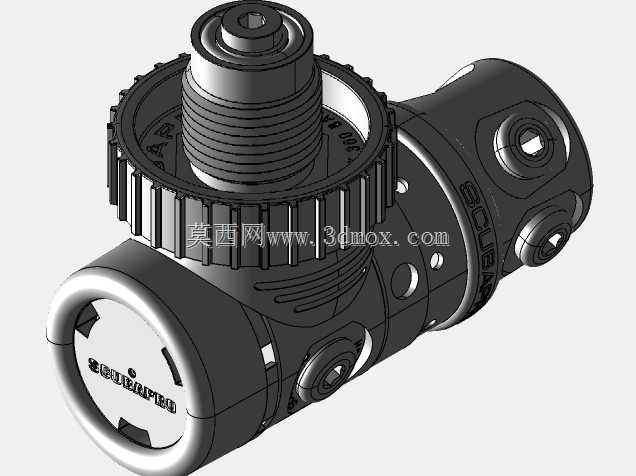

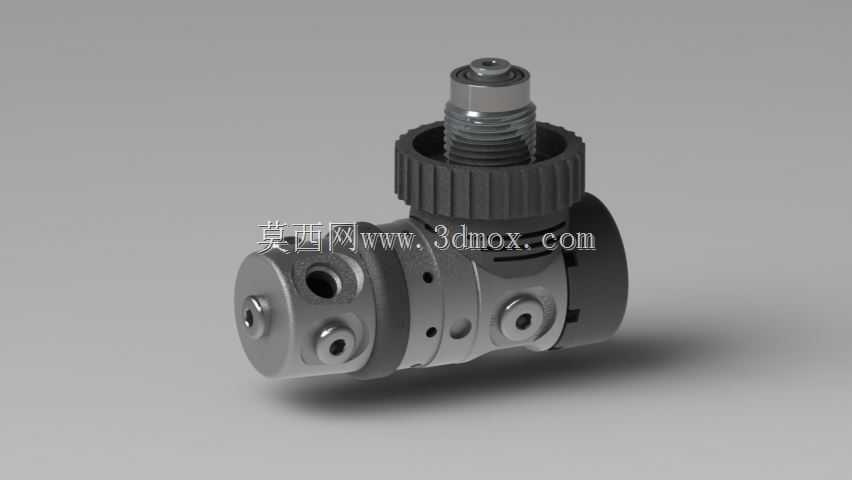

该款DIN接口一级调节器是水肺潜水装备系统中的核心压力转换部件，主要应用于休闲潜水、技术潜水、工程潜水等各类水下作业场景，承担着将高压气瓶内存储的压缩空气降压至稳定中压、并向二级呼吸阀持续输送适配呼吸压力气体的核心作用，是保障潜水人员水下呼吸安全的关键功能部件。从实际使用场景来看，该调节器适配标准DIN制式高压气瓶接口，相比传统卡扣式接口具备更高的连接密封性与承压能力，能够适配更高压力的潜水气瓶，满足大深度潜水、长时间潜水作业的供气稳定性需求，可在淡水、海水等不同水下环境中稳定工作，适配不同温度、不同水压的复杂水下工况。从功能特性来看，该调节器集成了高压进气接口、中压输出端口、高压残压表输出端口等多通路结构，内部设置平衡式压力调节结构，能够在气瓶压力持续下降的过程中始终保持稳定的中压输出值，避免出现供气压力波动导致的呼吸阻力变化，同时设置有过载泄压结构，当内部压力超出安全阈值时可自动泄压，保障装备使用安全。从设计思路来看，整体结构采用紧凑化集成布局，将压力调节腔室、气路通道、连接接口整合在极小的空间范围内，尽可能降低调节器的整体体积与重量，减少潜水员水下携带的负重与水流阻力；外部调节旋钮采用防滑滚花结构设计，即便潜水员佩戴厚质潜水手套也可轻松完成接口的旋紧与拆卸操作；主体外壳采用耐海水腐蚀的金属材质加工，配合多道密封结构设计，能够长期耐受高盐、高湿的水下环境，避免出现腐蚀漏气问题。从外形尺寸与安装边界来看，该调节器整体采用偏心式布局结构，进气接口位于结构上部，输出接口分布于主体侧方，安装后不会与气瓶阀、背架结构产生干涉，整体径向尺寸控制在合理范围内，不会突出过多导致水下剐蹭礁石或其他障碍物，各输出接口的位置布局充分考虑了中压管、残压表管的走线方向，避免管路出现过度弯折影响气流通畅，接口螺纹采用标准DIN制式规格，可与市面上同规格的潜水气瓶、呼吸管路实现通用互换，无需额外定制转接配件即可完成整套呼吸回路的组装。
