带传动齿轮轴的手动式钻夹头结构设计

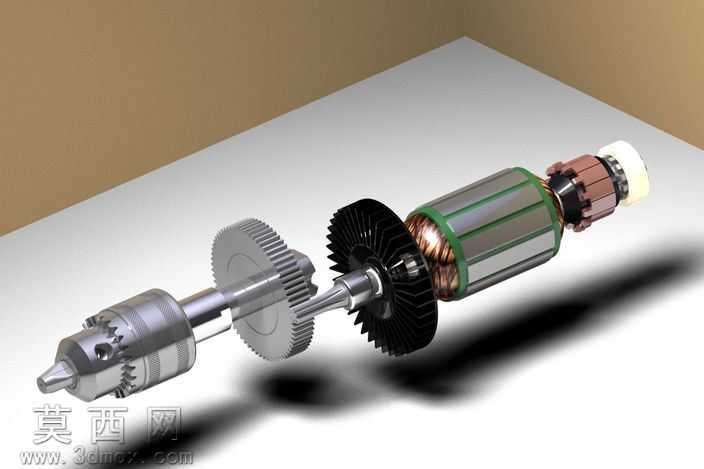

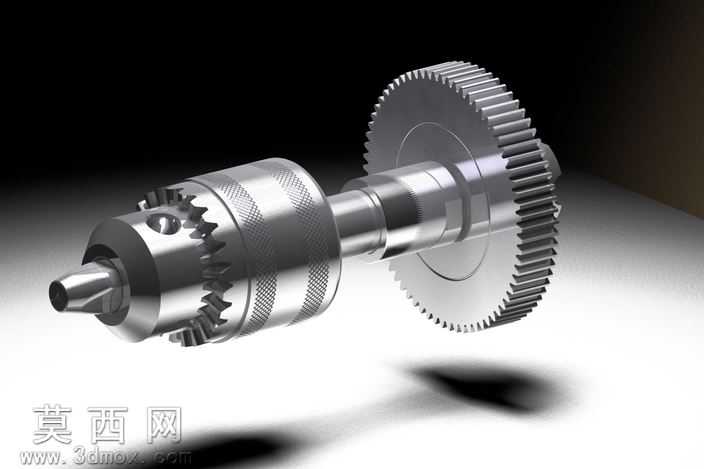

本作品为钻夹头配套传动齿轮轴的一体化三维结构设计，建模阶段严格遵循机械加工的公差配合标准，对钻夹头的夹持爪、锁紧套、滚花纹理、内部传动齿槽，以及配套齿轮轴的阶梯轴段、传动齿轮、定位轴肩等结构进行1:1等比例还原，所有特征尺寸均匹配通用台钻、手持钻具的安装接口规范。建模过程中优先采用参数化特征构建方式，对钻夹头的三爪同步进给结构做了装配约束模拟，可直观展示夹爪随锁紧套转动实现径向收放、夹持不同直径刀具的运动逻辑，齿轮轴与钻夹头尾部的连接段采用标准莫氏锥度配合设计，还原了实际装配中的过盈定位逻辑，齿轮部分的齿形参数按照标准渐开线圆柱齿轮规范绘制，齿顶高、齿根圆角、齿向公差均符合通用传动件的设计要求。材质渲染阶段针对不同部件的实际加工材质做了区分：钻夹头主体、夹爪、锁紧套采用淬硬合金钢材质，渲染时添加了金属磨砂纹理与细微的切削加工痕迹，还原金属零件经表面发黑处理后的哑光金属质感，边缘处做了轻微的倒角高光处理，体现精密机加工零件的棱边工艺；传动齿轮轴部分采用调质45号钢材质，轴段表面做了磨削加工的亮面金属效果，齿轮啮合面添加了细微的接触磨损痕迹，提升模型的真实感。设计思路上围绕钻削加工的实际使用场景展开，重点优化了夹爪的夹持受力结构与齿轮传动的同轴度，保证钻夹头在高速旋转时的跳动公差控制在合理范围内，齿轮与轴的一体化设计减少了装配环节的累积误差，提升传动稳定性，整体结构可直接用于机床附件的结构教学、钻削设备的装配模拟以及相关零部件的二次开发参考，完整还原了手动钻夹头与传动齿轮轴配合的全部结构细节，无特征缺失与结构错误。
