手持电钻内部结构完整三维设计

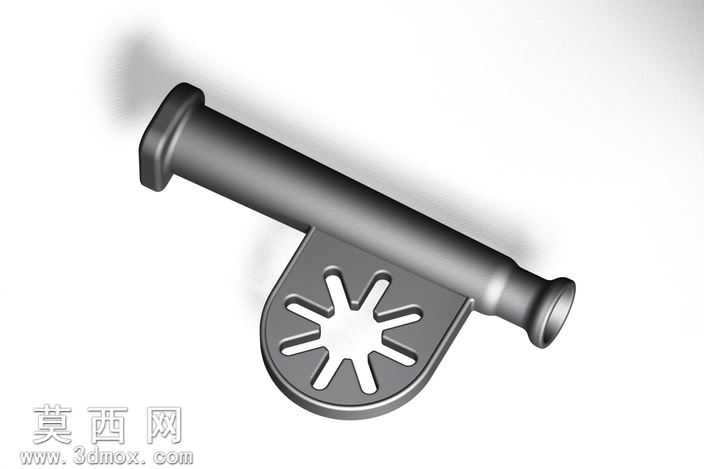

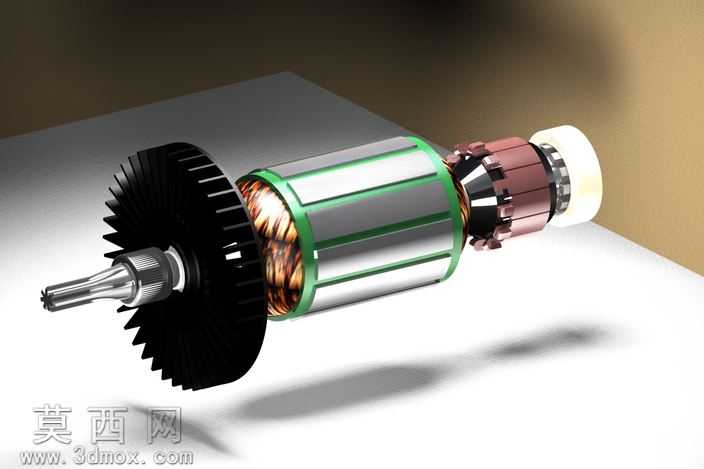

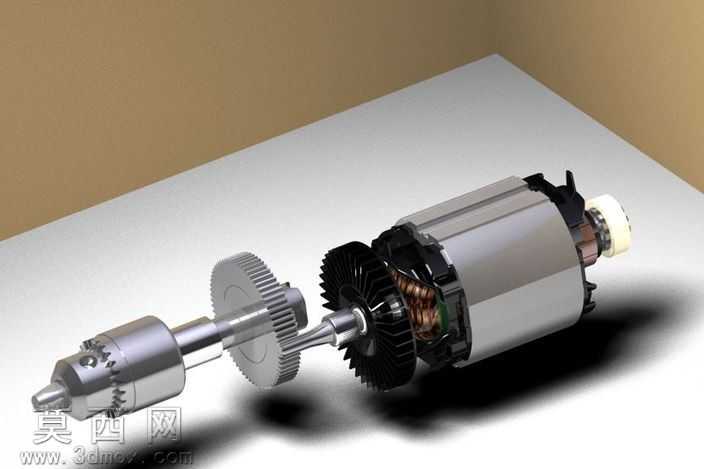

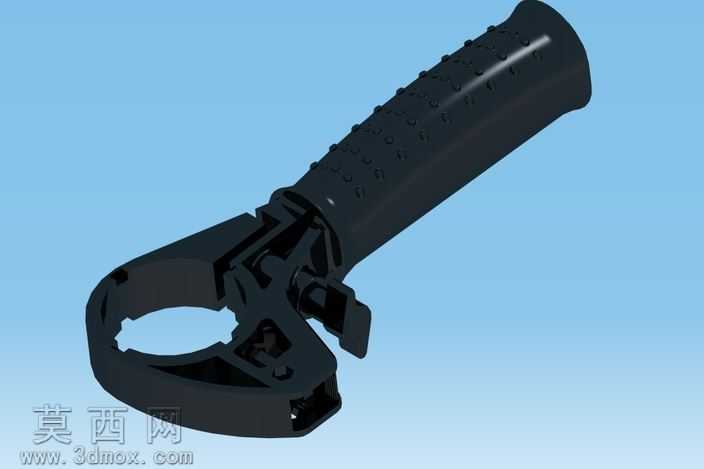

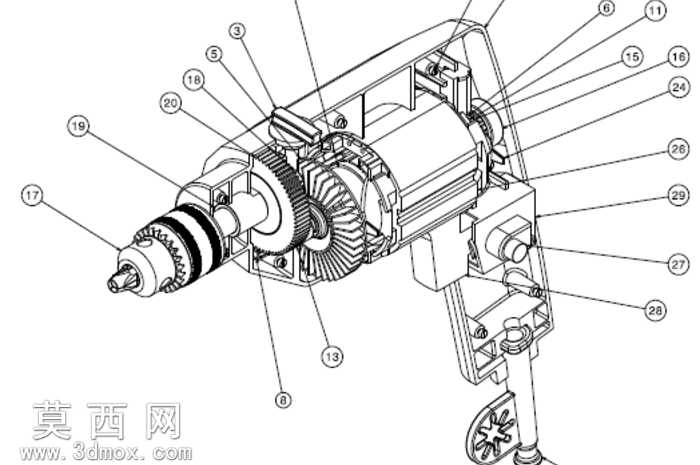

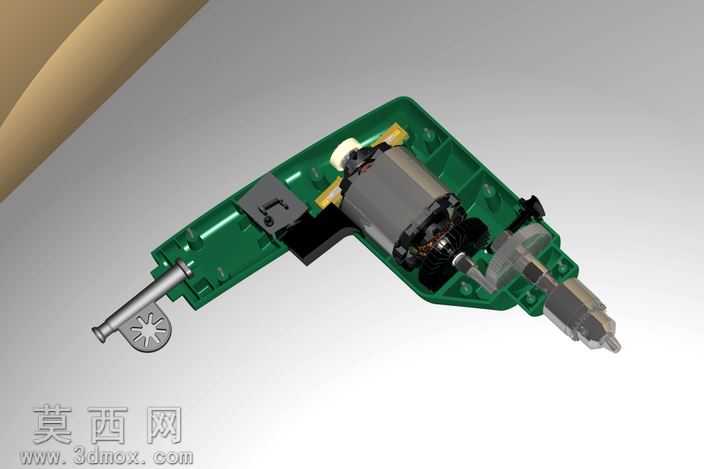

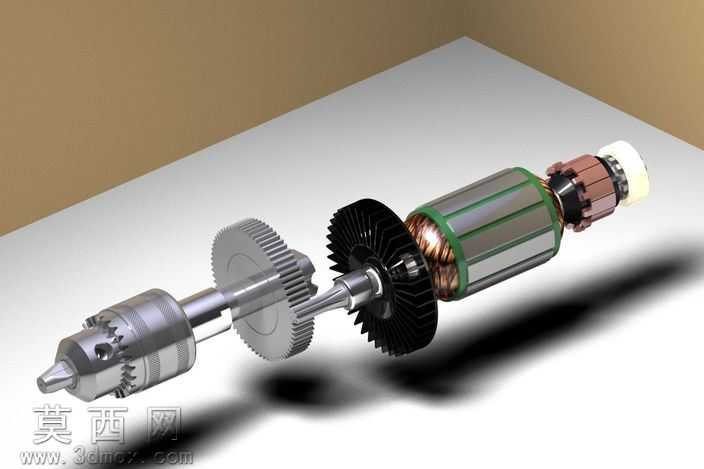

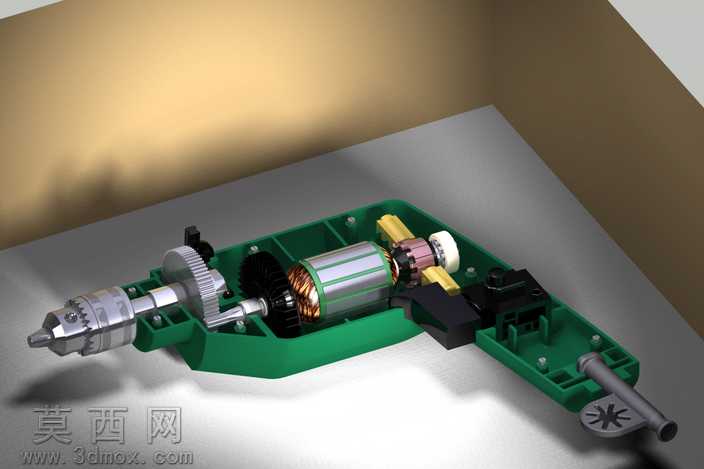

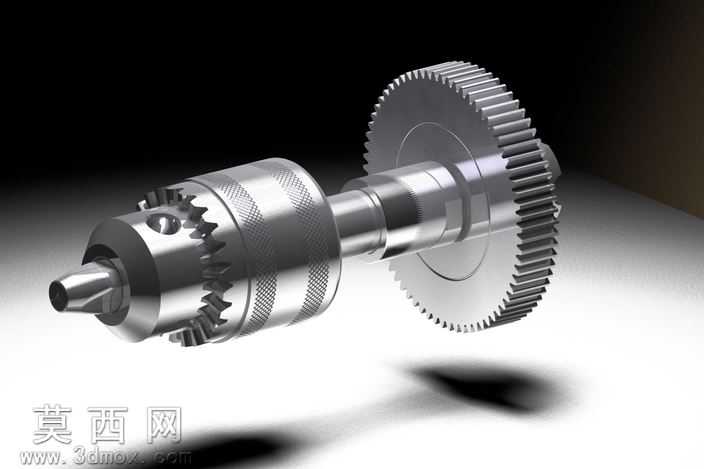

本作品为手持电钻的完整内部结构三维设计，完整还原了民用手持冲击电钻从动力输入到扭矩输出的全链路机械结构，所有零部件均基于实物测绘与工程逻辑完成建模，可直观展现手持电动工具的内部运作原理。建模过程中，设计师首先梳理了手持电钻的核心功能逻辑，将整体结构划分为动力模块、传动减速模块、扭矩输出模块、握持控制模块四大组成部分，逐一完成每个零件的参数化建模。动力模块部分，完整复刻了直流串励电机的结构细节，包括带绕组的转子、带磁瓦的定子、换向器、碳刷组件等零件，还原了电机的装配关系与尺寸比例，绕组的排线走向、换向器的铜片排布都做了精细化处理，保证结构展示的真实性。传动减速模块部分，设计了多级圆柱齿轮减速结构，准确匹配了不同齿轮的模数、齿数与传动比，齿轮的齿形、键槽、轴承配合位都按照机械加工标准完成建模，同时还原了中间传动轴、支撑轴承、齿轮限位卡簧等细小零件的装配位置，清晰展现电钻将电机高转速低扭矩转化为钻夹头低转速大扭矩的传动过程。扭矩输出模块部分，完整还原了三爪钻夹头的内部结构，包括夹爪本体、调节螺纹套、输出轴、锁紧机构等零件，可直观展示钻夹头装夹钻头的动作原理。握持控制模块部分，还原了电钻的塑料外壳分件结构、扳机开关、正反转拨杆、电源线接口、辅助手柄连接位等结构，外壳的加强筋、螺丝柱等内部细节也做了完整呈现。渲染阶段采用半剖视角展示内部结构，对不同材质做了区分处理：金属齿轮、输出轴、钻夹头采用金属磨砂材质，电机绕组采用铜色金属材质，塑料外壳采用绿色哑光工程塑料材质，碳刷、开关等零件采用黑色橡胶与塑料材质，通过光影设置突出内部结构的层次感，让观者可以清晰分辨每个零件的位置与形态。整个设计从结构合理性出发，所有零件的装配间隙、配合关系都符合实际生产要求，既可以作为电动工具结构设计的参考案例，也可用于机械原理教学演示，帮助学习者理解手持电动工具的传动逻辑与结构组成。
