近似几何结构单涡轮叶片三维设计

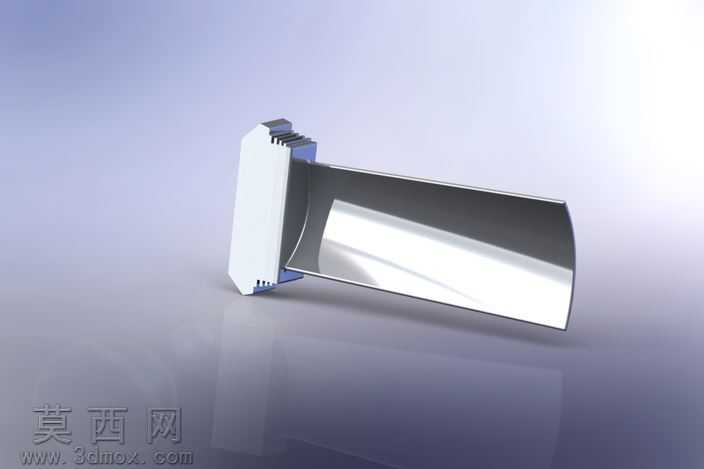

本作品为单涡轮叶片的近似几何三维建模成果，建模阶段以涡轮叶片的实际气动外形逻辑为核心参考，先通过草绘绘制叶片根部的榫头定位轮廓，精准还原榫头的阶梯卡位结构，保证叶片与轮盘装配位置的结构匹配度，再通过多截面实体命令依次绘制叶身不同高度位置的截面轮廓线，对各截面的弦长、安装角、型线曲率进行参数化调整，还原涡轮叶片从根部到顶部的扭转变形趋势，让叶身的气动曲面符合流体做功的基本形态要求。建模过程中对叶身与榫头的过渡区域做了圆角优化处理，避免应力集中的结构缺陷，同时对叶身边缘做了符合工艺要求的薄化处理，还原真实涡轮叶片的边缘特征。材质设置阶段选用镍基高温合金对应的材质参数，调整金属材质的反射率、粗糙度与环境贴图参数，渲染出高温合金构件特有的金属哑光质感，同时对叶身曲面做了光影分层处理，清晰展现叶身的曲面扭向与厚度变化。渲染环节采用纯色蓝色背景作为展示基底，搭配三点布光方案，主光源从侧上方投射，突出叶身的曲面轮廓与金属光泽，辅助光源补充暗部细节，避免榫头结构区域出现死黑，轮廓光勾勒叶片的边缘形态，让整个模型的结构层次清晰可辨。设计过程中对叶片的几何结构做了合理近似简化，在保留核心外形特征与装配结构的前提下，省略了实际叶片内部的复杂冷却流道等细节，既保证模型外观符合涡轮叶片的认知特征，也降低了模型的复杂度，适配通用三维场景的使用需求，可用于机械结构教学演示、涡轮组件装配示意、动力机械相关的科普展示等场景，模型的曲面过渡顺滑，结构比例协调，完整呈现了单涡轮叶片的典型外部几何特征。
