乘用车流线型外后视镜外观结构造型

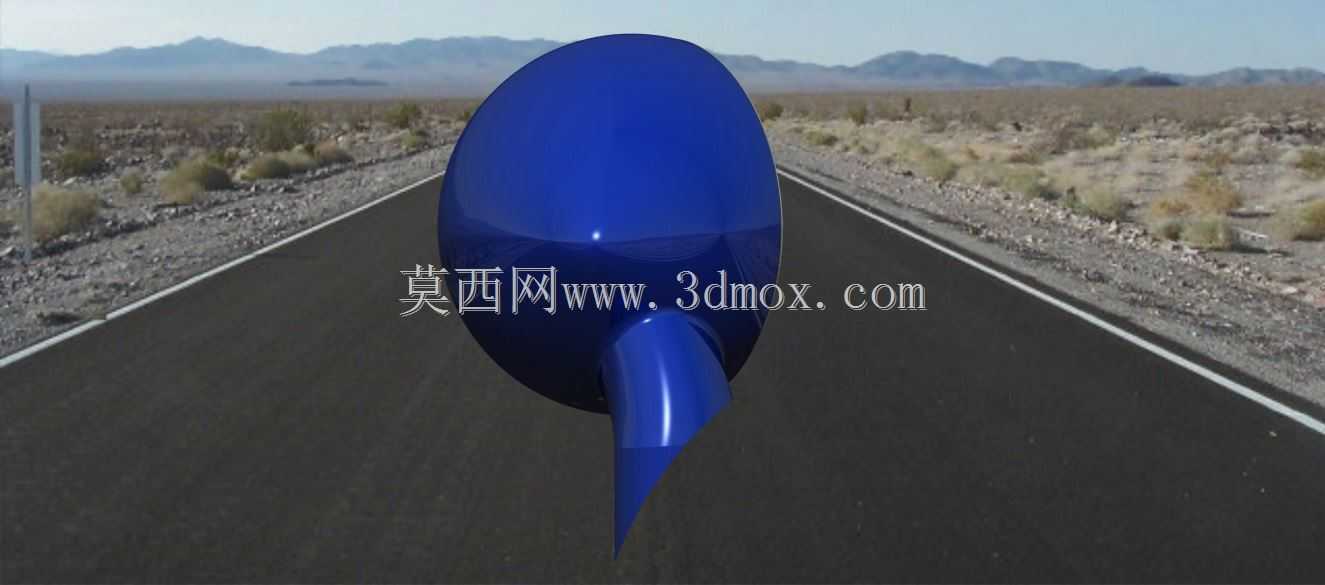

　　外后视镜是乘用车行驶视野系统中直接面向道路使用场景的外饰安全部件，布置在车门前端靠近A柱的外侧区域，承担车辆侧后方路况观察、变道辅助、倒车与低速会车时的周边距离判断功能。该造型采用饱满的水滴状流线壳体，整体轮廓从靠近车身的安装端向镜壳外侧逐步收束，背部曲面连续顺滑，没有突兀的棱角与台阶，主要目的是在车辆高速行驶时引导气流沿镜壳表面平顺通过，降低镜体周边气流分离带来的风噪，同时减少泥水、扬尘在镜面区域的附着概率。

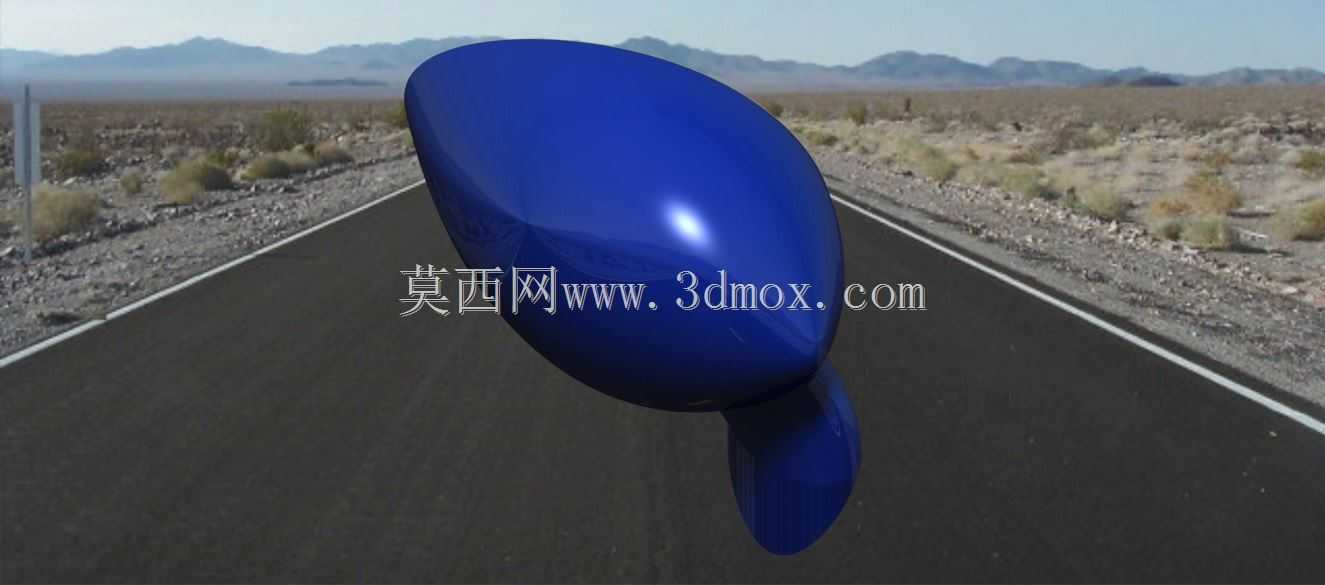

　　从结构分区来看，镜壳背部承担主要的气动外形作用，曲面最高点偏向镜壳外侧，形成类似椭球的包覆形态，能够将镜片、转向驱动机构、加热线束等内部零件完全容纳在壳体内部；下方延伸出的细长支柄用于连接车门三角板安装基座，支柄与主镜壳之间采用平滑过渡，避免连接处出现截面突变。实际装车时，支柄内部需要预留镜片调节电机的走线空间，根部与车门钣金或三角饰板配合，周边需控制与车门玻璃、密封条、A柱饰板的间隙，保证车门开启、玻璃升降过程中不发生运动干涉。

　　建模过程中，镜壳外表面优先以大面连续性为核心进行构建。背部主曲面需要保证高光过渡自然，曲率变化沿车辆前后方向逐步推进，不能出现局部凹陷或曲率突变，否则不仅会影响喷漆后的外观质感，也容易在风洞或道路行驶中形成局部涡流。镜壳朝向镜片的一侧需要设置镜框配合边界，用于固定镜片总成及密封胶条；边缘翻边处要保留足够的壁厚过渡，使塑料注塑成型时熔体流动均匀，减少壳体表面缩痕。镜壳与支柄交接区域属于典型的应力集中位置，车辆行驶中的振动、手动折叠触碰以及自动折叠机构的反复动作都会在该区域传递载荷，因此曲面过渡处不宜采用尖锐转角，内部还需根据实际项目布置加强筋或安装柱。

　　安装边界方面，后视镜总成在车身上的固定点通常集中在车门前端三角区，支柄根部需要与安装座形成稳定连接，并预留折叠回转轴线。设计时需校核镜体在整车宽度方向的外伸量，既要满足侧后方视野覆盖要求，也要避免车辆通过狭窄通道时镜壳最先发生刮擦。镜片转动范围围绕驾驶坐姿视野进行设定，上下、左右调节角度需覆盖不同驾驶员的观察需求；镜壳最外端与车身侧面之间的空间，还要考虑电动折叠后镜体向车门方向回转的轨迹，防止折叠过程中碰触车窗玻璃或车门外板。

　　该模型未按实际尺寸进行测绘建模，更适合作为外饰造型阶段的曲面参考、概念后视镜方案展示以及结构布置练习使用。工程落地时，仍需结合具体车型的车门断面、视野法规、镜片曲率、折叠机构、转向灯集成方式和密封要求进行细化，但现有壳体形态能够清晰表达流线型外后视镜的基本体量关系、支柄连接方式以及外饰曲面的构建思路。
