标致雄狮立标立体造型结构件

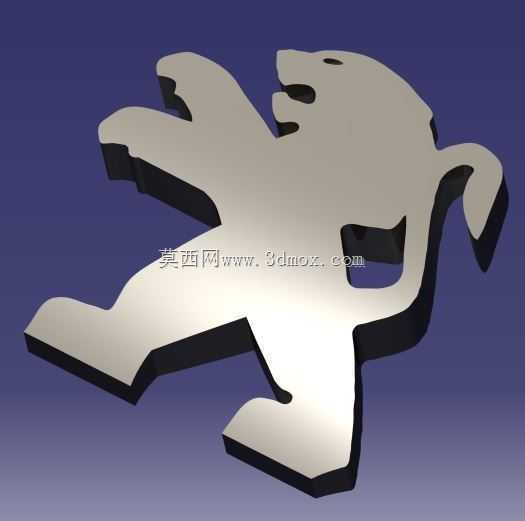

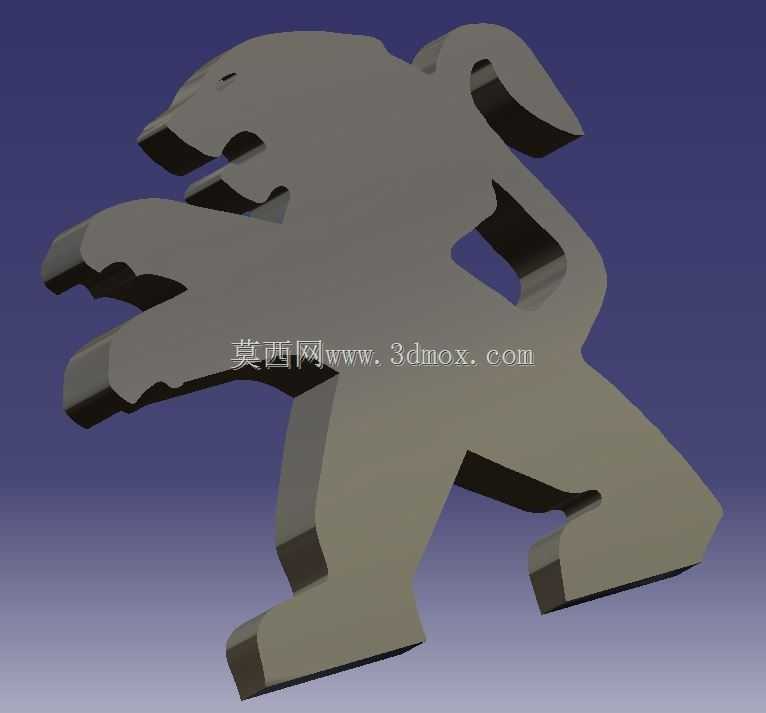

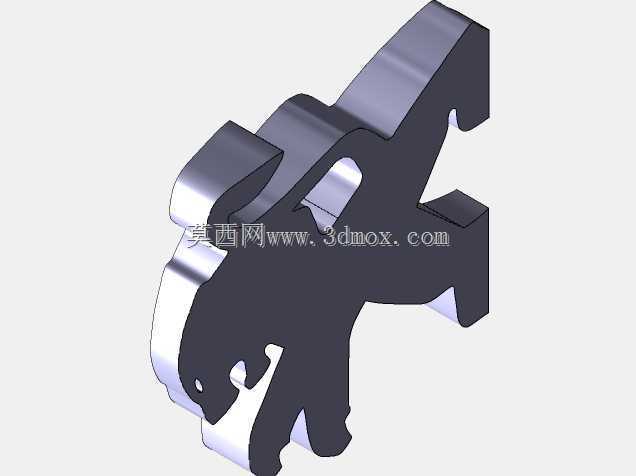

　　这套立体造型围绕标致品牌经典雄狮立标展开，建模时没有把它当成单纯的平面LOGO贴图处理，而是按照车身外饰标识件的实际加工逻辑，先提取雄狮后肢站立、前爪抬起、尾部上扬的标志性轮廓，再将二维剪影沿法向做等厚拉伸，边缘统一带出拔模斜度与圆角过渡，最终形成一块可直接用于铣削、压铸或者注塑成型的实体标牌。

　　从整车装配场景来看，这类立标通常布置在引擎盖前端中轴线、前进气格栅上沿或者尾门行李厢盖的居中位置，面向展车布置、4S店门头标识、改装车外观升级以及车主个性化装饰多个场景。和普通纸质贴纸不同，立体金属质感的雄狮标牌在自然光下会随观察角度变化呈现明暗转折，侧面厚度带来的阴影能把雄狮鬃毛、肢体张力的轮廓完全衬托出来，车辆低速经过路人视角时，标识的辨识度远高于平面印刷标识。

　　结构设计阶段首先要锁定正面投影的轮廓精度：雄狮抬起的前爪、张开的嘴部、向后舒展的尾尖这些细窄特征，在拉伸成实体后必须保证最小壁厚不低于1.2mm，避免压铸充型时出现冷隔、注塑时出现缺胶，也能防止车辆清洗高压水枪直冲、日常擦拭磕碰时细爪部位发生断裂。模型侧面没有做成垂直90度的直壁，而是沿厚度方向向内收出1.5度左右的拔模斜度，若采用锌合金压铸工艺，开模时动定模分离可以顺利脱出，不会拉伤标牌侧面的哑光金属面；如果选用ABS注塑后做镀铬处理，拔模斜度也能保证电镀层在侧壁均匀附着，不会出现边角积漆、露底的缺陷。

　　安装边界方面，标牌背面预留平整的贴合基准面，实际装车时可以在背面预埋3M双面胶贴合位，也可以在雄狮躯干的厚重区域暗藏两个φ2.5mm的定位柱，对应车身上预先冲制的安装孔，采用卡接或者热熔铆接固定，两种安装方式都不会在正面露出螺丝痕迹，保证雄狮造型正面的完整性。厚度方向控制在8mm左右，既保证了立体光影效果，又不会因为突出车身过高，在车辆经过自动洗车机毛刷碾压时被刮掉，也满足行人碰撞保护对外部凸出物的高度限制要求。

　　建模过程中对轮廓的多处尖角做了差异化处理：雄狮爪尖、尾尖这些视觉上需要保留锐利感的位置，倒R0.3mm的小圆角，既留住造型的锋利气质，又避免加工时刀具在尖角处颤刀留下刀纹；而雄狮背部、鬃毛轮廓这些大曲面过渡区域，则采用R2~R5mm的顺滑圆角，拉伸后侧面形成连续的高光带，阳极氧化或者镀铬之后光线沿曲面流动，金属质感会非常突出。模型的分型面选在标牌厚度方向的中间对称面上，动模覆盖背面安装侧，定模覆盖正面展示侧，正面所有外观面都留在定模侧，保证成型后表面光洁度一致，不需要后续大量抛光打磨。

　　在整车外饰的匹配上，这款立标的轮廓尺寸适配主流家用车引擎盖宽度，雄狮整体高度控制在120mm量级，既不会因为尺寸过大显得突兀，也不会过小导致后车无法识别品牌标识。模型同时兼顾了线下改装件批量生产和3D打印单件定制的需求：如果是车主自制个性装饰，采用PLA或者光敏树脂打印后做喷银、仿古铜处理，背面贴胶即可装车；如果是配套厂批量供货，导出的实体可以直接分模生成模具型腔，添加浇口、渣包结构后投入压铸生产，不需要二次补面修复几何。整个造型把品牌标识的视觉辨识度和外饰件的工艺可行性、安装可靠性结合在一起，没有为了追求造型夸张牺牲结构强度，也没有为了加工方便简化雄狮的经典动态轮廓。
