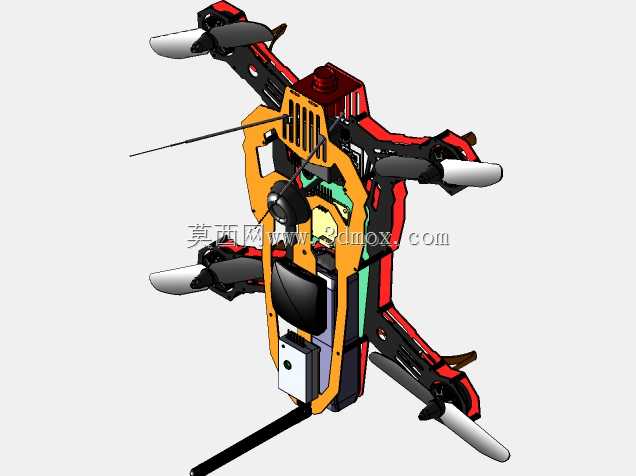

280毫米轴距小型穿越式四旋翼无人机结构

该款四旋翼飞行器轴距设定为280毫米，属于小型穿越类无人机范畴，整体结构围绕轻量化、高抗冲击性的使用需求设计，机架主体采用分层堆叠的布局逻辑，将飞控板、电调、电池、图传模块、摄像头等核心部件沿机架中心轴线有序排布，尽可能降低整机重心偏移量，提升飞行过程中的姿态稳定性。从实际应用场景来看，该尺寸的机型既可以满足室内狭小空间的巡检作业需求，也能胜任室外短距离的航拍穿越、航模竞速类场景，机架的机臂采用快拆式的连接结构设计，在发生碰撞导致机臂断裂时，无需拆解整机即可快速更换受损部件，大幅降低日常维护的时间成本。设计过程中针对动力系统的安装边界做了明确预留，四个机臂末端的电机安装位适配标准22系列无刷电机，安装孔位兼容市面上主流的19mm、16mm孔距规格，螺旋桨适配5寸三叶桨，在保证足够推力冗余的同时，不会因为桨叶尺寸过大导致整机转动惯量过高，影响飞行动作的响应速度。机架上层的保护框架采用镂空式结构设计，在为顶部图传天线、GPS模块提供安装固定位的同时，尽可能削减不必要的结构重量，同时镂空区域可以为电调、飞控等发热部件提供足够的通风散热通道，避免长时间大油门飞行时电子元件出现过热降频的问题。机身前部预留了摄像头的安装调节位，支持多角度俯仰调整，能够适配不同视角的拍摄需求，摄像头下方的电池仓采用绑带固定的形式，可以兼容不同容量的3S、4S锂聚合物电池，使用者可以根据实际续航需求、飞行载重需求灵活选配电池规格。机臂与中心板的连接位置做了加厚的加强筋处理，能够抵消飞行过程中电机高速转动产生的震动，避免震动传递到飞控模块导致姿态解算出现偏差，同时也能提升硬着陆、轻微碰撞时机架的结构强度，减少机架开裂的概率。整机的走线槽沿机臂内侧预留，所有动力线、信号线都可以嵌入走线槽内固定，避免飞行过程中线材被螺旋桨打到引发故障，同时也能优化整机的气动外形，减少飞行过程中的风阻。
