山地自行车一体成型车架结构设计

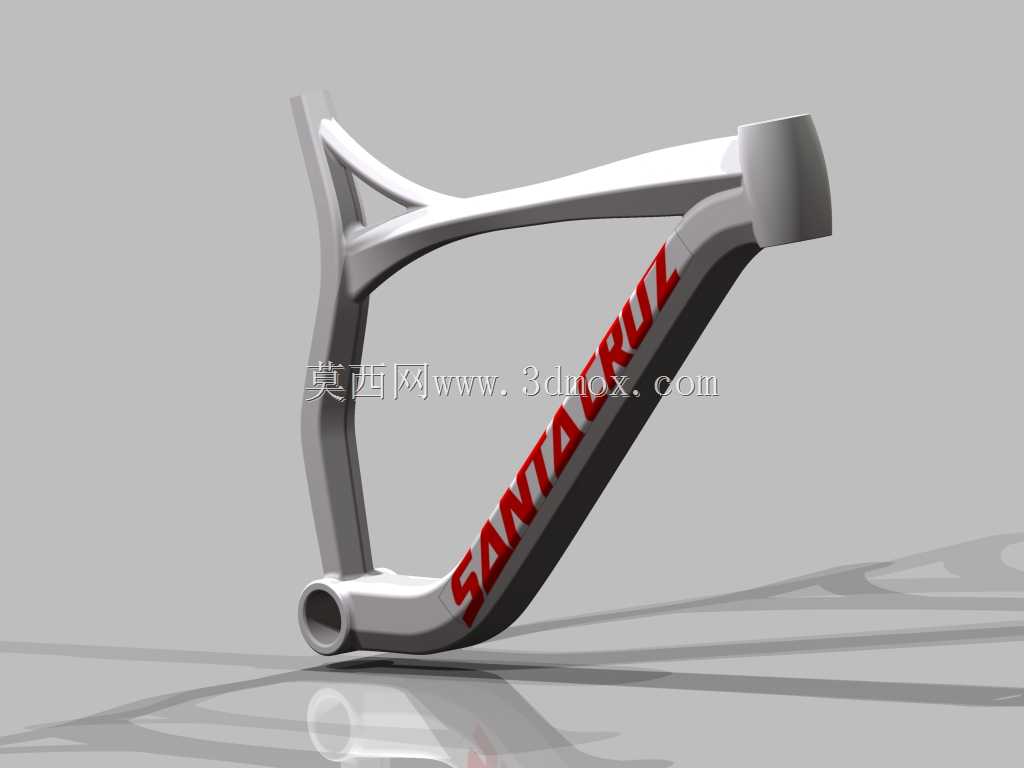

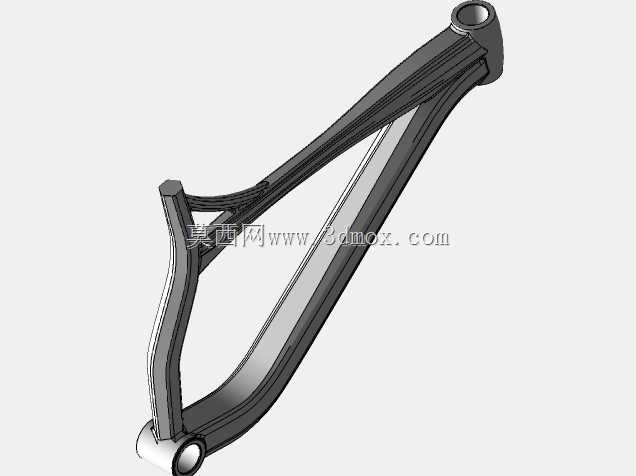

这款山地车车架采用一体流线型结构设计，主要适配越野骑行、山地竞速、林道穿越等户外骑行场景，作为山地自行车的核心承载部件，承担着连接前后轮组、传动系统、制动组件、操控部件的核心作用，同时需要承受骑行过程中来自路面的颠簸冲击、骑乘者的动态载荷以及变速、制动过程中的附加作用力。从设计思路来看，这款车架采用了后三角一体化的构型思路，将后上叉、后下叉与立管衔接位置做了平滑过渡处理，摒弃了传统多管焊接的突兀衔接结构，既能够优化应力传递路径，避免焊接位置的应力集中问题，也能在保证结构强度的前提下合理削减非承载区域的材料厚度，实现整体轻量化的设计目标。在安装边界设计上，车架头管位置适配标准锥管前叉安装口径，可兼容多数主流山地车前叉的装配需求，五通位置采用通用压入式中轴安装座，能够适配不同规格的山地车曲柄组与传动套件，后叉末端的轮组安装位开档尺寸符合山地车轮组的通用安装标准，可兼容快拆与桶轴两种轮组固定方式，碟刹安装座采用国际标准接口，能够适配主流的油压碟刹组件安装。车架的立管角度、后下叉长度、头管倾角等核心尺寸参数均经过骑行姿态优化，既能够保证爬坡骑行时的踩踏发力传导效率，也能在高速下坡过程中提供足够的操控稳定性，后三角的形变空间设计预留了合适的形变量，能够在颠簸路面过滤部分高频振动，提升长距离骑行的舒适度。结构设计过程中针对车架的受力薄弱位置做了局部加强处理，在下管与头管衔接位置、五通与后下叉衔接位置都做了壁厚优化，在不增加过多重量的前提下提升了结构的抗冲击性能，能够应对山地骑行过程中遇到的落石冲击、落差跳跃等极端受力场景。车架的走线位置预留了内走线通道，可兼容变速线、刹车线的内走布局，既能够减少线管外露带来的风阻，也能避免泥水、砂石对线管的磨损，提升组件的使用寿命。整体构型充分考虑了山地骑行的实际使用需求，在结构强度、轻量化、骑行舒适度、组件兼容性之间做了合理平衡，能够满足从入门休闲骑行到专业越野竞速的不同使用需求。
