传感器用金属安装面板结构设计

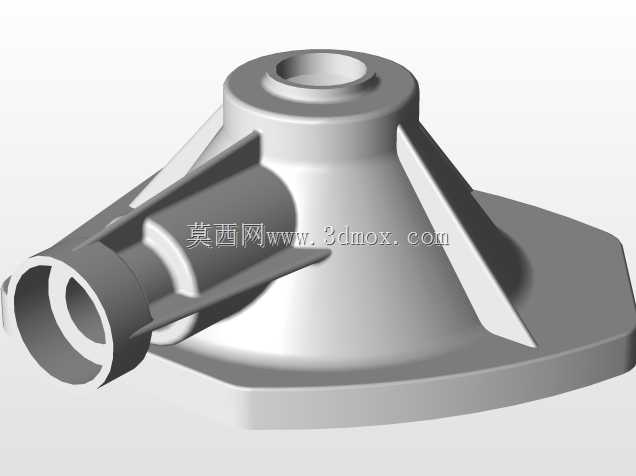

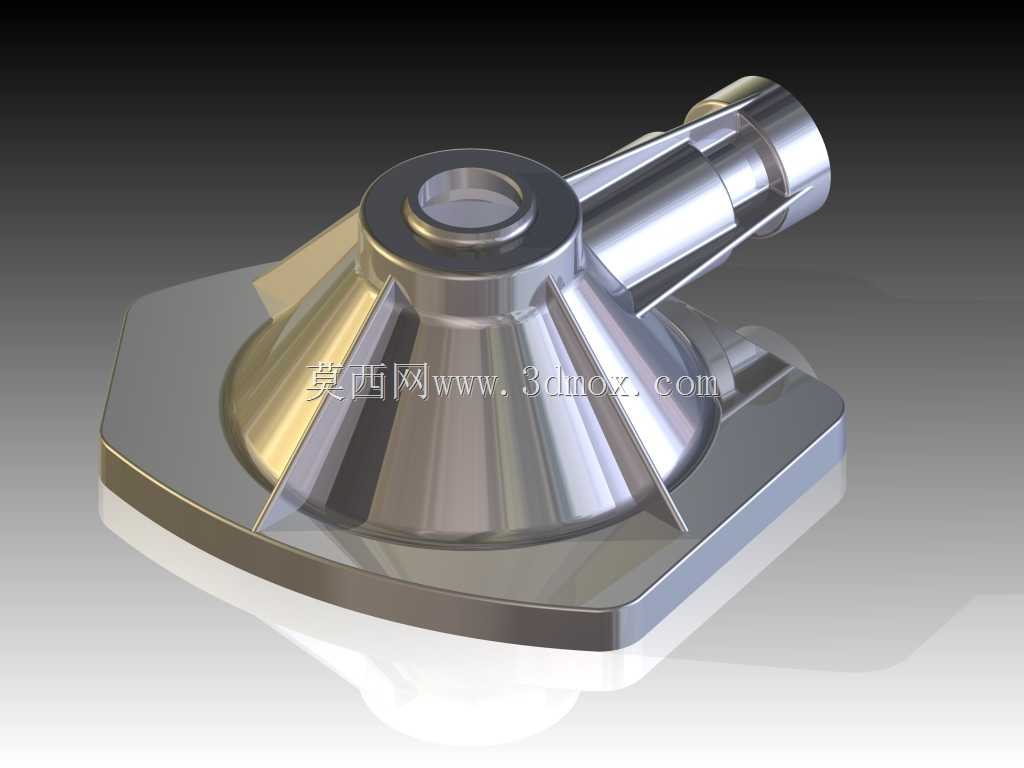

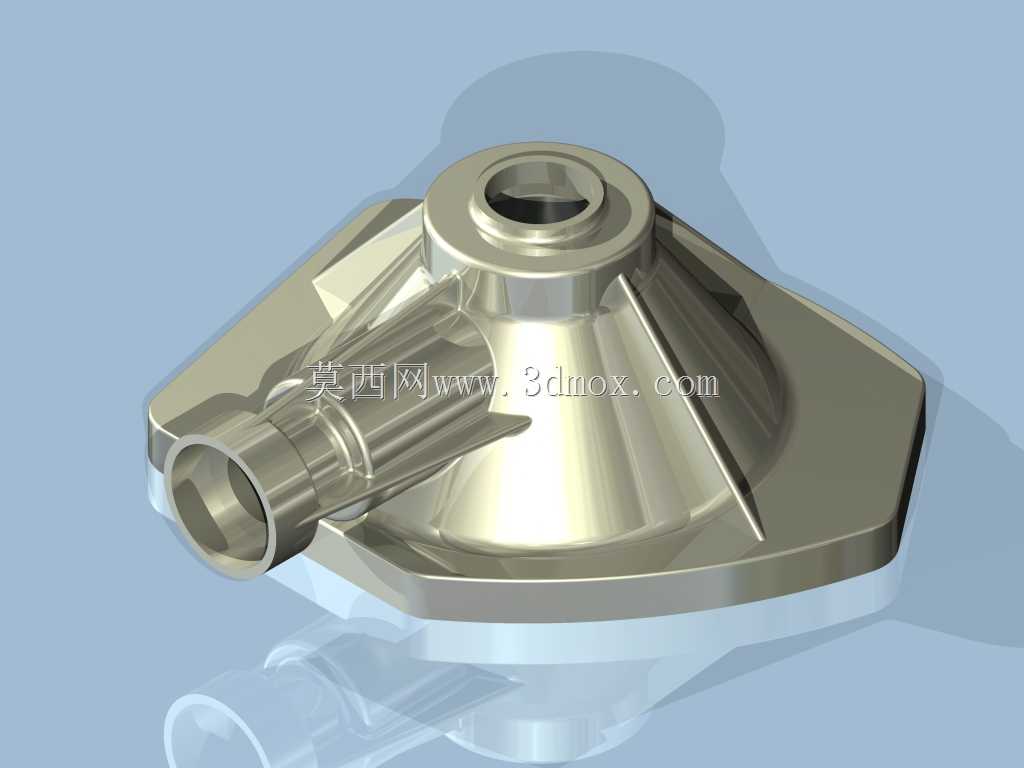

　　这款金属面板是压力类传感检测单元的核心安装承载构件，主要应用在工业流体管路的压力监测点位，适配气动、液压回路的传感元件集成安装场景，在工业自动化生产线的流体压力采集、车用动力系统的介质压力检测、暖通管路的压力变送环节都能见到这类结构的应用。从实际使用场景来看，这类面板需要同时承担传感核心元件的定位、介质流道的转接、外部安装固定的多重作用，设计阶段首先要考虑的是安装边界的适配性：底部采用切边方形的安装法兰结构，四个边角预留的安装位可以直接通过螺栓固定在管路基座或者设备安装面，方形切边的设计相比整圆法兰能在狭窄安装空间内减少占用尺寸，同时避免安装时跟周边的管路接头、线束固定件产生干涉，法兰面的平面度公差控制在0.02mm以内，

　　保证安装后密封面不会出现渗漏问题。主体的锥形过渡结构是整个构件的受力核心，流体介质从侧部的快插式接头进入内腔，锥形结构可以让介质压力均匀传导到顶部安装的传感芯体位置，避免直角流道带来的压力紊流影响检测精度，侧部的接头采用阶梯式竹节结构，适配不同内径的柔性耐压管路，接头根部的加强筋直接延伸到锥形主体外壁，能承受管路插拔时的侧向冲击力，不会因为反复插拔出现接头根部断裂的问题。顶部的凸台结构是传感芯体的安装位，内孔的同轴度公差控制在0.015mm，保证芯体安装后密封面完全贴合，凸台外壁的环形槽用来安装密封挡圈，避免介质从芯体安装缝隙渗漏。整个构件采用一体成型的结构设计，没有拼接焊缝，避免了焊接带来的应力变形和渗漏隐患，

　　内腔的流道转角全部做圆角过渡，减少介质流动时的阻力，同时避免杂质在转角位置堆积影响检测精度。在设计建模阶段，需要重点校核几个关键位置的强度：一是法兰安装孔位的承压能力，在额定1.6MPa的工作压力下，法兰面不会出现翘曲变形；二是侧部接头的抗弯折强度，承受100N的侧向拉力时不会出现塑性变形；三是锥形主体的壁厚均匀性，整体壁厚差控制在0.5mm以内，保证压铸或者机加工时不会出现缩孔、壁厚不均导致的强度薄弱点。实际选型使用时，需要根据安装空间的尺寸确认法兰的对角尺寸，侧部接头的朝向可以根据实际管路走向调整建模角度，顶部安装孔的尺寸可以适配不同量程的传感芯体，不需要改动整体安装边界就能适配多种检测量程的需求。

　　这类面板的表面处理一般采用硬质阳极氧化或者镀镍处理，提升耐介质腐蚀能力，适配水、液压油、压缩空气等多种常见工业介质的使用场景，安装时只需要在底部法兰面加装对应规格的密封垫片，按照规定扭矩拧紧安装螺栓，再将侧部接头接入管路、顶部安装传感芯体即可完成装配，不需要额外的转接构件，能有效减少传感单元的安装步骤，提升设备装配效率。
