内燃机用活塞结构三维数模设计

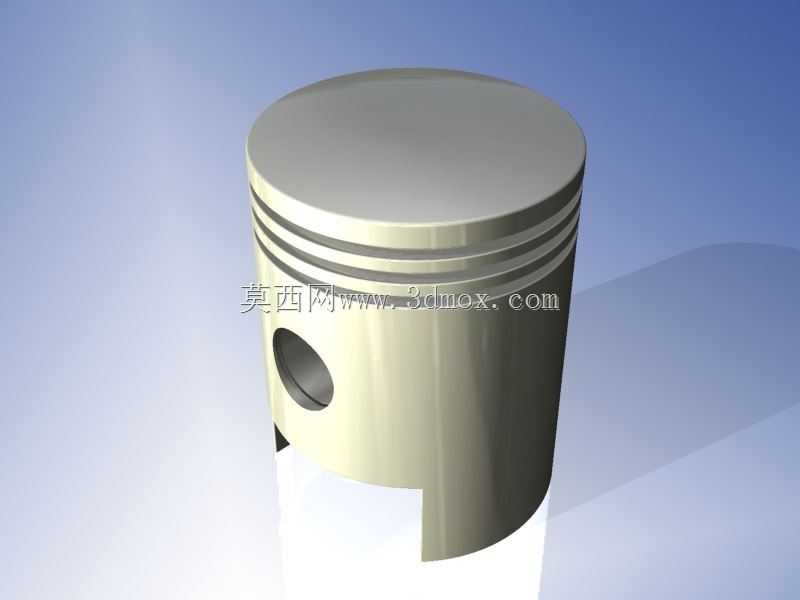

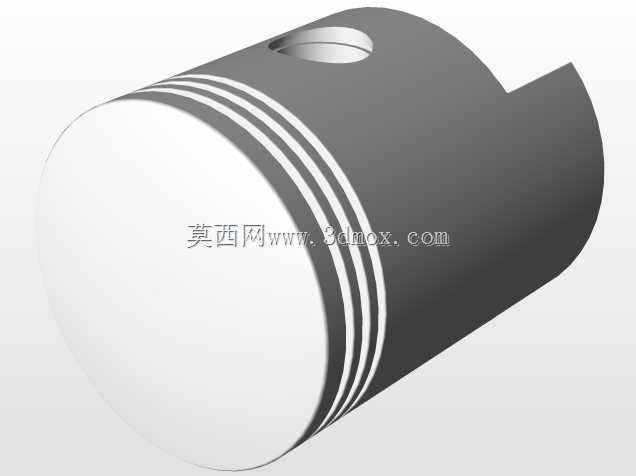

　　活塞作为内燃机往复运动的核心承载部件，其结构设计直接决定动力输出效率与整机运行可靠性，在车用发动机、小型通用动力机组、工业压缩机等需要往复式容积变化实现能量转换的设备中，都是不可或缺的核心构件。本次建模的活塞采用常规圆柱式主体结构，顶部为平整平顶设计，这种顶面构型加工难度低，受热面积均匀，在中小排量自然吸气内燃机中应用十分广泛，顶面直接接触燃烧室高温高压燃气，建模时严格控制顶面平面度公差，避免因平面度超差导致的燃气泄漏、局部热应力集中问题。活塞头部设置三道环槽，其中两道为气环安装位，一道为油环安装位，环槽的宽度、深度以及槽侧的平行度都按照通用内燃机活塞的行业常规参数设定，气环的作用是密封燃烧室与曲轴箱之间的间隙，阻止高压燃气下窜，

　　油环则负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧，环槽与活塞环的配合间隙需要严格控制，间隙过大会导致密封失效、机油耗上升，间隙过小则会在热膨胀状态下出现卡滞，引发拉缸故障。活塞销孔设置在活塞裙部上方位置，为贯通式圆孔结构，用于安装活塞销，连接活塞与连杆小头，将活塞承受的燃气推力传递给连杆，进而带动曲轴旋转输出扭矩，建模时销孔的轴线与活塞主体轴线保持垂直相交，位置度公差满足装配要求，销孔内部可根据实际需求加工卡环槽，用于安装活塞销卡环，限制活塞销的轴向窜动，避免销子端部刮蹭气缸壁。活塞裙部在建模时保留了足够的导向长度，裙部在活塞往复运动过程中起到导向作用，承受侧推力，裙部的外形设计考虑了热膨胀变形量，

　　常温下的圆柱度预留了热态变形的补偿量，保证工作温度下裙部与气缸壁的配合间隙处于合理区间，既不会因为间隙过大出现敲缸异响，也不会因为间隙过小出现抱缸故障。从安装边界来看，该活塞的外径尺寸适配常规中小缸径的气缸套，整体高度满足对应行程内燃机的压缩比设计要求，安装时需要依次装入气环、油环，通过活塞销与连杆组件连接后，整体装入气缸套内，活塞环的开口需要按照规定角度错开，避免开口对齐导致漏气。在实际工程应用中，这类活塞的材质通常选用铝合金，重量轻、导热性好，能够有效降低往复运动惯性力，提升发动机的响应速度，建模过程中对各个配合面的尺寸公差、形位公差都做了对应设定，能够直接用于后续的工程图导出、运动仿真分析，也可作为教学演示、

　　结构选型的参考数模，帮助设计人员快速理解活塞的结构组成与装配关系，在进行同类型产品改型设计时，可直接在该数模基础上调整尺寸参数，适配不同排量、不同用途的内燃机设计需求，减少重复建模的工作量，提升设计效率。在进行运动仿真时，可将该活塞模型与连杆、曲轴、气缸套等部件装配，模拟不同曲轴转速下活塞的运动轨迹、侧推力变化、惯性力大小，为后续的结构强度校核、振动噪声分析提供基础数模支撑，活塞顶部的厚度也按照承压要求做了合理设定，能够承受常规内燃机工作状态下的最高爆发压力，避免顶部出现变形、开裂问题。
