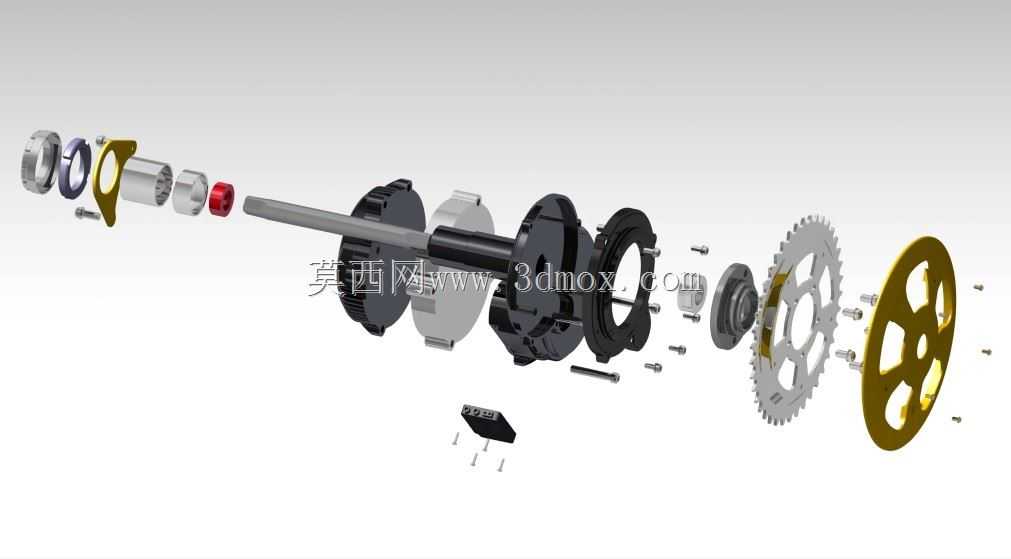

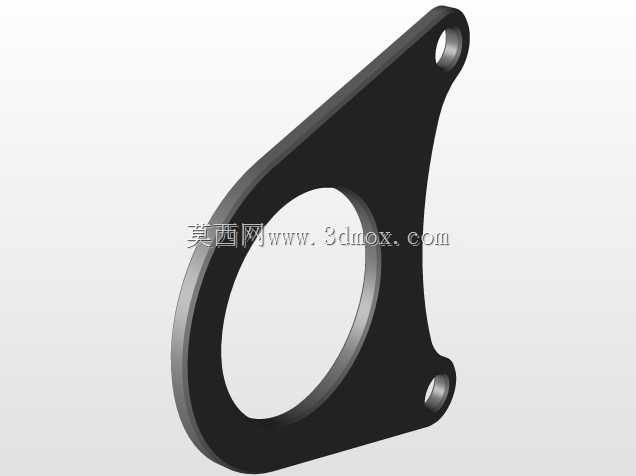

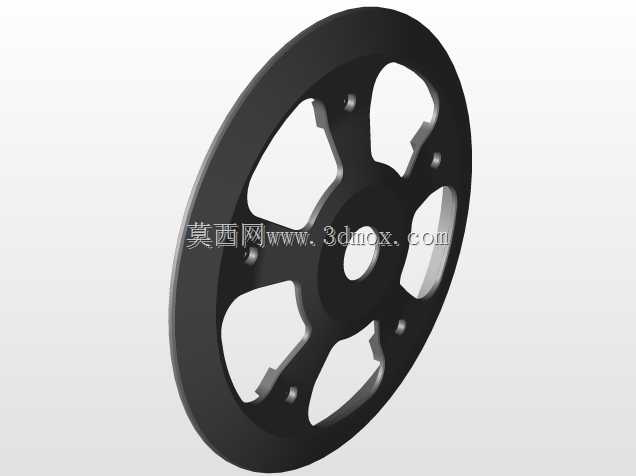

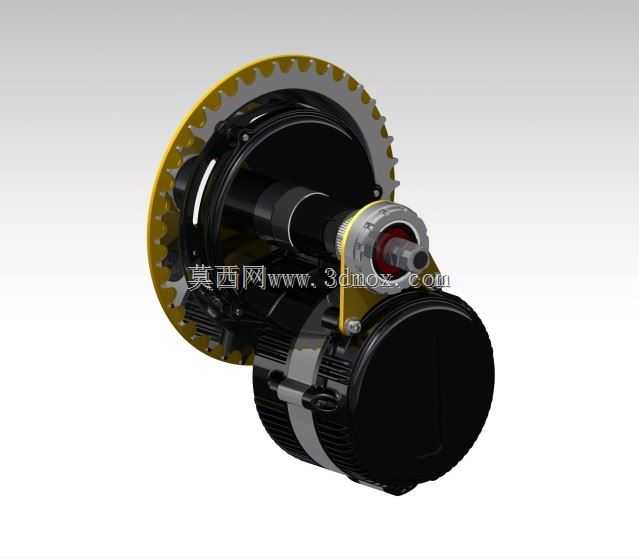

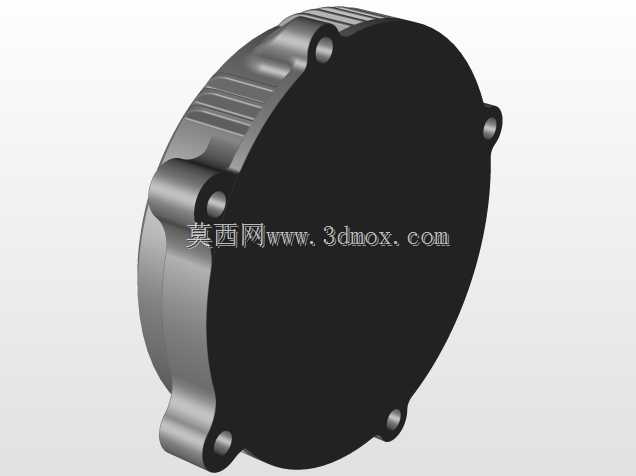

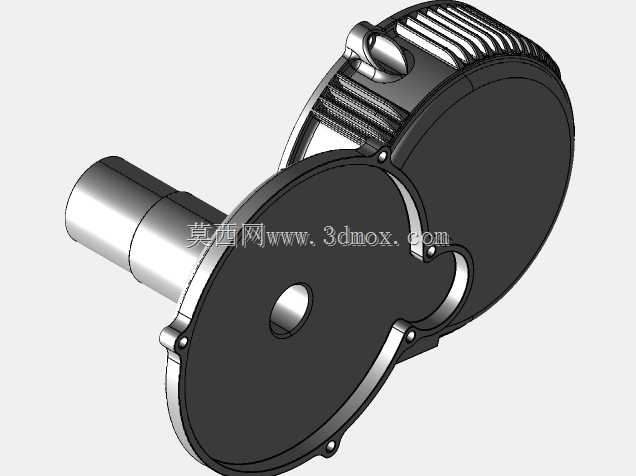

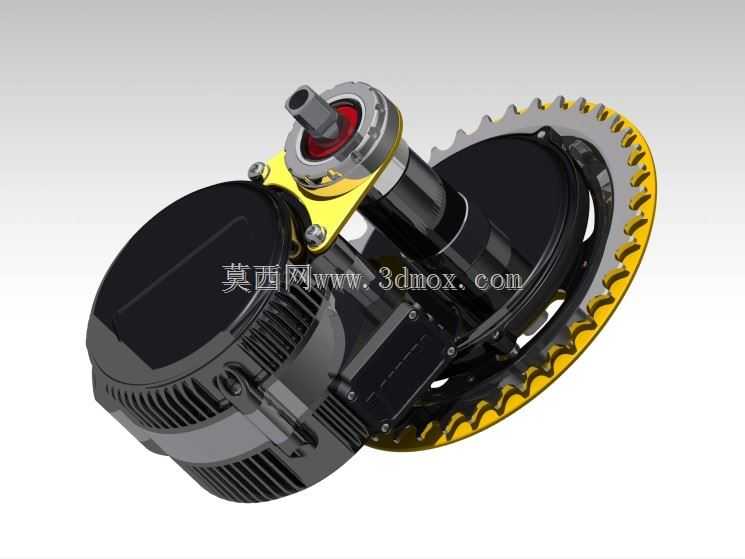

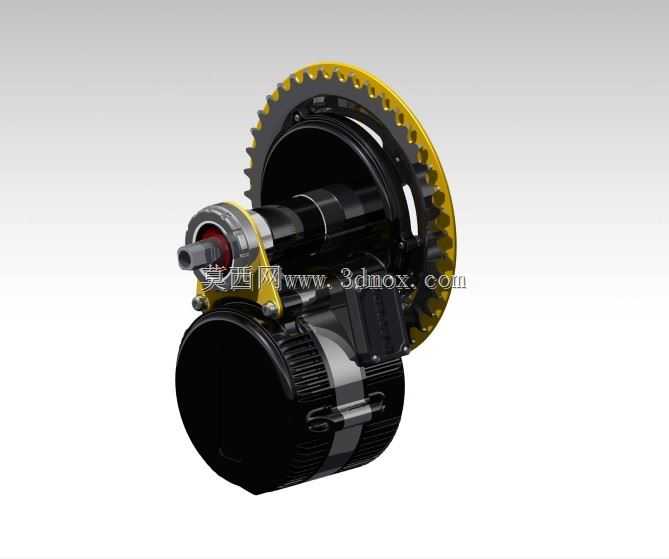

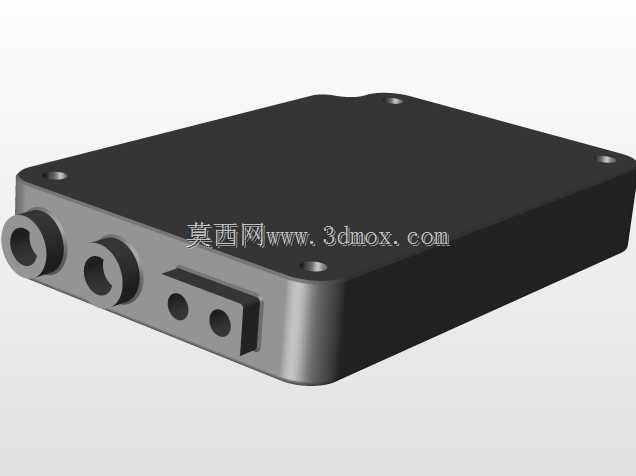

电动自行车驱动传动系统爆炸结构展示

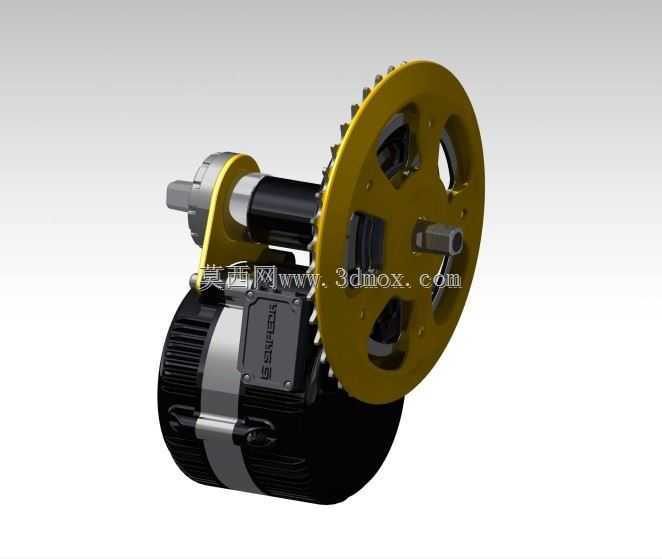

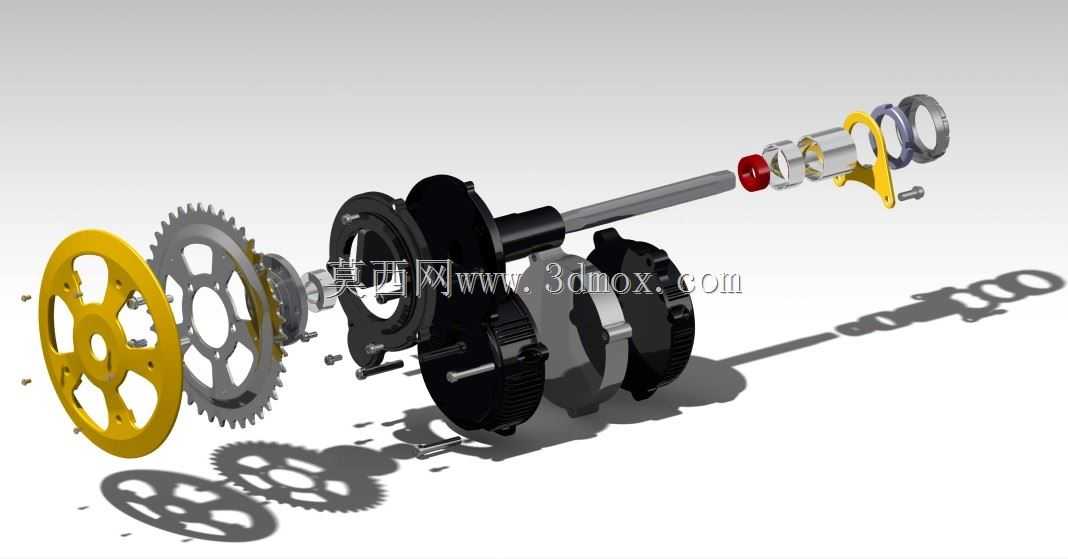

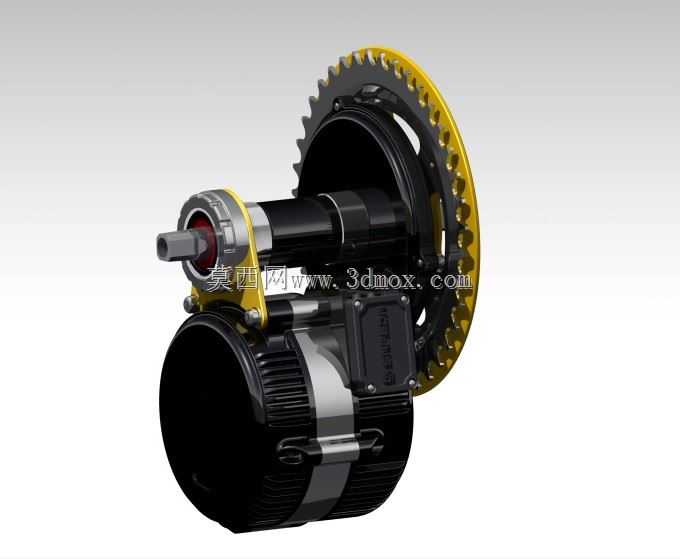

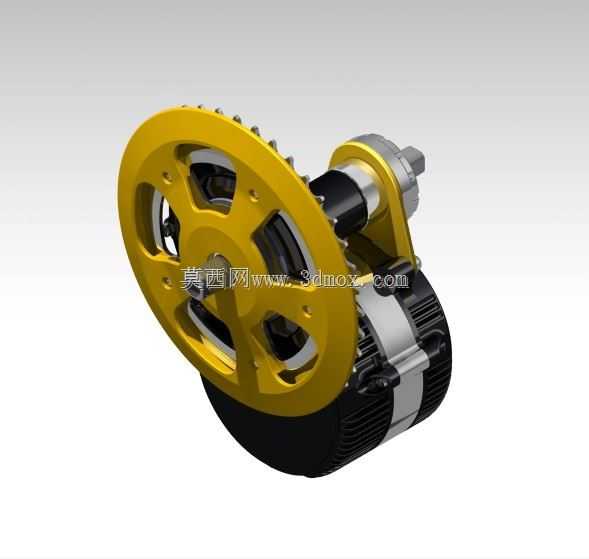

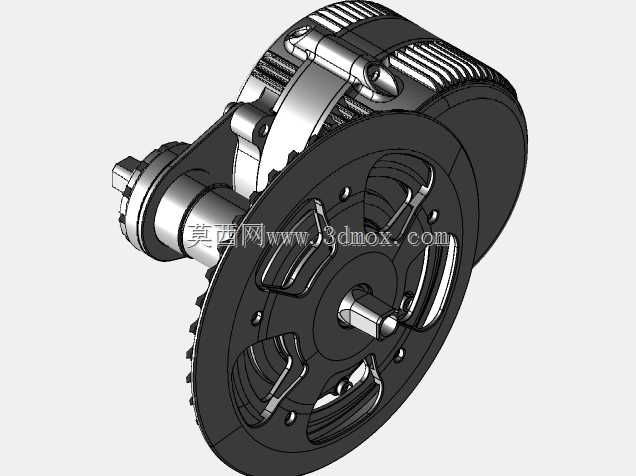

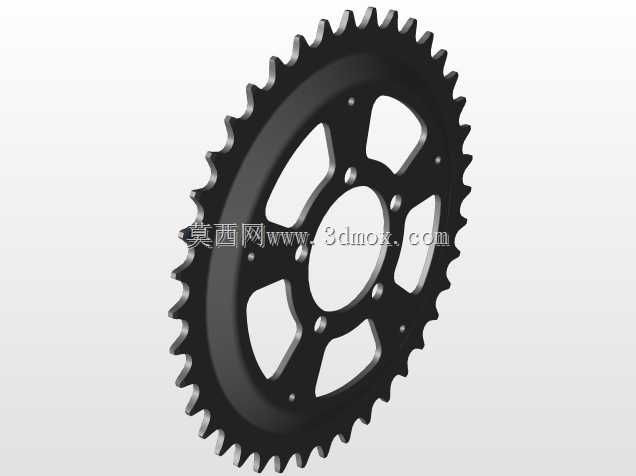

这套结构针对两轮电动出行场景的动力传递需求设计，核心作用是将轮毂电机或中置电机输出的扭矩平稳传递至轮端，同时兼顾骑行助力模式下的动力切换平顺性，适配日常通勤、短途代步类电动自行车的动力传输需求。从爆炸视图的排布能看出，设计阶段优先考虑了轴系的同轴度控制，贯穿式主轴作为核心承载件，依次串接轴承支撑位、离合棘爪结构、多级传动齿轮、输出链轮以及端盖密封组件，各零件的装配基准统一贴合主轴轴肩定位，能有效降低高速运转时的径向跳动量。传动路径上，大直径从动齿轮与输出链轮采用同轴嵌套设计，齿轮端的啮合齿形经过修形处理，可减少起步瞬间的冲击噪音，链轮侧的齿形匹配常规电动自行车通用链条规格，无需额外定制传动配件，降低后期维护替换成本。安装边界方面，整套驱动组件的轴向尺寸适配常规电动自行车五通位置的安装空间，两端端盖预留的固定孔位与标准车架安装点完全对齐，外围的密封端盖设计了环形凹槽用于放置防尘密封圈，可阻挡日常骑行过程中泥沙、雨水侵入内部啮合区域，延长组件的免维护周期。设计过程中针对不同工况做了结构适配：纯电驱动模式下，棘爪结构锁止，动力经齿轮组直接传递至链轮输出；人力骑行模式下，棘爪脱开实现单向传动，避免电机转子被反向拖动产生额外阻力。各传动零件的壁厚经过强度校核，齿轮辐板处做了轻量化镂空处理，在保证扭矩承载能力的前提下降低整体转动惯量，提升动力响应速度。轴系两端的支撑轴承选用深沟球轴承，可同时承受径向载荷与少量轴向窜动，适配骑行过程中车架产生的小幅形变。输出链轮侧设计了可拆卸的挡链板结构，可避免链条在颠簸路况下发生脱链故障，端盖的固定螺丝采用内六角规格，与常规修车工具的适配性更好，方便线下维修网点拆装保养。
