铅坠批量成型用对开式打捞铅模结构

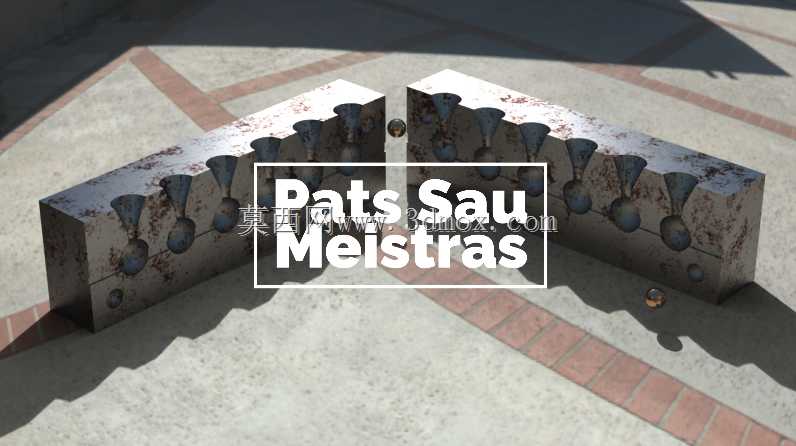

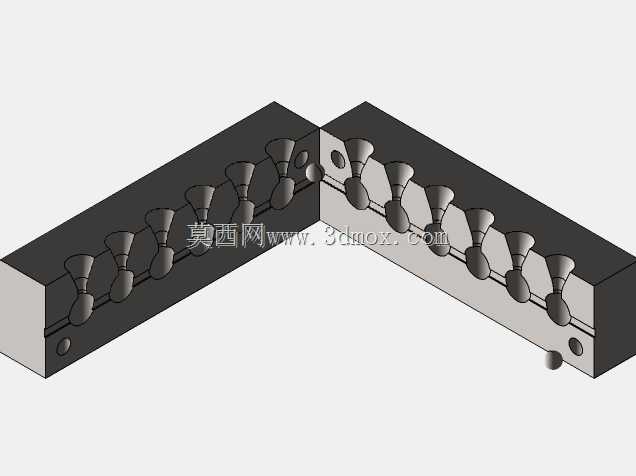

该结构主要应用于小型铅质坠件的批量铸造成型工序，常见于渔具配件生产、小型配重铅件加工场景，是铅坠浇铸环节的核心成型工装，可一次完成多枚同规格铅坠的型腔填充，适配小批量多批次的铅件生产需求，无需复杂的模架配套即可独立完成浇铸作业。整套模具采用对开式分体结构设计，上下模合模后通过端面的定位结构实现精准对位，避免合模错位导致的铅件飞边、尺寸超差问题，分型面沿铅坠的最大轮廓线设置，开模时可直接将成型铅件脱出，无需额外设置顶出机构，简化了模具整体结构，降低了工装制作成本。模具本体上阵列排布多组成型型腔，单组成型型腔对应一枚铅坠的完整外形，型腔上部设置喇叭状浇口，可引导熔融铅液快速填充型腔底部，减少浇铸过程中的卷气、冷隔缺陷，每个型腔末端设置小型排气溢料槽，可将型腔内的空气以及多余的铅液导出，保证铅件成型后的轮廓完整、内部致密。从安装使用边界来看，该模具无需固定在专用设备上，作业时将上下模对位合紧后放置在水平工作台面即可开展浇铸，整体外形为长方体块状结构，握持边做了钝化处理，避免作业过程中划伤操作人员，模具合模后的总厚度适配常规手工浇铸的操作高度，操作人员可直接握持模具侧边完成合模、开模动作，无需额外的夹持工装。设计过程中针对铅液的流动特性做了型腔流道优化，浇口的锥度设置兼顾了进液速度与开模后浇口余料的去除便利性，成型后的铅件仅需简单掰除浇口余料即可得到成品，大幅减少了后续修整的工作量。模具的型腔排布间距经过核算，相邻型腔之间的壁厚可承受铅液浇筑时的温度冲击与压力，避免长期使用后出现型腔变形、开裂问题，同时保证模具整体重量控制在手工操作可承受的范围内，适配小型加工坊的手工生产作业模式，无需配套大型铸造设备即可完成铅坠的生产加工。
