自行车用Tektro160mm碟刹制动盘结构设计

这款制动盘是面向山地车、城市通勤车、公路休闲车等各类自行车碟刹系统开发的核心制动部件，主要应用在自行车前轮或后轮的花鼓安装位，骑行过程中夹器夹紧制动盘时，通过接触面的摩擦力将车轮转动的动能转化为热能散出，实现车辆减速或驻车的功能，是保障骑行安全的关键零部件。

从实际使用场景来看，这款160mm直径的制动盘适配多数入门到中端级别的线拉碟刹、油压碟刹夹器，既可以满足日常城市通勤中频繁启停的制动需求，也能应对轻度越野骑行时连续下坡的制动散热要求，相比传统圈刹结构，碟刹制动盘不会受到轮圈沾水、沾泥的影响，在雨天、非铺装路面骑行时依然能保持稳定的制动摩擦力，大幅提升复杂路况下的骑行安全性。

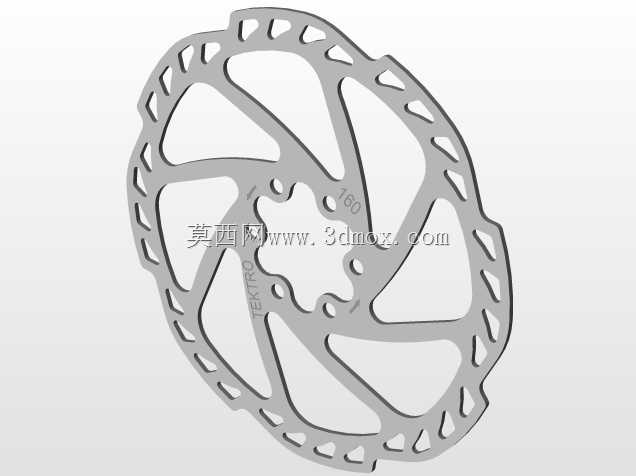

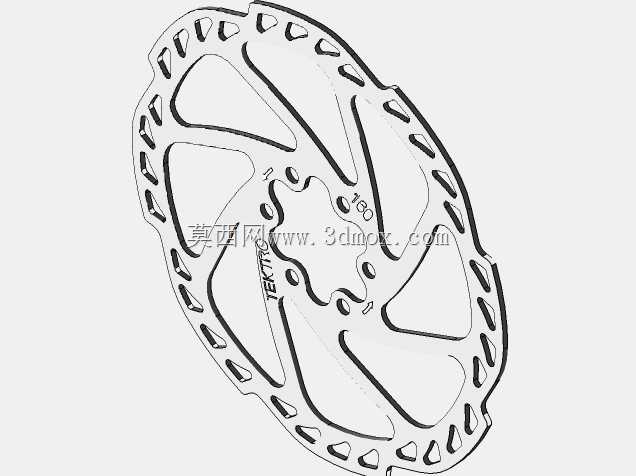

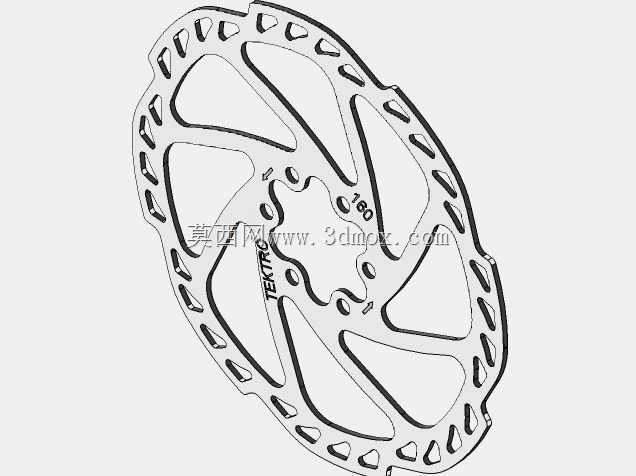

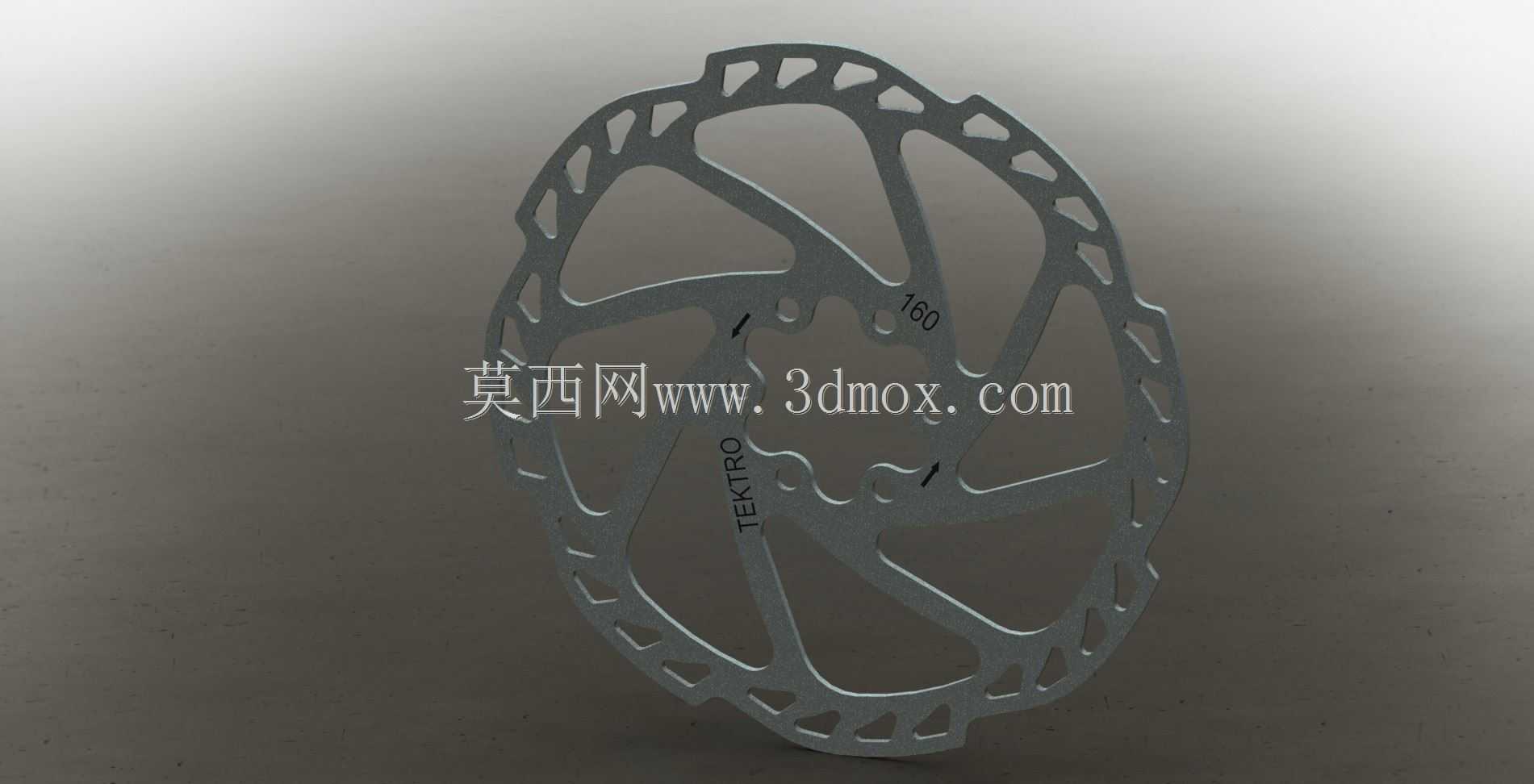

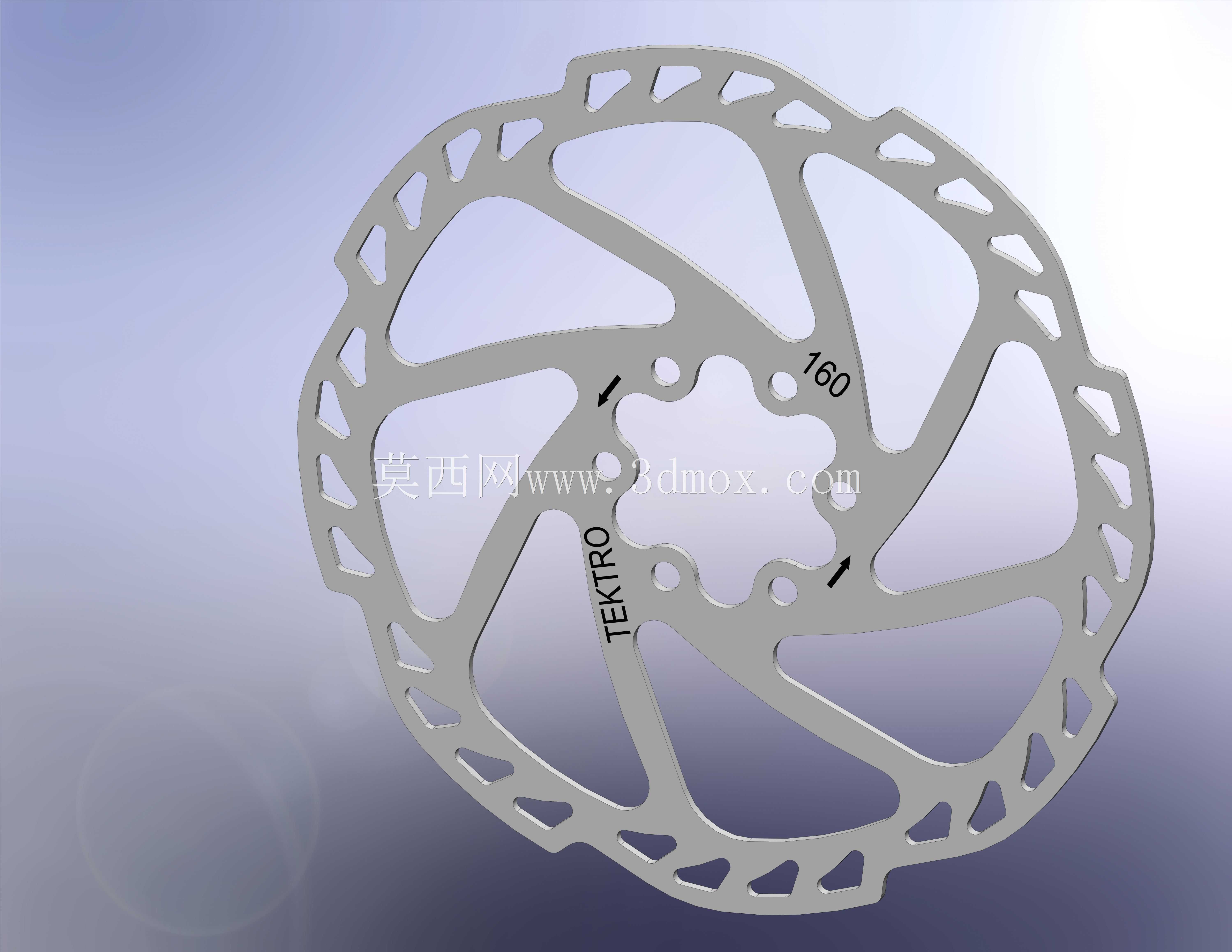

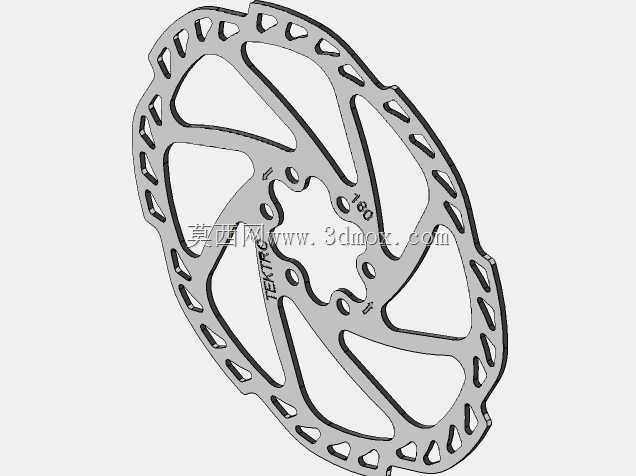

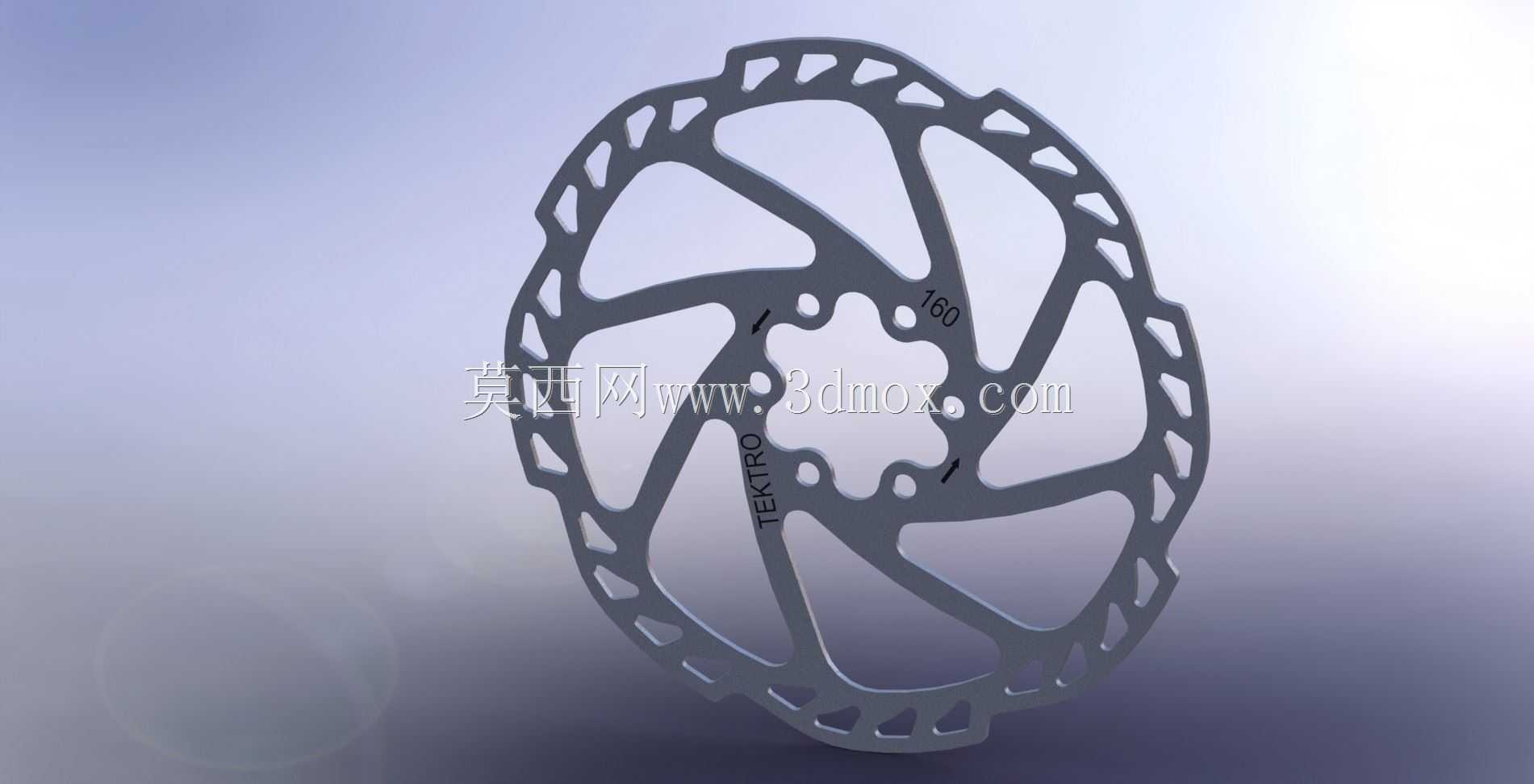

在产品功能特性设计上，盘面采用了多辐条镂空的结构布局，这种设计首先可以有效降低制动盘自身的重量，减少车轮转动时的簧下质量，提升车轮转动的响应速度；其次大面积的镂空空隙可以在车轮转动时带动空气快速穿过盘面，带走制动摩擦产生的热量，避免长时间制动导致的热衰减问题，防止制动力度下降。盘面外缘设计了连续的缺口结构，一方面可以在制动过程中刮除夹器来令片表面附着的泥沙、碎屑，减少硬质杂质对来令片和盘面的异常磨损，延长零部件使用寿命，另一方面也能在制动时让来令片与盘面的接触更平顺，减少制动过程中的异响和抖动。盘面上标注的安装方向箭头，可以指导维修人员、骑行爱好者正确安装，避免装反导致的制动异响、排屑不畅问题。

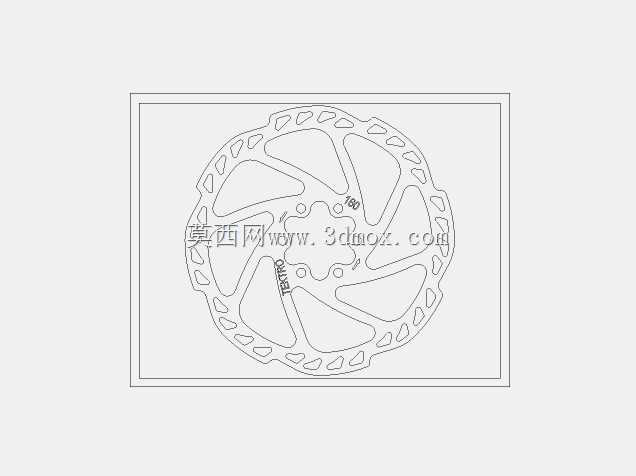

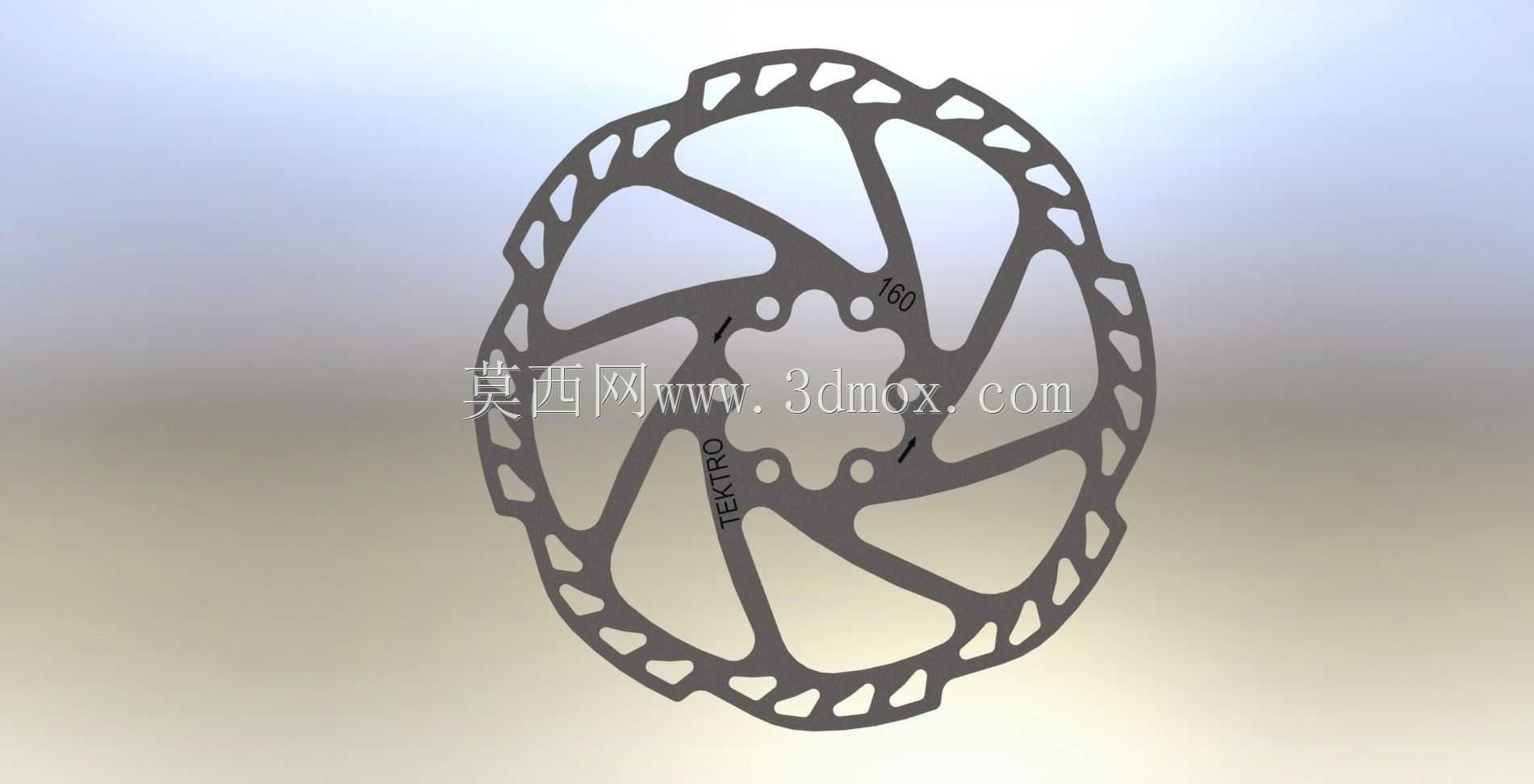

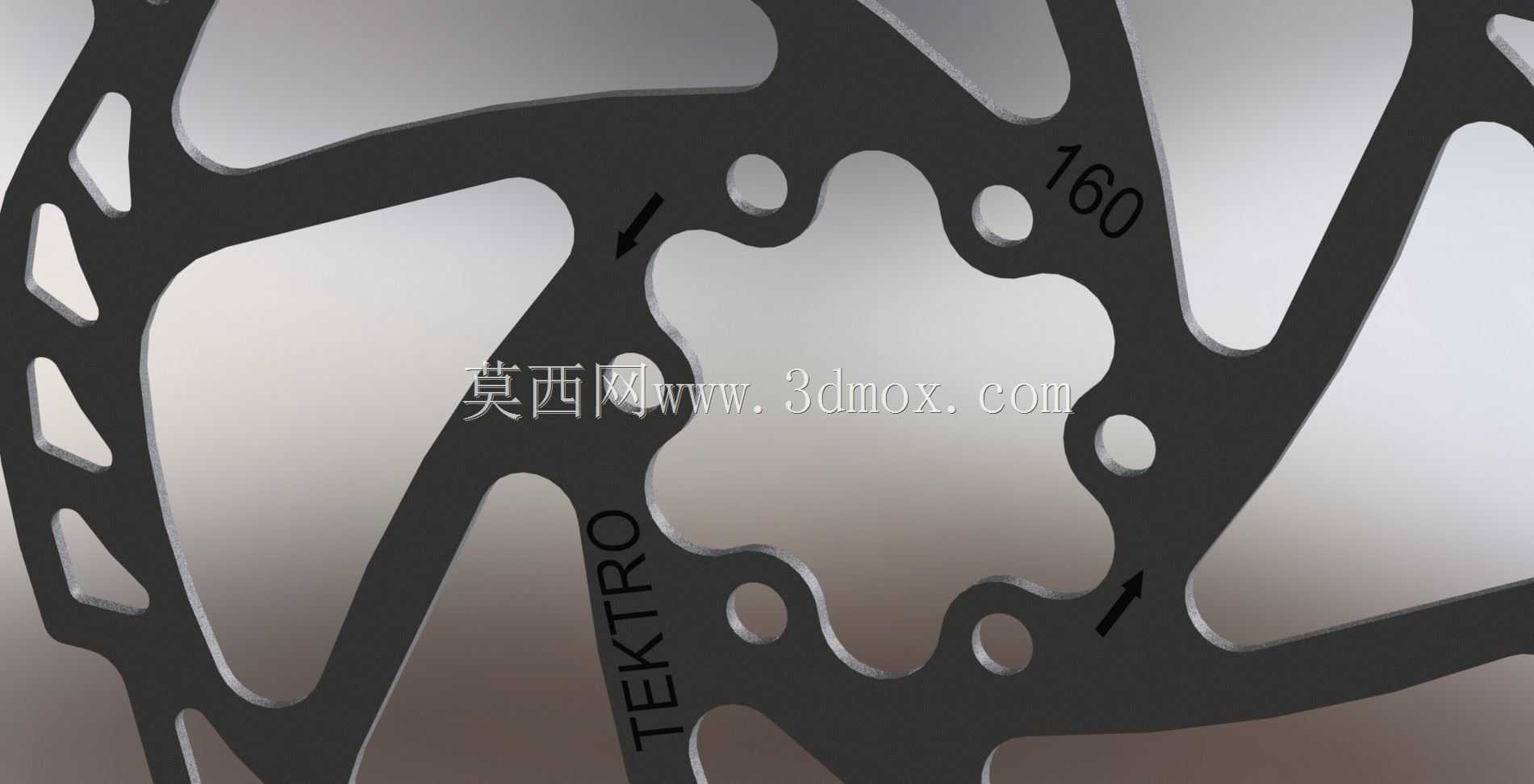

从安装边界与尺寸设计来看，这款制动盘的有效摩擦直径为160mm，中心采用六钉安装孔位布局，孔位的分布尺寸匹配行业通用的六钉花鼓安装标准，不需要额外改装就可以直接适配绝大多数市售的碟刹花鼓，安装时只需要按照对角顺序锁紧固定螺丝，就能保证制动盘的安装平面度，避免转动时出现偏摆蹭碟的问题。盘面的厚度设计兼顾了结构强度和摩擦损耗余量，既可以保证夹紧制动时不会因为夹持力出现形变，也预留了足够的磨损厚度，支持长期使用后的正常损耗，不需要频繁更换部件。整体盘面的平整度公差控制在极小范围内，保证夹器夹紧时整个摩擦面受力均匀，不会出现局部压力过大导致的盘面偏磨、制动力度不均的问题。
