自行车椭圆链轮曲柄传动组件结构设计

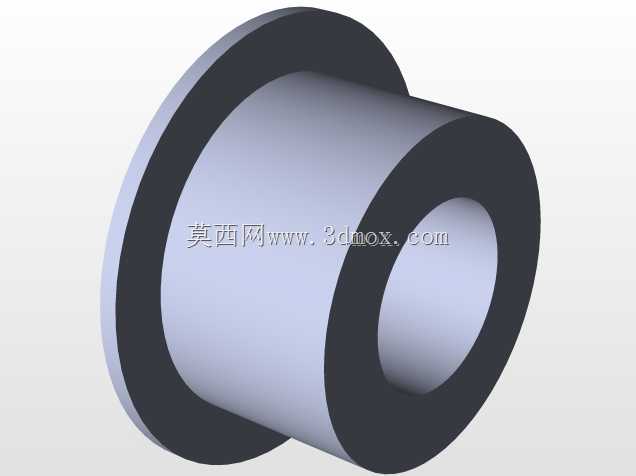

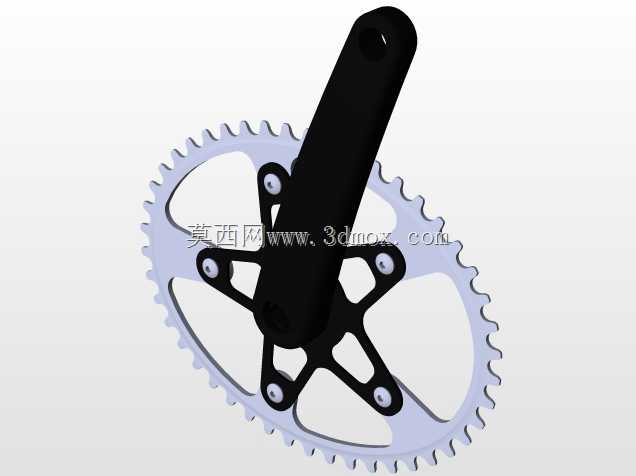

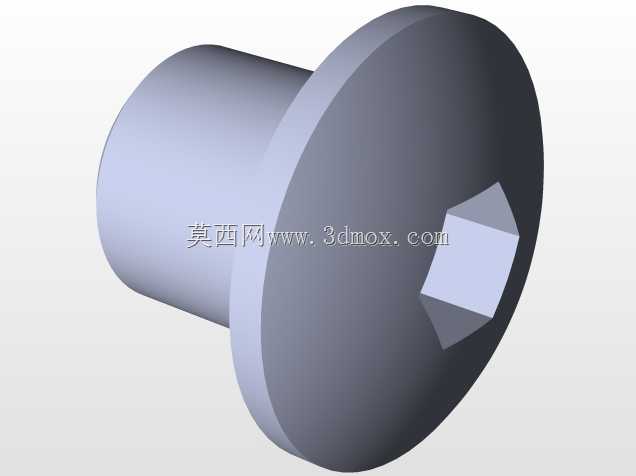

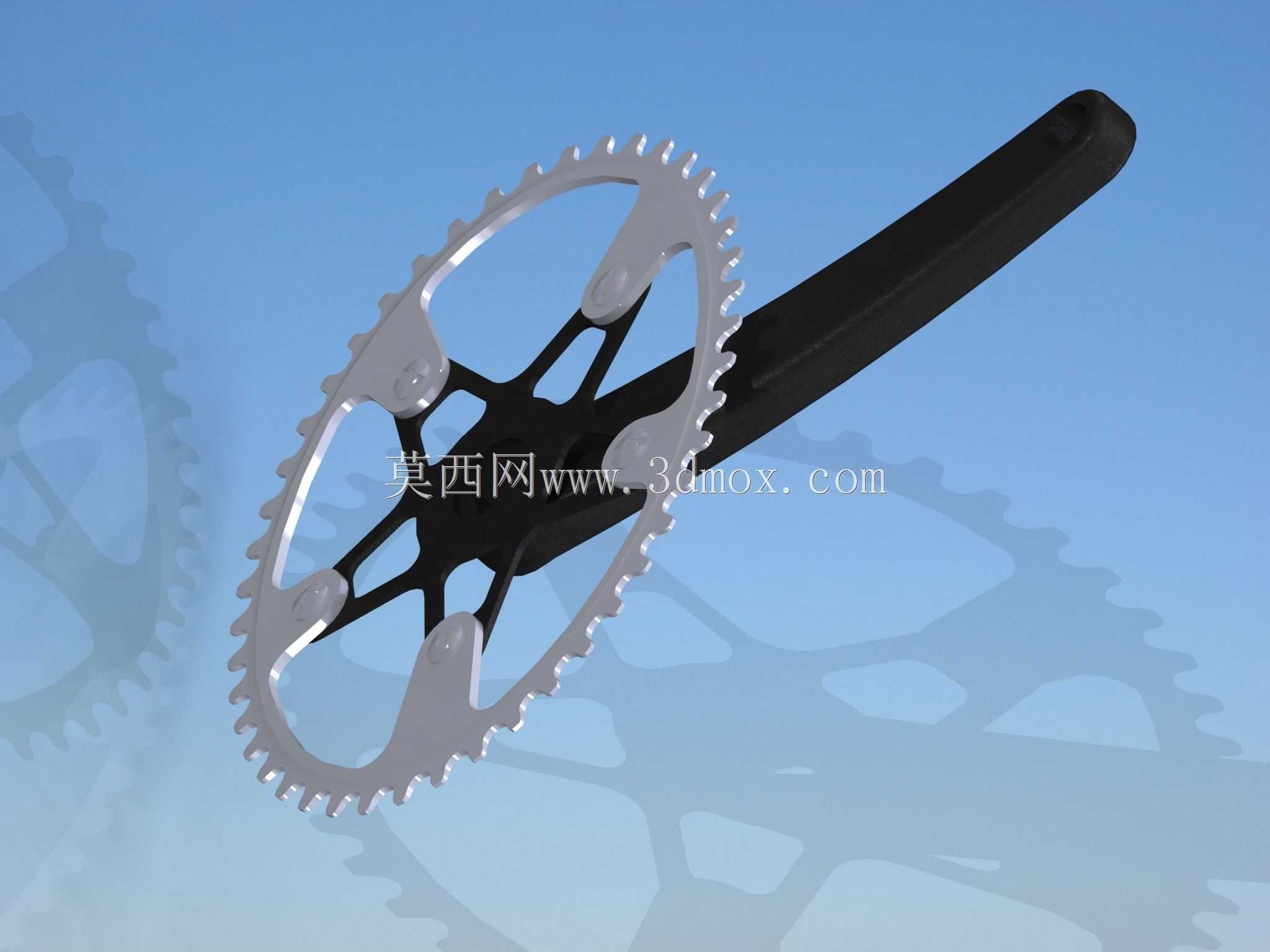

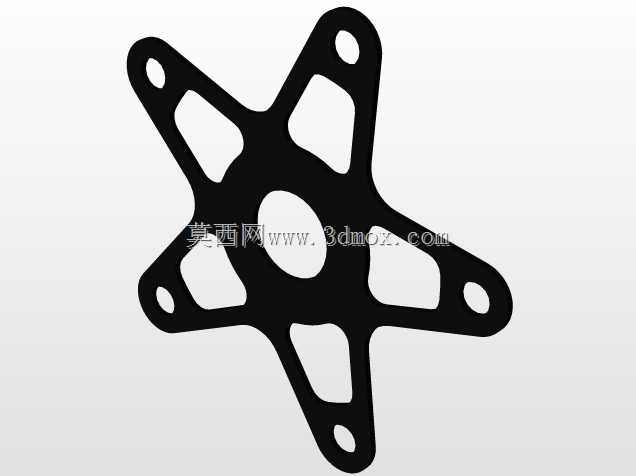

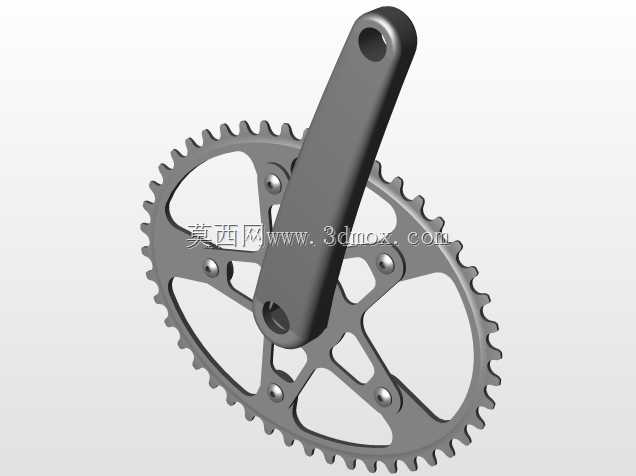

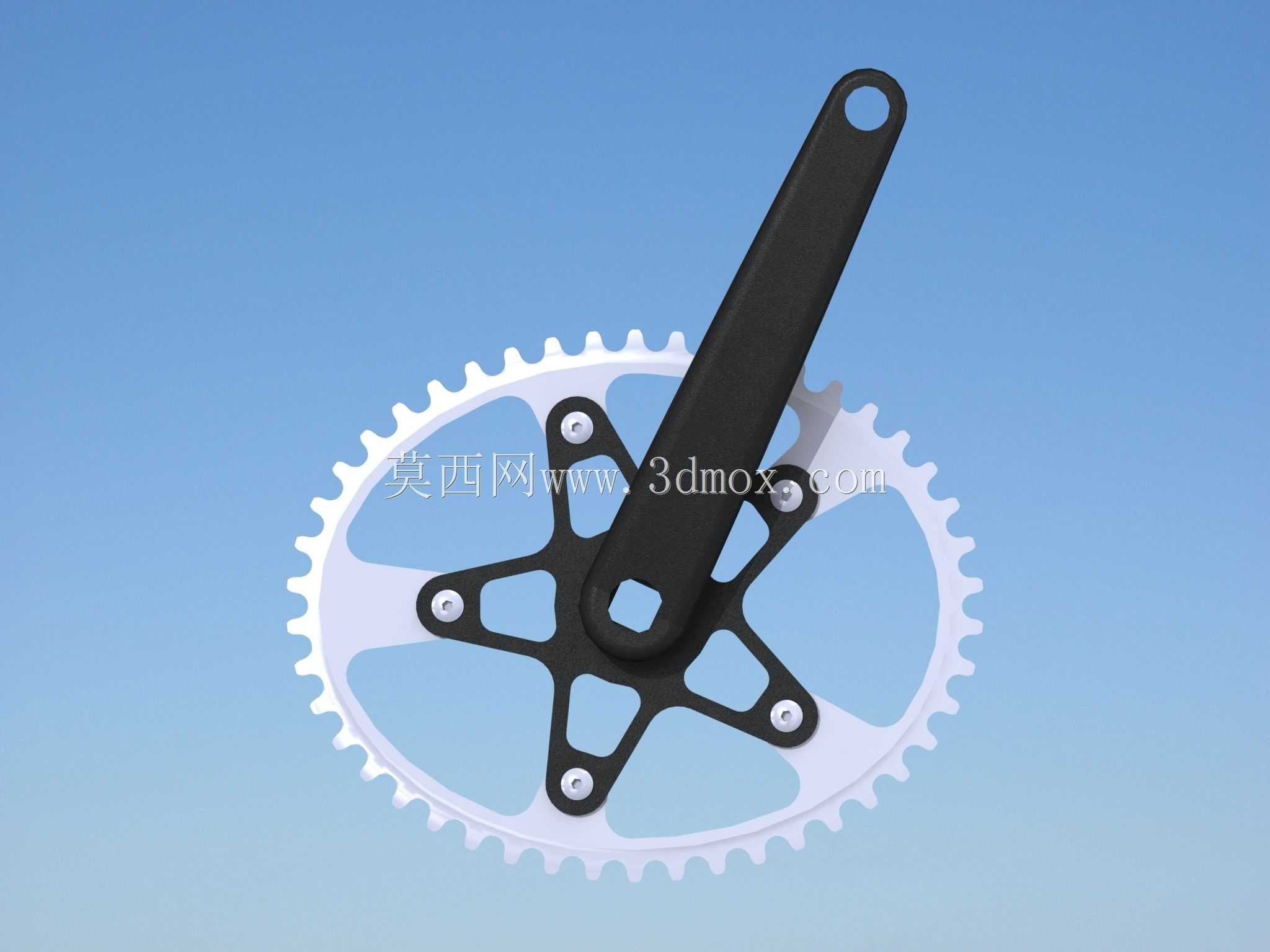

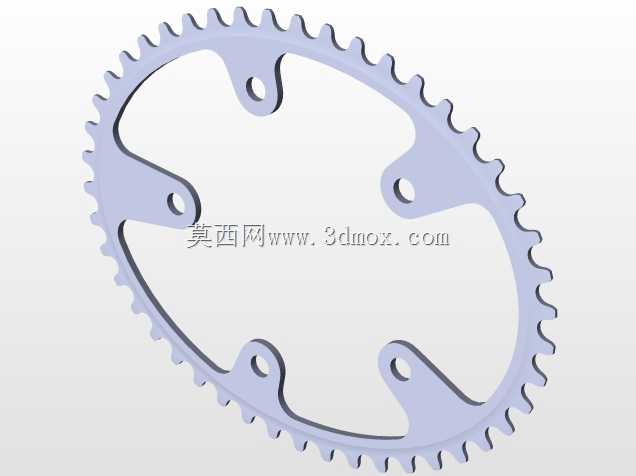

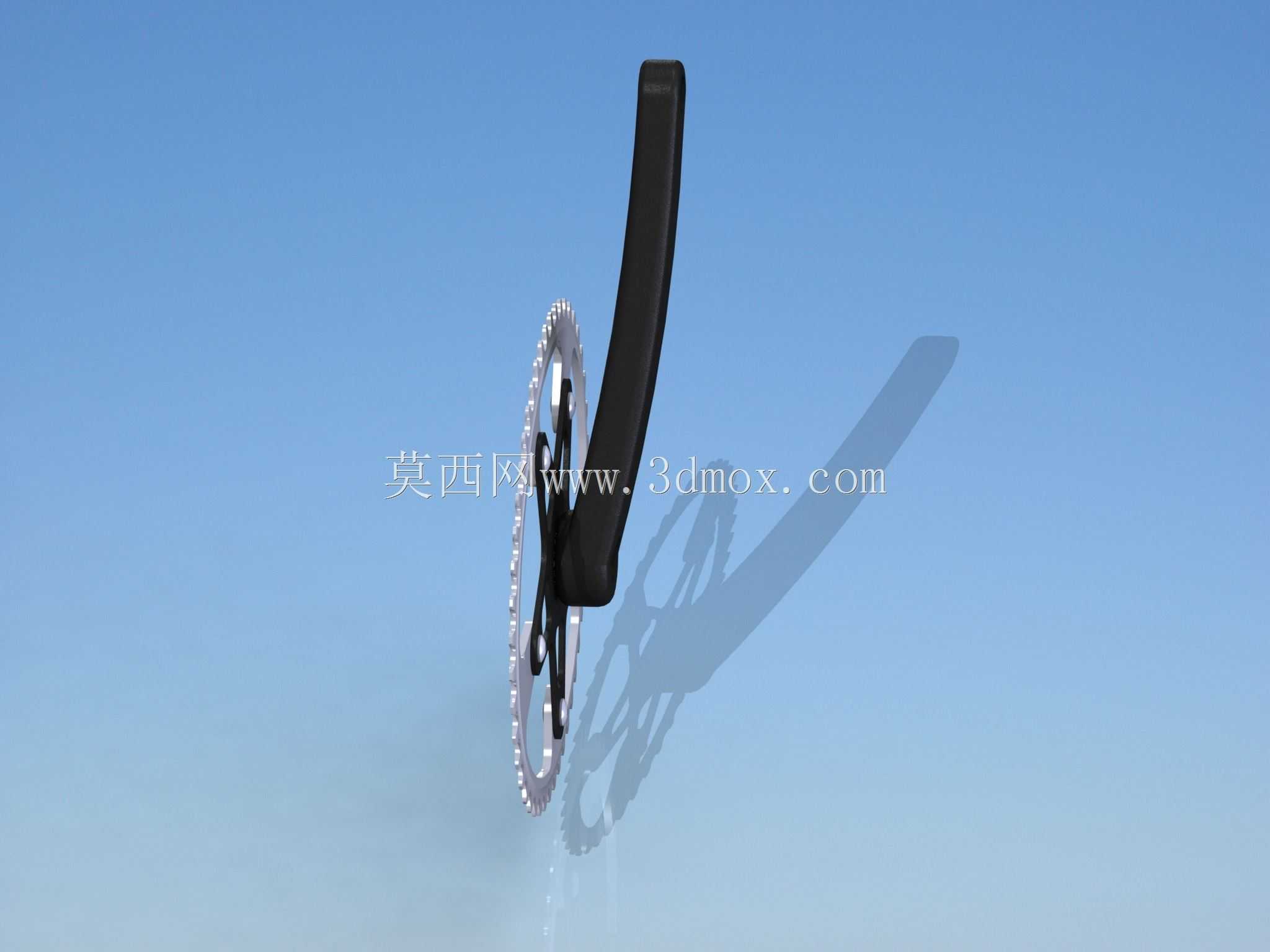

这套椭圆链轮曲柄传动组件，主要应用于民用代步自行车、运动竞技自行车的动力传输环节，作为脚踏输入与后轮链条传动之间的核心转换部件，直接决定骑行过程中的动力输出效率与踩踏发力的平顺性。不同于传统圆形链轮的恒定传动比设计，椭圆链轮的轮廓采用变径椭圆曲线，在曲柄处于踩踏发力死点区间时等效链轮半径更小，能降低踩踏通过死点时的阻力，在发力做功区间等效半径更大，可放大踩踏输出扭矩，适配长距离骑行、爬坡骑行等不同场景下的发力特性，有效降低骑行过程中的腿部肌肉负荷。从结构设计层面看，组件采用五爪星形支架作为链轮与曲柄的连接载体，五个安装点位沿曲柄回转中心均匀分布，通过带法兰的紧固螺钉完成链轮片与支架的刚性连接，既保证传动过程中的连接强度，也可支持不同齿数链轮片的快速替换，适配不同骑行场景的传动比调校需求。曲柄主体采用一体化锻造结构，一端设置方孔结构与中轴配合，保证扭矩传递过程中的同轴度，避免长期使用出现配合松旷，另一端设置脚踏安装螺纹孔，螺纹深度与同轴度符合通用自行车配件的安装规范，可直接适配市售标准规格的自行车脚踏。链轮片的齿形经过修形处理，齿廓曲线匹配标准自行车链条的节距参数，啮合过程中可保证链条与齿槽的顺畅嵌入与脱离，降低传动过程中的跳齿、掉链概率，齿部边缘做了倒角处理，减少链条啮合时的侧向摩擦损耗。安装边界方面，曲柄的长度符合成人自行车的通用尺寸规范，回转过程中与自行车车架后下叉、前拨链器的预留间隙满足安全要求，不会出现运动干涉；椭圆链轮的长轴、短轴尺寸经过调校，保证链条在最大、最小飞轮片切换时的张紧量处于后拨链器的调节行程范围内，无需额外调整中轴位置即可完成适配。五爪支架的镂空设计在保证结构强度的前提下，有效降低了组件整体重量，同时可减少骑行过程中泥水、杂物在支架处的堆积，降低日常维护的清理难度。
