工业级法兰连接蒸汽截止阀三维设计作品

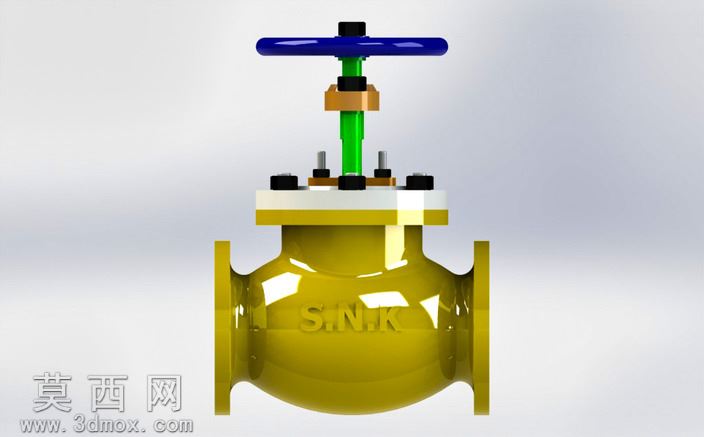

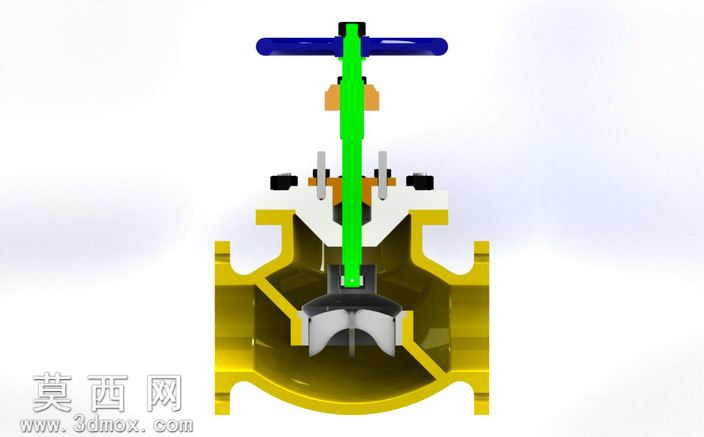

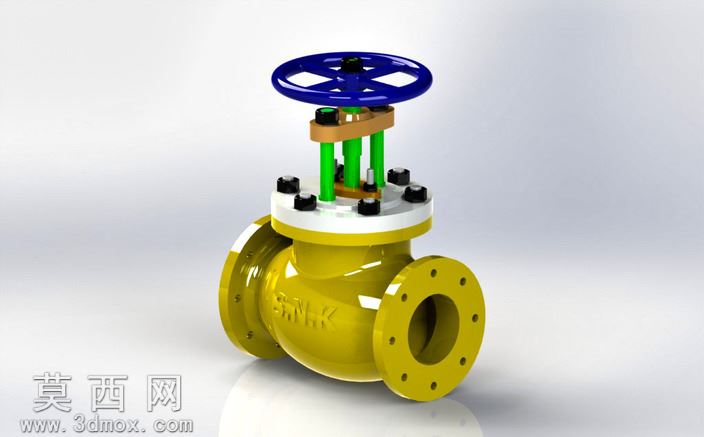

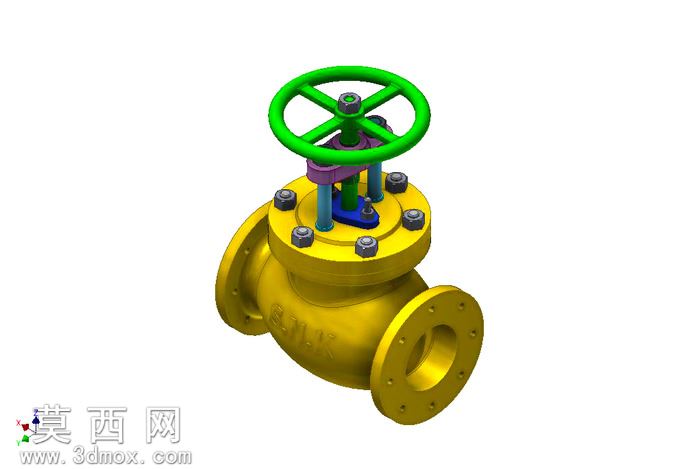

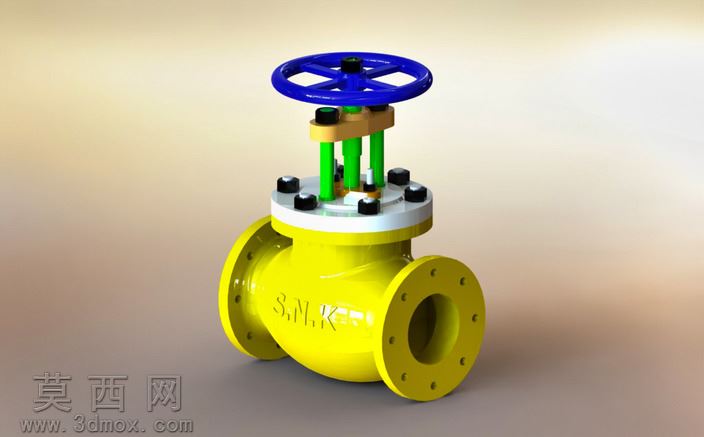

本作品为蒸汽管路系统专用的法兰连接截止阀三维建模成果，建模过程严格遵循工业阀门设计规范，以Autodesk Inventor为核心建模工具，先完成整体结构的参数化草图绘制，通过拉伸、旋转、扫掠等基础特征命令搭建阀体主体框架，再对法兰密封面、阀座配合槽、阀杆升降通道等关键部位进行精细化特征构建，确保各部件的尺寸公差符合管路连接的行业标准。材质渲染阶段针对不同部件做了差异化材质分配：阀体主体采用铸钢材质的哑光黄漆效果，还原工业蒸汽阀门的常规防腐涂装质感，表面添加细微的铸造肌理与漆面颗粒感，避免塑料感失真；顶部操作手轮采用蓝色酚醛塑料材质，模拟工业手轮的耐磨防滑质感，表面添加细微的磨砂纹理；阀杆部分采用抛光不锈钢材质，还原金属杆件的高光反射特性；中法兰连接螺栓、压盖部件采用发黑处理的碳钢材质，区分不同金属部件的表面处理差异；密封填料部位采用柔性石墨的深灰哑光材质，还原密封件的质感特征。结构设计上完整还原了截止阀的核心功能结构：包含S型流道的阀体腔体、带密封锥面的阀瓣、与手轮联动的梯形螺纹阀杆、中法兰密封结构、填料函密封组件、法兰连接螺栓组，各部件之间保留了真实的装配间隙与配合关系，可直观展示阀杆升降带动阀瓣启闭、实现蒸汽管路通断控制的工作原理。设计过程中优先考虑结构的合理性与工业实用性，所有连接尺寸、通径规格、螺栓孔分布均参考常用蒸汽截止阀的实际参数，确保模型可用于管路系统的虚拟装配演示、阀门结构教学展示、产品外观渲染方案验证等场景，渲染阶段采用柔和的工业产品布光方案，通过主光、辅光、轮廓光的搭配，清晰展现阀体的曲面过渡、部件层次与材质细节，避免过强反光遮挡结构特征，最终呈现出兼具结构准确性与视觉真实感的工业阀门三维模型。
