多通路集成式手动控制阀块三维设计

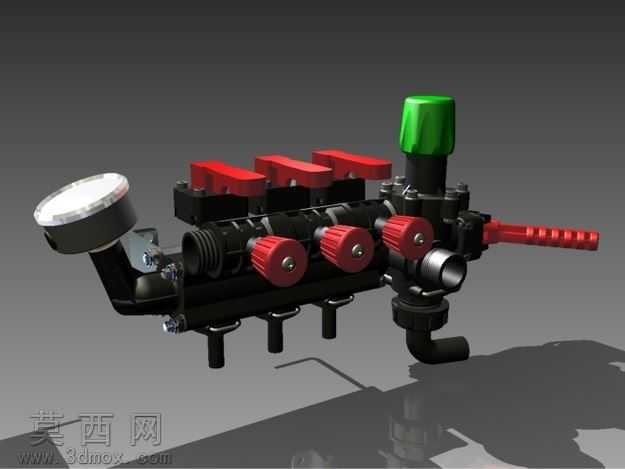

本作品为多通路集成式手动控制阀块的三维建模成果，建模过程中严格遵循流体控制元件的工程设计逻辑，先完成整体阀块基体的特征搭建，以一体化铸造的黑色主阀身为核心载体，逐一排布各功能组件的安装位，确保各通路的同轴度、安装面平面度符合机械装配公差要求。建模阶段对每一处结构细节都做了还原：主阀身集成三路独立控制阀门，每路阀门配套红色手动调节旋钮，旋钮表面做了防滑滚花纹理处理，旋钮与阀身的连接螺纹、密封槽结构都做了精细化建模，保证装配关系可直观呈现；阀块上方设置三个红色扳把式截止阀，对应不同支路的通断控制，扳把的开合角度限位结构也做了完整还原；阀块顶部设置绿色顶盖的主调压阀，用于系统整体压力调节，阀侧延伸出带防滑纹理的红色手动操作手柄，用于主路通断操控；阀块侧方安装径向压力表，压力表的表盘刻度、金属包边、连接接头都做了写实建模，可直观显示入口侧压力数值；阀块底部设置三个向下的管路快插接口，侧方设置弯管式管路接头，所有接口的卡扣、密封凸台结构都完整呈现，同时配套设计了专用安装支架，支架的安装孔位、加强筋结构都符合实际安装需求。材质渲染阶段，针对不同部件做了差异化材质调配：主阀身采用哑光黑色工程塑料材质，还原玻纤增强尼龙的磨砂质感；红色操作件采用亮面红色硬质塑料材质，添加轻微的反光效果突出操作件的辨识度；压力表金属包边、接头部分采用镀铬金属材质，模拟金属件的高光反射特性；压力表表盘采用磨砂玻璃搭配印刷刻度的材质，还原真实仪表的视觉效果；绿色调压阀顶盖采用亮面绿色塑料材质，与红色操作件形成鲜明的视觉区分。整体渲染采用影棚布光方式，主光源从侧上方打亮阀块主体，辅助光源补全暗部细节，添加柔和的地面投影，突出阀块的立体结构与各部件的层次关系。设计思路上采用集成化阀组的设计理念，将原本分散布置的多个控制阀、调压阀、压力表整合在同一个阀块基体上，大幅减少管路连接点，降低流体泄漏风险，同时缩小整体安装体积，方便在小型流体输送设备上布置，各操作件的位置排布符合人体工程学要求，操作人员可快速识别不同功能的操控部件，完成压力调节、支路通断等操作，模型结构完整，各部件的装配关系清晰，可用于流体设备的结构展示、装配教学以及产品方案演示。
