法兰式手动浮动球阀工业三维设计作品

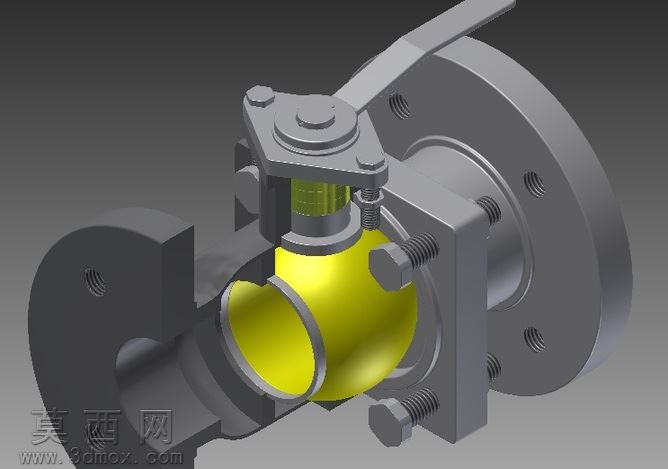

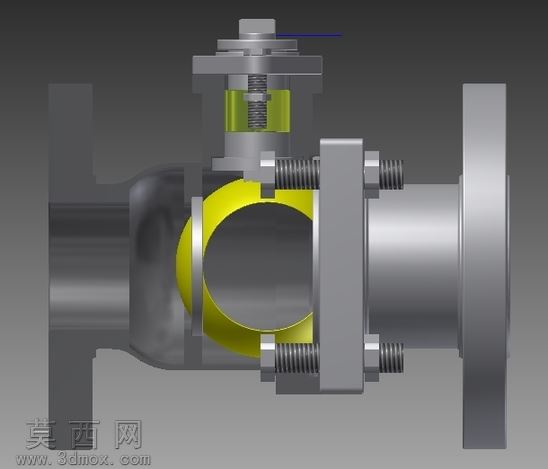

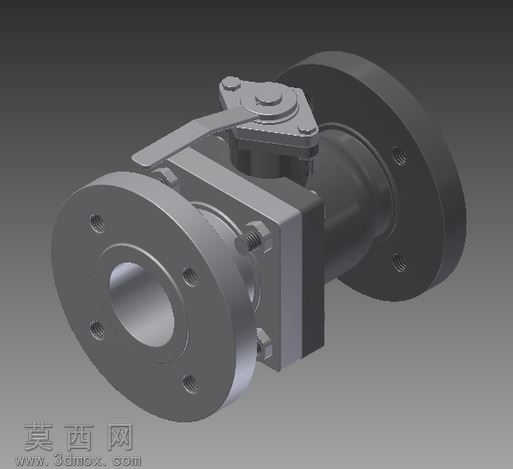

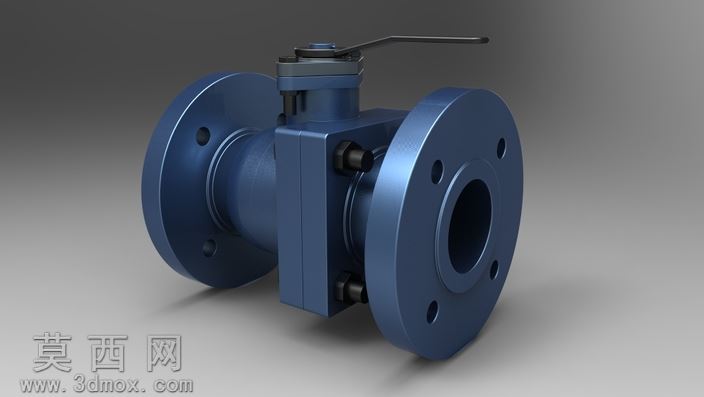

本作品为法兰连接式手动浮动球阀的三维建模设计成果，建模阶段严格遵循浮动球阀的通用工业设计规范，对整体结构进行1:1比例还原。首先完成主体结构的拆分建模，依次构建左右对称的法兰端阀体、中间方形阀腔壳体、顶部阀杆装配座、操作手柄以及紧固件结构，其中法兰端严格按照法兰连接的标准尺寸参数设计，均匀布置四个螺栓连接孔，法兰端面预留密封面结构，保证与外接管道的装配适配性。建模过程中对球体与阀座的配合间隙、阀杆与填料函的装配公差进行了精准参数化设定，还原了浮动球阀在关闭状态下球体在介质压力作用下压紧出口侧阀座实现密封的结构逻辑，同时还原了阀杆与球体的驱动连接结构，保证手柄转动时可准确带动球体完成90度回转，实现阀门的通断切换。材质与渲染阶段，针对阀体、法兰、操作手柄、紧固件等不同部件分别赋予对应材质：阀体与法兰部分采用哑光深蓝色工业铸钢材质，还原工业阀门常用的防腐涂装质感，表面添加细微的铸造肌理与漆面颗粒效果，避免塑料感；操作手柄采用黑色哑光金属材质，紧固件螺栓添加金属倒角高光效果，阀腔结合面处添加细微的装配缝隙与密封垫片的材质表现，提升模型的真实感。渲染阶段采用工作室三点布光方案，主光源从侧上方投射，突出阀体的曲面轮廓与法兰端面的结构层次，辅光源补全暗部细节，避免阀腔下方出现死黑区域，添加柔和的环境反射效果，还原金属漆面的微弱反光特性，背景采用中性渐变灰色，突出阀门主体结构。设计思路上，该模型优先保证结构的准确性与装配合理性，所有部件的尺寸比例均参考通用浮动球阀的行业标准设定，既可以作为工业设计教学的结构演示素材，也可用于管路系统的三维装配场景搭建，模型完整还原了手动球阀的操作逻辑与连接特征，能够直观展示法兰式球阀的外部结构与装配关系，为相关产品的结构展示、方案演示提供精准的三维数字模型支撑。
