全铝板搭建OX数控运动执行机构

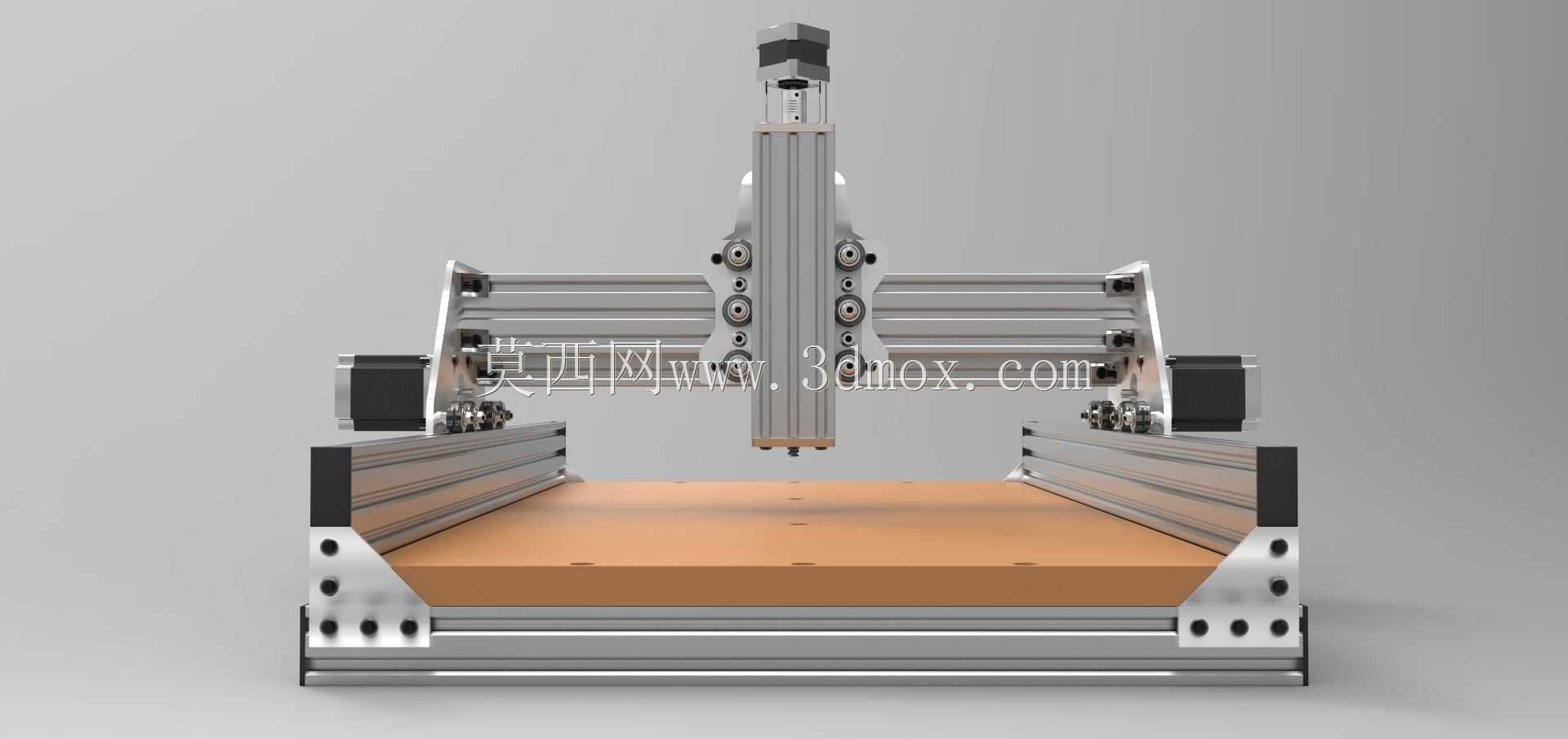

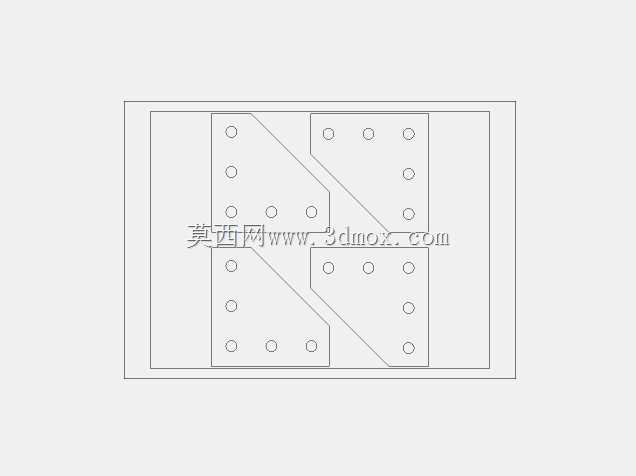

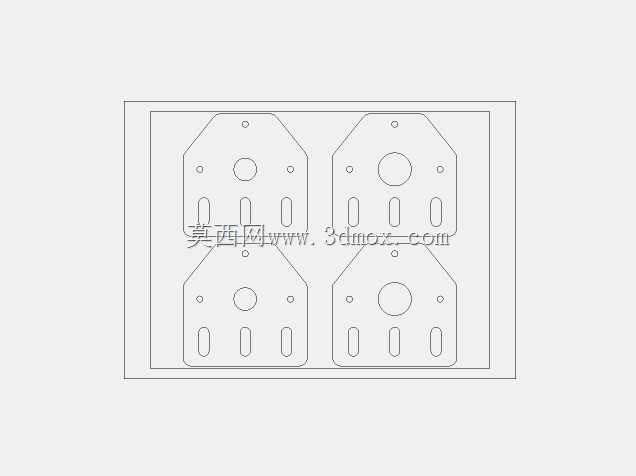

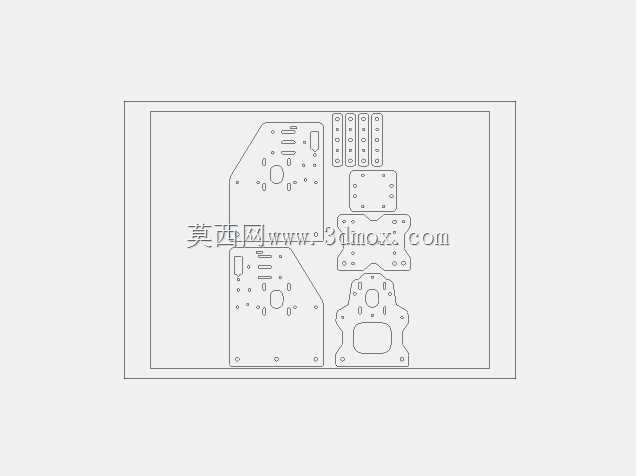

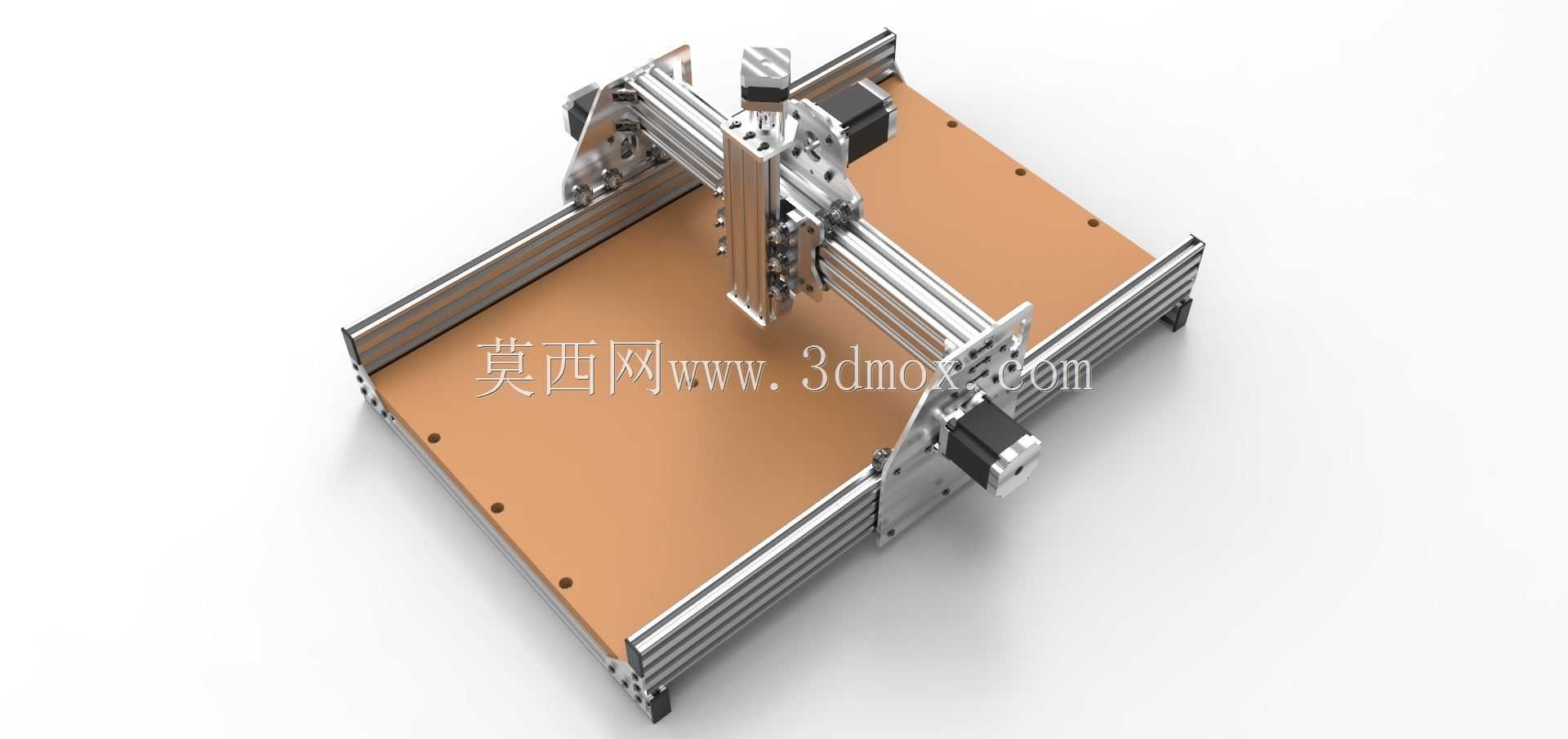

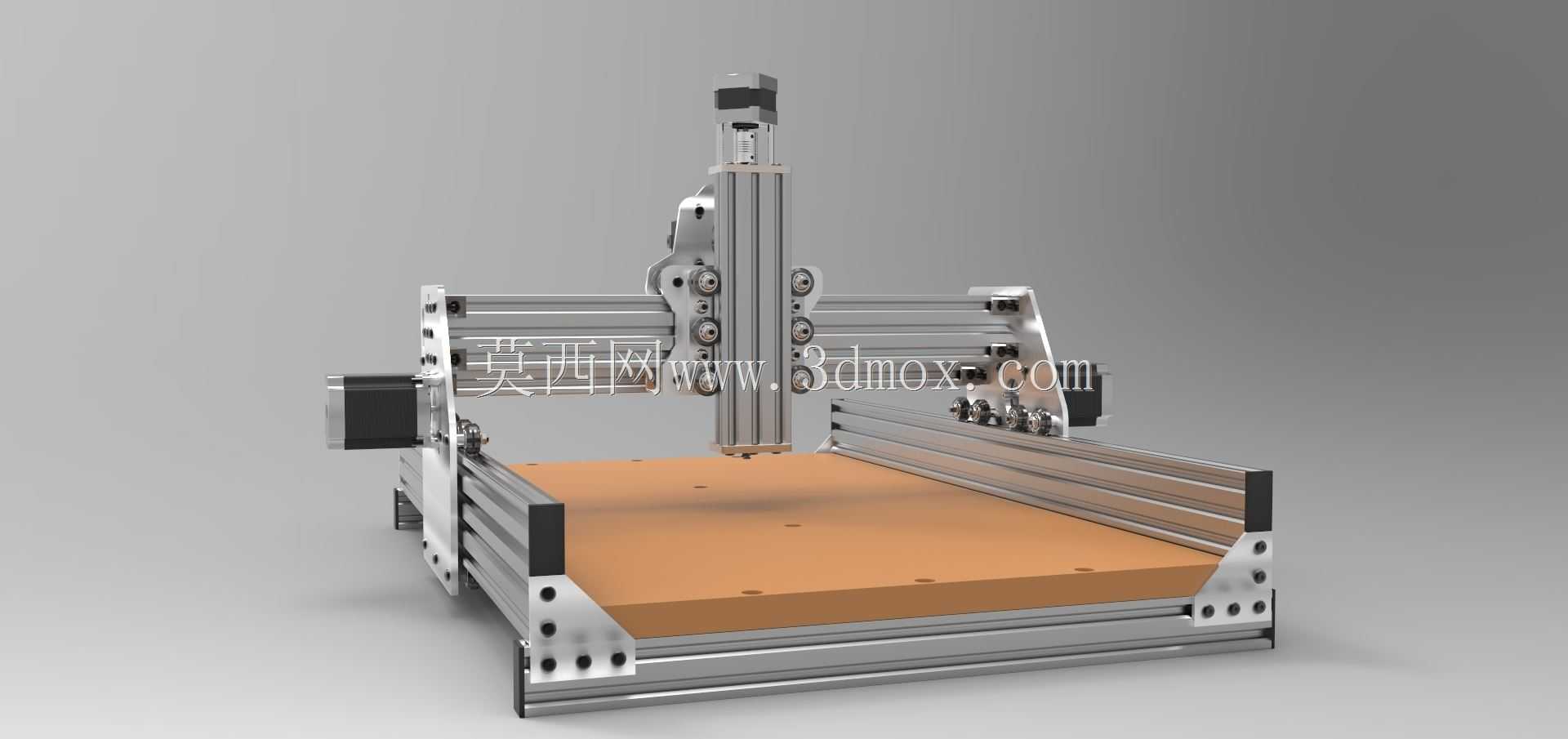

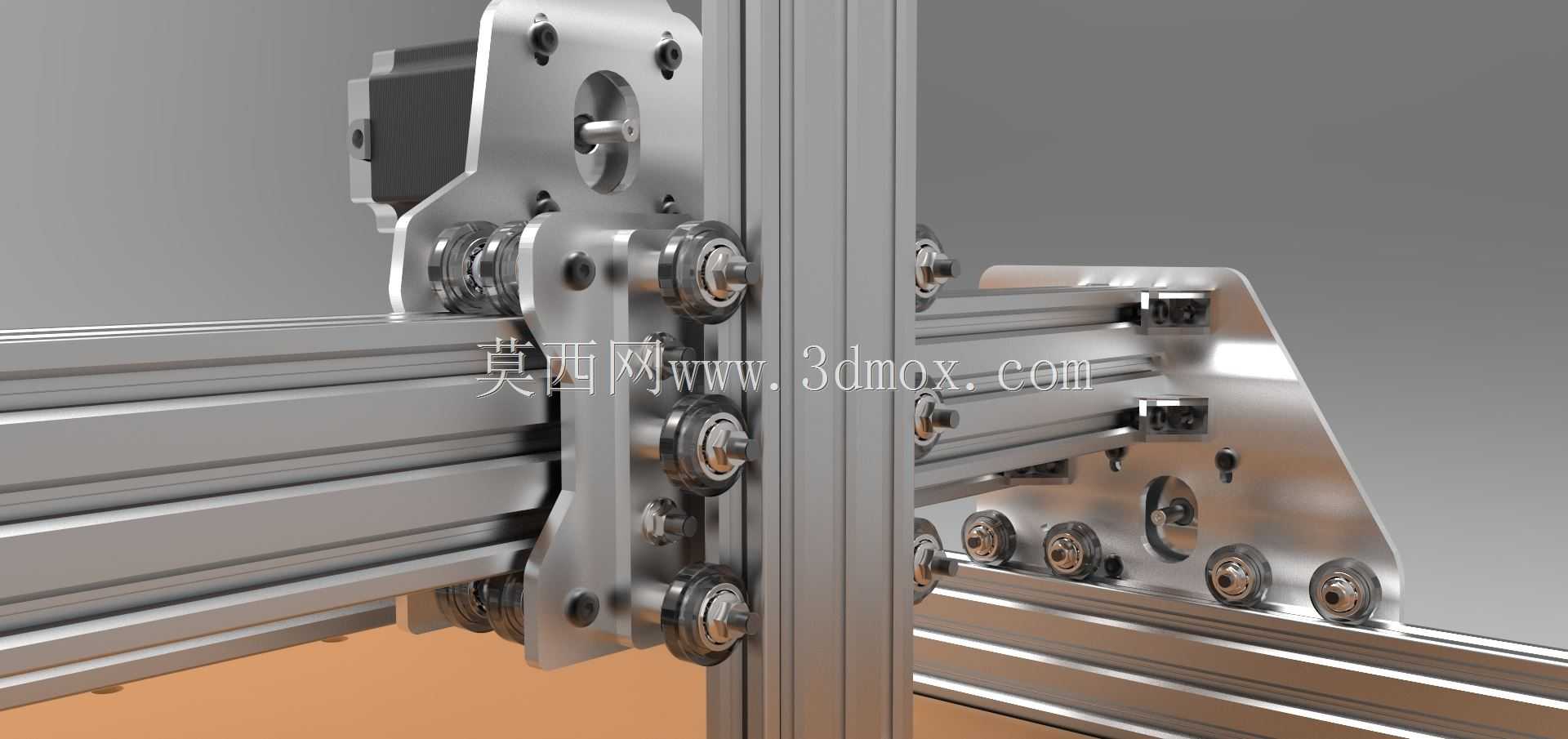

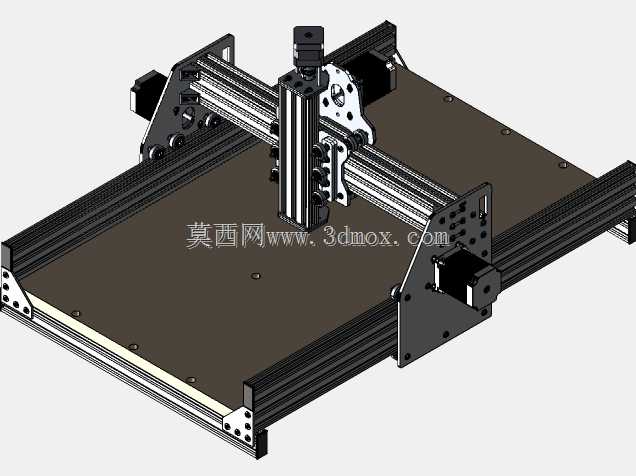

这套数控运动机构的设计初衷，是面向小型桌面级数控加工场景，对开源社区的经典OX CNC结构做适配性优化，所有结构承载件全部采用铝板加工成型，替代原有方案中的部分拼接板材，在控制整体自重的前提下，提升运动组件的结构刚性，减少高速往复运动过程中的结构形变，保障加工过程的走刀精度。从实际应用场景来看，这套机构可以直接搭载高速电主轴作为小型数控铣床的核心运动载体，完成软金属、工程塑料、木材等材质的铣削、钻孔、轮廓雕刻加工，也可以更换执行末端搭载激光头、画笔、点胶阀等组件，适配小型打样、个性化定制加工、教学实训等多种使用场景，尤其适合工作室、高校实验室、个人创客空间这类对设备占地尺寸敏感、加工载荷不大的使用环境。在功能特性上，这套结构采用铝型材作为基础搭建框架，型材槽口直接作为滚轮导轨的安装基准，省去了额外安装直线导轨的加工与装配工序，偏心滚轮组件直接卡入铝型材的V型槽内，通过调整偏心量可以精准控制滚轮与槽道的配合预紧力，既可以消除运动间隙，又能避免预紧过大导致的滚轮磨损加快、运行阻力升高问题。X轴方向采用双侧对称布置的滚轮组，将运动滑台的载荷均匀分布在型材两侧的槽道上，避免单侧受力导致的滑台偏摆，Z轴的安装支架采用整块铝板铣削成型，所有安装孔位一次装夹加工完成，保证电机安装面、导轨配合面的位置精度，减少装配时的调整工作量。设计过程中充分考虑了安装边界的适配性，铝型材框架的拼接位置全部预留标准槽口螺母的安装空间，不需要对型材做二次焊接或者额外打孔，使用者可以根据自身的加工行程需求，更换对应长度的铝型材即可调整设备的有效加工范围，所有连接紧固件全部采用标准公制规格，日常维护更换配件不需要定制特殊零件。传动部分的安装位预留了同步带传动的张紧调整空间，装配时可以通过调整张紧螺栓的位置改变同步带的张紧力，避免传动过程中出现丢步、传动滞后的问题，走线位置也在铝板支架上预留了对应的穿线孔与扎带固定位，方便整理电机、限位开关的线缆，避免运动过程中线缆与运动部件发生剐蹭磨损。整套结构的装配逻辑遵循模块化设计思路，各个组件可以独立拆分装配，先完成单个轴的滚轮组调试再进行整体拼接，降低了整体装配的调试难度，即使是初次接触数控设备搭建的使用者，也可以按照装配顺序逐步完成调整，不需要专用的大型加工设备辅助。
