小型立式数控铣床结构设计方案

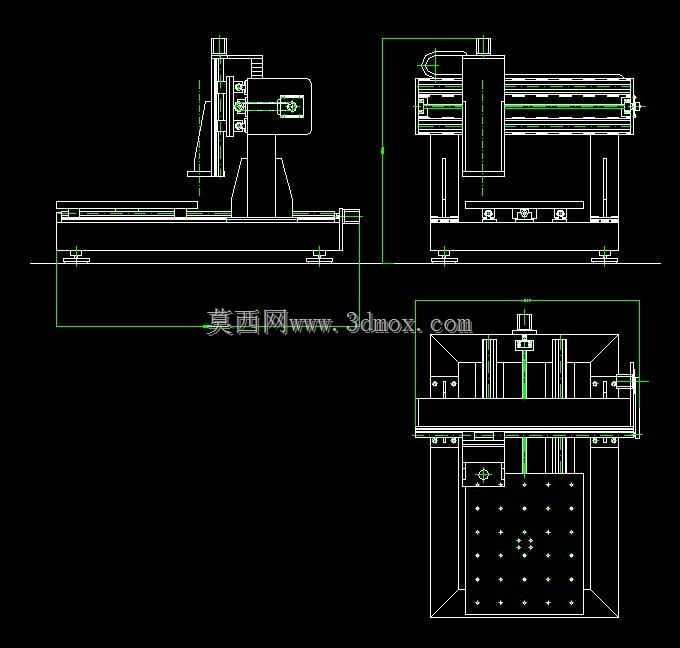

这款数控铣床主要面向中小型机械加工车间、职业院校实训基地、五金零配件加工门店等场景使用，可完成平面铣削、沟槽加工、钻孔镗孔、复杂曲面成型等多类加工作业，适配铝件、铜件、普通钢材、工程塑料等多种常见加工材质，能够替代传统人工操作的普通铣床完成高精度重复加工任务，有效降低人工操作的误差率，提升小批量定制零件的加工一致性。从整体设计思路来看，该设备采用经典的定梁式立式结构布局，床身作为整体承载基础采用一体式刚性框架设计，能够有效吸收加工过程中产生的切削振动，保证主轴高速运转时的加工稳定性；X轴方向布置长行程移动工作台，Y轴采用滑枕式移动结构搭配垂直布置的Z轴主轴箱，三轴传动均采用线性导轨搭配精密滚珠丝杠的组合，既保证了移动过程的顺滑无卡顿，也能长期维持进给精度不出现明显衰减。设备的主轴单元采用标准化主轴接口，可适配不同规格的铣刀、钻头、镗刀等加工刀具，满足不同工序的加工需求，主轴的进给行程经过合理优化，既能够满足常规厚度零件的加工深度要求，也避免了过长行程带来的刚性下降问题。在安装边界方面，该设备整体外形尺寸控制在500x600x200mm的紧凑范围内，占地面积较小，不需要专门的大型设备基础，普通硬化车间地面即可完成安装固定，对于场地空间有限的小型加工场所十分友好；设备的操作维护空间预留充足，日常的导轨润滑、丝杠间隙调整、刀具更换等操作都不需要拆解设备主体结构，一线操作人员经过简单培训即可完成日常维护工作。在实际生产应用中，该设备既可以作为独立加工单元完成小型零件的全工序加工，也可以接入小型自动化生产线作为铣削工位配套使用，能够适配单件定制、小批量生产等不同的生产模式，相较于大型数控铣床采购成本更低、能耗更小，对于加工需求灵活、产能规模不大的加工主体来说具备很高的实用价值；设备的走线布局采用内置式设计，既避免了加工过程中切削液、金属切屑对线路的损伤，也让设备整体外观更加整洁规整，减少了车间安全隐患。
