小型气液回路用全功能压力检测开关结构

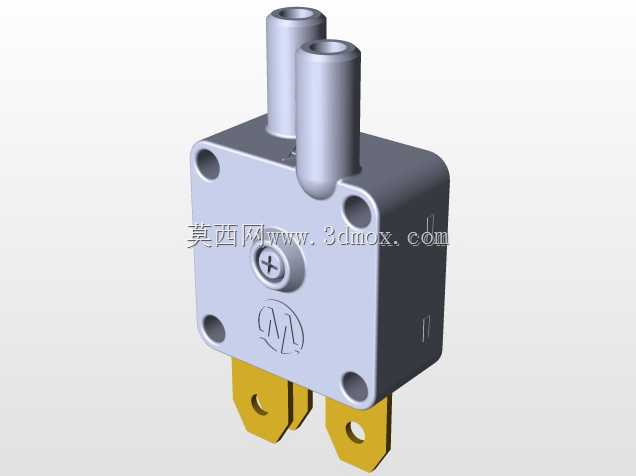

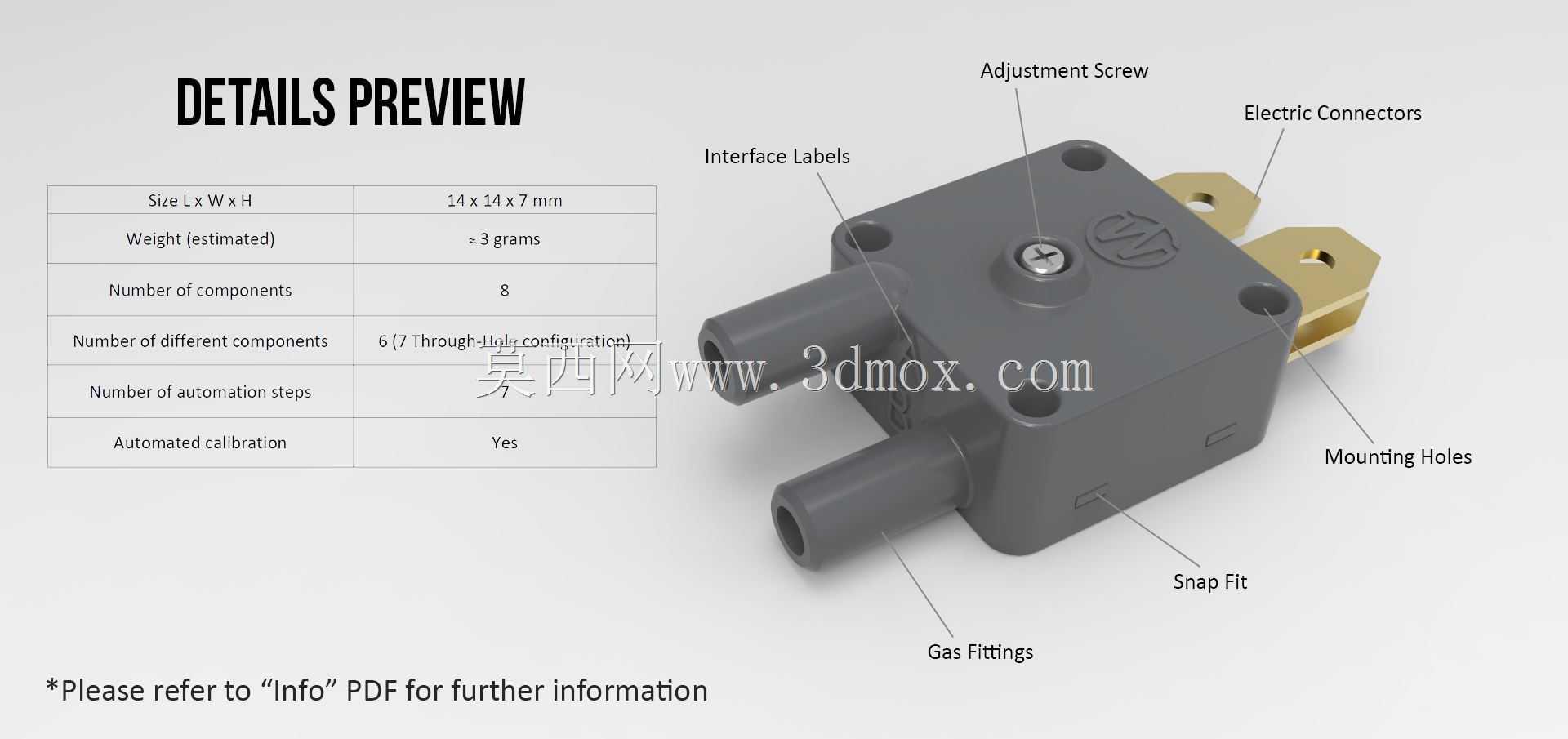

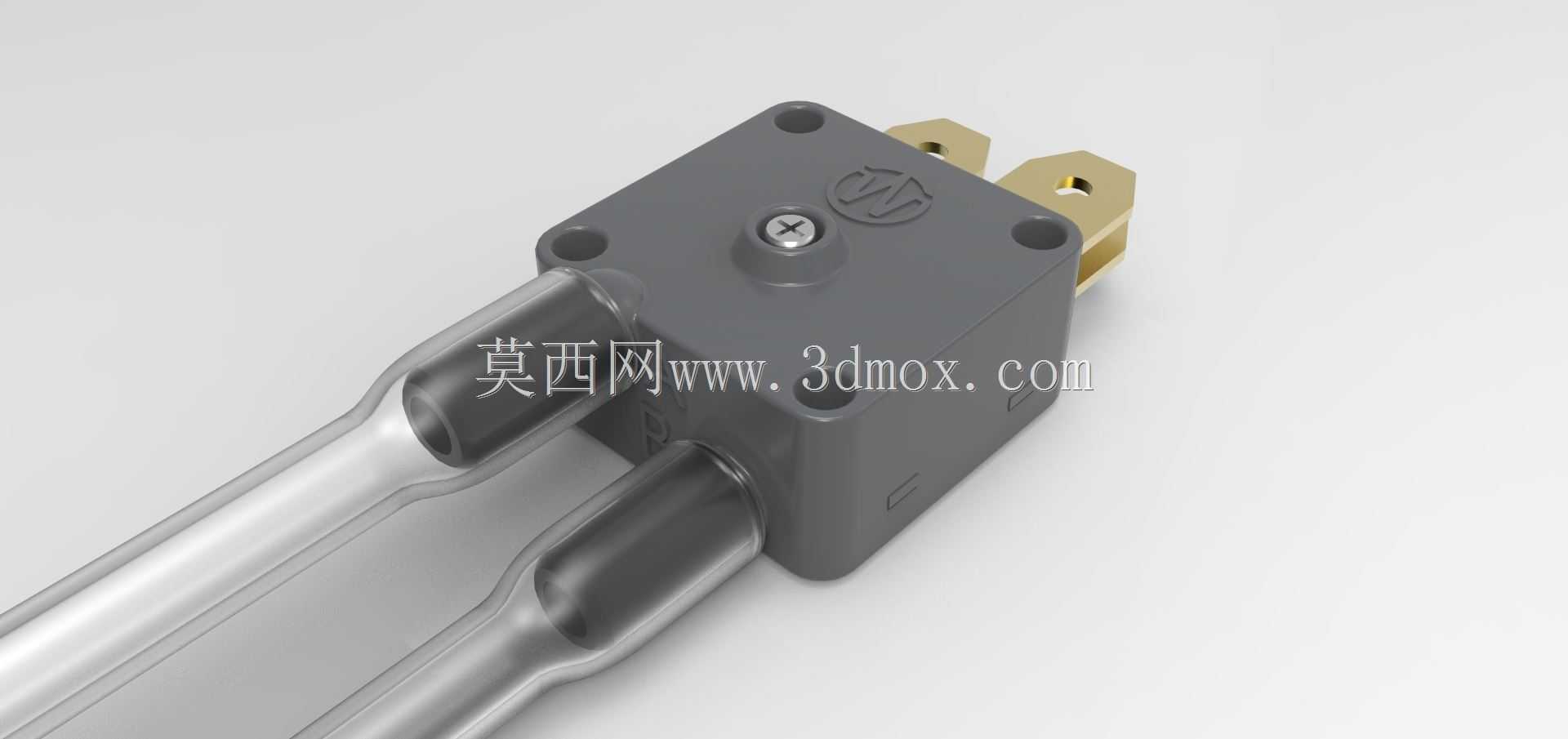

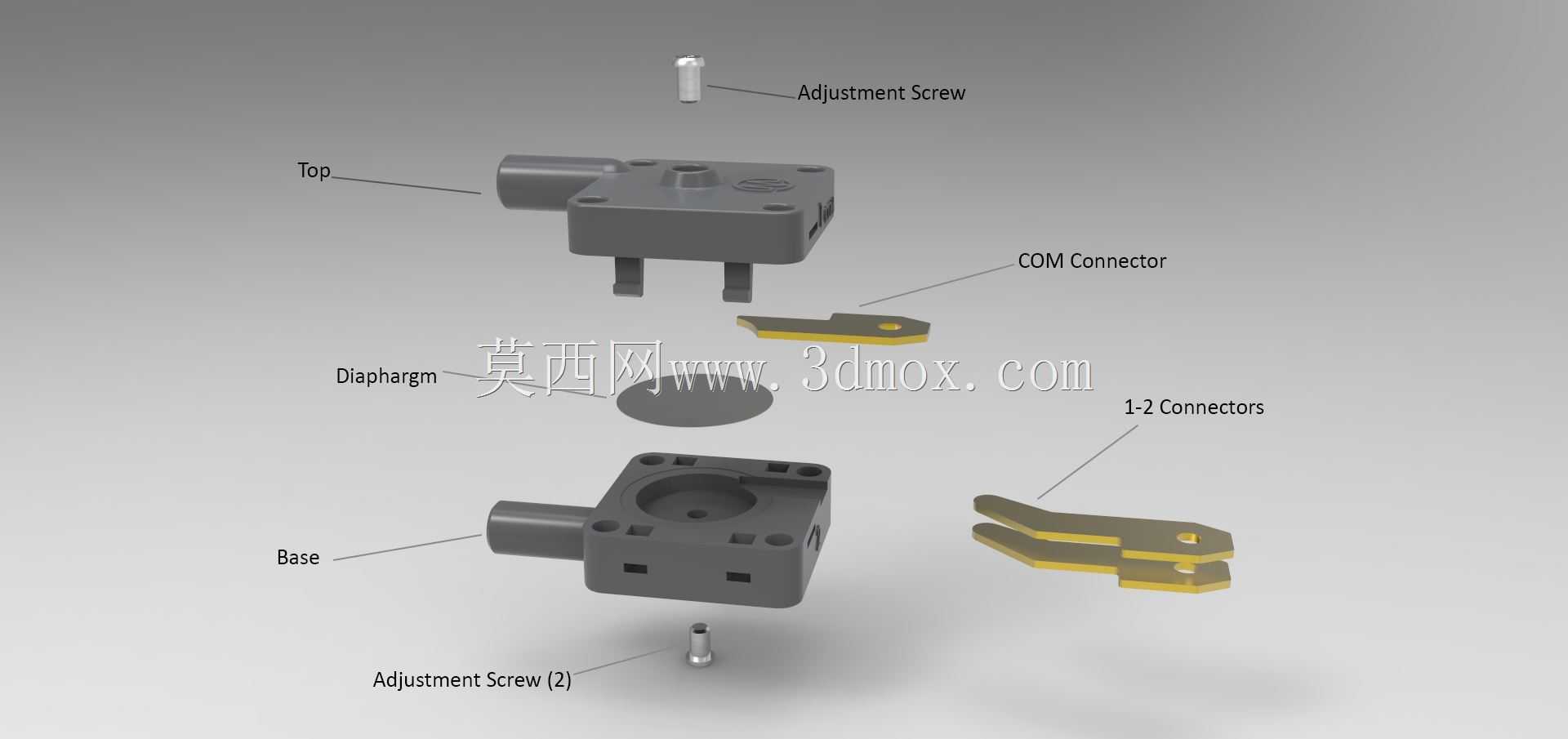

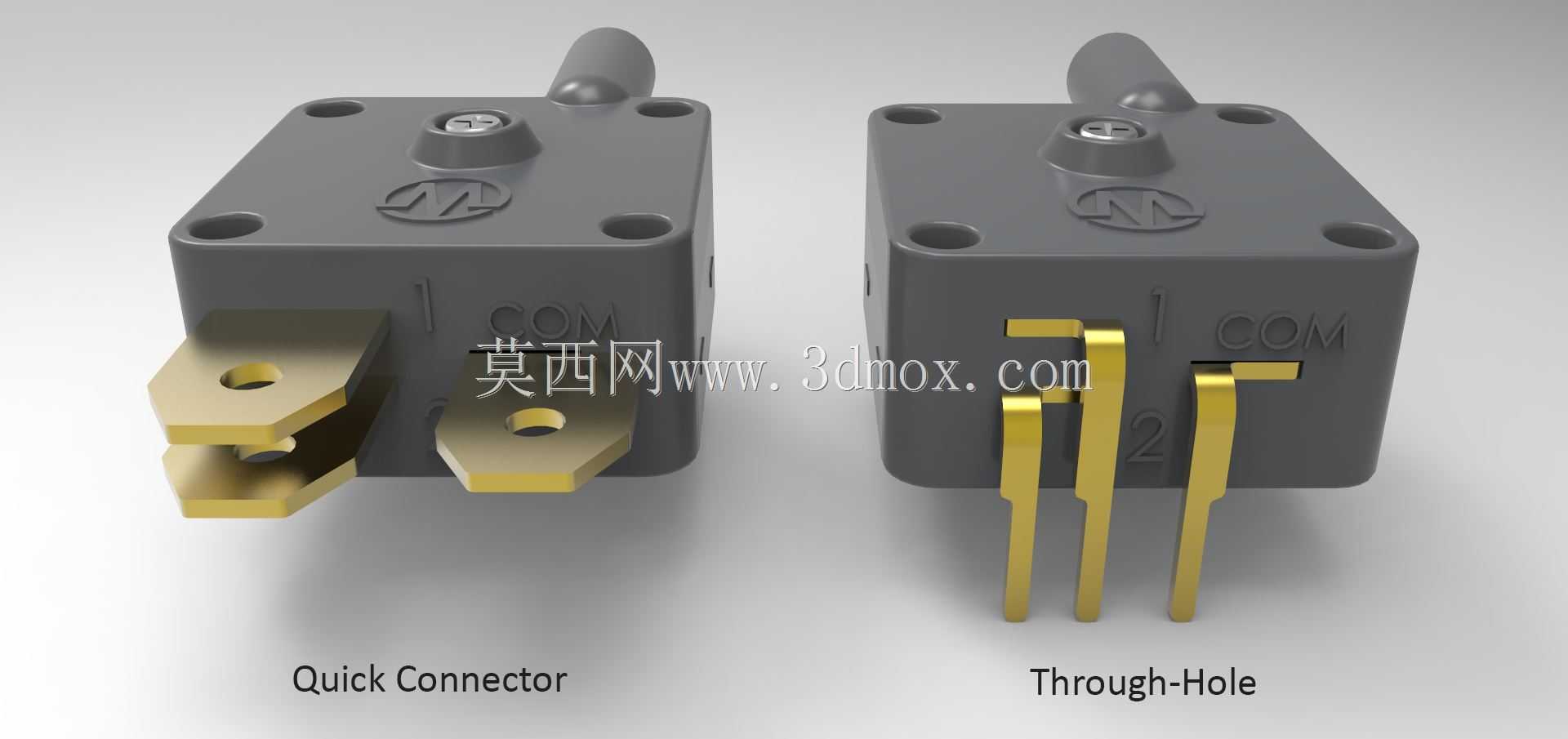

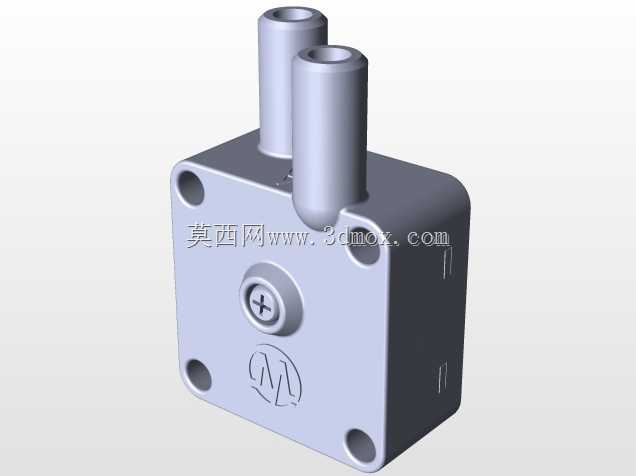

这款压力检测开关的结构设计，最初是针对小型气动、低压液压回路的压力通断控制需求做的适配，在小型自动化设备的气路保护、家用净水设备的水压监测、小型制冷机组的压力联锁场景里都能适配使用，核心作用是在回路压力达到设定阈值时，触发内部触点的通断切换，给后端控制系统传递开关量信号，实现压力超限报警、回路启停联锁、泵组自动控制这类实际功能。从结构设计的逻辑来看，主体壳体采用方形塑壳结构，四个角预留的安装孔位是做沉孔设计的，安装时可以把螺丝头完全埋入孔内，不会突出壳体表面，既避免了安装后螺丝剐蹭周边管线，也能让壳体贴合安装面，减少设备运行振动带来的松动风险。壳体顶部的调节端做了密封式设计，调节螺丝外侧有密封胶圈包裹，既可以通过旋转螺丝调整内部弹簧的预紧力，以此改变压力触发的阈值，也能避免外界的水汽、粉尘进入壳体内部，适配多尘、有凝露的使用场景。两个引出的硬管接口是和内部压力腔直接连通的，接口做了渐扩式的过渡设计，和外部软管装配时，不需要额外的快插接头，直接把软管套在接口上再用管箍紧固就能完成密封，接口根部做了圆弧过渡，避免应力集中导致接口断裂，在常规0-1MPa的工作压力下不会出现接口变形泄漏的问题。接线端采用两个平行的铜质插片，插片做了镀锡处理，既可以直接插装标准的6.3mm快插端子，也可以用焊锡直接焊接导线，插片和壳体的结合处做了密封灌胶处理，避免压力腔的介质顺着插片缝隙渗漏到接线侧，也能防止接线侧的冷凝水进入压力腔影响内部触点的接触可靠性。内部的压力感应膜片采用夹布橡胶材质，兼顾了弹性形变能力和耐压强度，在压力反复波动的工况下，膜片的疲劳寿命能满足十万次以上的通断动作需求，不会轻易出现膜片破裂导致的介质泄漏。整体外形尺寸控制得比较紧凑，安装孔的孔距按照通用小型压力开关的安装规范做了适配，替换同类型旧款开关时不需要重新在安装面板上打孔，直接沿用原有安装孔位就能完成装配，接线和接管的方向也做了错位设计，安装后接线和接管不会出现空间干涉，不管是垂直安装在管路上，还是水平固定在设备安装板上，都不会影响内部机构的动作精度，压力触发的偏差能控制在设定值的5%以内，满足常规工业控制、民用设备的压力控制精度要求。
