台式立柱钻床教学实训三维结构

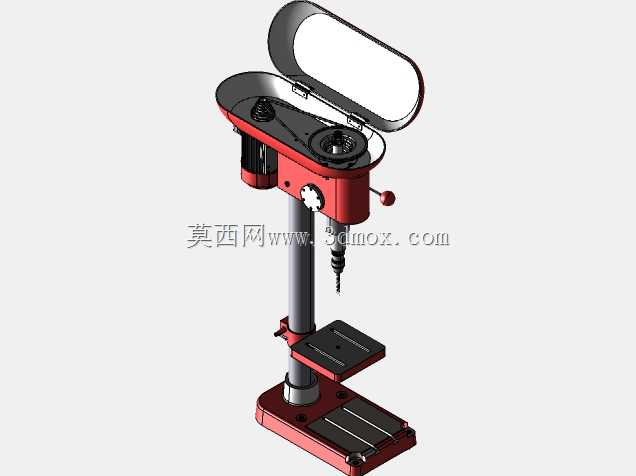

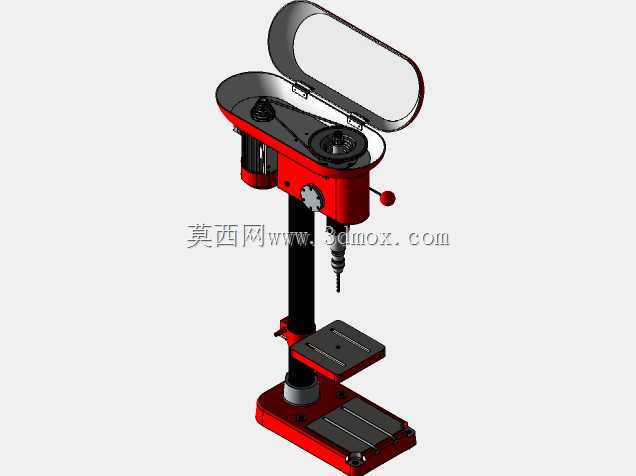

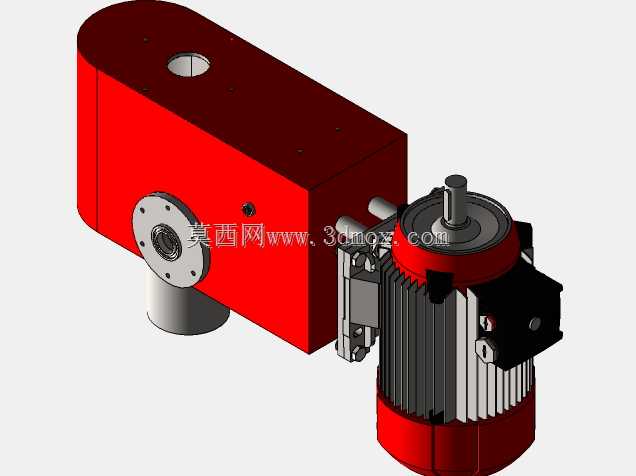

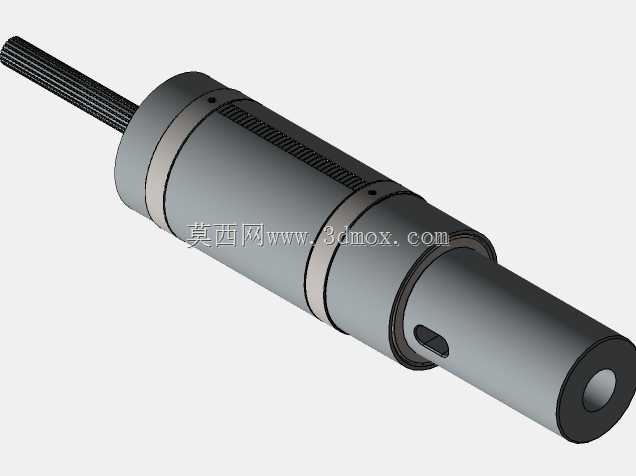

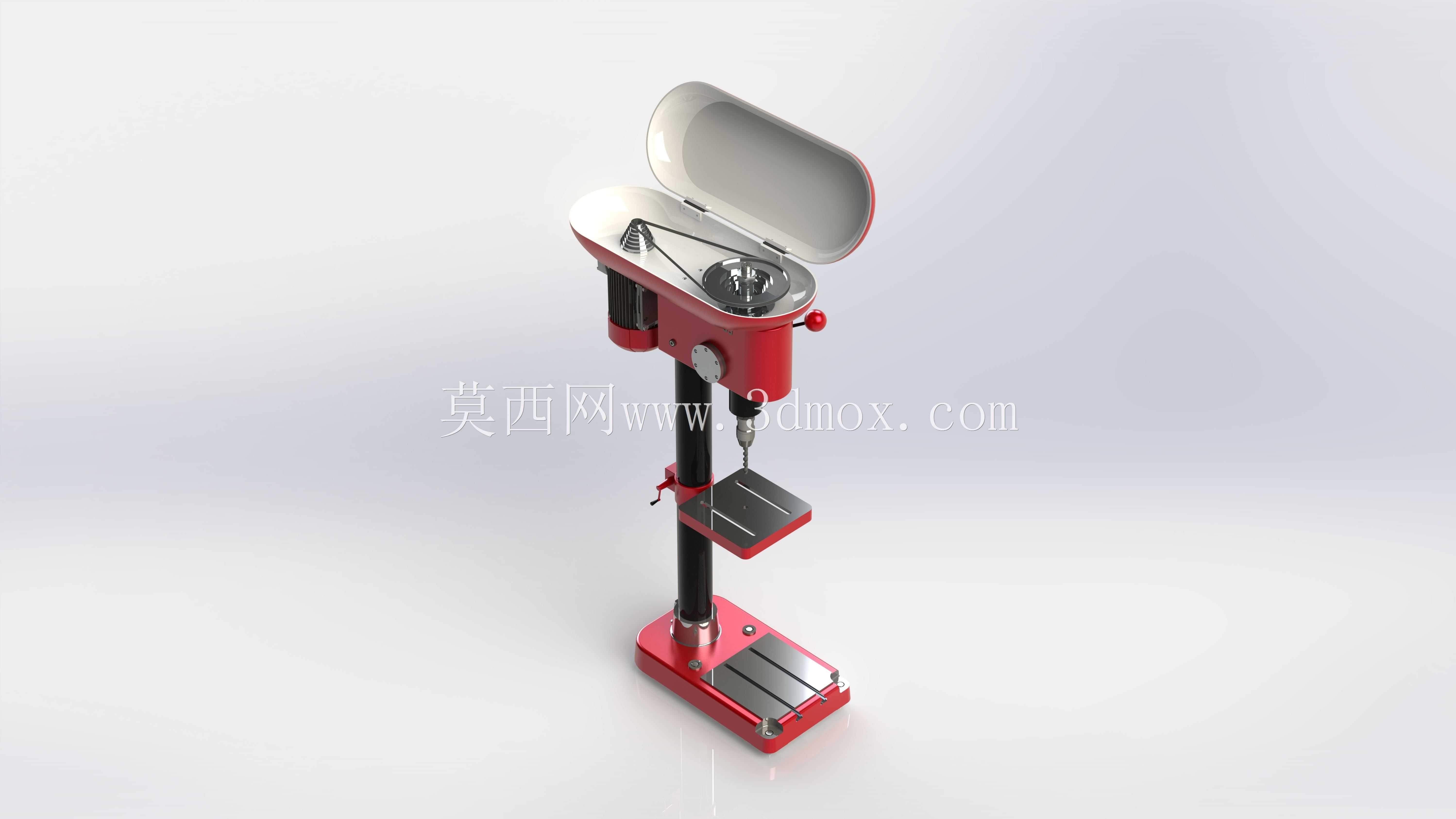

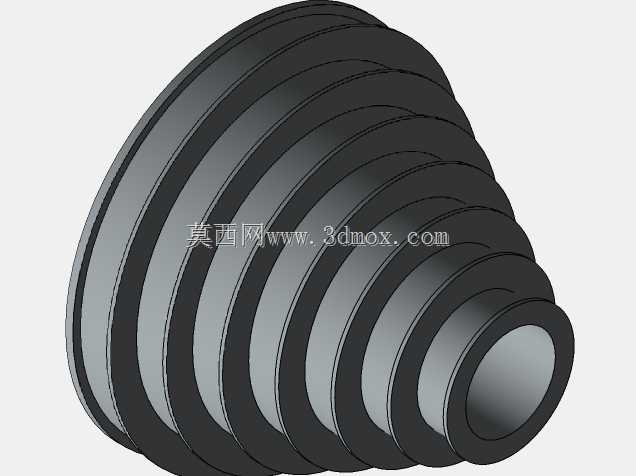

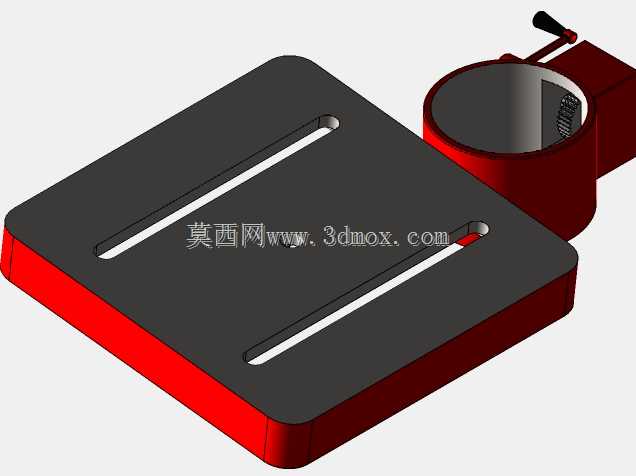

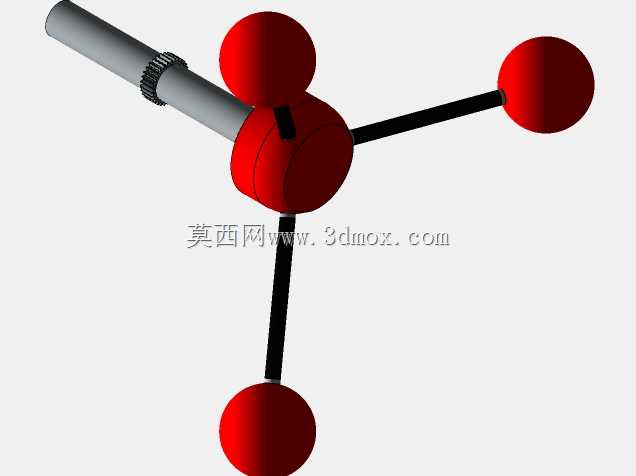

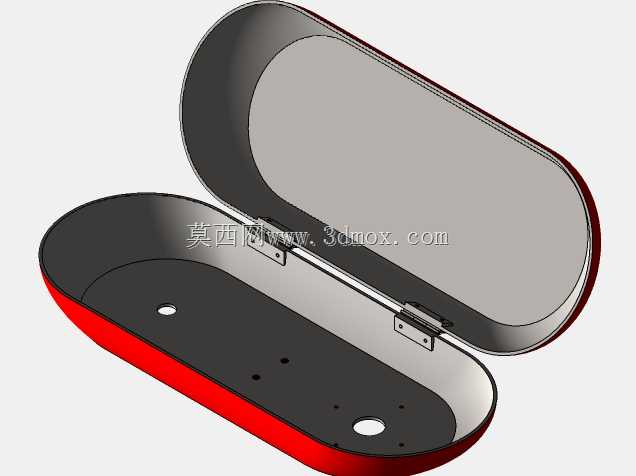

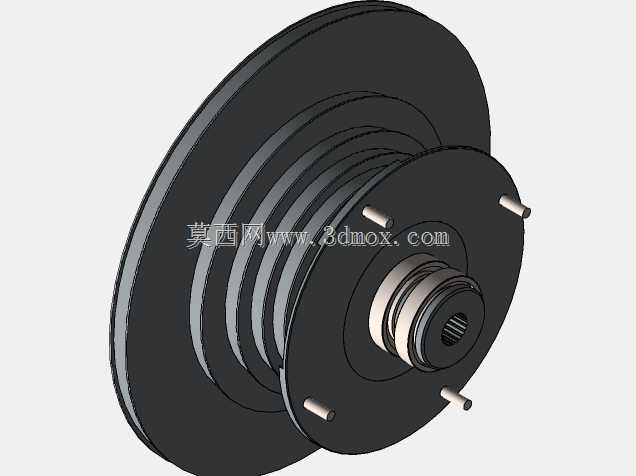

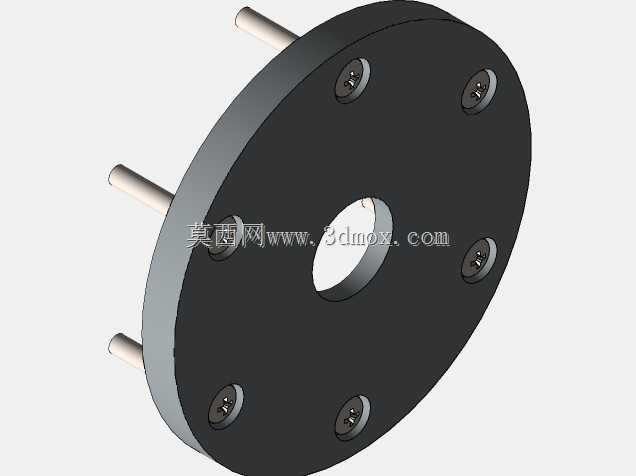

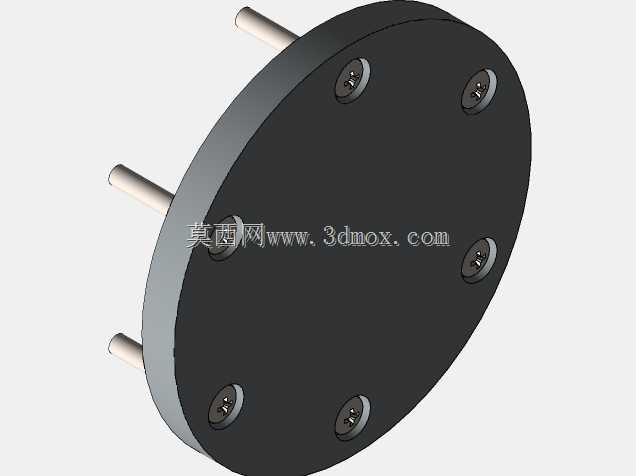

这款台式立柱钻床的三维结构，完全贴合小型机加实训场景、五金维修工位以及小批量零件加工的实际使用需求，日常可完成金属、非金属工件的钻孔、扩孔、铰孔等基础加工作业，是小型加工场景里普及率极高的通用孔加工设备。从结构设计逻辑来看，底座采用加厚铸铁式结构布局，预留的螺栓安装孔可将整机牢牢固定在工作台面，避免钻孔作业时设备晃动影响加工精度，底座上方的T型槽工作台可适配不同规格的夹具，能装夹外形尺寸在允许范围内的异形工件，工作台还可沿立柱做升降调整，同时支持45度倾斜偏转，满足斜孔加工的特殊工艺需求。立柱作为整机的支撑核心，采用高精度圆柱导向结构，主轴箱可沿立柱做上下位置调整，适配不同高度工件的加工行程需求；主轴进给机构设置了三档操作手柄，不同手柄对应不同的进给行程档位，操作人员可根据钻孔深度、材质硬度选择合适的进给操作方式，皮带轮传动结构将动力传递至主轴，带动卡盘夹持的钻头完成旋转切削动作，卡盘可适配最大直径15毫米的钻头，覆盖绝大多数小型孔加工的刀具规格需求。顶部的防护罩采用可开合结构设计，既可以防护传动部件避免杂物卷入，也方便日常维护时打开调整皮带张紧度、更换传动配件；侧面设置的锁紧手柄可在主轴箱调整到合适高度后完成位置锁定，避免加工过程中主轴箱下滑引发安全事故或加工偏差。整机的安装边界充分考虑小型工位的空间占用，底座占地面积适配常规钳工工作台的安装尺寸，无需额外预留过大操作空间，操作手柄的布局符合人体工程学逻辑，操作人员站在设备正前方即可完成所有进给、锁紧、调整操作，无需频繁移位。结构设计上充分还原了真实设备的装配关系，各个运动部件的配合间隙、运动行程都按照实际设备参数还原，可用于实训教学中的设备结构拆解演示、装配工艺模拟，也可作为小型加工设备选型阶段的结构参考，帮助设计人员快速理解台式钻床的传动逻辑、部件布局思路，在进行非标工位设计、工装夹具适配时可直接参考该结构的安装尺寸、运动范围，避免出现结构干涉、行程不足等设计问题。
