Airsoft战术手雷概念结构设计方案

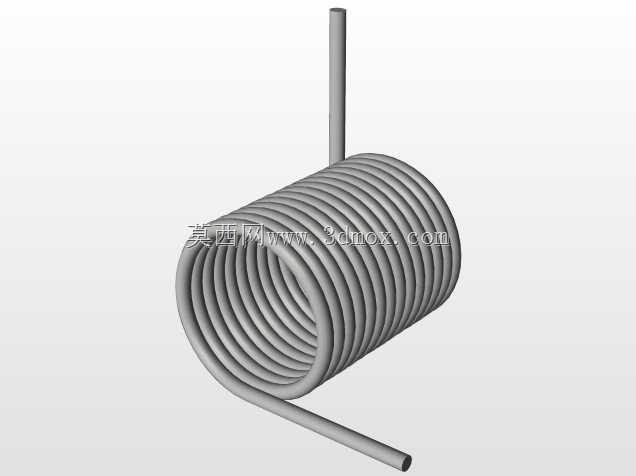

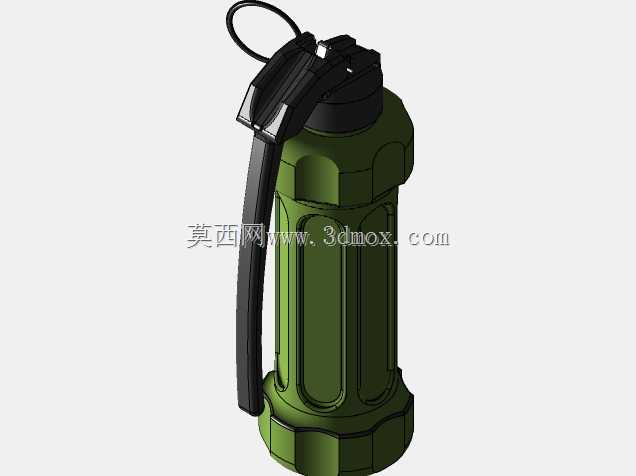

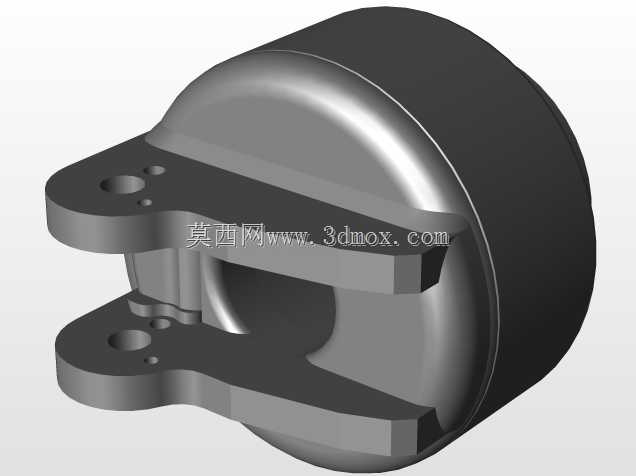

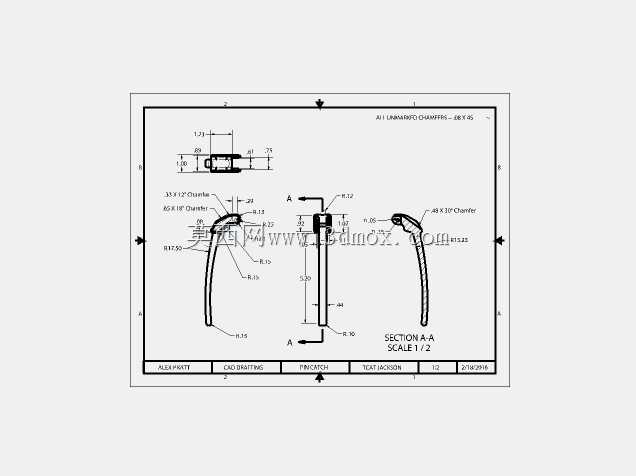

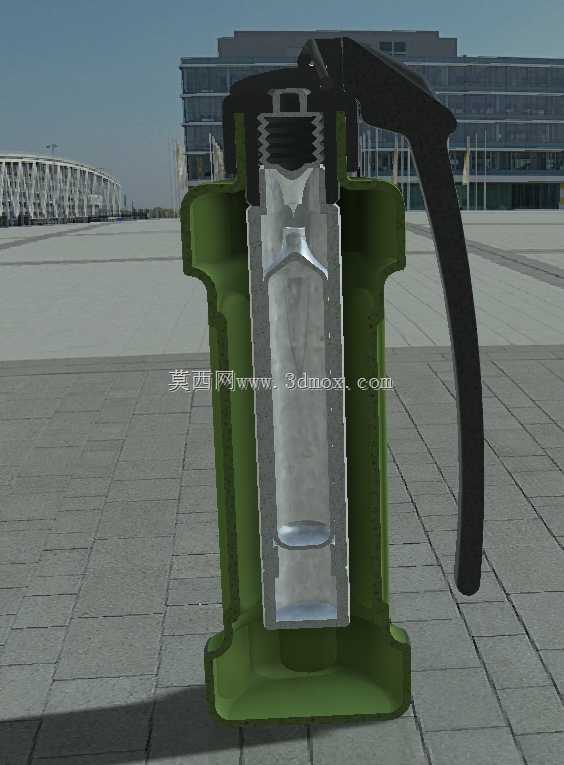

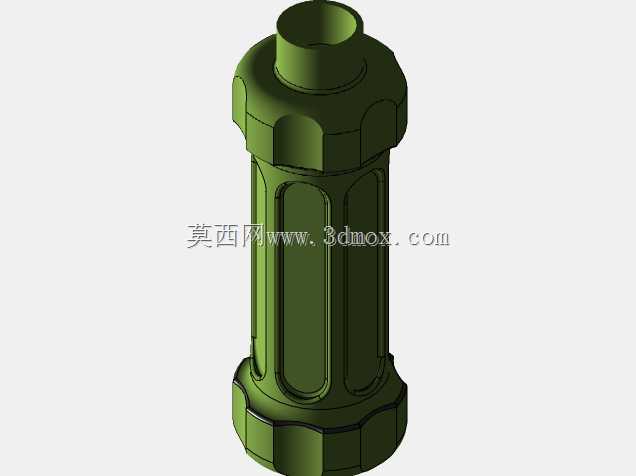

这款概念手雷设计主要面向Airsoft运动场景，同时可作为军事战术训练的模拟道具使用，区别于实装杀伤性手雷，整体结构完全围绕非致命性使用需求搭建，没有预留装药腔、引信起爆等危险结构的安装空间，所有部件均为实体结构设计，适配户外对抗运动的安全使用要求。从实际使用场景出发，设计时首先考虑了手持握持的人机工程边界，整体柱形轮廓做了多段收腰处理，握持段的直径控制在单手握持舒适区间，表面增设的纵向防滑棱既可以提升湿滑状态下的握持摩擦力，也能在快速掏取、拔销动作中避免滑脱，适配运动过程中戴战术手套操作的使用需求。整体外形尺寸参考了常规战术手雷的便携边界，整体长度控制在可放入标准战术背心手雷包的尺寸范围内，外径不会超出常规快拔套的适配直径，不需要额外定制携行装具，可直接适配现有通用战术携行配件的安装尺寸。结构设计上采用分体式装配思路，主体外壳分为上下两段，通过卡扣结构实现快拆连接，不需要额外工具即可完成拆装，方便使用者根据使用场景更换内部配重块，调整整体重量适配不同的投掷力度需求；顶部的保险握片与拉环结构做了等比例还原，但是取消了实装的击发联动结构，仅保留外观形态与拔销的操作手感，模拟真实手雷的操作逻辑，同时避免操作过程中出现夹手、结构崩飞等安全隐患。外壳的棱角位置全部做了圆角过渡处理，没有尖锐凸起结构，投掷接触目标时不会造成硬性磕碰伤害，外壳材质预留了注塑成型的壁厚参数，可直接采用工程塑料注塑量产，壁厚均匀性满足注塑工艺的成型要求，不会出现缩痕、填充不足等工艺缺陷。顶部保险握片的转轴位置做了限位结构设计，拔销之后握片可在弹簧作用下弹出一定角度，模拟真实手雷的操作反馈，但是不会完全脱落，避免运动过程中零件丢失，提升道具的重复使用寿命。整体重心设置在壳体中下部，投掷时的飞行轨迹更稳定，符合手抛物体的重心分布规律，不需要使用者调整长期养成的投掷习惯即可快速上手。壳体底部做了平底设计，可竖直放置在平面上，方便陈列展示或者临时放置，不会出现滚动滑落的问题。
