可折叠便携曼卡拉播棋棋盘结构设计

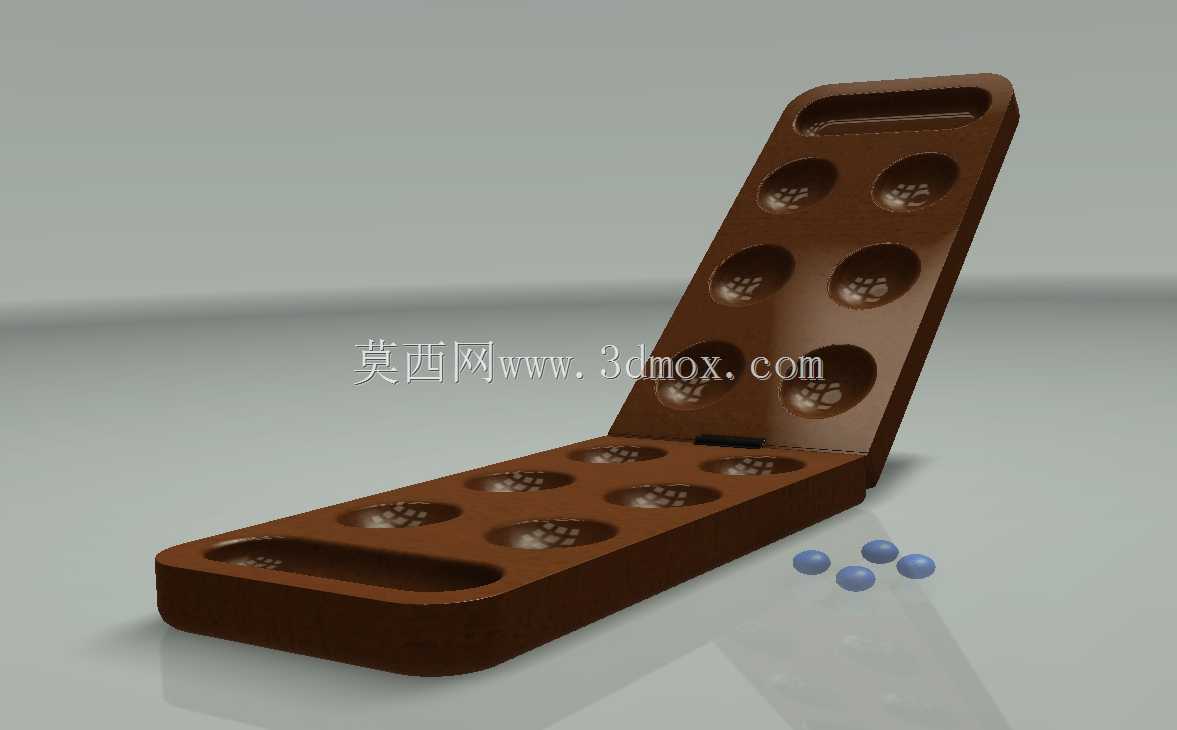

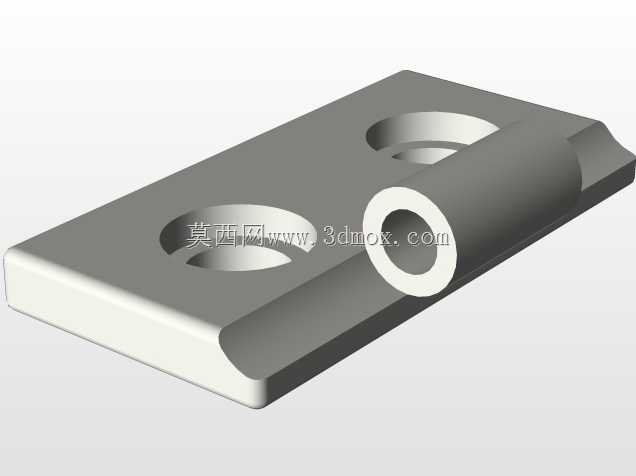

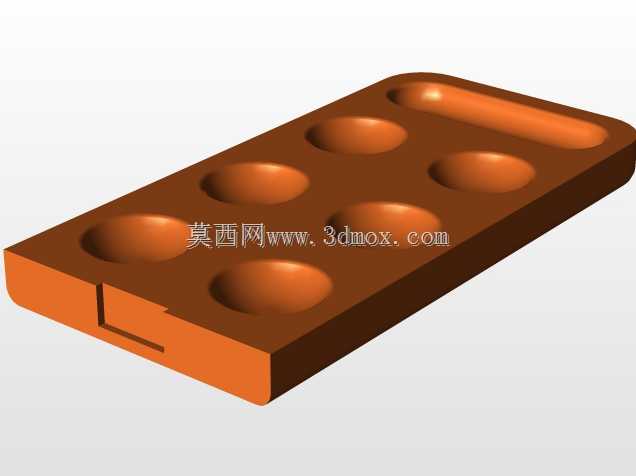

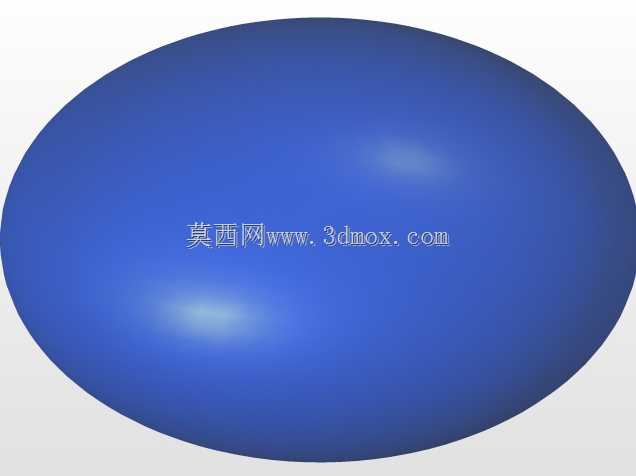

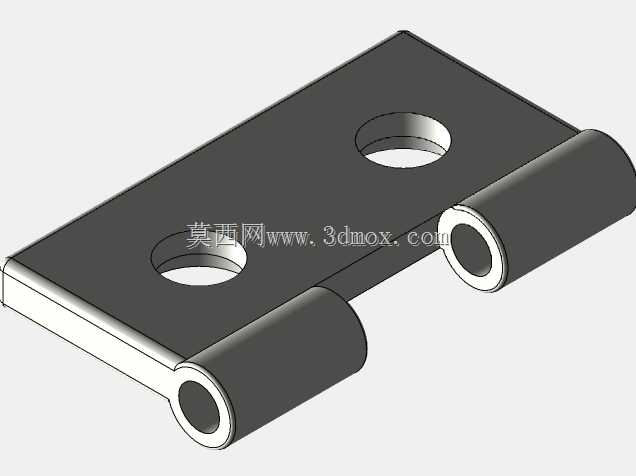

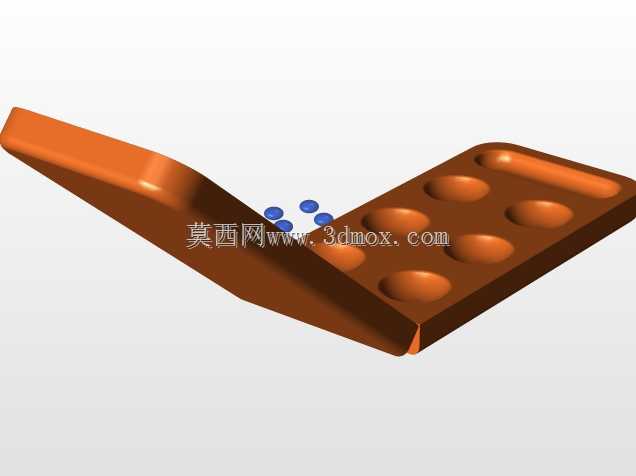

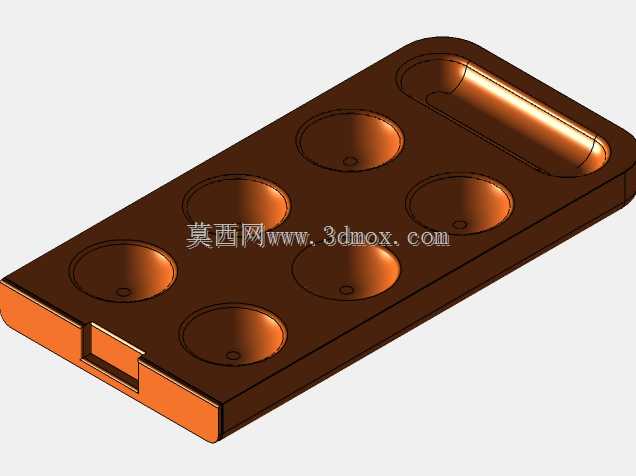

这款折叠式曼卡拉播棋棋盘的设计，最初是面向桌面休闲场景的轻量化使用需求做的结构优化，日常线下桌游聚会、家庭休闲互动、户外便携娱乐场景都能适配，不需要额外的收纳配件，对折之后就能把所有棋珠收纳在内部空腔里，不会出现零件散落丢失的问题。从实际使用的功能逻辑来看，传统曼卡拉棋盘多为一体式长条形结构，长度普遍在30厘米以上，携带时需要额外配置收纳袋，棋珠和棋盘分离存放，很容易出现配件遗漏的情况，这款折叠结构把整体长度压缩了近一半，对折后通过板体自身的贴合度形成封闭的收纳腔，两侧端部的长槽专门用来存放备用棋珠，日常使用时不需要额外准备收纳容器。设计过程中优先考虑了3D打印的成型可行性，所有板体的壁厚都控制在2.5毫米，既保证了手持使用时的结构强度，不会因为日常拿取、开合出现板体断裂的问题，也不会因为壁厚过大导致打印耗材浪费、成型周期过长。棋槽的排布严格遵循曼卡拉棋的规则要求，每侧板体设置6个圆形棋位，圆形槽的深度控制在8毫米，直径15毫米，刚好可以容纳标准尺寸的玻璃棋珠，不会出现棋珠滚动滑出槽位的情况，槽底做了微小的球面过渡，没有尖锐的直角结构，一方面是减少3D打印过程中的支撑用量，打印完成后不需要做大量的支撑去除打磨工作，另一方面也避免日常使用时直角位置积灰，清洁起来更方便。两个板体之间的连接采用一体化的薄边铰链结构，不需要额外装配金属合页或者销轴，打印完成后直接可以实现开合动作，铰链位置的壁厚控制在1.2毫米，经过反复的开合角度测试，180度完全展平的时候板体贴合桌面不会出现翘曲，对折的时候两个板体完全贴合，侧边没有过大的缝隙，能避免棋珠从缝隙中漏出。外形尺寸方面，完全展平状态下整体长度为280毫米，宽度为70毫米，整体厚度为12毫米，对折之后的尺寸为140毫米*70毫米*24毫米，刚好可以放进普通的通勤包甚至大号裤兜，携带的时候不会占用过多空间。安装边界上，因为是一体化打印成型的结构，不需要额外的装配工序，打印完成后只需要去除打印平台接触位置的少量支撑毛刺，就可以直接投入使用，不需要额外的螺丝、胶水等连接件，后期如果出现板体磨损的情况，也可以直接重新打印替换，维护成本极低。从使用体验的角度做了细节优化，板体的所有外边缘都做了R2的圆角过渡，没有锋利的棱边，手持移动的时候不会划伤手部，棋槽的边缘也做了0.5毫米的圆角，拿取棋珠的时候不会硌手。板体的上表面做了细微的磨砂纹理处理，既可以减少3D打印层纹带来的粗糙感，也能避免表面过于光滑导致反光，长时间对局的时候不会产生视觉疲劳。考虑到不同使用场景的适配性，整个结构没有设计多余的装饰性凸起，展平之后放置在桌面的贴合度很好，不会因为桌面轻微不平整就出现晃动，对局过程中移动棋珠的时候板体不会移位。收纳状态下，两个板体贴合后形成的空腔容积可以容纳全部48颗标准直径10毫米的玻璃棋珠，合上之后晃动板体也不会出现棋珠掉出的情况，不需要额外配置绑带或者锁扣结构，依靠铰链的轻微阻尼感就可以保持对折状态，简化了整体结构的同时也减少了可能出现故障的零件数量。在结构强度校核的时候，针对铰链位置做了反复的弯折疲劳测试，采用常规PLA耗材打印的情况下，反复开合超过500次也不会出现断裂的情况，如果采用韧性更好的PETG耗材打印，使用寿命还能进一步提升，完全可以满足日常高频次的使用需求。棋位的排布间距做了优化，相邻两个圆形棋槽的中心间距为22毫米，手指伸进去拿取棋珠的时候不会碰到相邻槽位的棋子，操作空间充足，不会出现操作卡顿的问题。两端的长形储珠槽长度为60毫米，宽度为15毫米，除了存放对局用的棋珠之外，也可以临时放置对局过程中俘获的对方棋子，符合传统播棋的操作习惯，不需要额外准备盛放棋子的容器。整个结构的设计没有多余的冗余特征，所有的结构特征都服务于实际使用功能，没有为了外观好看增加不必要的曲面或者装饰件，最大程度降低了3D打印的难度，即使是入门级的桌面FDM3D打印机也可以顺利打印成型，不需要做复杂的切片参数调整，普通用户也可以自行打印制作。
