复古轮式仿古火炮摆件三维结构

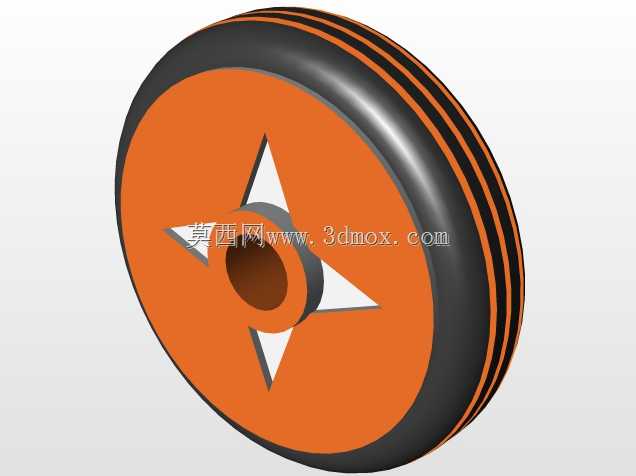

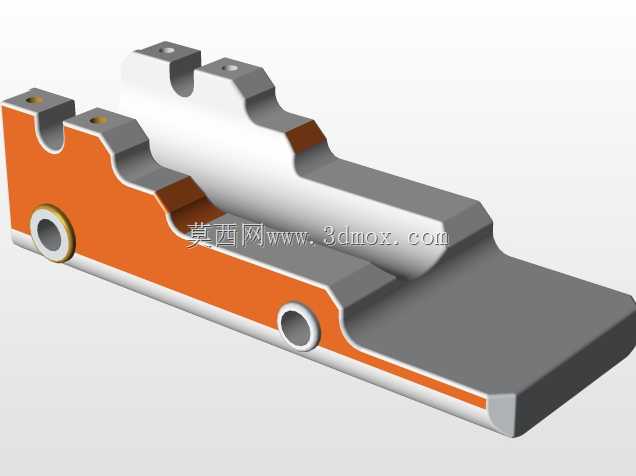

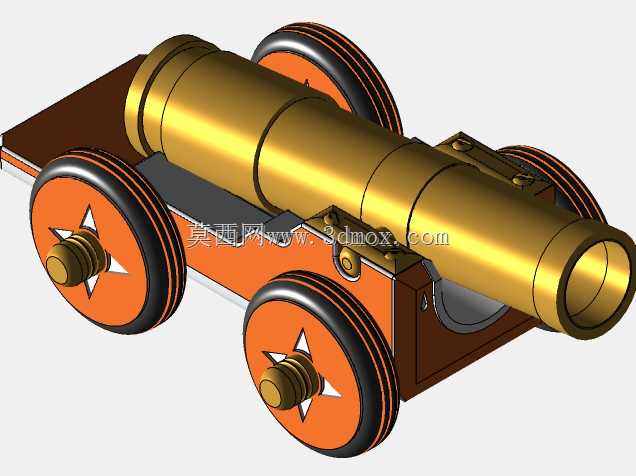

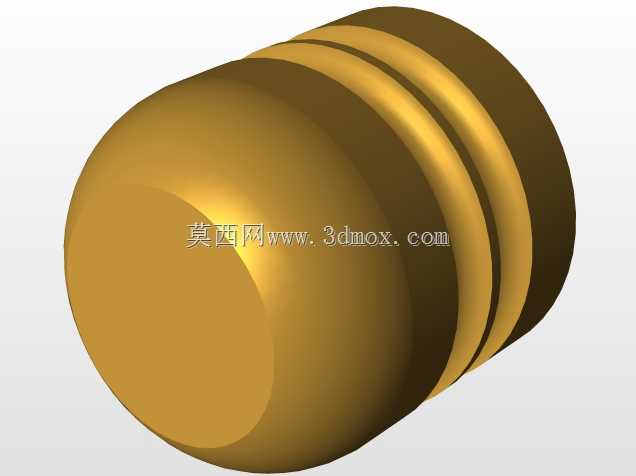

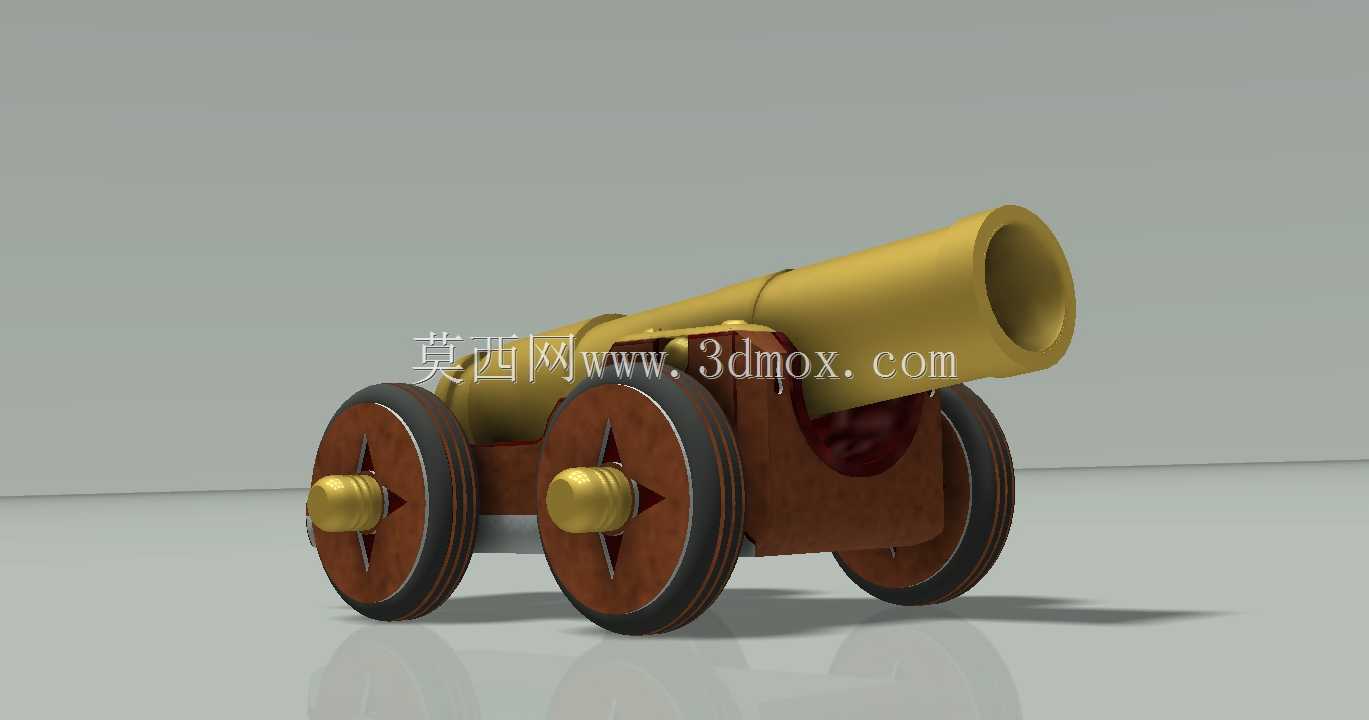

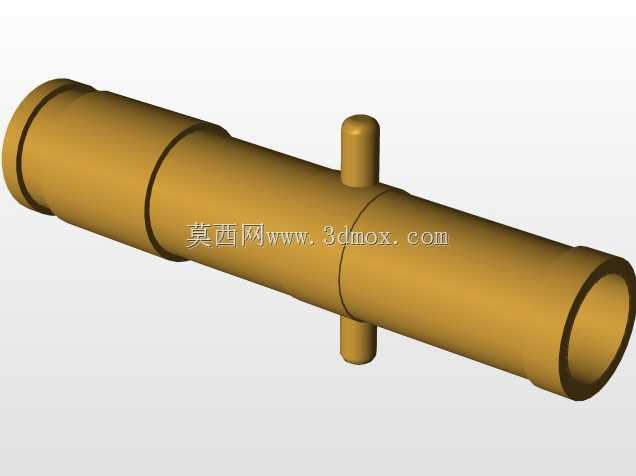

这款仿古轮式火炮结构，最初的设计出发点是作为机械结构认知教学的具象载体，同时兼顾桌面趣味摆件的使用场景，在机械原理入门教学、文创摆件开发、青少年科创教具制作领域都有对应的适配空间。从结构功能拆分来看，整套结构分为炮身、炮架、行走轮组三个核心模块，炮身采用中空筒状结构，内壁做了等壁厚处理，既还原了古火炮的筒身外形，也预留了后续改装为弹射小物件的功能拓展空间，炮尾位置做了加厚堵头结构，能够承受轻质弹射物的瞬时冲击力，避免结构受力开裂。炮架部分采用框架式木质结构模拟，左右两侧的支撑板通过横向连接杆件固定，形成稳定的三角支撑形态，炮身与炮架的连接位置设置了可转动的铰接轴，能够实现小角度的俯仰调节，还原真实火炮的射角调整功能，铰接位置做了限位凸台设计，避免俯仰角度过大出现炮身滑脱的问题。行走轮组采用前后双轮布局，每侧两个轮子同轴固定，轮轴穿过炮架底部的轴孔实现转动配合，轮子表面做了分层结构模拟，外层是硬质轮缘，中间是轮辐结构，轮心位置设置了黄铜质感的轴端装饰盖，既还原了古火炮的轮组外观，也保证了轮组转动时的同轴度，不会出现偏摆卡顿的问题。设计过程中首先确定了整体的比例关系，整套结构的长度控制在200mm左右，宽度控制在120mm，高度控制在100mm，完全适配普通桌面的摆放空间，安装边界上不需要额外的固定结构，依靠四个轮子的平面接触即可稳定放置在水平台面上，轮组的接地面积经过核算，即使将炮身调整到最大俯仰角度，整体重心依然落在四个轮子围成的支撑面内部，不会出现侧翻问题。结构细节处理上，所有的棱角位置都做了R2左右的圆角过渡，避免尖锐边角造成划伤，适配教具使用的安全要求，炮身与炮架的铰接位置采用间隙配合，转动阻尼适中，调整到任意俯仰角度都可以保持姿态固定，不需要额外的锁紧结构。轮轴与炮架轴孔的配合采用小间隙配合，既保证转动顺畅，也不会出现轴窜动的问题，轮缘位置做了微凸的胎面模拟，放置在光滑桌面上时不会轻易滑动。从应用场景拓展来看，这套结构除了作为教学教具讲解铰接结构、轮轴转动原理、重心稳定知识点之外，也可以通过调整材质参数，采用3D打印制作成实体拼装玩具，或者作为文创场景的配件使用，搭配微缩场景制作复古军事主题的沙盘组件。设计时没有采用复杂的曲面结构，所有特征都可以通过常规的拉伸、旋转、阵列命令完成，建模逻辑清晰，非常适合三维建模初学者练习装配约束、零件配合的相关操作，每个零件的建模步骤都遵循从草图到特征的常规流程，没有冗余的建模步骤，零件之间的配合关系明确，总装配体的约束数量少，不会出现过约束的问题。结构的受力路径经过梳理，炮身承受的冲击力通过铰接轴传递到两侧炮架支撑板，再通过支撑板传递到轮轴，最终分散到四个接触地面的轮子上，整体受力均匀，不会出现局部应力集中的问题，即使采用PLA材质3D打印制作，也能够满足日常把玩、教学演示的强度要求。炮身的中空内径控制在20mm左右，既保证了外观的比例协调，也预留了足够的空间加装小型弹射机构，拓展趣味玩耍的功能，炮口位置做了加厚的口圈处理，避免反复拆装或者弹射过程中出现口部崩裂的问题。炮架的横向连接杆件与两侧支撑板采用过盈配合，装配后不需要额外的紧固件即可保持结构稳定，拆装方便，适合作为拼装类玩具的结构设计参考。轮组的轮辐采用对称的十字形结构，既还原了古木轮的外观特征，也减少了不必要的材料消耗，同时保证了轮子的结构强度，不会因为轻微的外力出现轮辐断裂的问题。
