V12发动机曲轴高精度机械结构设计

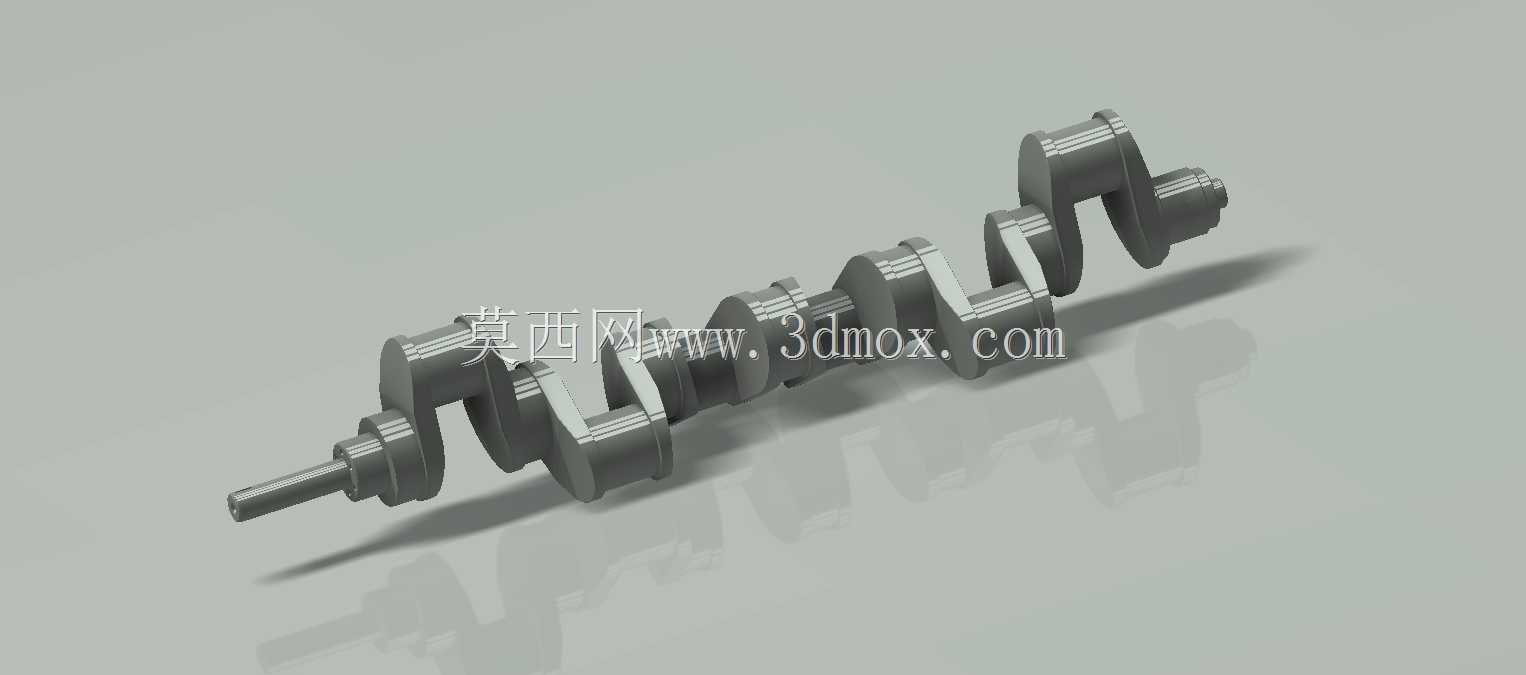

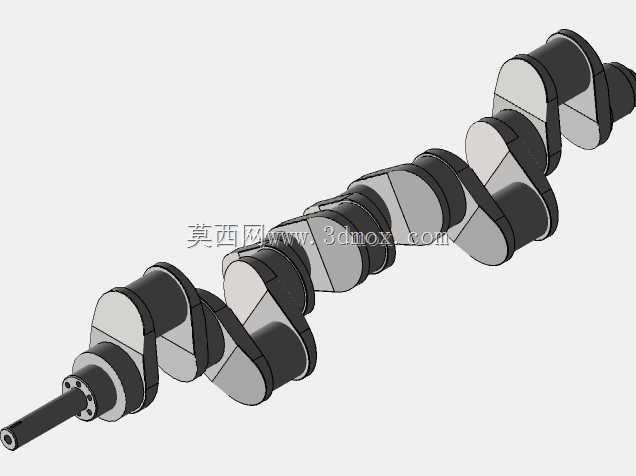

　　在大排量高性能内燃机的动力传递链路中，曲轴作为核心承载构件，直接决定了整机的动力输出平顺性与运行可靠性，本次呈现的V12机型曲轴结构，完全遵循量产V型十二缸发动机的曲柄连杆机构匹配逻辑设计，可直接用于动力总成的结构验证、装配干涉检查以及教学演示场景。从实际应用场景来看，这类V12曲轴多用于大排量豪华乘用车、高性能赛车以及固定式大功率发电机组的动力单元中，相比直列六缸、V8等机型的曲轴，V12结构的曲柄销排布角度经过严格的动平衡计算，能够实现一阶、二阶往复惯性力的完全自平衡，运行过程中曲轴箱的振动幅值可控制在极低水平，不需要额外加装大尺寸平衡轴结构就能满足高转速工况下的NVH性能要求。从结构功能特性来看，

　　该曲轴的主轴颈与曲柄销均采用等强度过渡圆角设计，所有轴颈表面的粗糙度参数按照量产件的磨削工艺要求设定，能够满足滑动轴承的油膜形成条件，避免高负荷工况下出现轴瓦偏磨、烧蚀等失效问题；曲柄臂的截面形状经过拓扑优化，在保证足够抗弯、抗扭截面模量的前提下，尽可能去除非承载区域的冗余材料，降低曲轴整体的转动惯量，提升发动机的油门响应速度；曲轴前端的轴伸结构预留了正时齿轮、皮带轮以及扭转减振器的安装定位面，后端的法兰结构匹配飞轮与离合器总成的安装孔位，所有安装面的形位公差均按照量产机型的设计要求设定，能够保证与周边附件的装配同轴度。从设计思路层面来看，建模过程中首先根据V12发动机的缸径、行程以及气缸夹角参数，确定各曲柄销的相位角排布，

　　十二缸V型布局的气缸夹角通常设置为60度，对应的曲柄销按照每60度一个相位均匀排布，保证各缸的点火间隔均匀，动力输出无明显顿挫；之后根据整机的爆发压力、最高转速等性能参数，计算曲轴各轴颈的最小直径、曲柄臂的最小厚度，确保在最大爆发压力工况下，曲轴的最大弯曲应力、扭转应力均低于材料的许用应力值，预留足够的安全系数；建模过程中所有的润滑油道结构均按照实际油路走向设计，主轴颈与曲柄销之间的斜油道角度经过反复调整，保证润滑油能够以最小的流动阻力到达各连杆轴颈的摩擦表面，为高转速工况下的摩擦副提供充足润滑。从安装边界与尺寸配合来看，该曲轴的主轴颈直径按照对应机型的缸体主轴承座孔尺寸匹配，

　　安装时需要保证各主轴承盖的螺栓拧紧力矩按照工艺要求分步施加，避免曲轴安装后出现同轴度超差导致的运转卡滞；曲轴的轴向定位采用止推片结构，安装在中间主轴颈的两侧，轴向间隙控制在量产机型要求的合理范围内，既避免热胀冷缩导致的曲轴轴向窜动卡滞，也防止间隙过大导致的运转过程中轴向撞击；曲柄销的直径与连杆大头的轴瓦尺寸完全匹配，连杆安装后需要保证连杆大头的侧隙符合设计要求，避免连杆运动过程中与曲柄臂发生运动干涉。在实际的工程应用中，这类曲轴模型可用于新机型开发初期的总体布置校核，帮助设计人员快速确认曲轴在缸体内部的运动空间，排查活塞、连杆与曲轴之间的运动干涉问题，也可用于职业院校的内燃机结构教学，帮助学员直观理解V12发动机曲轴的结构特点与工作原理，相比传统的二维图纸，三维模型能够更清晰地展示各部分结构的空间位置关系，降低结构理解的难度。建模过程中对所有的倒角、退刀槽等工艺结构都做了完整还原，没有忽略实际加工过程中必须存在的工艺特征，保证模型与实际量产零件的结构一致性，避免后续做工艺仿真、装配仿真时出现结构缺失导致的仿真结果失真。
