田宫四速变速齿轮箱传动结构

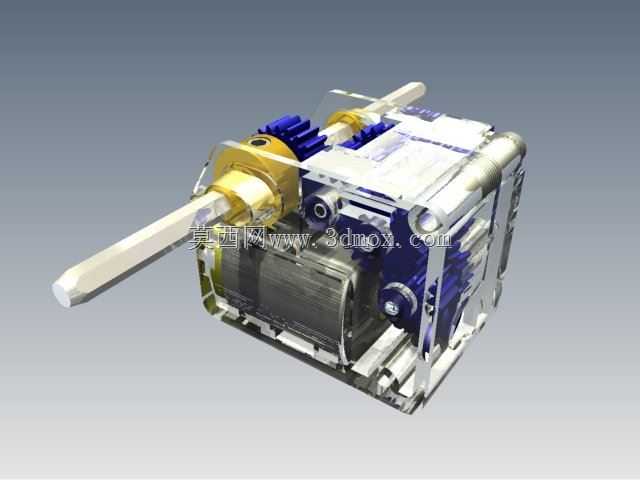

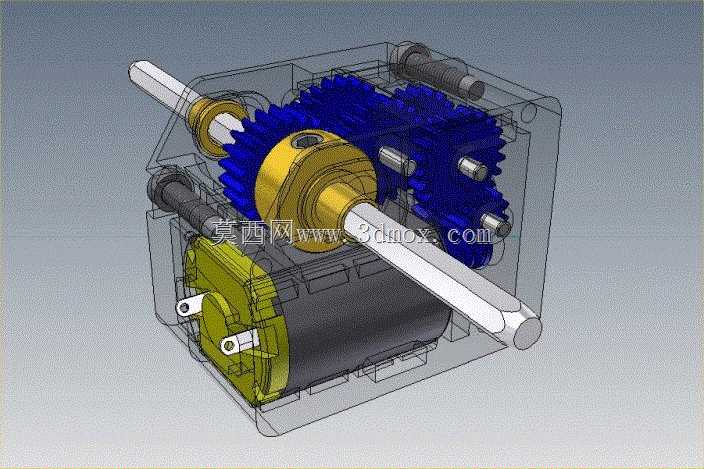

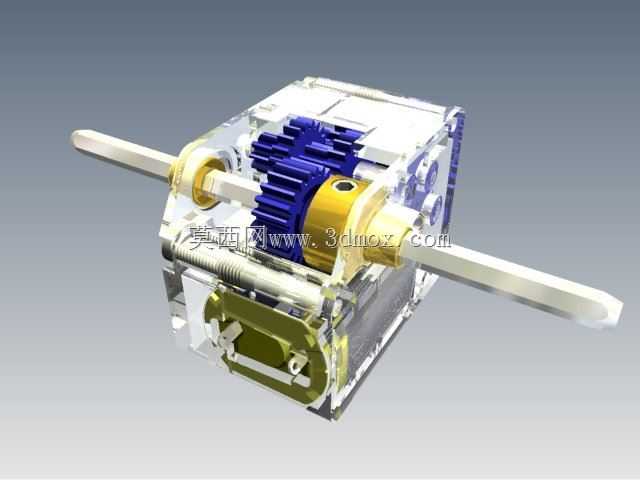

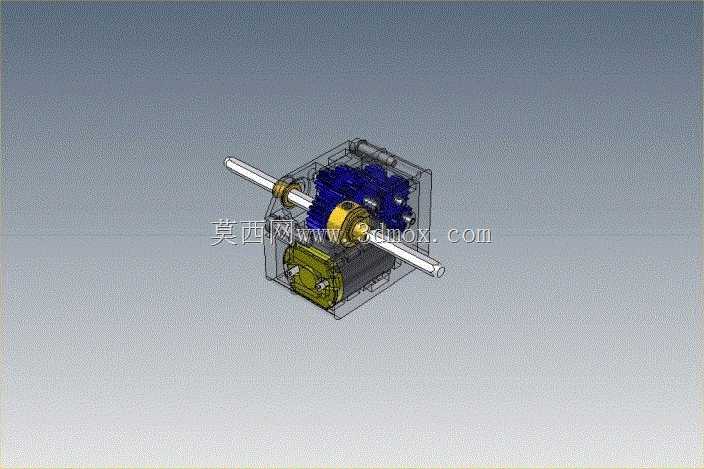

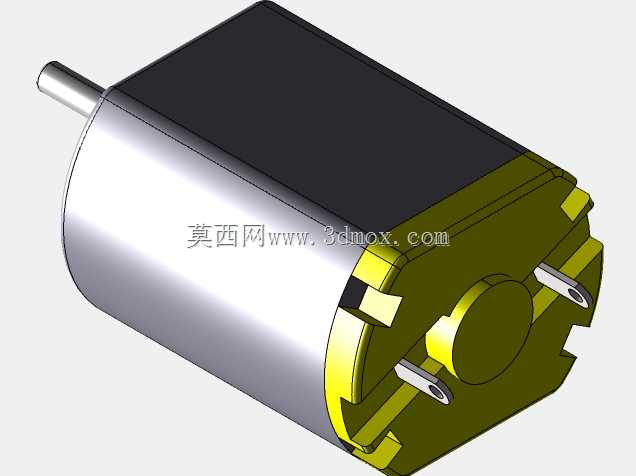

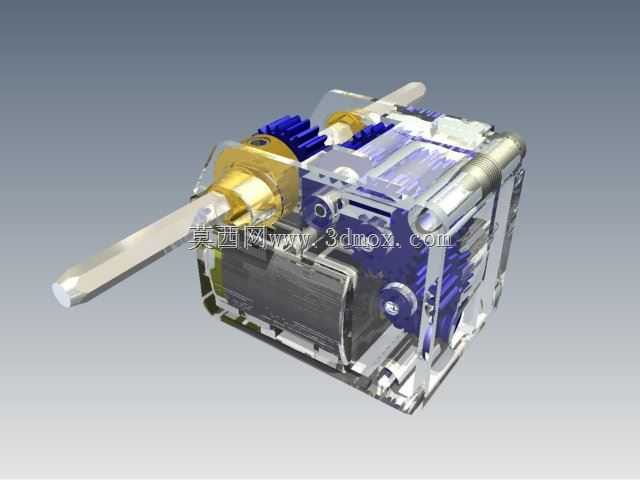

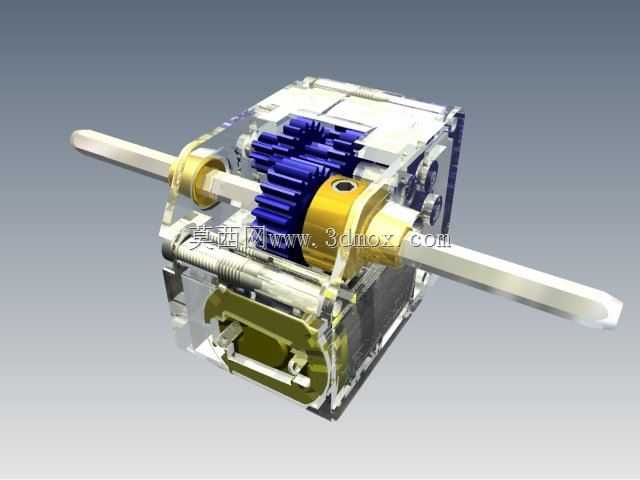

这款四速变速齿轮箱是面向小型动力传动场景开发的精密传动装置，核心应用覆盖小型智能移动载具、DIY创意机械装置、科教实验传动平台、小型仿生机器人动力输出端等领域，能够为低负载、小功率的动力系统提供多档位转速扭矩匹配能力，解决小型动力源输出特性单一、无法适配不同工况负载需求的痛点。在实际使用场景中，该变速齿轮箱可直接与小型直流驱动电机对接，通过不同档位的齿轮啮合组合，实现四档不同传动比的动力输出，低速档位可放大输出扭矩，适配爬坡、重载牵引等需要大驱动力的工况，高速档位可提升输出转速，适配平地快速行进、低负载高速运转的场景，档位切换逻辑清晰，传动路径设计紧凑，能够在极小的空间内完成多组传动比的切换，无需额外加装复杂的换挡执行机构即可完成档位切换操作。从设计思路来看，该齿轮箱采用透明壳体包裹内部传动结构的设计，一方面可以直观观察内部齿轮的啮合运转状态，方便科教场景下的传动原理演示，也便于日常使用中快速排查卡滞、磨损等故障；另一方面壳体采用一体化成型的安装定位结构，所有齿轮轴的安装孔位均做了同轴度公差约束，保证多组齿轮啮合时的齿面接触精度，降低传动过程中的噪音与能量损耗。内部齿轮采用直齿圆柱齿轮组合排布，输入轴与输出轴采用平行轴布局，通过滑移齿轮切换不同齿数的啮合副实现传动比变化，换挡结构设计简单可靠，不会出现跳档、脱档的问题，齿轮材质选用耐磨工程塑料搭配金属嵌件的组合，既保证了齿面的耐磨性能，又控制了整体结构重量，适配小型轻量化装置的使用需求。在安装边界与尺寸层面，该齿轮箱采用方正的紧凑型壳体设计，输入轴与输出轴均从壳体对应端面伸出，轴端做了扁位结构设计，方便与传动轮、联轴器等外接部件进行周向固定，避免动力传输时出现打滑；壳体四周预留了标准化的安装孔位，可直接通过螺丝固定在各类装置的安装基座上，安装孔位的间距经过统一规划，能够适配多数小型DIY装置、科教模型的安装孔位标准，无需额外制作转接板即可完成装配。整体结构的传动路径经过优化，每一档位的齿轮啮合都保持合理的齿侧间隙，既不会因为间隙过大导致传动回程差超标，也不会因为间隙过小导致运转卡滞、磨损加剧，能够长时间保持稳定的传动精度，适合长期反复使用的实验场景与小型装置动力传输场景。
