低成本家用桌面式小型数控雕刻机结构

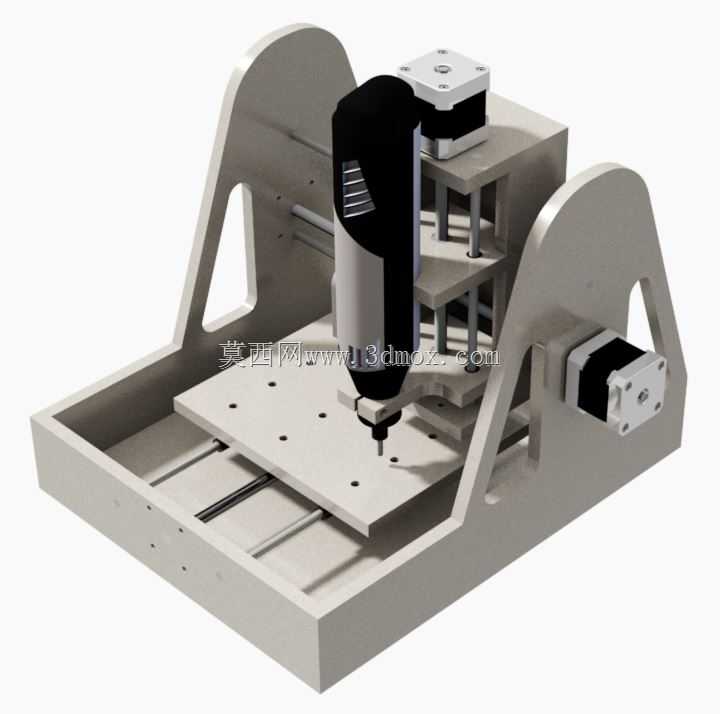

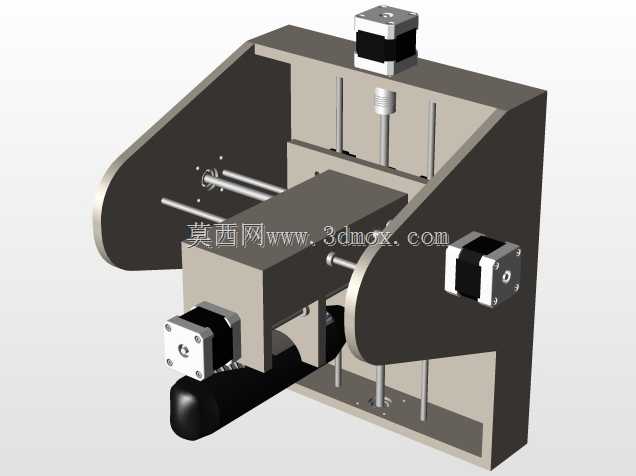

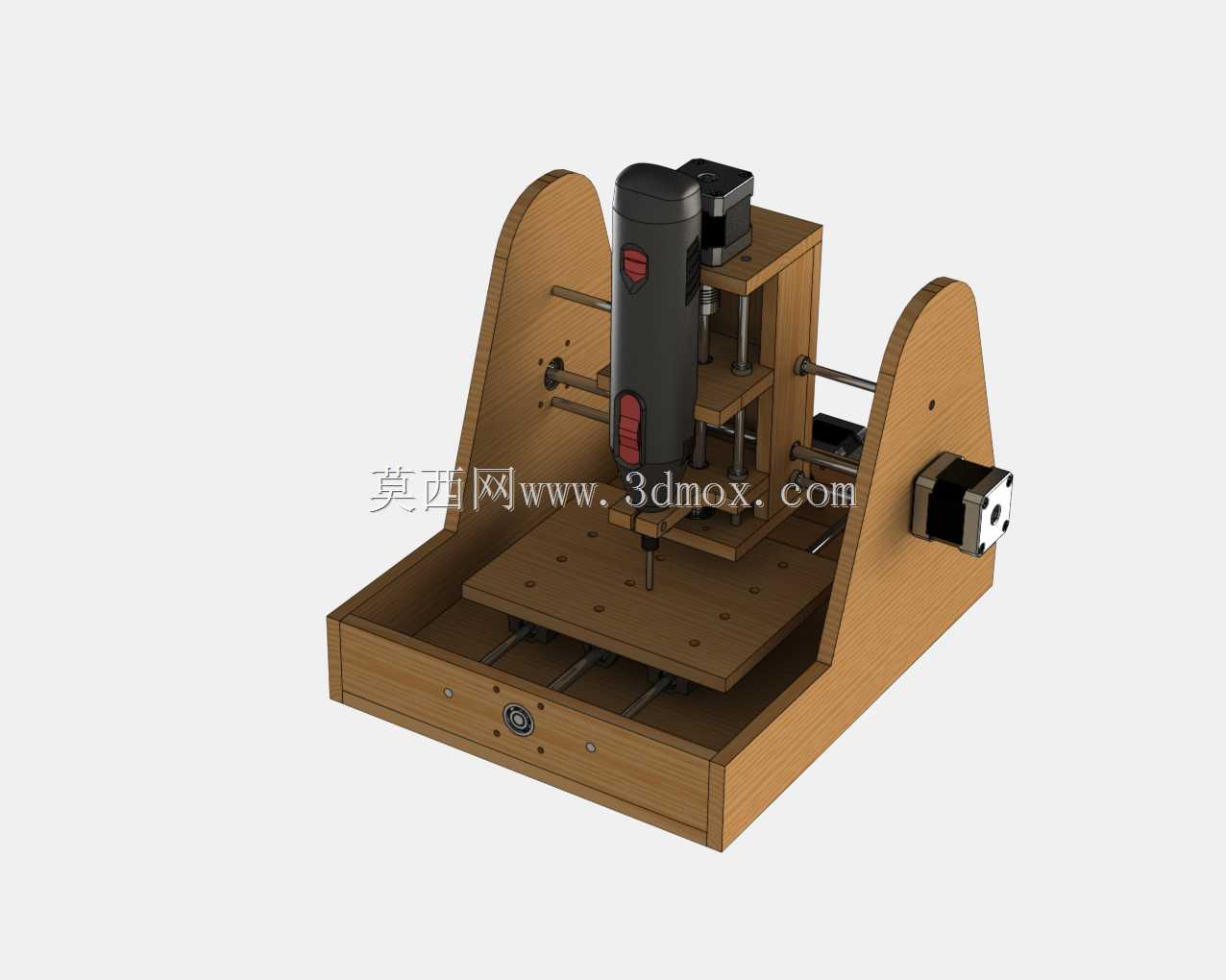

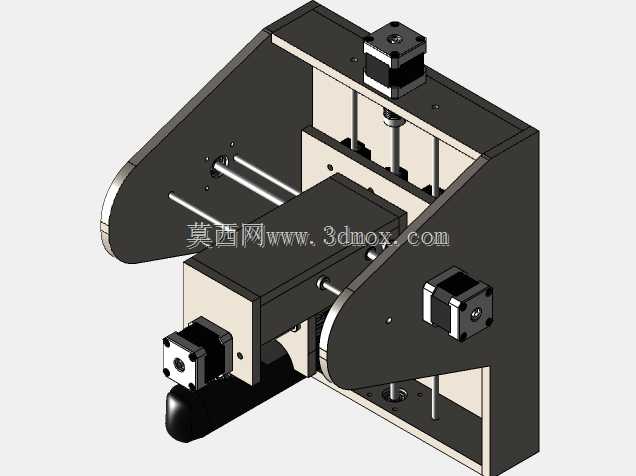

这款小型数控雕刻设备主要面向个人DIY爱好者、小型手作工作室以及教学实训场景设计，能够放置在普通家用桌面完成小尺寸工件的加工作业，无需占用大面积工业生产场地，适配个人创作者的小批量定制加工需求。在实际使用场景中，它可以完成软质木材、亚克力、薄款软金属、PCB电路板等材质的雕刻、铣削、切边作业，能够满足手办零件制作、个性化文创产品雕刻、电子实验电路板打样、小型木质配件加工等多种日常加工需求，填补了大型工业数控设备无法适配个人小场景加工的空白。从功能特性来看，设备采用三轴联动的运动结构，搭载高速电主轴作为加工执行端，配合步进电机驱动的直线传动结构，能够实现稳定的走刀加工，加工过程中主轴转速可根据不同材质的加工需求调整，配合对应的加工刀具即可完成不同工艺的加工作业。设备底部设置了带定位孔的加工工作台，可通过夹具固定不同形状的待加工工件，工作台下方设置了集屑抽屉结构，能够收集加工过程中产生的切屑，避免切屑散落污染桌面，大幅降低了个人使用场景下的清洁维护难度。在设计思路上，整机主体框架采用层压木质板材作为结构支撑件，大幅降低了设备的整体制作成本与整机重量，木质框架的加工难度低，个人制作者也可自行完成框架的裁切与组装，降低了设备的复刻门槛；两侧立式支撑结构搭配龙门式的运动布局，在控制整机体积的同时保证了足够的加工行程，运动部件的走线全部隐藏在框架内部，避免加工过程中切屑剐蹭线路造成设备故障。从安装边界与尺寸适配来看，整机采用桌面式放置结构，整体占地尺寸不超过普通家用书桌的单块桌面区域，底部平整无需额外做地基固定，放置在平稳桌面即可通电使用；设备的加工行程覆盖常见的小型工件加工尺寸，可满足绝大多数个人创作的工件尺寸需求，整机的外接线路仅包含电源线与控制连接线，无需复杂的管线布设，普通用户也可快速完成设备的安装调试。设备的操作端可搭配通用的数控控制系统，操作逻辑与工业数控设备保持一致，既可以满足个人爱好者的加工使用需求，也可作为数控教学的实训设备，帮助初学者理解数控加工的运动逻辑与设备结构，降低数控技术的学习门槛。
