带轮集成式齿轮传动装置结构设计

项目分类:通用机械零部件 发布时间:2022-01-13 ID:498100
  • 带轮集成式齿轮传动装置结构设计
  • 带轮集成式齿轮传动装置结构设计
  • 带轮集成式齿轮传动装置结构设计
  • 带轮集成式齿轮传动装置结构设计
  • 带轮集成式齿轮传动装置结构设计

  这款带轮集成的齿轮传动结构,在中小功率动力传输场景中有着非常广泛的适配性,常见于轻工生产线的动力接驳、小型输送设备的动力端、农用辅助机具的传动单元,甚至部分小型机床的进给传动端也能见到同类结构的身影。不同于分体式布置的齿轮箱与带轮结构,该设计将带轮输入段与齿轮减速腔体做了一体化集成,从根源上减少了分体安装带来的同轴度误差累积,也压缩了整个传动单元的轴向安装空间,对于安装位局促的紧凑型设备来说,这类集成结构的适配优势非常明显。

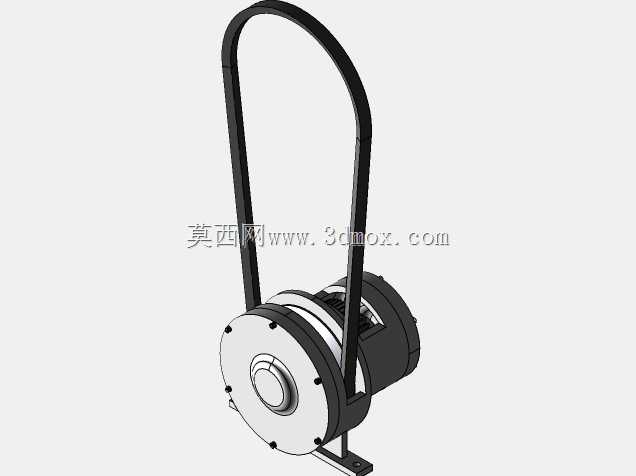

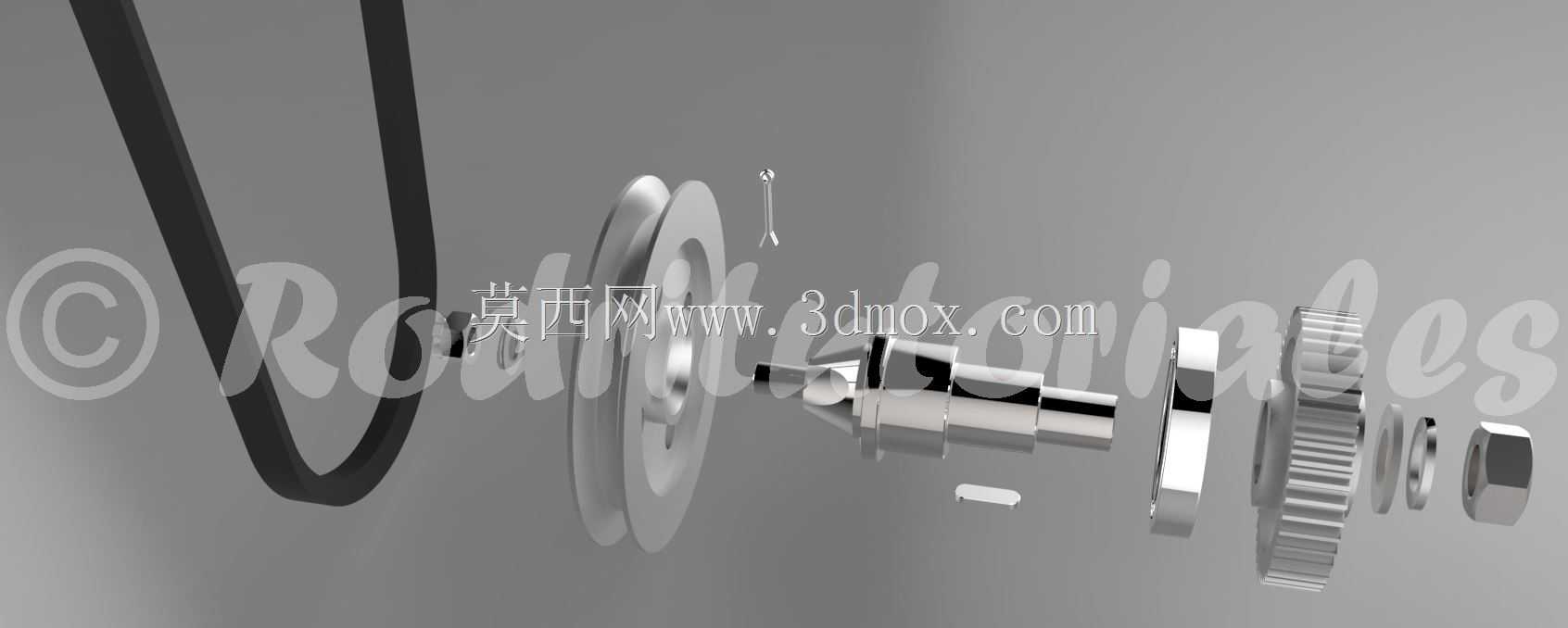

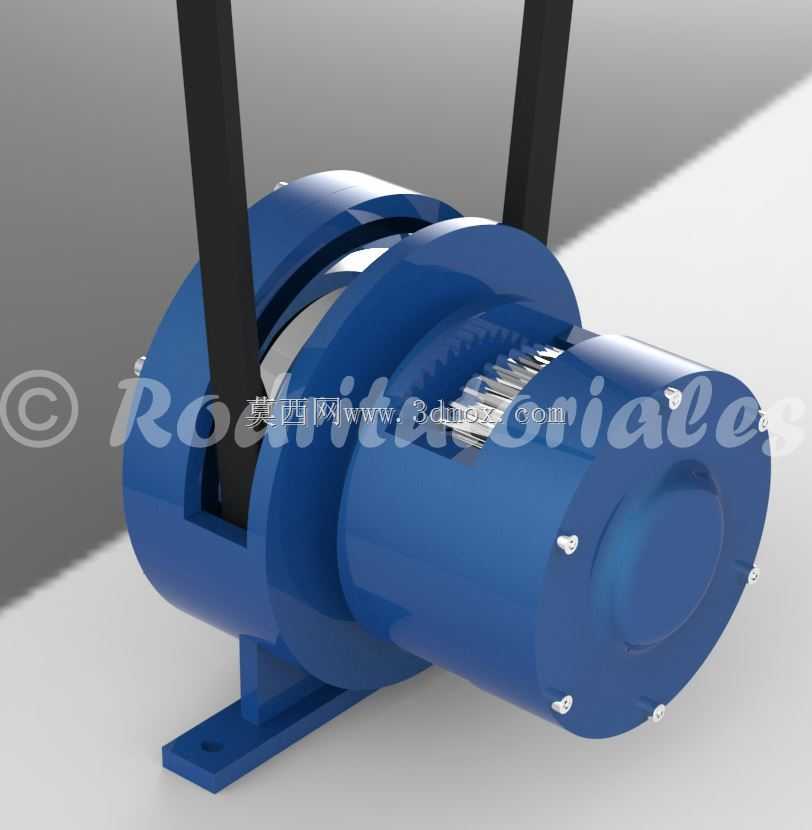

  从实际功能逻辑来看,该结构的动力输入来自顶部的皮带轮槽,通过V带或平带承接上游动力源的扭矩输入,带轮段内置的轴承组直接承担皮带传动带来的径向载荷,避免径向力直接作用在齿轮啮合段,大幅降低齿轮副受偏载影响出现点蚀、断齿的概率。齿轮腔体内部采用平行轴齿轮啮合结构,可根据实际传动比需求匹配不同齿数的齿轮副,实现固定减速比的动力输出,输出端通过法兰或轴伸结构连接下游负载,整个传动单元的底座采用一体式铸造支座,安装脚预留的螺栓孔可直接固定在设备的安装基面,不需要额外设计转接支架。

  设计过程中首先要明确的是安装边界约束,整个传动单元的径向最大尺寸集中在带轮段与齿轮腔体的衔接位置,轴向尺寸从带轮端面到输出端盖的总长度,需要匹配设备预留的安装空间,底座安装孔的孔距公差要控制在机械安装的通用公差范围内,避免现场安装时出现孔位错位的问题。齿轮副的参数匹配需要结合输入转速、负载扭矩做校核,齿面硬度、啮合侧隙都要按照通用齿轮传动的设计规范取值,同时腔体内部要预留润滑脂或润滑油的存储空间,端盖处的密封结构要兼顾防尘与防漏的需求,适配多粉尘的车间作业环境。

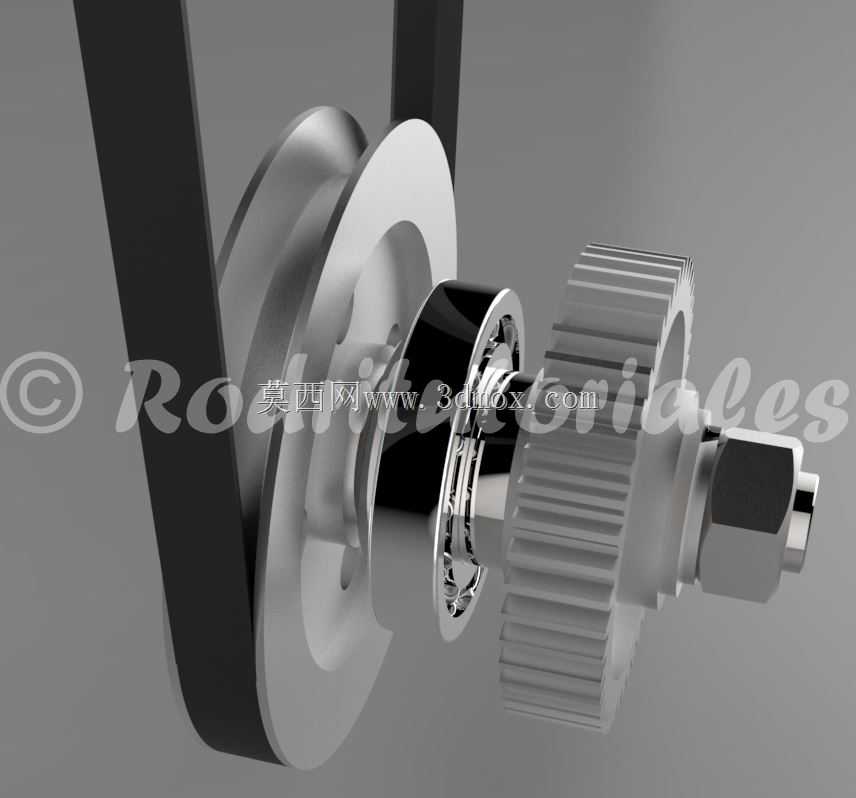

  带轮槽的尺寸设计需要匹配常用的传动带型号,槽型角度、槽深都要符合带传动的标准参数,保证皮带与轮槽的接触面积足够,避免传动过程中出现打滑丢转的问题。输入段的轴承选型要同时考虑径向载荷与少量轴向窜动的影响,选用深沟球轴承即可满足多数场景的使用需求,轴承位的公差配合要按照基孔制原则选取,保证轴承内圈与轴、外圈与腔体的配合松紧适度,既不会出现跑圈磨损,也不会导致安装拆卸困难。

  实际选型应用时,需要先核算负载端的额定扭矩与峰值扭矩,确认该传动结构的承载能力留有足够的安全余量,安装时要先校准输入带轮与动力源带轮的平行度,保证皮带的张紧力处于合理区间,避免张紧力过大给输入轴承带来额外载荷,也防止张紧力不足导致传动效率下降。日常维护过程中,只需要定期检查腔体内部的润滑状态、皮带的磨损情况以及端盖密封件的老化情况,即可保证整个传动单元长期稳定运行。这类集成式传动结构相比分体式传动组件,减少了中间连接的联轴器等部件,整体传动效率更高,装配环节的工作量也更小,非常适合批量配套在各类中小型机械设备上,能够有效降低设备的整体制造成本与后期维护成本。
