带安装支架的工业传动张紧轮结构

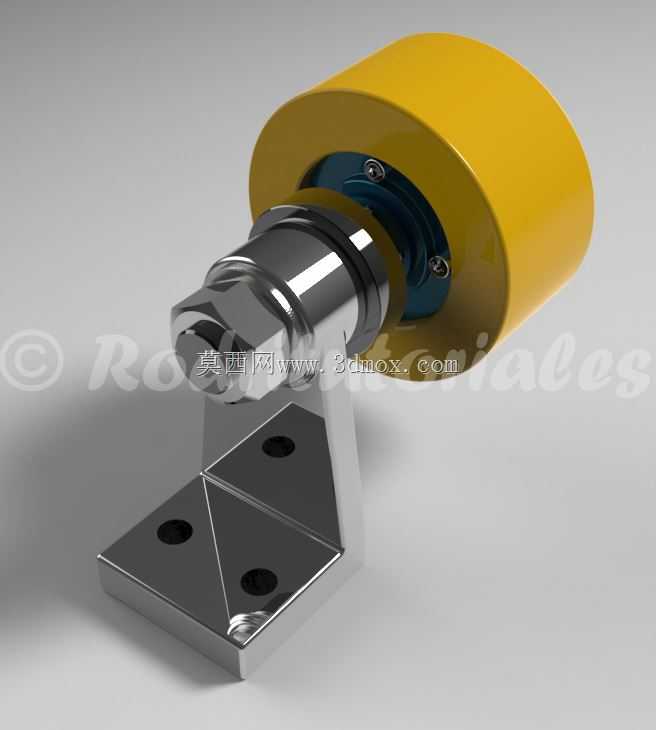

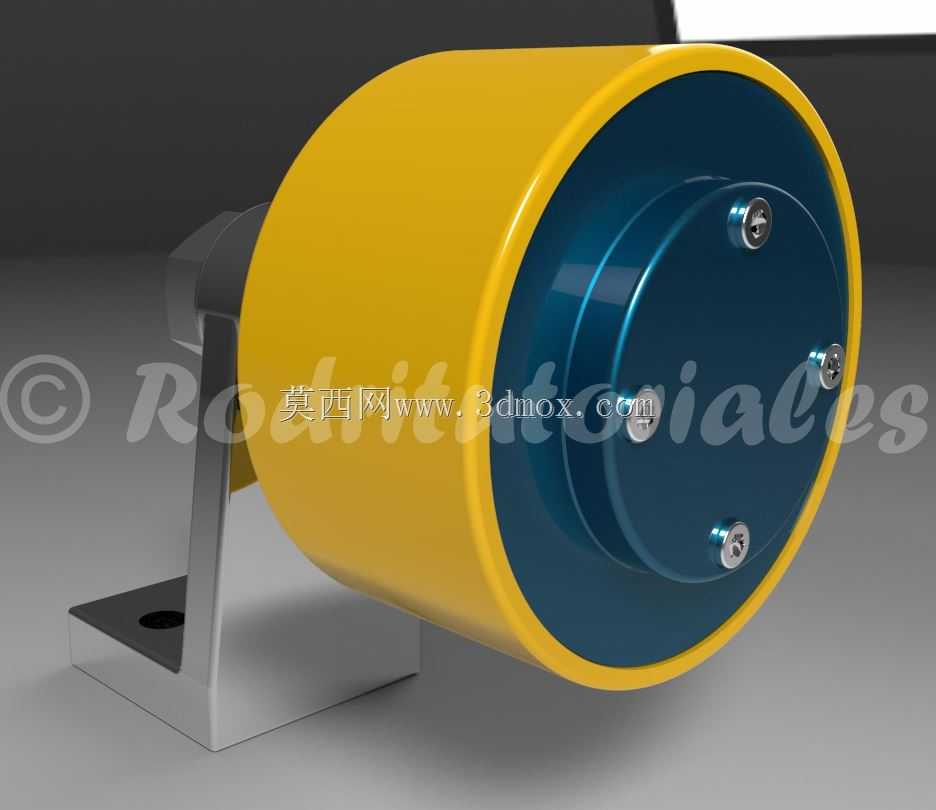

　　在带传动、链传动这类依靠挠性件传递动力的工业场景里，张紧轮是维持传动系统稳定运行的核心配套部件，不管是轻工输送线的平带传动、农机设备的V带传动，还是自动化设备里的同步带传动，只要存在传动件长期运行后松弛、打滑、跳齿的工况，就需要配套张紧结构来补偿张紧力损耗。这套张紧轮结构采用分体式装配设计，核心的轮体部分采用包胶结构，外层黄色的包覆层选用耐磨聚氨酯材质，既可以降低与传动带接触时的运行噪音，也能通过材质本身的弹性缓冲传动过程中的冲击载荷，避免金属轮体直接剐蹭传动带造成带体过早磨损，轮体内嵌深沟球轴承，保证轮体绕轴转动时的同轴度，减少转动过程中的径向跳动，适配中高速传动场景的运行需求。

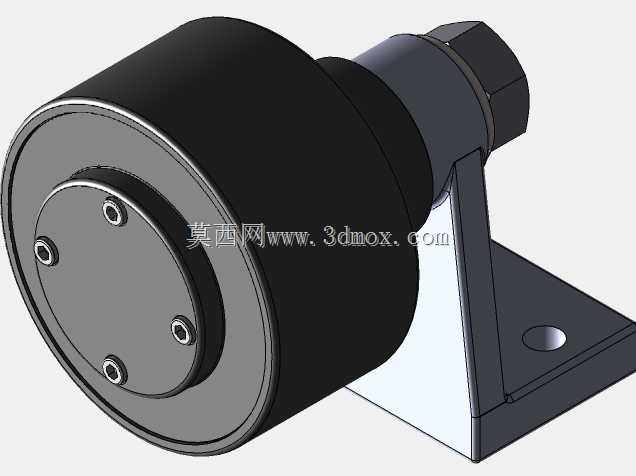

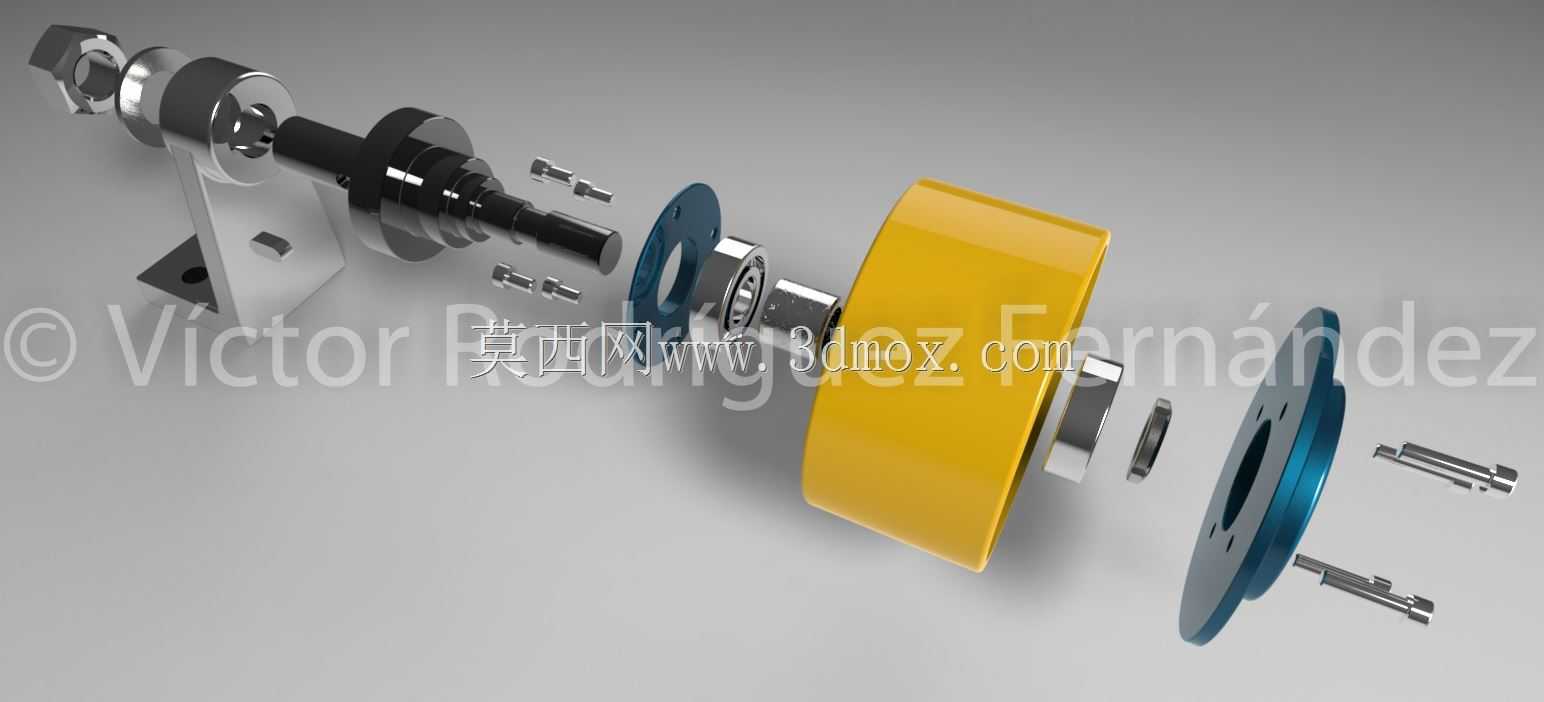

　　从安装边界来看，这套张紧轮配套的L型安装支架采用钢板折弯成型，支架上预留的安装孔为长圆孔设计，安装时可以根据现场传动系统的实际张紧需求调整轮体的位置，调整行程覆盖常规传动系统的张紧量补偿范围，不需要额外加工安装位就能适配不同中心距的传动布局。整个组件的装配逻辑遵循易维护的设计思路，轮体与轴承、轴与支架之间都采用间隙配合加紧固件锁止的结构，日常维护时只需要拆下端部的锁紧螺母，就能快速更换磨损的轮体或者轴承，不需要整体拆解整个安装支架，能大幅降低产线停机维护的时间成本。

　　设计过程中，首先要匹配对应传动件的宽度参数，轮体的工作面宽度比常用传动带宽出2mm以上的余量，避免传动带运行过程中出现跑偏脱轮的问题；轴的直径选型经过扭转强度校核，在额定张紧力工况下，轴的挠度控制在允许范围内，不会因为长期受径向载荷出现弯曲变形，导致轮体偏磨。支架的折弯处做了加强筋处理，承受张紧反力时不会出现支架变形导致的张紧力失效问题。端部的锁紧垫片采用防松结构，在设备运行产生持续振动的工况下，也不会出现紧固件松脱的故障。

　　实际选型应用时，需要先确认传动系统的额定张紧力，这套结构的承载能力适配中小功率的传动场景，轮体的转动阻力经过优化，轴承预紧力调整到合适区间，不会因为预紧过大导致转动阻力升高、额外消耗传动功率，也不会因为预紧不足出现轴承游隙过大、运行异响的问题。轮体两侧的挡边做了倒角处理，装配时不会刮伤传动带的侧边，同时也能在传动带出现小幅跑偏时起到导向归位的作用。整个组件的所有外露金属件都做了发黑防锈处理，在多粉尘、轻度潮湿的车间环境下也能长期使用，不会轻易出现锈蚀卡滞的问题。在布局安装位置时，通常将张紧轮布置在传动带的松边内侧或外侧，这套结构的支架安装角度可以根据现场空间灵活调整，不管是水平布置、垂直布置还是倾斜布置的传动系统，都能找到合适的安装位，不需要额外设计转接件。
