三螺栓式直线导轨锁紧固定压块

项目分类:3D模型 发布时间:2021-06-11 ID:199220

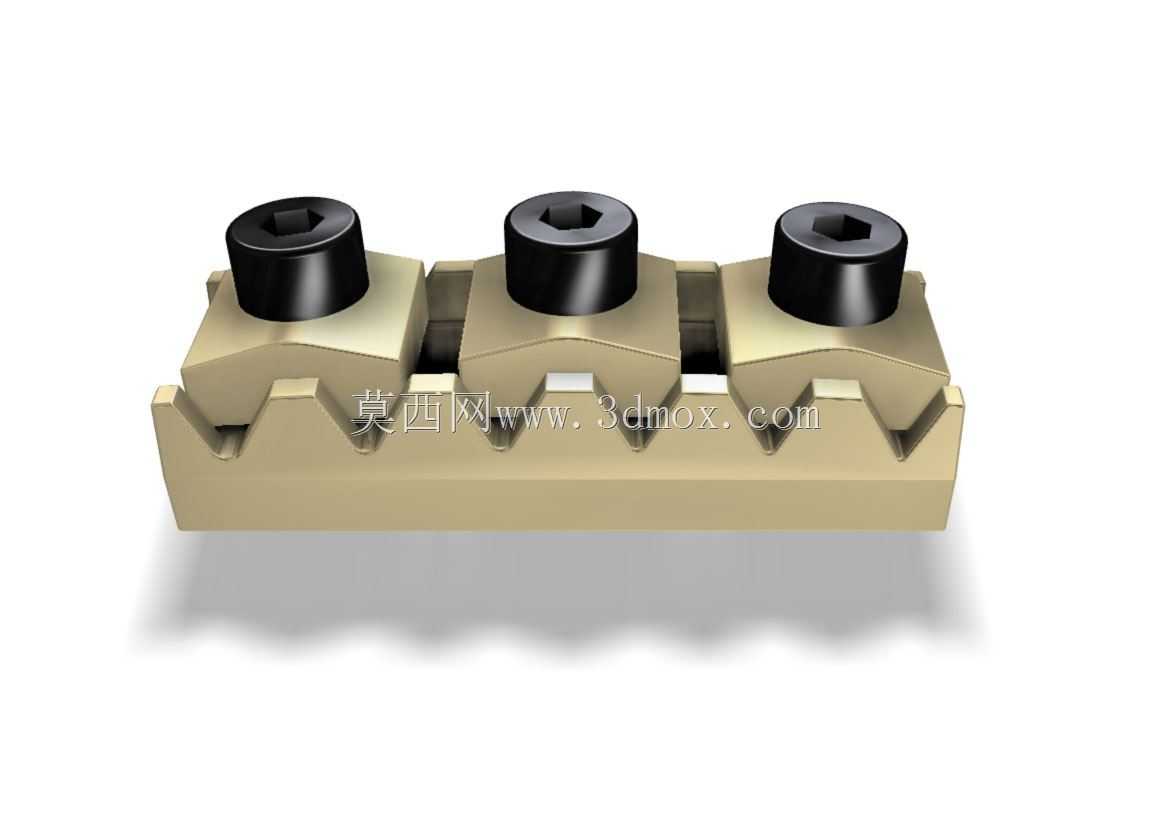

  • 三螺栓式直线导轨锁紧固定压块

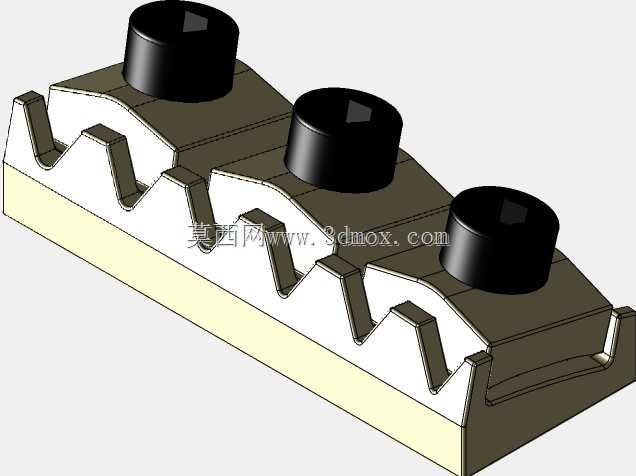

  • 三螺栓式直线导轨锁紧固定压块

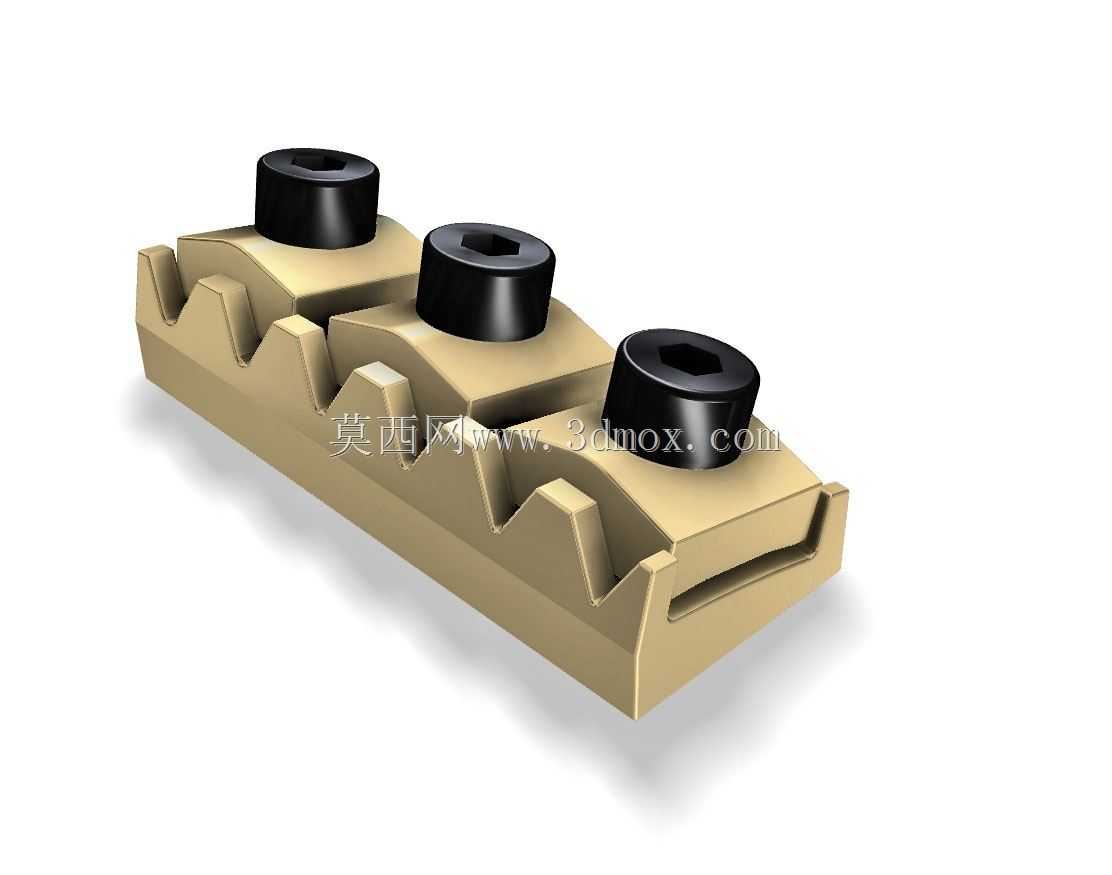

  • 三螺栓式直线导轨锁紧固定压块

这款锁紧压块主要应用在直线导轨副的安装固定场景中,常见于数控机床滑台、自动化移栽模组、精密检测设备的线性运动单元,用来替代传统侧顶丝或者普通压片,解决导轨长期运行受往复载荷冲击出现的位移窜动问题。实际设备装配中,普通侧顶丝接触面积小,锁紧时容易在导轨侧面形成点压痕,长期受振动还容易出现应力松弛,导致导轨平行度超差,直接影响运动部件的定位精度,而这款压块采用多齿面贴合设计,和导轨安装基准侧的齿形槽完全匹配,接触面积比单点顶丝大6倍以上,锁紧时受力均匀分散,不会对导轨本体造成局部压伤。从结构设计来看,压块本体采用长条形一体化构型,三个内六角锁紧螺栓沿压块长度方向等距排布,每个螺栓对应一组压紧齿,拧紧螺栓时压块会产生微小的弹性形变,让所有齿面同时贴紧导轨侧面的定位槽,不会出现单齿受力过载的情况。压块底部带有和安装基面贴合的定位凸台,装配时凸台卡入安装板的预制槽内,不需要额外做侧向定位,就能保证压块的安装方向和导轨长度方向垂直,避免锁紧时产生侧向分力推偏导轨。安装边界方面,压块的厚度方向尺寸经过匹配计算,锁紧后螺栓顶面不会高出滑台的运动避让空间,不会和运动的滑座产生干涉,压块的齿形角度和市面上主流的R2规格导轨安装槽完全适配,不需要二次修磨就能直接装配。实际使用中,这类压块通常成对布置在单根导轨的两端,部分重载场景下会在导轨中间间隔加装,相比传统的压片结构,它的锁紧抗剪能力更强,在高速往复运动、频繁启停的设备上,能长期保持导轨的安装精度,减少设备运维过程中重新校准导轨平行度的频次。设计时还考虑了装配便利性,三个螺栓的间距预留了标准内六角扳手的操作空间,不需要特殊工装就能完成拧紧作业,压块的边角都做了小倒角处理,装配时不会刮伤安装面或者导轨的防锈层,齿面的加工精度控制在合理公差范围内,既能保证贴合紧密,又不会因为公差过小导致装配卡滞。
