弹簧顶压式可调锁止定位机构

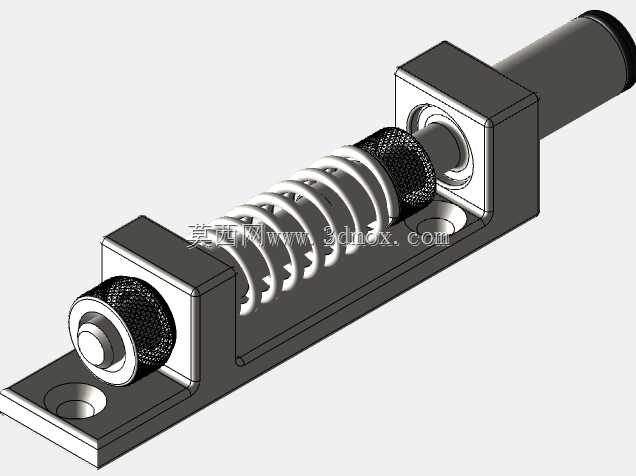

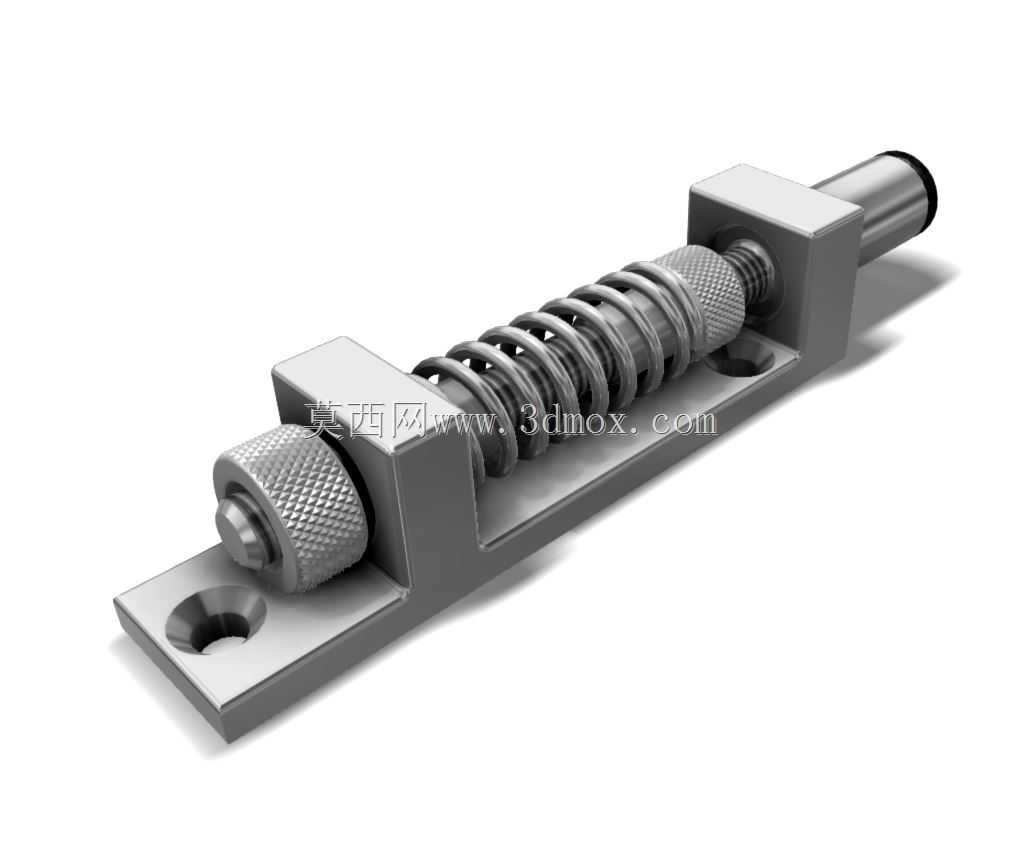

这类带弹簧预紧的可调顶压锁止构件，常被用在工装夹具快换、设备舱门侧压定位、小型自动化工位的工件预紧场景里，区别于普通固定销，它的顶出行程可以通过端部的滚花调节螺母做微调，不需要额外拆换构件就能适配不同厚度的被压合件。从结构布局来看，整个构件以长条形安装基座为承载主体，基座两端预留沉头安装孔，安装时可以直接用内六角螺丝把基座固定在设备机架或者工装基板上，沉孔设计能让螺丝头完全没入基座平面，不会突出干涉顶销的滑动路径，也避免安装后螺丝剐蹭周边运动部件。顶销主体采用圆柱光轴结构，表面做硬化处理降低长期往复滑动的磨损，套在光轴上的压缩弹簧两端分别抵靠调节螺母和基座端部的挡块，弹簧提供的预紧力能让顶销始终保持向外顶出的趋势，当需要解除锁止时，只需要按压顶销端部的滚花头就能压缩弹簧让顶销回缩，松开后自动复位。端部的滚花调节螺母和顶销采用细牙螺纹配合，转动螺母就能改变弹簧的初始压缩量，以此调整顶销的顶出力大小，滚花表面做了网纹处理，徒手操作时不会打滑，不需要借助扳手就能完成预紧力调节，适合现场频繁调整的工位使用。基座上的挡块和安装面采用一体化铣削成型，没有额外拼接焊缝，长期承受弹簧往复作用力不会出现连接松动的问题，顶销和基座的导向孔之间预留了合理的配合间隙，既保证顶销滑动顺畅无卡滞，又不会因为间隙过大出现顶销偏斜的情况。在实际选型安装时，需要注意预留顶销的最大伸出行程空间，避免顶出到位后和周边构件发生硬碰撞，安装基座的固定面需要保证平面度，防止基座安装后出现翘曲导致导向孔变形，影响顶销的滑动精度。这类构件相比电磁铁驱动的锁止件，不需要外接气源或者电源，纯机械结构的可靠性更高，在一些没有布线空间、或者需要防爆防漏电的工位上适用性更强，日常维护只需要定期在导向孔位置涂抹少量润滑脂，就能保证长期使用无卡顿。
