电位器接触弹片组件精密结构设计

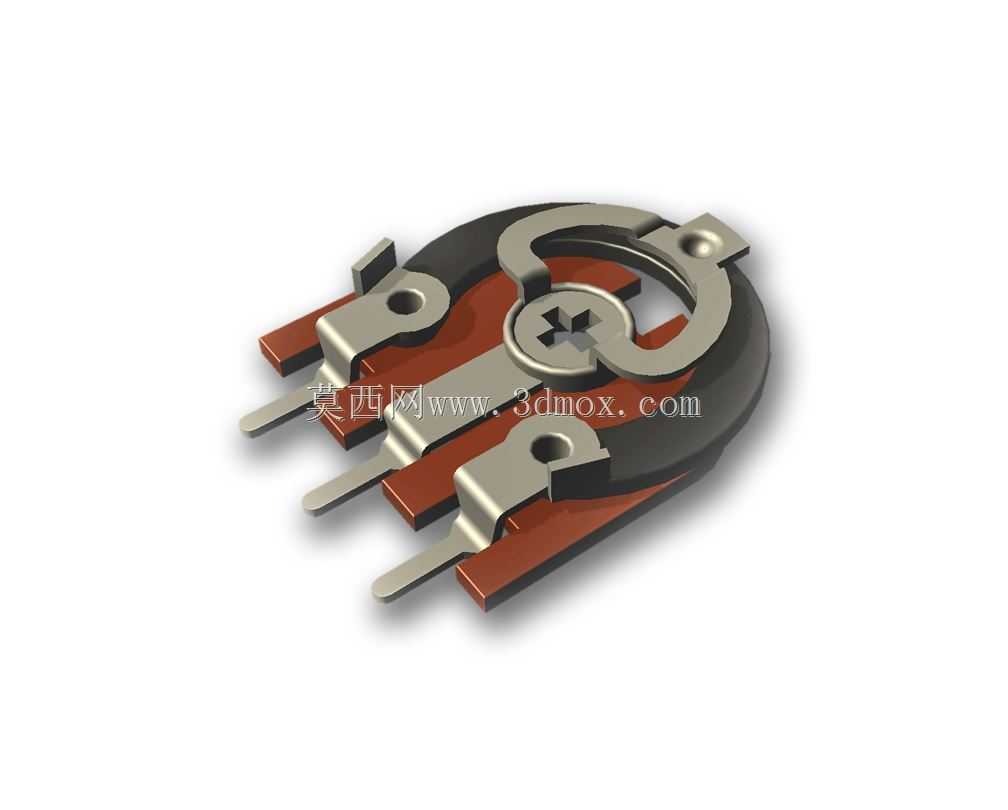

该结构为旋转式电位器的核心接触导通组件，广泛应用于消费电子调节旋钮、工业控制操作台参数调节模块、车载影音控制按键、家用小电器功率调节档位等场景，是实现电阻值线性变化、电信号精准传输的关键机械结构，直接决定电位器的调节手感、接触稳定性与使用寿命。组件采用层叠式组合结构，底部为绝缘耐温基材层，承担整体结构的绝缘支撑与定位作用，中层为多组独立的弧形导电接触臂，每组接触臂对应独立的信号输出引脚，上层为环形定位限位结构，配合电位器转轴的旋转行程实现接触位置的平滑切换。设计过程中重点考量接触压力的均匀性，每支接触弹片的悬臂长度、弯折角度经过反复校核，确保弹片与电阻基片的接触压力维持在合理区间，既避免压力过大导致旋转阻尼过高、磨损加剧，也防止压力过小引发接触不良、信号跳变的问题。引脚部分采用平直延伸设计，预留标准插装焊接长度，引脚间距符合常规通孔插装的通用规范，适配常规波峰焊与手工焊接的工艺要求，安装时可直接插入PCB对应通孔完成固定，无需额外定制安装基座。环形定位结构上设置的定位孔与凸台，可与电位器外壳的定位柱精准配合，限制组件整体的周向转动与轴向窜动，确保转轴旋转时接触臂始终沿预设的电阻轨迹滑动，不会出现偏移错位。弹片接触端采用圆弧过渡设计，减少滑动过程中对电阻膜层的刮擦损耗，延长电位器的整体循环使用寿命，多组接触臂的独立式设计可实现同步信号输出，支持双联电位器的同步调节需求，适配需要双声道同步控制、多参数同步调节的应用场景。整体结构紧凑，安装边界尺寸适配常规小功率电位器的外壳内腔，无需额外占用设备内部安装空间，绝缘基材的耐温特性可满足常规电子设备的工作温度范围，弹片材质选用高弹性导电合金，兼顾优良导电性能与抗疲劳特性，可承受数万次旋转调节循环而不出现弹性衰减。
