单缸活塞阀式蒸汽机教学演示结构

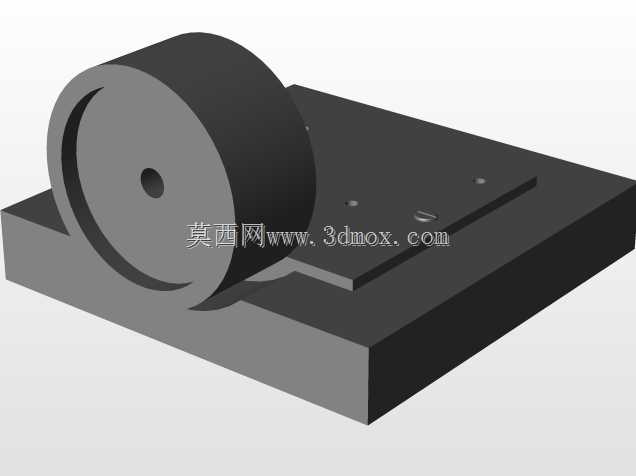

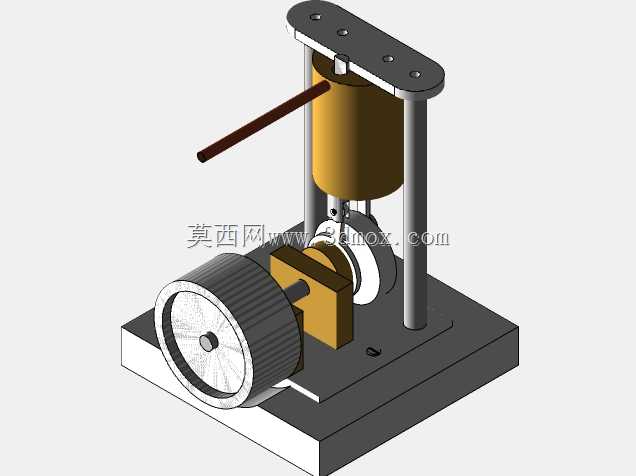

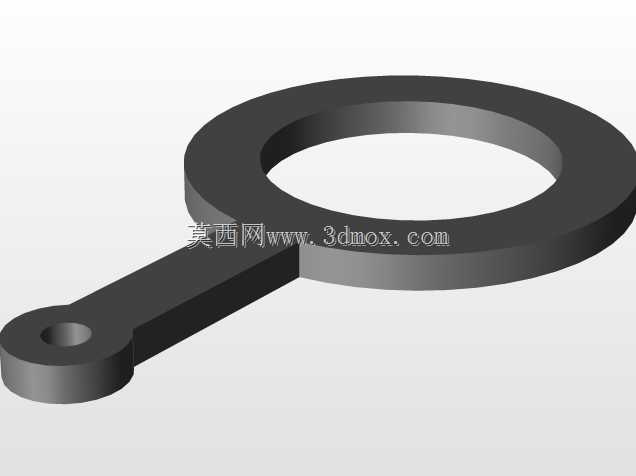

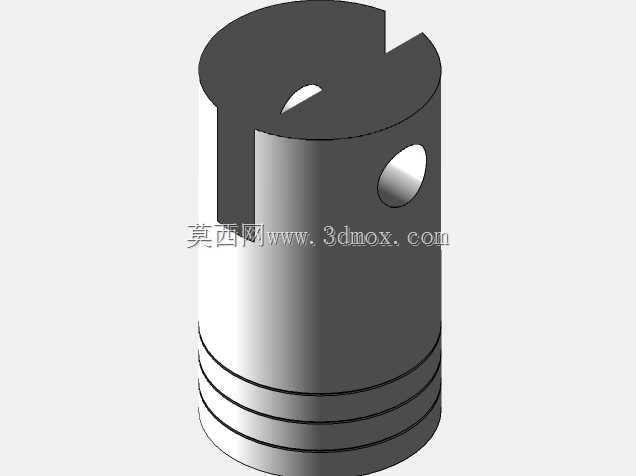

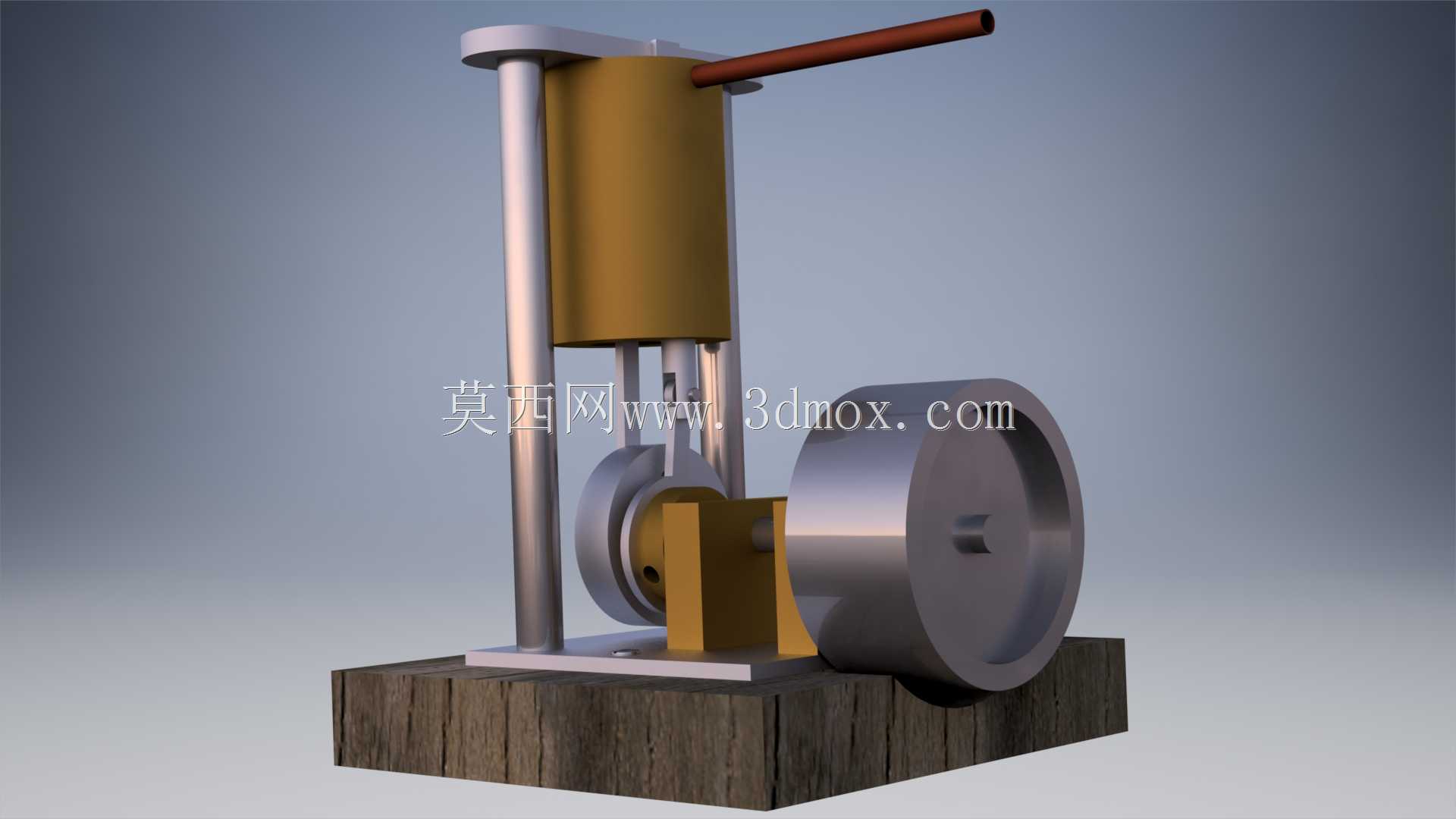

这款活塞阀式蒸汽机结构，主要面向热能动力教学演示、小型动力科普装置、复古动力模型复刻等应用场景，可直观展示外燃式热机将蒸汽热能转化为旋转机械能的完整工作过程，帮助学习者理解活塞配气、曲柄传动的核心机械原理，也可作为小型蒸汽动力装置的原理验证载体，适配低参数饱和蒸汽的动力输出需求。该结构核心功能是通过活塞阀精准控制气缸进排气时序，当高压蒸汽进入气缸腔室时推动活塞做直线往复运动，再通过连杆与飞轮组成的曲柄滑块机构，将活塞的直线运动转化为飞轮的连续旋转运动，飞轮自身的转动惯量可储存动能，带动机构平稳越过活塞运动的上下止点，保证动力输出的连续性，活塞阀的配气行程与活塞运动行程精准匹配，可实现进汽、膨胀、排汽的完整工作循环，避免蒸汽串流造成的能量损耗。设计过程中优先保证机构运动的无干涉特性，首先确定气缸内径与活塞行程的匹配比例，保证蒸汽推力可克服曲柄机构的传动阻力，活塞阀与气缸的同轴度公差控制在合理范围，降低往复运动的摩擦损耗；连杆两端的铰接位置预留足够的摆动间隙，避免运动过程中出现卡滞，飞轮的重量与直径经过匹配计算，既保证足够的储能力度平滑转速波动，也不会因转动惯量过大造成启动阻力过高；整体采用立式布局，气缸竖直布置在机架上方，曲柄飞轮组布置在机架下部，重心落在安装底座中心范围内，降低运行过程中的振动幅度。安装边界方面，整体底座采用矩形木质承托结构，安装固定时需保证底座水平放置，预留出飞轮旋转的安全空间，避免周边构件与运动部件发生碰撞；气缸上部的操作杆预留足够的手动操作行程，可手动调整配气状态实现机构启停控制，各铰接位置预留润滑操作空间，方便日常维护时加注润滑脂降低磨损；整体结构紧凑，可放置在实验台、展示台等平面场景使用，不需要额外的复杂安装固定结构，即可稳定完成动力演示过程。
